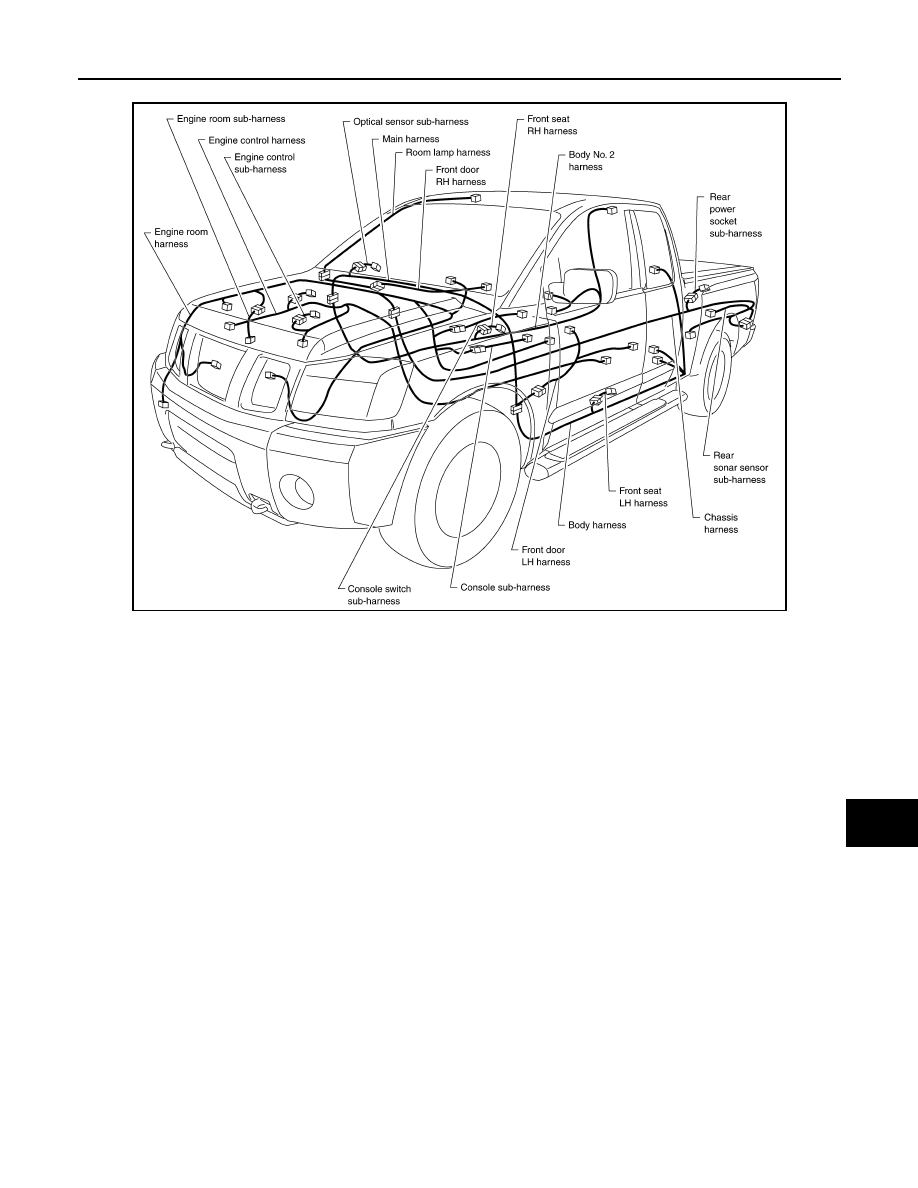

OUTLINE (KING CAB MODELS)

ABMIA1624GB

PG-42

< DTC/CIRCUIT DIAGNOSIS >

HARNESS

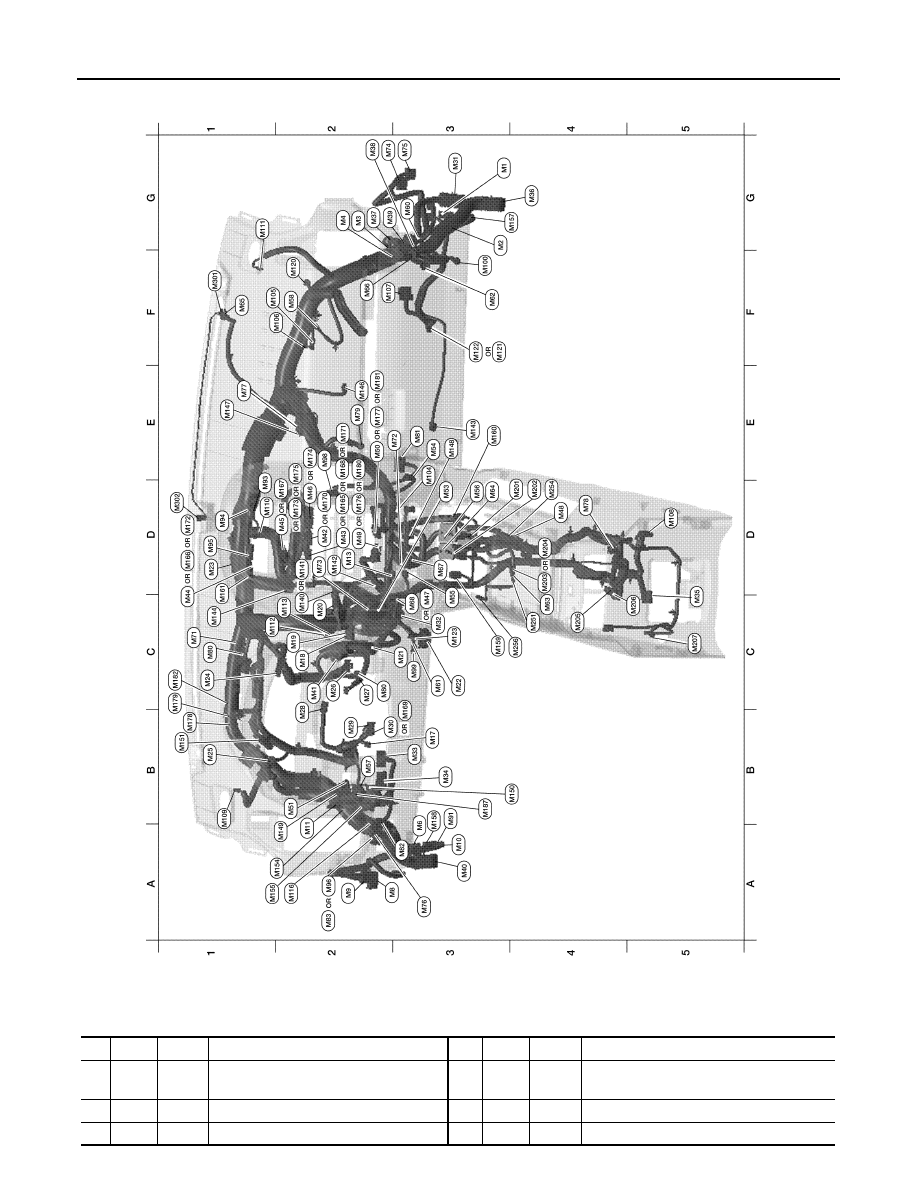

MAIN HARNESS

ABMIA2526GB

G3 M1

W/16

: To R1

D1

M95

W/32

: Display control unit

G3 M2

W/12

: To R2

A2

M96

BR/6

: Pedal adjusting switch (with automatic
  drive positioner)

G2 M3

W/8

: Fuse block (J/B)

D2

M98

W/24

: AV switch

G2 M4

W/16

: Fuse block (J/B)

C3

M99

BR/2

: Foot lamp LH

PG

HARNESS

PG-43

< DTC/CIRCUIT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

A3

M6

W/10

: To E10

F3

M100

BR/2

: Foot lamp RH

A3

M8

W/16

: To D2

E3

M104

W/4

: Aux jack

A2

M9

BR/24

: To D1

F1

M105

Y/2

: Front passenger air bag module

A3

M10

Y/4

: To E29

F1

M106

O/2

: Front passenger air bag module

A2

M11

B/1

: Parking brake switch

F3

M107

B/5

: Front blower relay

D2 M13

BR/3

: Front passenger air bag OFF indicator

D5

M108

B/4

: Yaw rate/ side/ decel G sensor

B3

M17

W/8

: Steering angle sensor

B1

M109

BR/2

: Front tweeter LH

C2 M18

W/40

: BCM (body control module)

D1

M110

BR/2

: Center speaker

C2 M19

W/15

: BCM (body control module)

G1

M111

BR/2

: Front tweeter RH

C2 M20

B/15

: BCM (body control module)

C1

M112

W/8

: Audio amp.

C3 M21

W/4

: NATS antenna amp.

C2

M113

W/24

: Audio amp.

C3 M22

W/16

: Data link connector

A2

M116

B/2

: Rear sonar buzzer

D1 M23

W/2

: Diode-1

B1

M117

GR/8

: Sonar system OFF switch

C1 M24

W/40

: Combination meter

F2

M120

W/4

: Remote keyless entry receiver

B1

M25

W/12

: Combination meter

F3

M121

W/4

: Variable blower control (3 control dial
  system or auto A/C)

C2 M26

W/6

: Ignition switch

F3

M122

W/4

: Variable blower control (2 control dial
  without A/C)

C2 M27

W/4

: Key switch and key lock solenoid

C3

M123

W/2

: Tire pressure warning check connector

B2

M28

W/16

: Combination switch

C2

M140

GR/8

: 4WD shift switch (2 control dial system
  or auto A/C)

B2

M29

Y/6

: Combination switch

C2

M141

W/8

: 4WD shift switch (3 control dial system
  without auto A/C)

B3

M30

GR/8

: Combination switch
  (with Bluetooth)

D2

M142

B/6

: Mode door motor

G3 M31

SMJ

: To E152

E3

M143

B/6

: Air mix door motor (passenger)

C3 M32

W/4

: In-vehicle sensor

C1

M144

B/6

: Defroster door motor

B3

M33

W/32

: Automatic drive positioner control unit

E2

M146

GR/2

: Intake sensor

B3

M34

W/16

: Automatic drive positioner control unit

E1

M147

B/6

: Air mix door motor (driver)

C5 M35

Y/28

: Air bag diagnosis sensor unit

E3

M148

GR/6

: VDC OFF switch

G4 M36

SMJ

: To B149

A1

M149

W/6

: Cargo lamp switch

G2 M37

B/1

: Fuse block (J/B)

B3

M150

L/4

: Cargo lamp relay

G2 M38

B/2

: Fuse block (J/B)

B1

M151

W/2

: Condenser-3

G2 M39

W/8

: Fuse block (J/B)

A1

M154

B/5

: Rear power drop glass up relay

A3

M40

SMJ

: To B69

A1

M155

B/5

: Rear power drop glass down relay

C2 M41

W/16

: Satellite radio tuner or pre-wiring for
  satellite radio tuner

G3

M157

W/20

: To B161

D2 M42

W/12

: Audio unit (with premium audio system
  with NAVI)

B3

M158

W/10

: To D3

D2 M43

W/10

: Audio unit (with premium audio system
  with NAVI)

C3

M159

W/6

: Front heated seat switch LH

D1 M44

W/6

: Audio unit (with premium audio system
  with NAVI)

E3

M160

BR/6

: Front heated seat switch RH

D1 M45

W/16

: Audio unit (with premium audio system-
  with NAVI)

C1

M161

W/2

: Diode-3

D2 M46

W/20

: Audio unit (with premium audio system
  with NAVI)

D2

M165

W/10

: Audio unit (with mid audio system)

D3 M47

W/4

: Hazard switch (2 control dial system
  or auto A/C)

D1

M166

W/6

: Audio unit (with mid audio system)

PG-44

< DTC/CIRCUIT DIAGNOSIS >

HARNESS

D4 M48

BR/2

: To M254

D2

M167

W/16

: Audio unit (with mid audio system)

D2 M49

B/26

: Front air control (with automatic
  temperature control)

D2

M168

W/20

: Audio unit (with base audio system)

D2 M50

L/18

: Front air control (with auto A/C)

B3

M169

GR/8

: Combination switch (without Bluetooth)

B2

M51

L/4

: Trailer tow relay 1

D2

M170

W/12

: Audio unit (with premium audio system
  without NAVI)

D3 M53

B/3

: Front power socket LH

E2

M171

W/10

: Audio unit (with premium audio system
  without NAVI)

E3

M54

B/3

: Front power socket RH

D1

M172

W/6

: Audio unit (with premium audio system
  without NAVI)

C3 M55

W/8

: Hazard switch (3 control dial system
  without auto A/C)

D2

M173

W/16

: Audio unit (with premium audio system
  without NAVI) (crew cab)

D3 M56

W/16

: To M201

E2

M174

W/20

: Audio unit (with premium audio system
  without NAVI)

B2

M57

—

: Body ground

E2

M175

W/16

: Audio unit (with premium audio system
  without NAVI) (king cab)

F2

M58

B/6

: Intake door motor

D2

M176

B/26

: Front air control (manual 3 control dial
  system)

G3 M60

W/6

: Fuse block (J/B)

D2

M177

L/18

: Front air control (manual 3 control dial
  system)

C3 M61

—

: Body ground

B1

M178

L/20

: Joint connector-M10

F3

M62

B/2

: Front blower motor

B1

M179

L/20

: Joint connector-M11

C4 M63

BR/20

: To M251

E2

M180

B/26

: Front air control (manual 2 control dial
  system)

D3 M64

BR/24

: To M202

E2

M181

L/18

: Front air control (manual 2 control dial
  system)

F1

M65

W/4

: To M301

B1

M182

W/20

: Joint connector-M07

F2

M66

B/1

: To E33

B3

M187

L/4

: Rear window defogger cut-off relay

C3 M67

GR/8

: Tow mode switch

Console sub-harness

C3 M68

W/8

: A/T shift selector (column shift)

D4

M201

W/16

: To M56

C1 M71

B/2

: Resistor

D4

M202

BR/24

: To M64

E2

M72

W/6

: Differential lock mode switch

D4

M203

W/12

: A/T shift selector (floor shift) (king cab)

D2 M73

BR/6

: Back-up lamp relay

D4

M204

W/12

: A/T shift selector (floor shift) (crew cab)

G2 M74

BR/20

: To D102

G4

M205

GR/16

: DVD player

G3 M75

W/10

: To D101

C5

M206

L/16

: DVD player

A3

M76

W/6

: Electric brake (pre-wiring)

C5

M207

B/3

: Console power socket

E1

M77

Y/4

: Front passenger air bag module
  (service replacement)

Console switch sub-harness

D4 M78

W/2

: Front power socket (center armrest)

C4

M251

BR/20

: To M63

E2

M79

—

: Body ground

D4

M254

BR/2

: To M48

C2 M80

W/2

: Key switch

C4

M256

B/2

: A/T shift selector (floor shift)

E3

M81

GR/10 : Shift lock control unit

Optical sensor sub-harness

A3

M82

W/2

: Circuit breaker-2

F1

M301

W/4

: To M65

A2

M83

BR/6

: Pedal adjusting switch (without
  automatic drive positioner)

D1

M302

W/4

: Optical sensor

B3

M91

W/16

: To E26

D1 M93

W/24

: Display unit
