Nissan Versa Note. Manual - part 404





EXHAUST SYSTEM

EX-7

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

K

L

M

A

EX

N

P

O

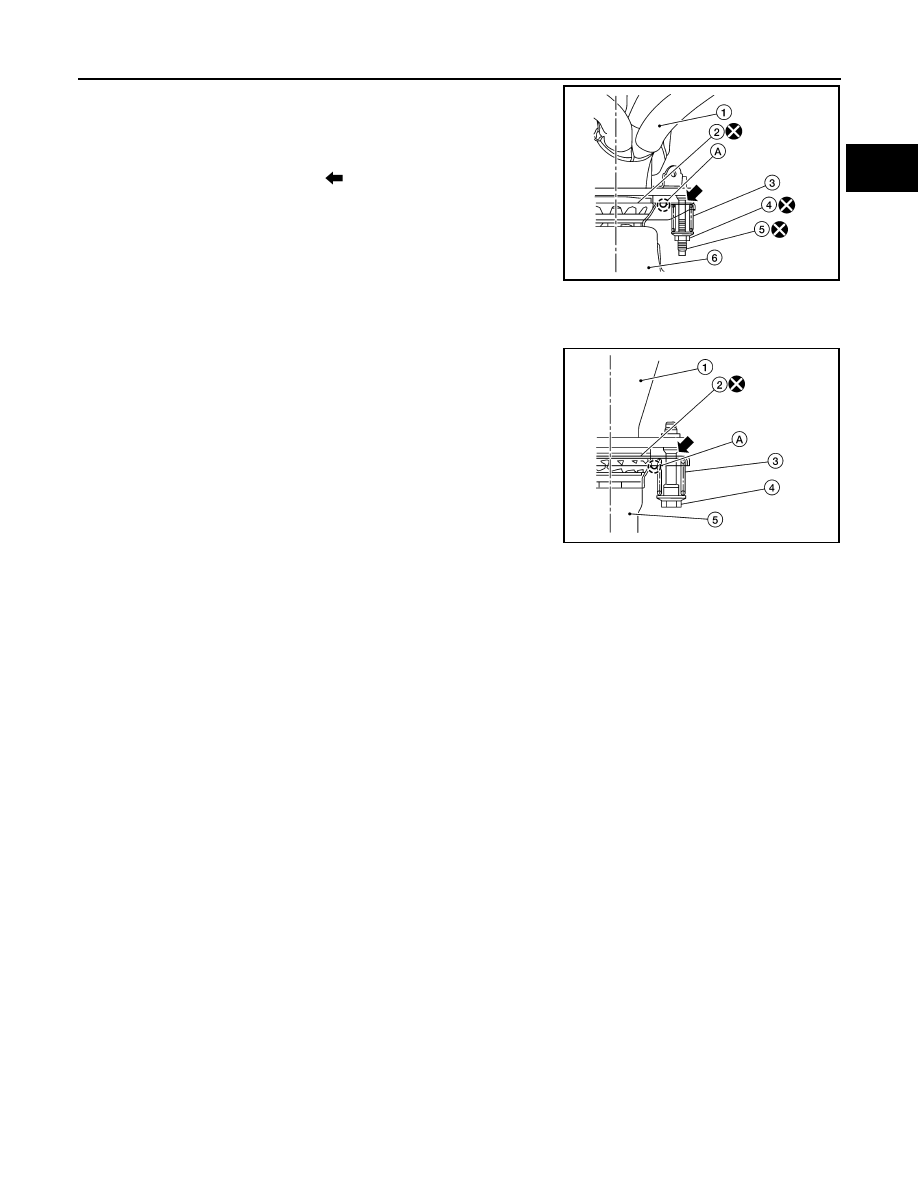

3. With spring (3), tighten nut (4).

CAUTION:

• Ensure springs are seated correctly on the flange and not

sitting on locator dimple (A).

• Be careful that stud bolt does not interfere with mounting

hole of exhaust front tube (

).

4. After installing, check that bolt does not interfere with mounting hole of exhaust front tube.

Exhaust Front Tube to Center Muffler

1. Securely insert seal bearing (2) into exhaust front tube (1).

CAUTION:

Be careful not to damage seal bearing surface when install-

ing.

2. With spring, tighten bolt.

CAUTION:

• Ensure springs are seated correctly on the flange and not

sitting on locator dimple (A).

• Be careful that bolt does not interfere with mounting hole of center muffler.

3. After installing, check that bolt does not interfere with mounting hole of center muffler.

INSPECTION AFTER INSTALLATION

• With the engine running, check the exhaust tube joints for exhaust gas leaks and unusual noises.

• Check that the mounting brackets and mounting insulators are installed properly and free from excessive

stress. Improper installation could result in excessive noise, leaks, and vibration.

(1)

: Spring

(2)

: Seal bearing

(5)

: Bolt

(6)

: Front exhaust tube

AWBIA1528ZZ

(3)

: Spring

(4)

: Bolt

(5)

: Center muffler

AWBIA1529ZZ

EXL-1

DRIVER CONTROLS

C

D

E

F

G

H

I

J

K

M

SECTION

EXL

A

B

EXL

N

O

P

CONTENTS

EXTERIOR LIGHTING SYSTEM

PRECAUTION ...............................................

4

PRECAUTIONS ...................................................

4

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" .................................................................
..

4

Precaution for Work  ..................................................

4

PREPARATION ............................................

5

PREPARATION ...................................................

5

Special Service Tool  .................................................

5

SYSTEM DESCRIPTION  ..............................

6

COMPONENT PARTS  ........................................

6

Component Parts Location ........................................

6

Component Description .............................................

6

SYSTEM ..............................................................

8

HEADLAMP SYSTEM  .................................................

8

HEADLAMP SYSTEM : System Diagram .................

8

HEADLAMP SYSTEM : System Description .............

8

DAYTIME RUNNING LIGHT SYSTEM ........................

8

DAYTIME RUNNING LIGHT SYSTEM : System
Diagram ...................................................................
..

9

DAYTIME RUNNING LIGHT SYSTEM : System
Description ..............................................................
..

9

FRONT FOG LAMP SYSTEM  .....................................

9

FRONT FOG LAMP SYSTEM : System Diagram ......

9

FRONT FOG LAMP SYSTEM : System Descrip-
tion ..........................................................................
..

9

TURN SIGNAL AND HAZARD WARNING LAMP
SYSTEM ....................................................................

10

TURN SIGNAL AND HAZARD WARNING LAMP
SYSTEM : System Diagram ....................................

10

TURN SIGNAL AND HAZARD WARNING LAMP
SYSTEM : System Description  ...............................

10

PARKING, LICENSE PLATE AND TAIL LAMP
SYSTEM .....................................................................

10

PARKING, LICENSE PLATE AND TAIL LAMP
SYSTEM : System Diagram  ....................................

10

PARKING, LICENSE PLATE AND TAIL LAMP
SYSTEM : System Description ................................

11

DIAGNOSIS SYSTEM (BCM) (WITH INTELLI-
GENT KEY SYSTEM) .......................................

12

COMMON ITEM  .........................................................

12

COMMON ITEM : CONSULT Function (BCM -
COMMON ITEM)  .....................................................

12

HEADLAMP ...............................................................

13

HEADLAMP : CONSULT Function (BCM - HEAD
LAMP) ......................................................................

13

FLASHER ...................................................................

13

FLASHER : CONSULT Function (BCM - FLASH-
ER) ..........................................................................

14

COMB SW ..................................................................

14

COMB SW : CONSULT Function (BCM - COMB
SW) ..........................................................................

14

BATTERY SAVER  .....................................................

15

BATTERY SAVER : CONSULT Function (BCM -
BATTERY SAVER) ..................................................

15

DIAGNOSIS SYSTEM (BCM) (WITHOUT IN-
TELLIGENT KEY SYSTEM)  .............................

16

COMMON ITEM  .........................................................

16

COMMON ITEM : CONSULT Function (BCM -
COMMON ITEM)  .....................................................

16

HEADLAMP ...............................................................

17

HEADLAMP : CONSULT Function (BCM - HEAD
LAMP) ......................................................................

17

FLASHER ...................................................................

17

EXL-2

FLASHER : CONSULT Function (BCM - FLASH-
ER) ........................................................................
.

17

COMB SW  .................................................................

18

COMB SW : CONSULT Function (BCM - COMB
SW) ........................................................................
.

18

BATTERY SAVER  ....................................................

18

BATTERY SAVER : CONSULT Function (BCM -
BATTERY SAVER) ................................................
.

18

DIAGNOSIS SYSTEM (IPDM E/R)  ....................

20

Diagnosis Description  .............................................

20

CONSULT Function (IPDM E/R)  ............................

21

ECU DIAGNOSIS INFORMATION ..............

24

BCM, IPDM E/R  .................................................

24

List of ECU Reference ............................................

24

WIRING DIAGRAM  .....................................

25

HEADLAMP .......................................................

25

Wiring Diagram  .......................................................

25

DAYTIME LIGHT SYSTEM ................................

31

Wiring Diagram  .......................................................

31

FRONT FOG LAMP  ...........................................

38

Wiring Diagram  .......................................................

38

TURN SIGNAL AND HAZARD WARNING
LAMP SYSTEM  .................................................

44

Wiring Diagram  .......................................................

44

PARKING, LICENSE PLATE AND TAIL
LAMPS SYSTEM  ...............................................

50

Wiring Diagram  .......................................................

50

STOP LAMP  ......................................................

58

Wiring Diagram  .......................................................

58

BACK-UP LAMP ................................................

62

Wiring Diagram  .......................................................

62

BASIC INSPECTION ...................................

66

DIAGNOSIS AND REPAIR WORKFLOW .........

66

Work Flow ...............................................................

66

DTC/CIRCUIT DIAGNOSIS .........................

69

POWER SUPPLY AND GROUND CIRCUIT  .....

69

BCM (BODY CONTROL SYSTEM) (WITH INTEL-
LIGENT KEY SYSTEM)  ...........................................
.

69

BCM (BODY CONTROL SYSTEM) (WITH INTEL-
LIGENT KEY SYSTEM) : Diagnosis Procedure  ....
.

69

BCM (BODY CONTROL SYSTEM) (WITHOUT IN-
TELLIGENT KEY SYSTEM)  ....................................
.

69

BCM (BODY CONTROL SYSTEM) (WITHOUT
INTELLIGENT KEY SYSTEM) : Diagnosis Proce-
dure .........................................................................

69

IPDM E/R (WITH INTELLIGENT KEY SYSTEM) ......

70

IPDM E/R (WITH INTELLIGENT KEY SYSTEM) :
Diagnosis Procedure ...............................................

70

IPDM E/R (WITHOUT INTELLIGENT KEY SYS-
TEM) ..........................................................................

71

IPDM E/R (WITHOUT INTELLIGENT KEY SYS-
TEM) : Diagnosis Procedure ...................................

71

HEADLAMP (HI) CIRCUIT  ................................

73

Description ..............................................................

73

Component Function Check  ...................................

73

Diagnosis Procedure ...............................................

73

HEADLAMP (LO) CIRCUIT ...............................

76

Description ..............................................................

76

Component Function Check  ...................................

76

Diagnosis Procedure ...............................................

76

PARKING LAMP CIRCUIT ................................

79

Description ..............................................................

79

Component Function Check  ...................................

79

Diagnosis Procedure ...............................................

79

TURN SIGNAL LAMP CIRCUIT ........................

82

Description ..............................................................

82

Component Function Check  ...................................

82

Diagnosis Procedure ...............................................

82

FRONT FOG LAMP CIRCUIT  ...........................

85

Component Function Check  ...................................

85

Diagnosis Procedure ...............................................

85

Component Inspection  ............................................

87

SYMPTOM DIAGNOSIS  ............................

88

EXTERIOR LIGHTING SYSTEM SYMPTOMS ...

88

Symptom Table .......................................................

88

BOTH SIDE HEADLAMPS DO NOT SWITCH
TO HIGH BEAM .................................................

90

Description ..............................................................

90

Diagnosis Procedure ...............................................

90

BOTH SIDE HEADLAMPS (LO) ARE NOT
TURNED ON ......................................................

91

Description ..............................................................

91

Diagnosis Procedure ...............................................

91

PARKING, LICENSE PLATE AND TAIL
LAMPS ARE NOT TURNED ON  .......................

92

Description ..............................................................

92

Diagnosis Procedure ...............................................

92

BOTH SIDE FRONT FOG LAMPS ARE NOT
TURNED ON ......................................................

93

Description ..............................................................

93

Diagnosis Procedure ...............................................

93

EXL-3

C

D

E

F

G

H

I

J

K

M

A

B

EXL

N

O

P

PERIODIC MAINTENANCE .........................

94

HEADLAMP AIMING ADJUSTMENT  ................

94

Inspection ................................................................

94

Aiming Adjustment Procedure .................................

95

FRONT FOG LAMP AIMING ADJUSTMENT ....

97

Inspection ................................................................

97

Aiming Adjustment Procedure .................................

97

REMOVAL AND INSTALLATION ...............

99

FRONT COMBINATION LAMP ..........................

99

Exploded View  ........................................................

99

Removal and Installation .........................................

99

Bulb Replacement ...................................................

99

FRONT FOG LAMP ..........................................

101

Exploded View  ......................................................

101

Removal and Installation .......................................

101

Bulb Replacement .................................................

101

COMBINATION SWITCH  .................................

103

Removal and Installation .......................................

103

HAZARD SWITCH ............................................

104

Exploded View  ......................................................

104

Removal and Installation .......................................

104

REAR COMBINATION LAMP ..........................

105

Exploded View  ......................................................

105

Removal and Installation  .......................................

105

Bulb Replacement  .................................................

105

HIGH-MOUNTED STOP LAMP  ......................

107

Exploded View .......................................................

107

Removal and Installation  .......................................

107

Bulb Replacement  .................................................

107

LICENSE PLATE LAMP  .................................

108

Exploded View .......................................................

108

Removal and Installation  .......................................

108

Bulb Replacement  .................................................

108

UNIT DISASSEMBLY AND ASSEMBLY  ..

109

FRONT COMBINATION LAMP  ......................

109

Exploded View .......................................................

109

Disassembly and Assembly ...................................

109

REAR COMBINATION LAMP .........................

110

Exploded View .......................................................

110

Disassembly and Assembly ...................................

110

SERVICE DATA AND SPECIFICATIONS
(SDS) ..........................................................

111

SERVICE DATA AND SPECIFICATIONS
(SDS) ...............................................................

111

Bulb specification ...................................................

111















Content   ..  402  403  404  405   ..
