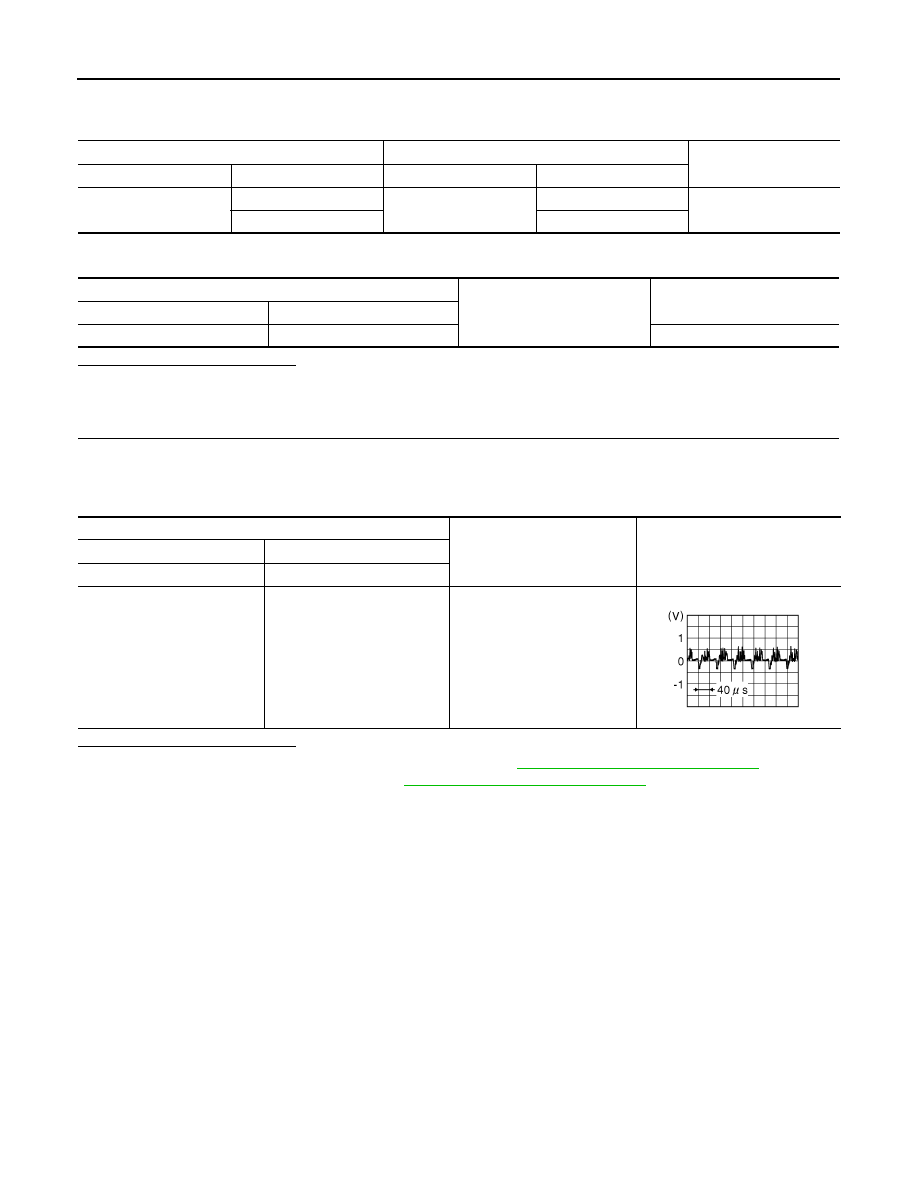

AV-196 < DTC/CIRCUIT DIAGNOSIS > [NAVIGATION] U111D SIDE CAMERA LH IMAGE SIGNAL CIRCUIT 3. Check continuity between around view monitor control unit connector B54 and LH side camera connector D4. 4. Check continuity between around view monitor control unit connector B54 and ground. Is the inspection result normal? YES >> GO TO 4. NO >> Repair or replace harness or connectors. 4. CHECK LH SIDE CAMERA IMAGE SIGNAL 1. Connect around view monitor control unit and LH side camera connectors. 2. Turn ignition switch ON. 3. Check signal between the terminals of around view monitor control unit connector B54. Is the inspection result normal? YES >> Replace around view monitor control unit. Refer to AV-248, "Removal and Installation" NO >> Replace LH side camera. Refer to AV-251, "Removal and Installation" . Around view monitor control unit LH side camera Continuity Connector Terminals Connector Terminals B54 32 D4 8 Yes 31 7 Around view monitor control unit Ground Continuity Connector Terminal B54 32 No Around view monitor control unit connector B54 Condition Reference value (+) ( −) Terminal Terminal 32 31 CAMERA switch is ON or se- JSNIA0834GB |
