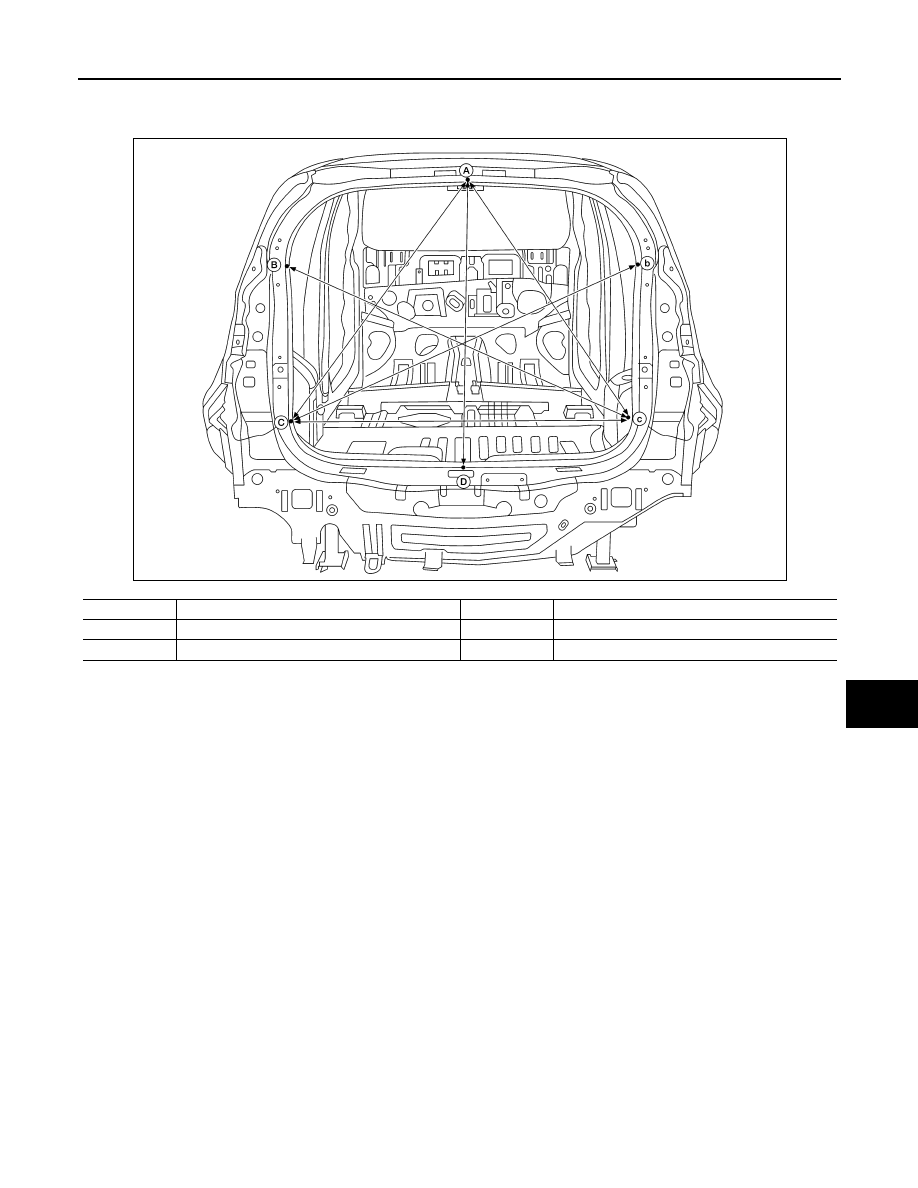

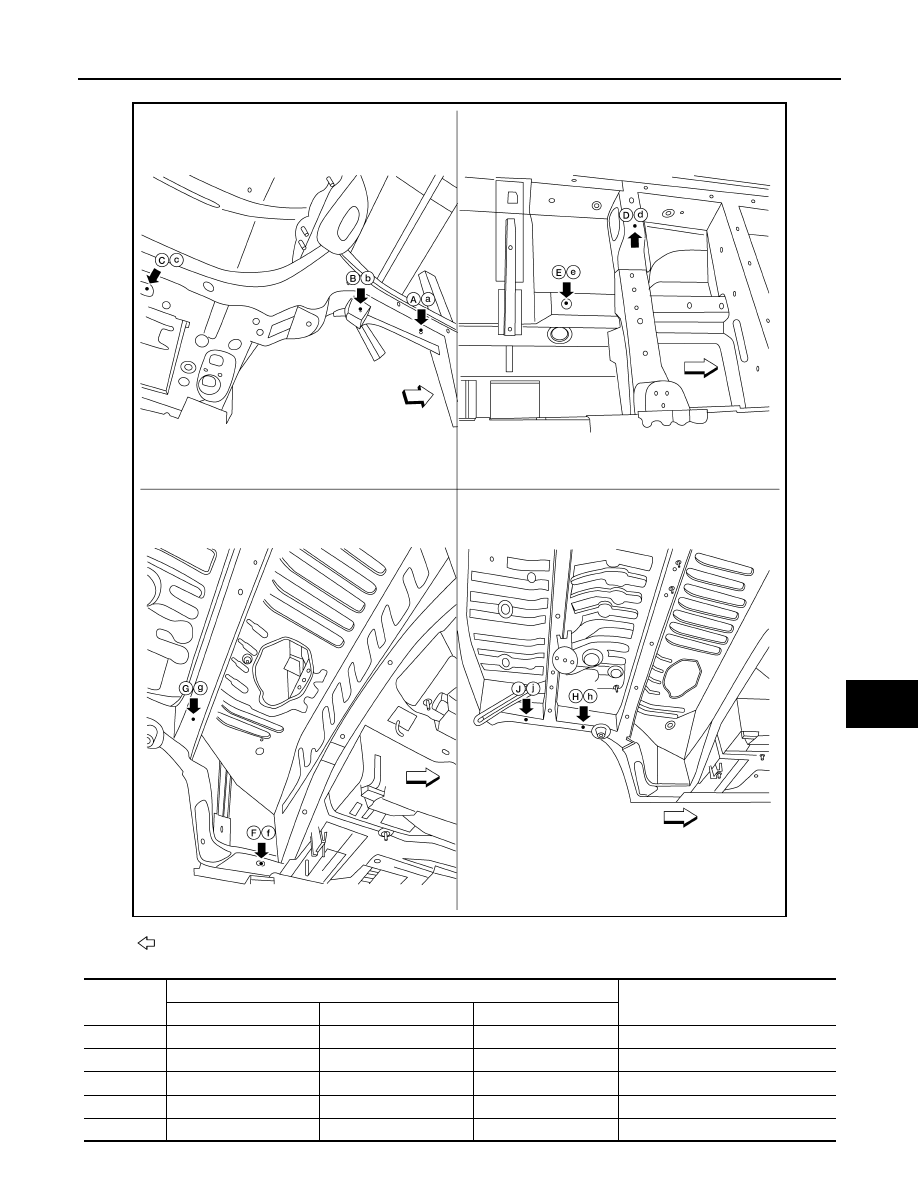

BODY ALIGNMENT BRM-9 < SERVICE DATA AND SPECIFICATIONS (SDS) C D E F G H I J L M A B BRM N O P MEASURMENT POINTS Unit: mm (in) AWKIA2547ZZ Front Points Coordinates Remarks X Y Z A, a ± 299.0 (±11.77) ±±452.0 (17.80) 293.6 (11.56) Hole 16.0 (0.63) B, b 1305.0 (51.38) ± 410.0 (16.14) 63.0 (2.48) Hole 14.0X12.0 (0.55X0.47) C, c 507.0 (19.96) ± 398.5 (15.69) 73.5 (2.89) Hole 14.0X12.0 (0.55X0.47) D, d 950.0 (37.40) ± 567.0 (22.32) 136.0 (5.35) Hole 12.0 (0.47) E, e 1107.0 (43.58) ± 398.5 (15.69) 25.0 (0.98) Hole 12.0 (0.47) |
