Nissan Maxima. Manual - part 409





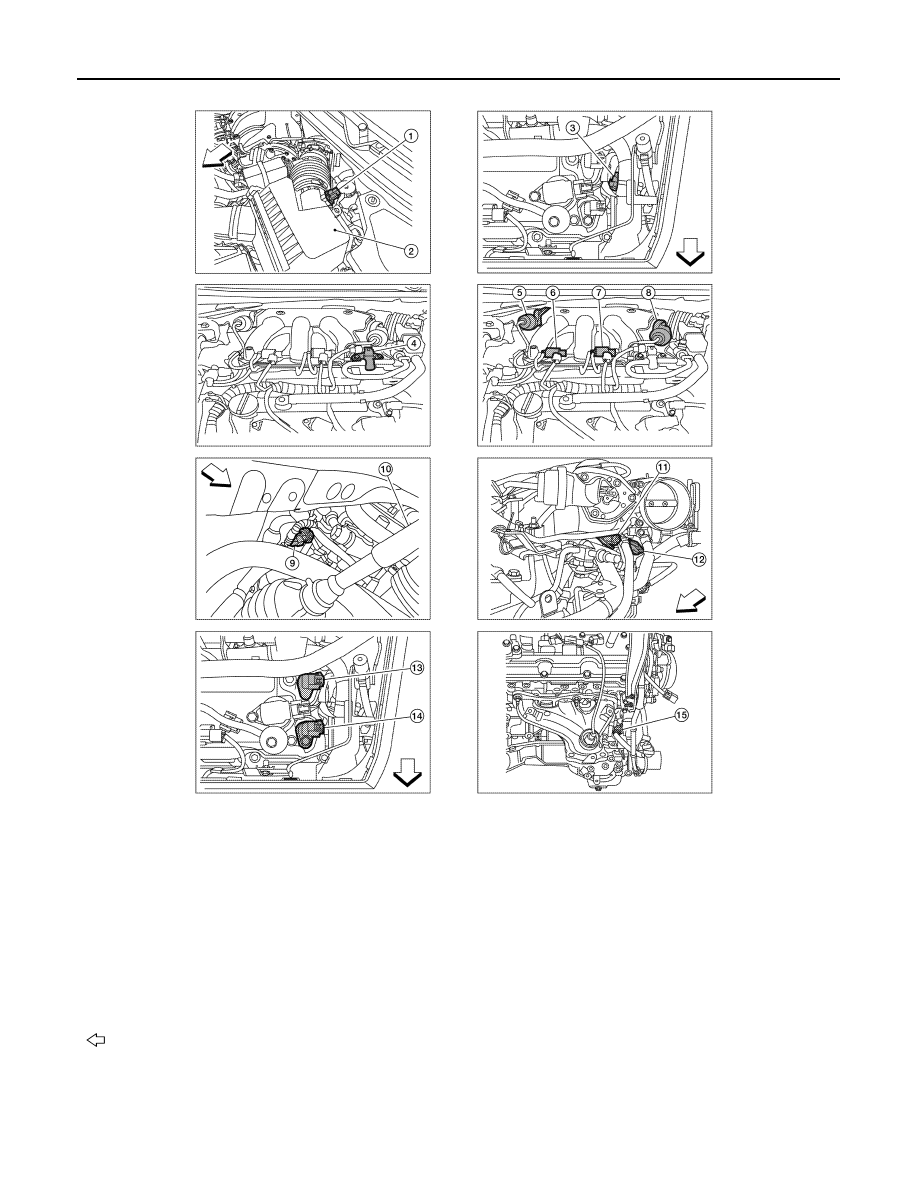

EC-120

< SYSTEM DESCRIPTION >

[VQ35DE]

VARIABLE INDUCTION AIR SYSTEM

1.

Mas air flow sensor (with intake air
temperature sensor)

2.

Air cleaner case

3.

Engine coolant temperature sensor
(view with engine cover removed)

4.

EVAP canister purge volume control
solenoid valve (view with engine cover
removed)

5.

Power valve actuator 1 (view with en-
gine cover removed)

6.

VIAS control solenoid valve 1

7.

VIAS control solenoid valve 2

8.

Power valve actuator 2

9.

Power steering pressure sensor

10. Tie rod (RH)

11. Camshaft position sensor (PHASE)

(bank 1) (view with air cleaner case re-
moved)

12. Exhaust valve timing control position

sensor (bank 1)

13. Camshaft position sensor (PHASE)

(bank 2) (view with air cleaner case re-
moved)

14. Exhaust valve timing control position

sensor (bank 2)

15. Engine oil temperature sensor

: Vehicle front

ALBIA0604ZZ

VARIABLE INDUCTION AIR SYSTEM

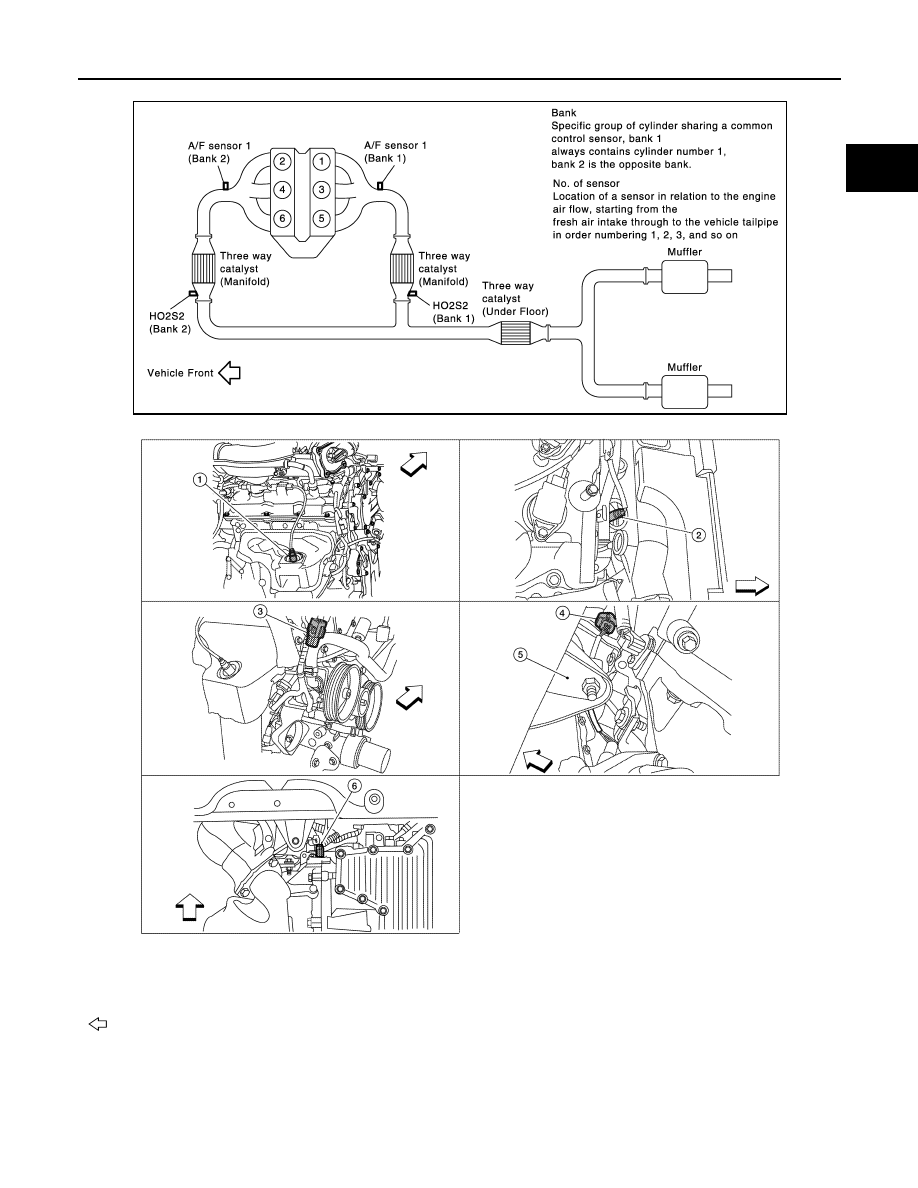

EC-121

< SYSTEM DESCRIPTION >

[VQ35DE]

C

D

E

F

G

H

I

J

K

L

M

A

EC

N

P

O

1.

A/F sensor 1 (bank 1) (view with en-
gine removed)

2.

A/F sensor 1 (bank 2)

3.

HO2S2 (bank 1) harness connector
(view with engine removed)

4.

HO2S2 (bank 2) harness connector

5.

Front engine mount

6.

Crankshaft position sensor (POS)

: Vehicle front

JMBIA1832GB

ALBIA0605ZZ

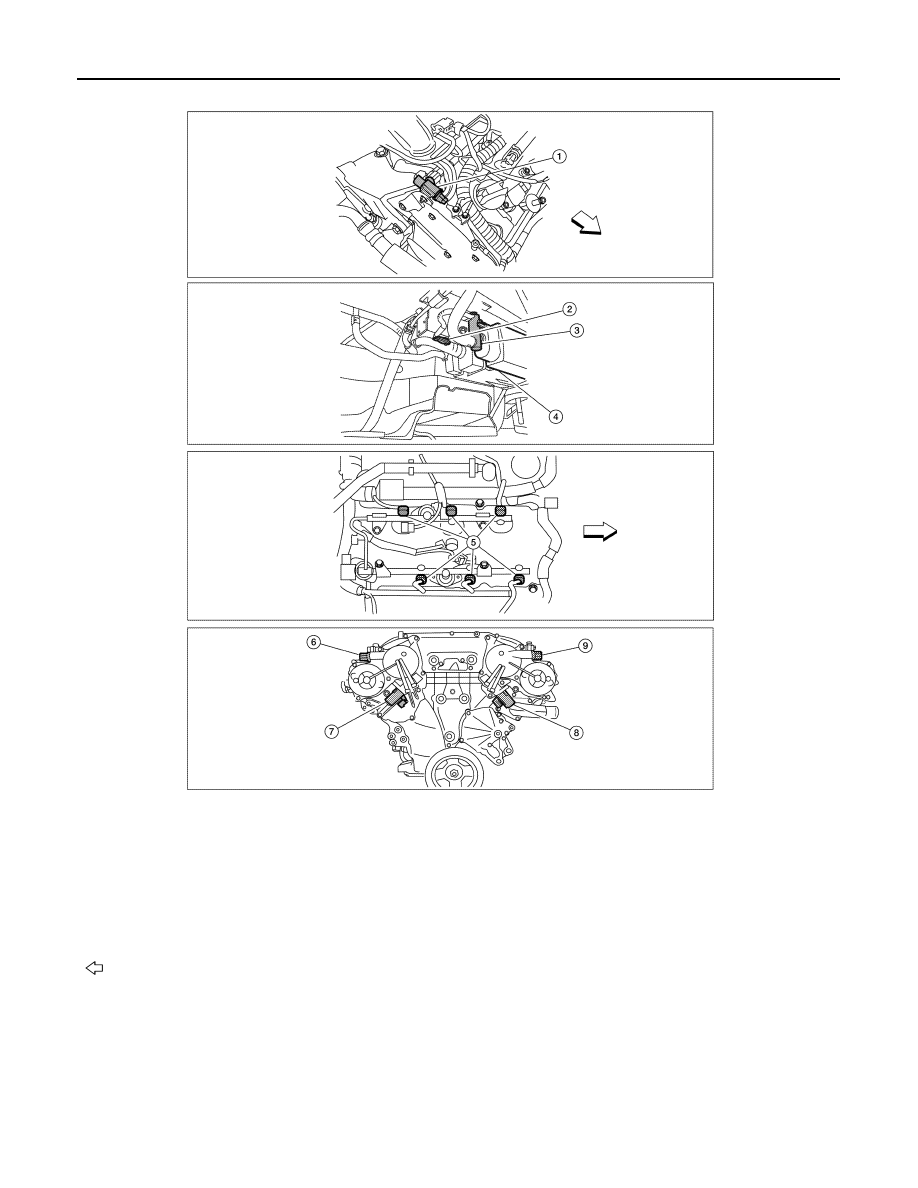

EC-122

< SYSTEM DESCRIPTION >

[VQ35DE]

VARIABLE INDUCTION AIR SYSTEM

1.

Electronic controlled engine mount
control solenoid valve (view with en-
gine cover removed)

2.

EVAP control system pressure sensor
(view with rear suspension member re-
moved)

3.

EVAP canister vent control valve

4.

EVAP canister

5.

Fuel injector harness connector (view
with intake manifold collector removed)

6.

Exhaust valve timing control magnet
retarder (bank 1) (view with engine re-
moved)

7.

Intake valve timing control solenoid
valve (bank 1)

8.

Intake valve timing control solenoid
valve (bank 2)

9.

Exhaust valve timing control magnet
retarder (bank 2)

: Vehicle front

ALBIA0606ZZ

VARIABLE INDUCTION AIR SYSTEM

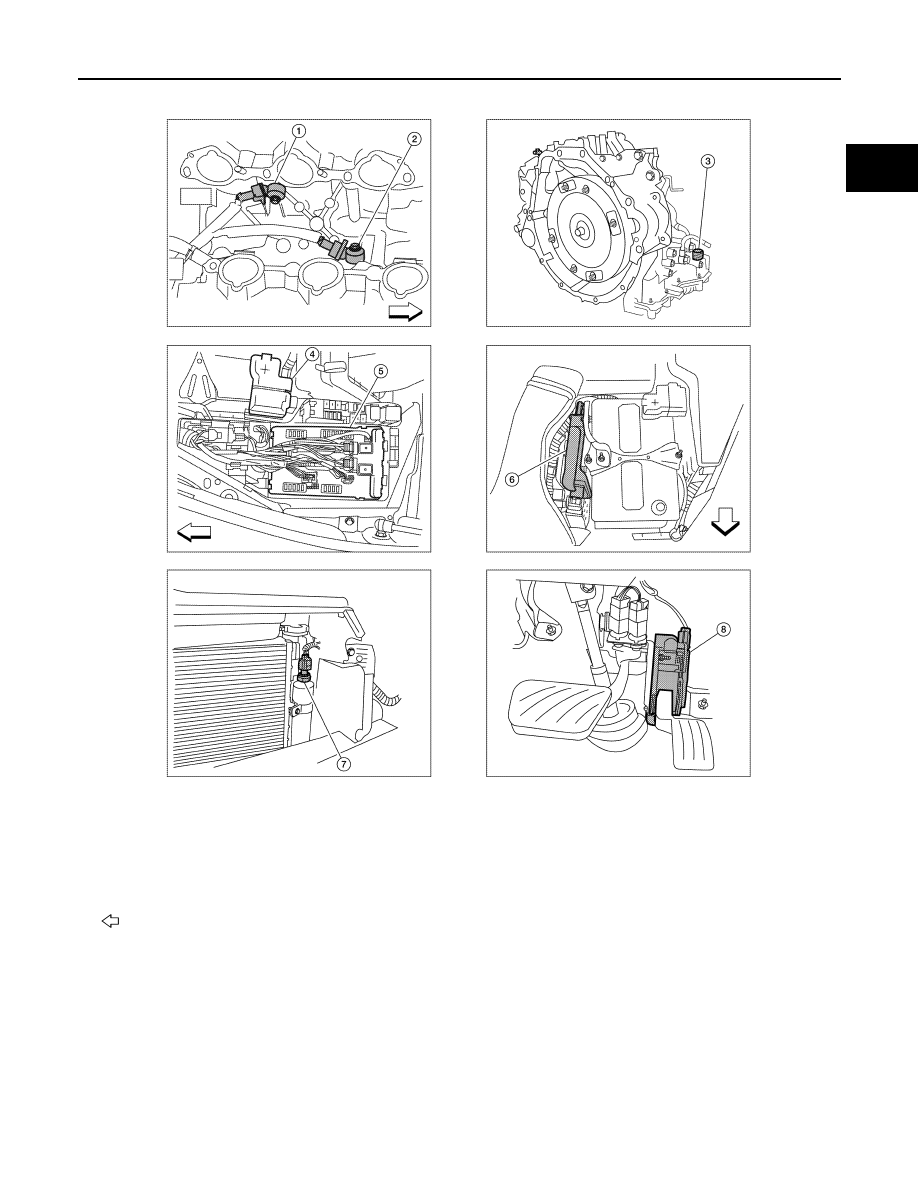

EC-123

< SYSTEM DESCRIPTION >

[VQ35DE]

C

D

E

F

G

H

I

J

K

L

M

A

EC

N

P

O

1.

Knock sensor (bank 2) (view with in-
take manifold removed)

2.

Knock sensor (bank 1)

3.

Transmission range switch
(view with CVT removed)

4.

Battery

5.

IPDM E/R

6.

ECM

7.

Refrigerant pressure sensor (view
with front grille removed)

8.

Accelerator pedal position sensor

: Vehicle front

ALBIA0607ZZ
