DTC Index

INFOID:0000000004219604

CONSULT-III display

Malfunction

Reference

page

CAN COMM CIRCUIT
[U1000]

When AV control unit is not transmitting or receiving CAN communication signals for 2 seconds
or more.

AV-183

CONTROL UNIT
(CAN)
[U1010]

When a malfunction is detected during initial diagnosis for CAN controller of each control unit.

AV-184

Cont Unit FLASH-
ROM
[U1200]

An internal malfunction is detected in AV control unit (FLASH-ROM).

AV-278

GYRO NO CONN
[U1201]

An internal malfunction is detected in AV control unit (gyrocompass disconnection).

AV-278

GPS COMM
[U1204]

An internal malfunction is detected in AV control unit (GPS malfunction).

AV-278

GPS ROM
[U1205]

An internal malfunction is detected in AV control unit (GPS malfunction).

AV-278

GPS RAM
[U1206]

An internal malfunction is detected in AV control unit (GPS malfunction).

AV-278

GPS RTC
[U1207]

An internal malfunction is detected in AV control unit (GPS malfunction).

AV-278

DVD-ROM COMM
[U1208]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-191

DVD-ROM READ
[U1209]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-192

DVD-ROM DISC
[U120A]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-193

DVD-ROM MECHA
DETECT
[U120C]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-194

DVD-ROM MECHA
[U120D]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-195

DVD-ROM SEEK
[U1210]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-196

DVD-ROM DATA
FORWARD
[U1212]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-197

DVD-ROM DATA
[U1213]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-198

DVD-ROM TIMEOUT
[U1214]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-199

DVD-ROM LOAD
[U1215]

An internal malfunction is detected in AV control unit (DVD-ROM).

AV-200

CAN CONT
[U1216]

An internal malfunction is detected in AV control unit (CAN controller).

AV-278

BLUETOOTH CONN
[U1217]

An internal malfunction is detected in AV control unit (Bluetooth module connection malfunc-
tion).

AV-278

XM SERIAL COMM
[U1220]

An internal malfunction is detected in AV control unit (satellite radio tuner communication mal-
function).

AV-278

AV-258

< ECU DIAGNOSIS >

[BOSE AUDIO WITH NAVIGATION]

AV CONTROL UNIT

GPS ANTENNA
CONN
[U1244]

GPS antenna connection malfunction is detected.

AV-204

N-BUS CD CHG
CONN
[U124C]

• A malfunction is detected in CD changer power supply and ground circuits
• Malfunction occurs in request signal circuit. (Between CD changer and AV control unit)
• Malfunction occurs in communication signal circuit. (Between CD changer and AV control

unit)

AV-205

CONSULT-III display

Malfunction

Reference

page

AV

BOSE SPEAKER AMP

AV-259

< ECU DIAGNOSIS >

[BOSE AUDIO WITH NAVIGATION]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

BOSE SPEAKER AMP

Reference Value

INFOID:0000000004219605

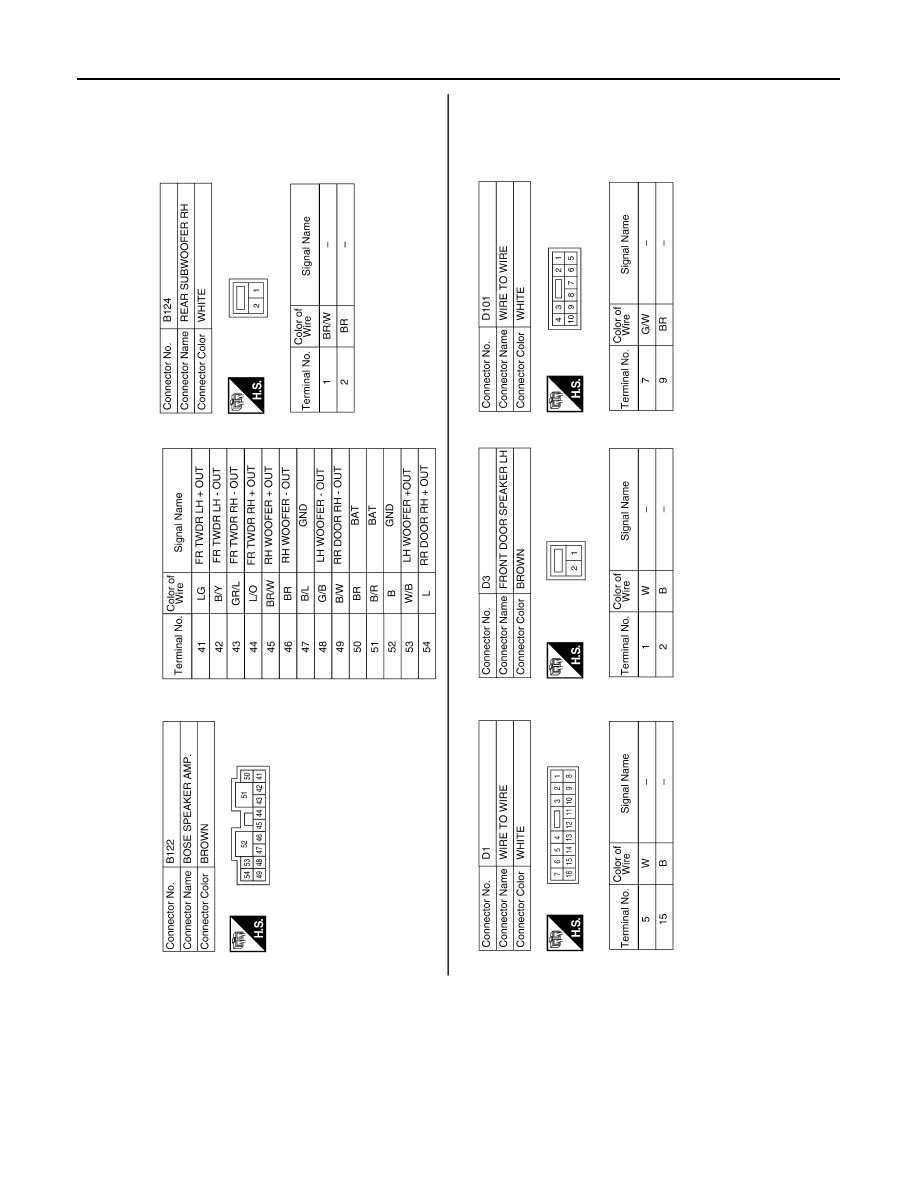

TERMINAL LAYOUT

PHYSICAL VALUES

AWNIA0047ZZ

Terminal

(Wire color)

Description

Condition

Reference value

(Approx.)

+

–

Signal name

Input/Output

41

(LG)

42

(B/Y)

Sound signal front tweeter LH

Output

Ignition

switch ON

44

(L/O)

43

(GR/L)

Sound signal front tweeter RH

Output

Ignition

switch ON

45

(BR/W)

46

(BR)

Sound signal woofer RH

Output

Ignition

switch ON

47

(B/L)

Ground

GND

—

Ignition

switch ON

0V

50

(BR)

Ground

Battery power supply

Input

Ignition

switch OFF

Battery voltage

51

(B/R)

Ground

Battery power supply

Input

Ignition

switch OFF

Battery voltage

52

(B)

Ground

GND

—

Ignition

switch ON

0V
