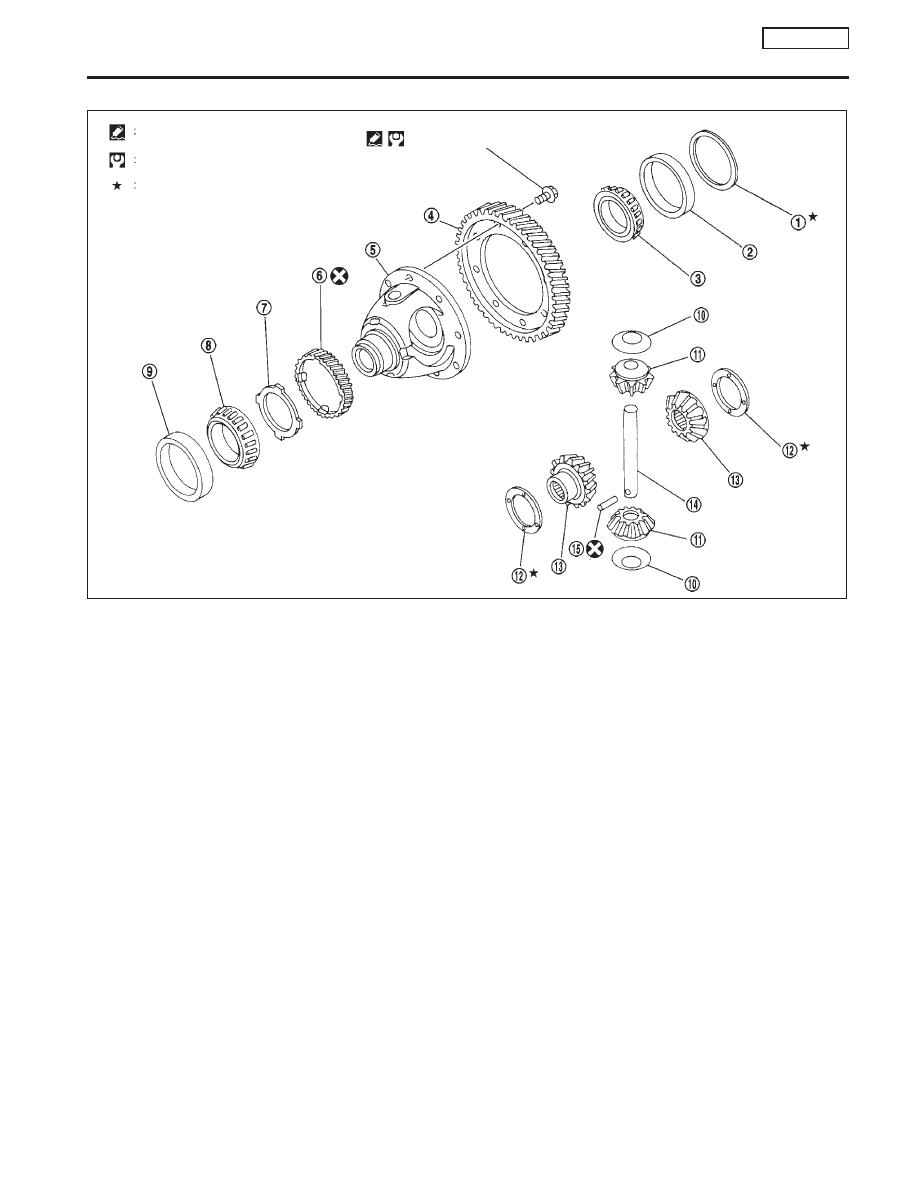

Final Drive Components

=NCMT0008S05

1.

Differential side bearing adjusting
shim

2.

Differential side bearing outer race

3.

Differential side bearing

4.

Final gear

5.

Differential case

6.

Speedometer drive gear

7.

Speedometer stopper

8.

Differential side bearing

9.

Differential side bearing outer race

10. Pinion mate thrust washer

11. Pinion mate gear
12. Side gear thrust washer
13. Side gear
14. Pinion mate shaft
15. Lock pin

SMT643D

Apply locking sealant

N·m (kg-m, ft-lb)

Select with proper thickness.

98 - 108 (10.0 - 11.0, 72 - 80)

MAJOR OVERHAUL

RS5F70A

Final Drive Components

MT-51

NCMT0009

Transaxle Case

NCMT0009S01

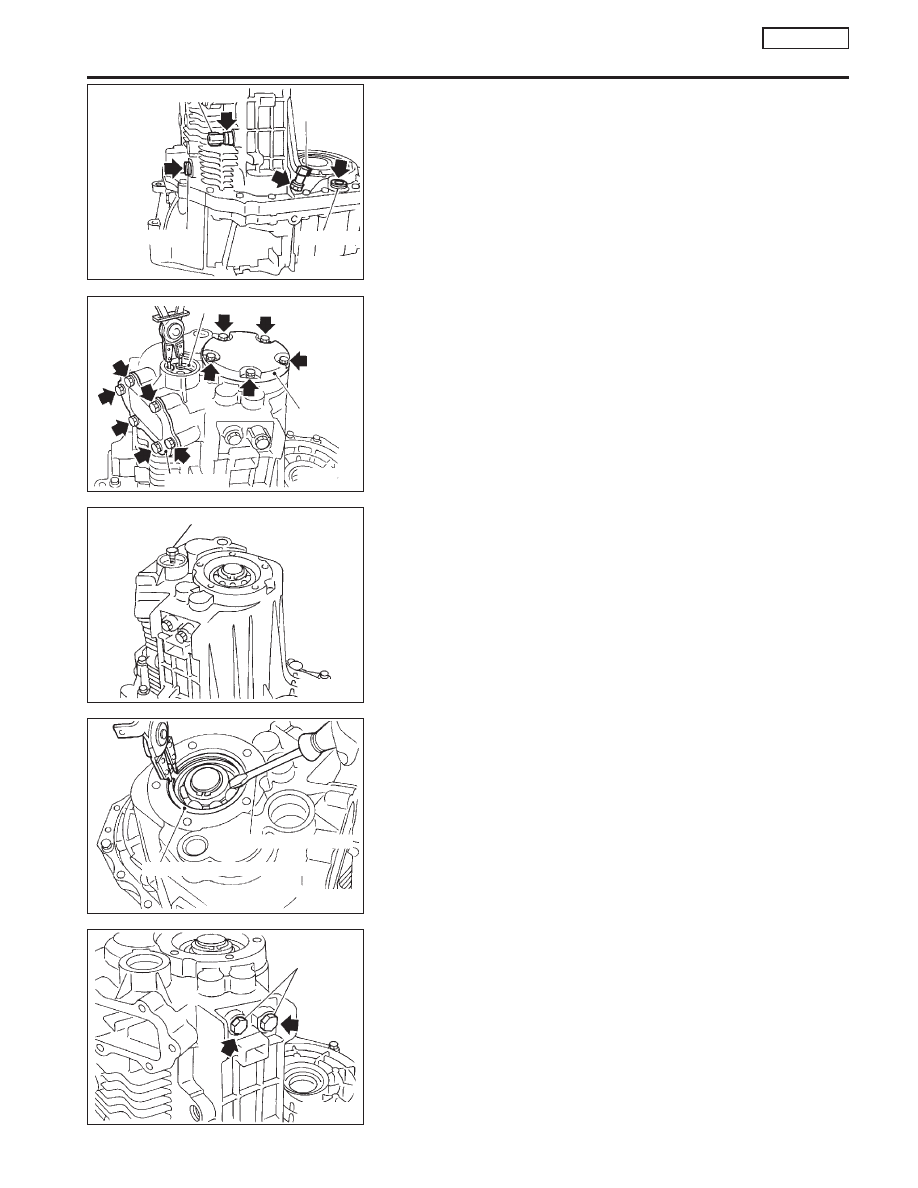

1.

Remove reverse switch, PNP switch, drain plug, and filler plug
from transaxle case.

2.

Remove snap rings from reverse idler shaft.

3.

Remove side cover and rear cover from case.

4.

Remove O-ring and mainshaft bearing adjusting shim.

5.

Remove reverse idler gear shaft.

a.

Attach bolt (M6) to thread of reverse idler gear shaft end.

b.

Pull out the attached bolt, and remove reverse idler gear shaft
from case.

6.

Remove reverse idler gear, thrust washer, and bearing from
case.

7.

Remove snap ring of mainshaft bearing from case.

8.

Remove check plugs, springs, and check balls from case.

SMT648D

Reverse switch

PNP switch

Drain plug

Filler plug

SMT644D

Snap ring

Rear cover

Side cover

SMT645D

Bolt (M6)

SMT646D

Flat-head screwdriver

Mainshaft rear bearing snap ring

SMT647D

Check plug

DISASSEMBLY

RS5F70A

Transaxle Case

MT-52

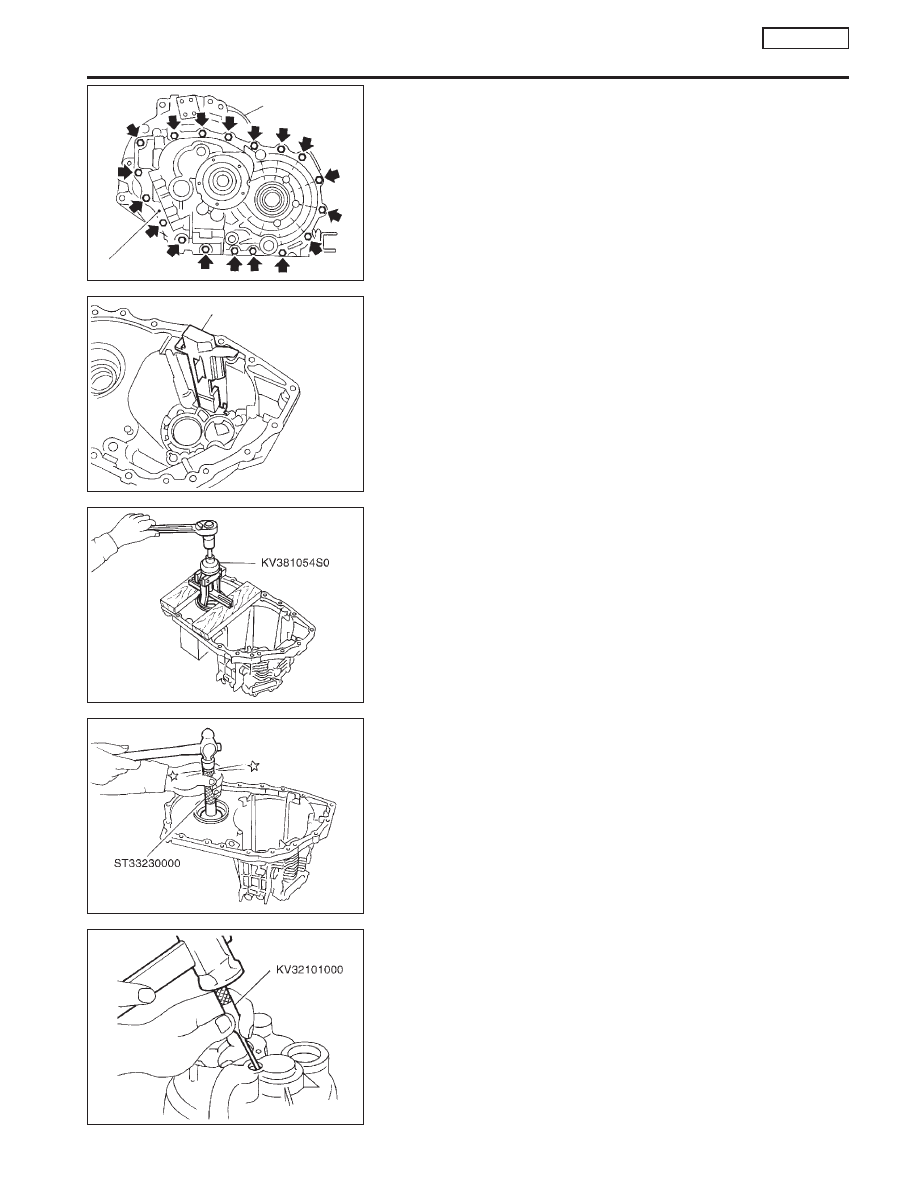

9.

Remove mounting bolts.

10. Remove input shaft rear bearing adjusting shim from transaxle

case.

11. Remove oil gutter from case.

12. Remove differential side bearing outer race and adjusting shim

from case.

13. Remove differential oil seal from case.

14. Remove welch plugs from case.

SMT649D

Clutch housing

Transaxle case

SMT650D

Oil gutter

SMT651D

SMT653D

SMT839D

DISASSEMBLY

RS5F70A

Transaxle Case (Cont’d)

MT-53

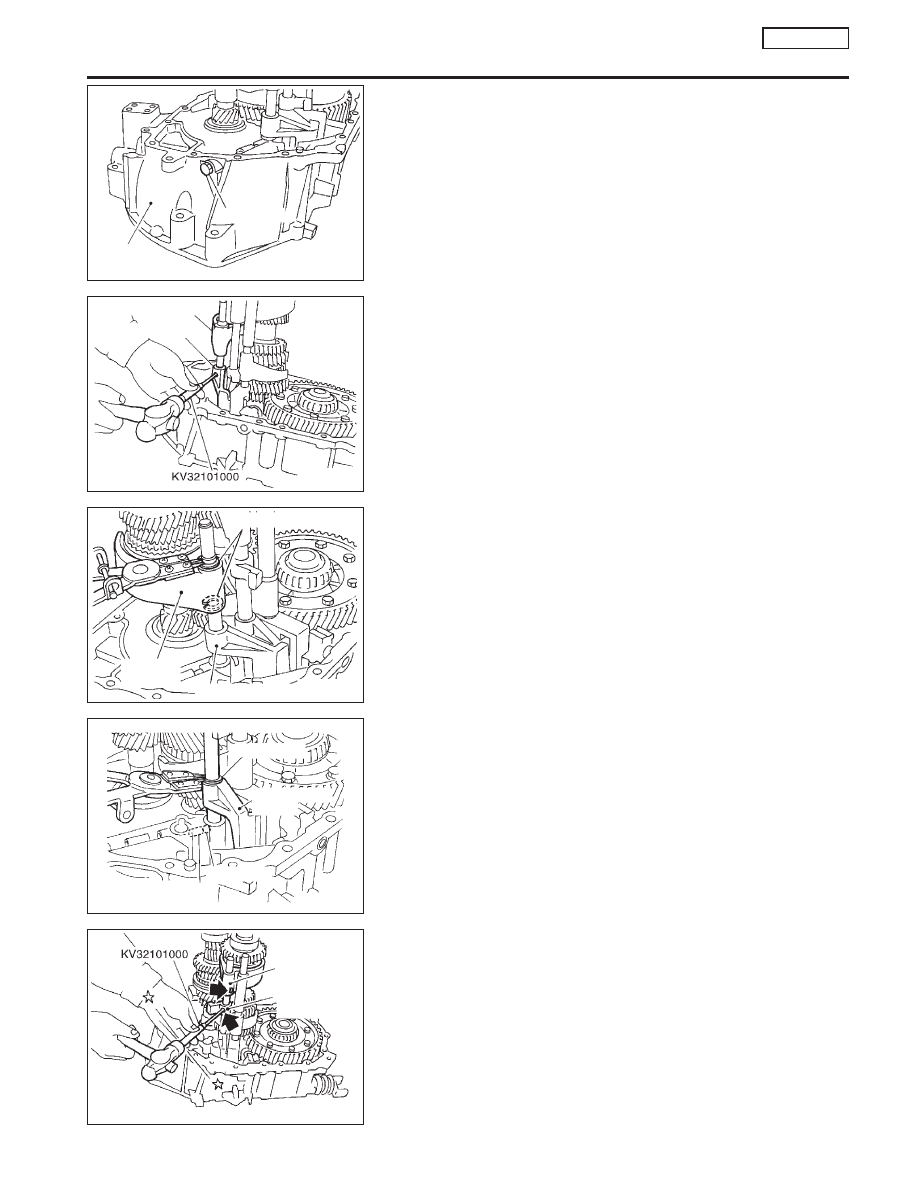

Clutch Housing

NCMT0009S02

1.

Remove transaxle case from clutch housing.

2.

Remove magnet from housing.

3.

Remove check plugs, check springs, check pins, and check
balls from housing.

4.

Remove 3rd & 4th bracket retaining pin.

5.

Remove 3rd & 4th shift fork stopper ring.

6.

Remove 3rd & 4th fork rod.

7.

Remove 3rd & 4th shift fork and bracket.

8.

Remove interlock plunger and check ball.

9.

Remove 5th & reverse bracket stopper ring.

10. Remove retaining pin from 5th & reverse shift fork and reverse

switch bracket.

11. Remove 5th & reverse fork rod.
12. Remove interlock pin from 5th & reverse fork rod.
13. Remove reverse switch bracket and 5th & reverse bracket.

SMT654D

Clutch
housing

Check plug

SMT656D

3rd & 4th shift fork

3rd & 4th bracket

SMT655D

Stopper ring

3rd & 4th
shift fork

3rd & 4th bracket

SMT658D

Stopper ring

5th & reverse
bracket

Check ball

Interlock plunger

SMT657D

5th & reverse
shift fork

5th & reverse
bracket

DISASSEMBLY

RS5F70A

Clutch Housing

MT-54
