NCMT0008

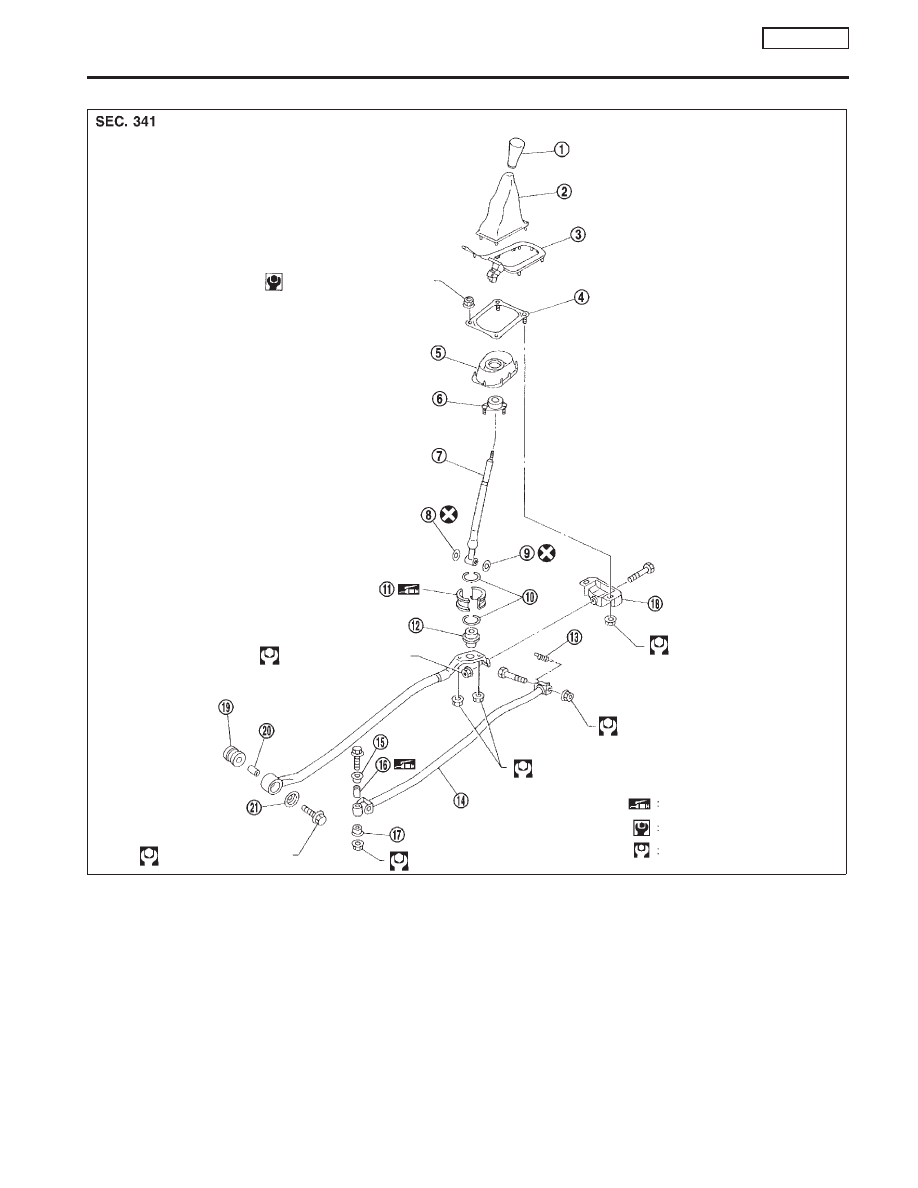

Transaxle Gear Control

NCMT0008S01

1.

Control lever knob

2.

Boot

3.

Finisher

4.

Control lever bracket

5.

Dust cover

6.

Socket

7.

Control lever

8.

O-ring

9.

O-ring

10. Ring spring
11. Bearing seat
12. Seat
13. Return spring
14. Control rod

15. Bush
16. Collar
17. Bush
18. Bracket
19. Bush
20. Collar
21. Washer

SMT135D

4.4 - 5.9 (0.45 - 0.60, 39 - 52)

12 - 15 (1.2 - 1.5, 9 - 11)

18 -24 (1.8 -2.4, 13 - 17)

12 - 15 (1.2 - 1.5, 9 - 11)

Apply multi-purpose grease.

N·m (kg-m, in-lb)

N·m (kg-m, ft-lb)

14 - 18 (1.4 - 1.8, 10 -13)

29 - 37 (3.0 - 3.8, 21 - 27)

22 - 29 (2.2 - 3.0, 16 - 22)

MAJOR OVERHAUL

RS5F70A

Transaxle Gear Control

MT-47

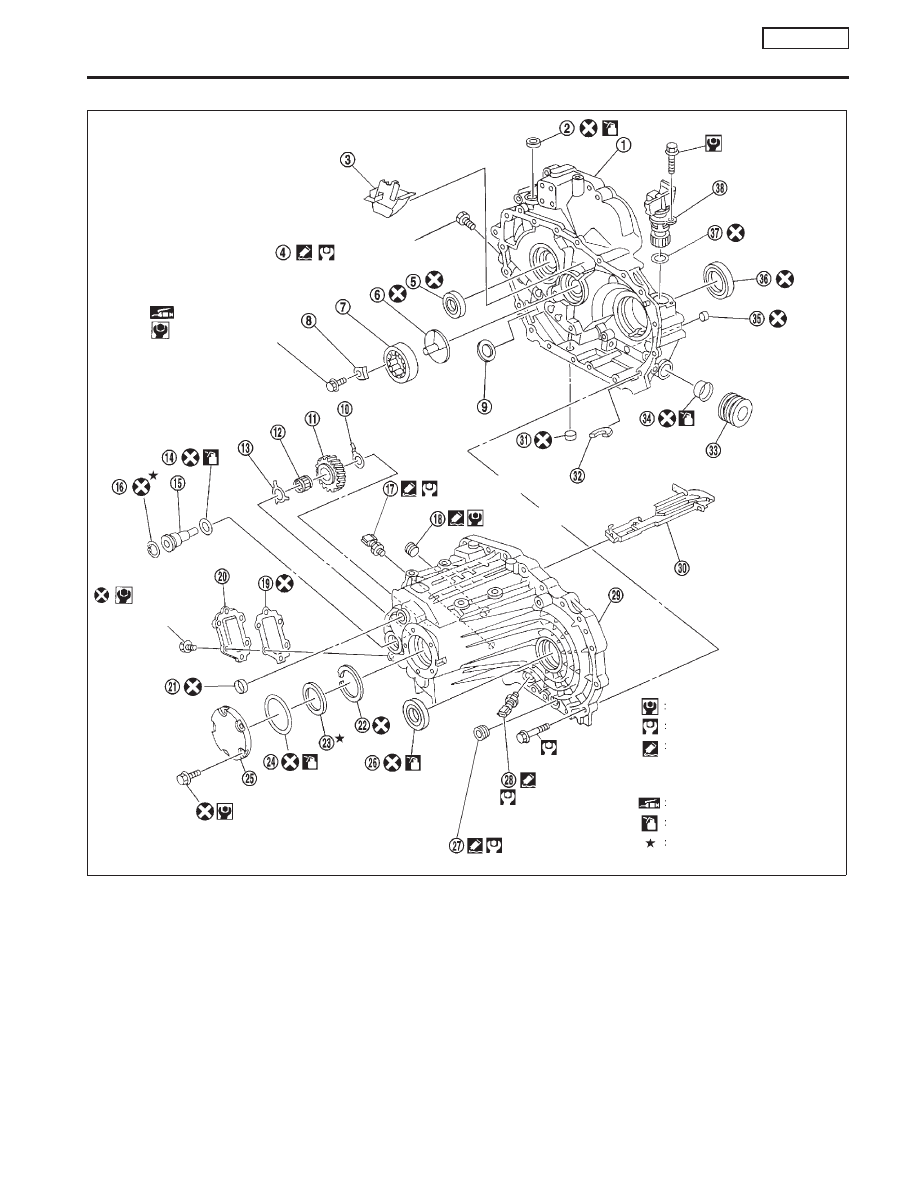

Case Components

=NCMT0008S02

1.

Clutch housing

2.

Welch plug

3.

Oil pocket

4.

Check plug

5.

Input shaft oil seal

6.

Oil channel

7.

Mainshaft front bearing

8.

Bearing retainer

9.

Magnet

10. Reverse idler gear rear thrust

washer

11. Reverse idler gear
12. Reverse idler gear bearing

13. Reverse idler gear front thrust

washer

14. O-ring
15. Reverse idler gear shaft
16. Snap ring
17. Reverse switch
18. Filler plug
19. Side cover gasket
20. Side cover
21. Welch plug
22. Mainshaft bearing snap ring
23. Mainshaft bearing adjusting shim
24. O-ring

25. Rear cover
26. Differential oil seal
27. Drain plug
28. PNP switch
29. Transmission case
30. Oil gutter
31. Welch plug
32. Magnet
33. Boot
34. Striking rod oil seal
35. Welch plug
36. Differential oil seal
37. O-ring
38. Speedometer pinion

(If so equipped)

SMT640D

16 - 22 (1.6 - 2.1, 12 - 16)

6.3 - 8.3
(0.64 - 0.85, 56 - 74)

7.4 - 9.7
(0.75 - 0.99,
65 - 86)

7.4 - 9.7 (0.75 - 0.99, 65 - 86)

23 - 33 (2.3 - 3.4, 17 - 25)

10 - 19 (1.0 - 2.0,
87 - 174)

3.7 - 5.0
(0.38 - 0.51, 33 - 44)

29 - 33
(3.0 - 3.4,
22 - 25)

23 - 33
(2.3 - 3.4, 17 - 25)

25 - 34
(2.5 - 3.5, 18 - 25)

N·m (kg-m, in-lb)

N·m (kg-m, ft-lb)

Apply genuine anaerobic liquid
gasket, Three Bond TB1215,
Loctite Part No. 51813 or
equivalent.

Apply locking sealant.

Apply gear oil.

Select with proper thickness.

MAJOR OVERHAUL

RS5F70A

Case Components

MT-48

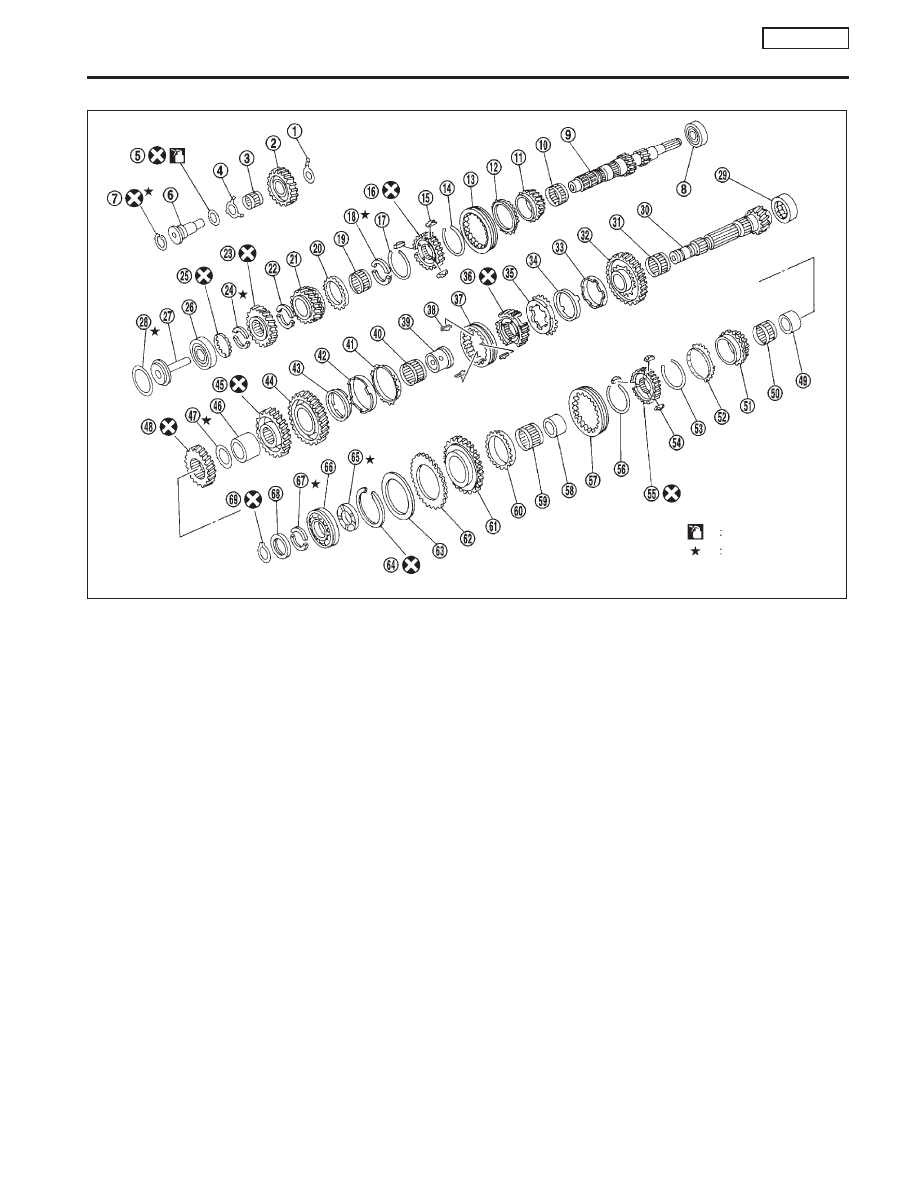

Gear Components

=NCMT0008S03

1.

Reverse idler gear rear thrust
washer

2.

Reverse idler gear

3.

Reverse idler gear bearing

4.

Reverse idler gear front thrust
washer

5.

O-ring

6.

Reverse idler gear shaft

7.

Snap ring

8.

Input shaft front bearing

9.

Input shaft

10. 3rd gear needle bearing
11. 3rd input gear
12. 3rd gear baulk ring
13. Coupling sleeve
14. Spread spring
15. Shifting insert
16. Coupling sleeve
17. Spread spring
18. 4th gear C-ring
19. 4th gear needle bearing
20. 4th gear baulk ring
21. 4th input gear
22. 5th gear front C-ring
23. 5th input gear

24. 5th gear rear C-ring
25. C-ring holder
26. Input shaft rear bearing
27. Oil channel
28. Input shaft rear bearing adjusting

shim

29. Mainshaft front bearing
30. Mainshaft
31. 1st gear needle bearing
32. 1st main gear
33. 1st inner baulk ring
34. 1st synchronizer cone
35. 1st outer baulk ring
36. 1st & 2nd synchronizer hub
37. Coupling sleeve
38. Insert spring
39. 2nd gear bushing
40. 2nd gear needle bearing
41. 2nd gear outer baulk ring
42. 2nd gear synchronizer cone
43. 2nd inner baulk ring
44. 2nd main gear
45. 3rd main gear
46. Spacer

47. Mainshaft adjusting shim
48. 4th main gear
49. 5th gear bushing
50. 5th gear needle bearing
51. 5th main gear
52. 5th gear baulk ring
53. Spread spring
54. Shifting insert
55. 5th & reverse synchronizer hub
56. Spread spring
57. Coupling sleeve
58. Reverse gear bush
59. Reverse gear needle bearing
60. Reverse gear baulk ring
61. Reverse main gear
62. Sub-gear
63. Sub-gear washer
64. Snap ring
65. Mainshaft thrust washer
66. Mainshaft rear bearing
67. Mainshaft C-ring
68. C-ring holder
69. Snap ring

SMT641D

Apply gear oil.

Select with proper
thickness.

MAJOR OVERHAUL

RS5F70A

Gear Components

MT-49

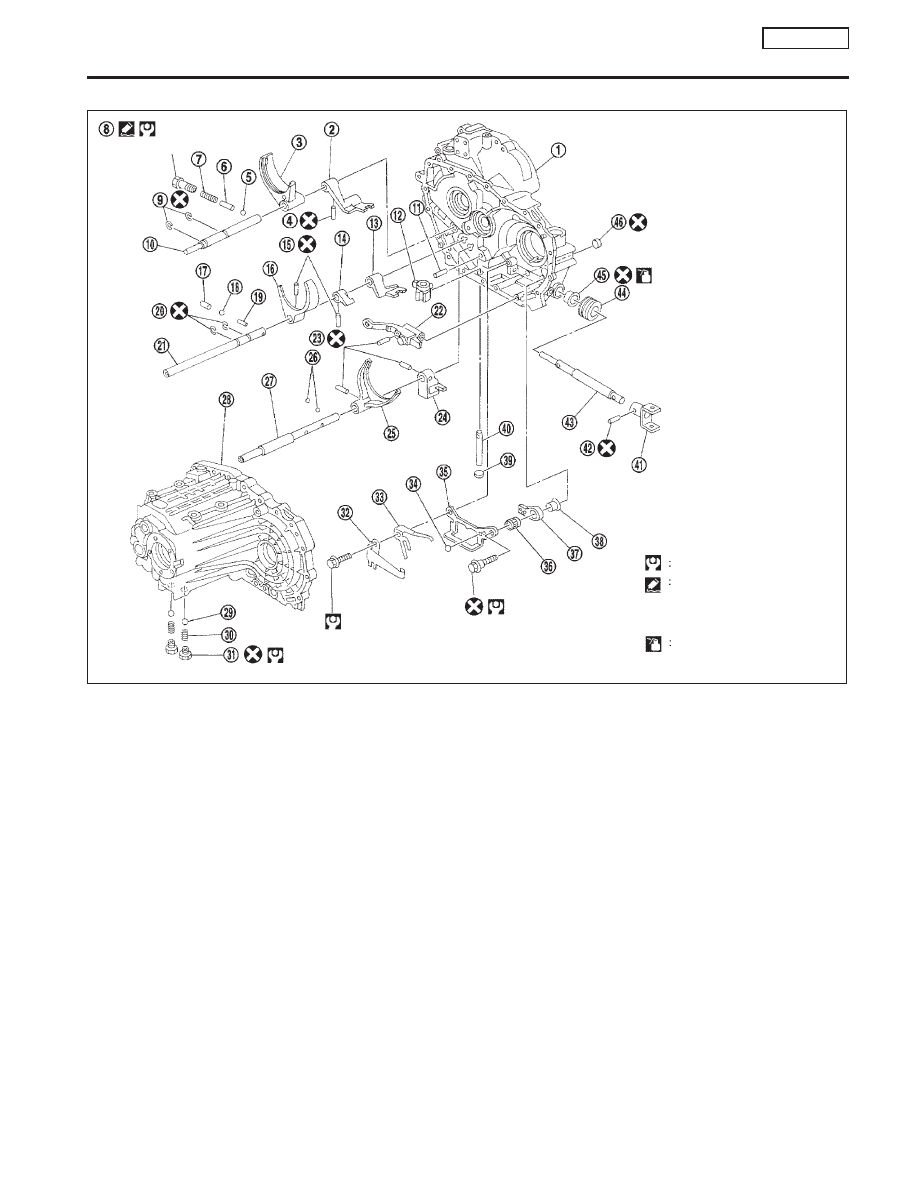

Shift Control Components

=NCMT0008S04

1.

Clutch housing

2.

3rd & 4th bracket

3.

3rd & 4th shift fork

4.

Retaining pin

5.

Check ball

6.

Check pin

7.

Check spring

8.

Check plug

9.

Stopper ring

10. 3rd & 4th fork rod
11. Selector shaft pin
12. Selector
13. 5th & reverse bracket
14. Reverse switch bracket
15. Retaining pin
16. 5th & reverse shift fork

17. Interlock plunger
18. Check ball
19. Interlock pin
20. Stopper ring
21. 5th & reverse fork rod
22. Striking lever
23. Retaining pin
24. 1st & 2nd bracket
25. 1st & 2nd shift fork
26. Check ball
27. 1st & 2nd fork rod
28. Transaxle case
29. Check ball
30. Check spring
31. Check plug

32. Reverse gate
33. Return spring
34. Steel ball
35. Reverse gate
36. Return bearing
37. Selector arm
38. Bushing
39. Welch plug
40. Selector shaft
41. Striking yoke
42. Retaining pin
43. Striking rod
44. Dust boot
45. Striking rod oil seal
46. Welch plug

SMT642D

16 - 21
(1.6 -2.1, 12 - 15)

16 - 21
(1.6 - 2.1, 12 - 15)

16 - 21
(1.6 - 2.1, 12 - 15)

16 - 22
(1.6 - 2.2, 12 - 16)

N·m (kg-m, ft-lb)

Apply genuine anaerobic liquid
gasket, Three Bond TB1215,
Loctite Part No. 51813 or
equivalent.

Apply gear oil.

MAJOR OVERHAUL

RS5F70A

Shift Control Components

MT-50
