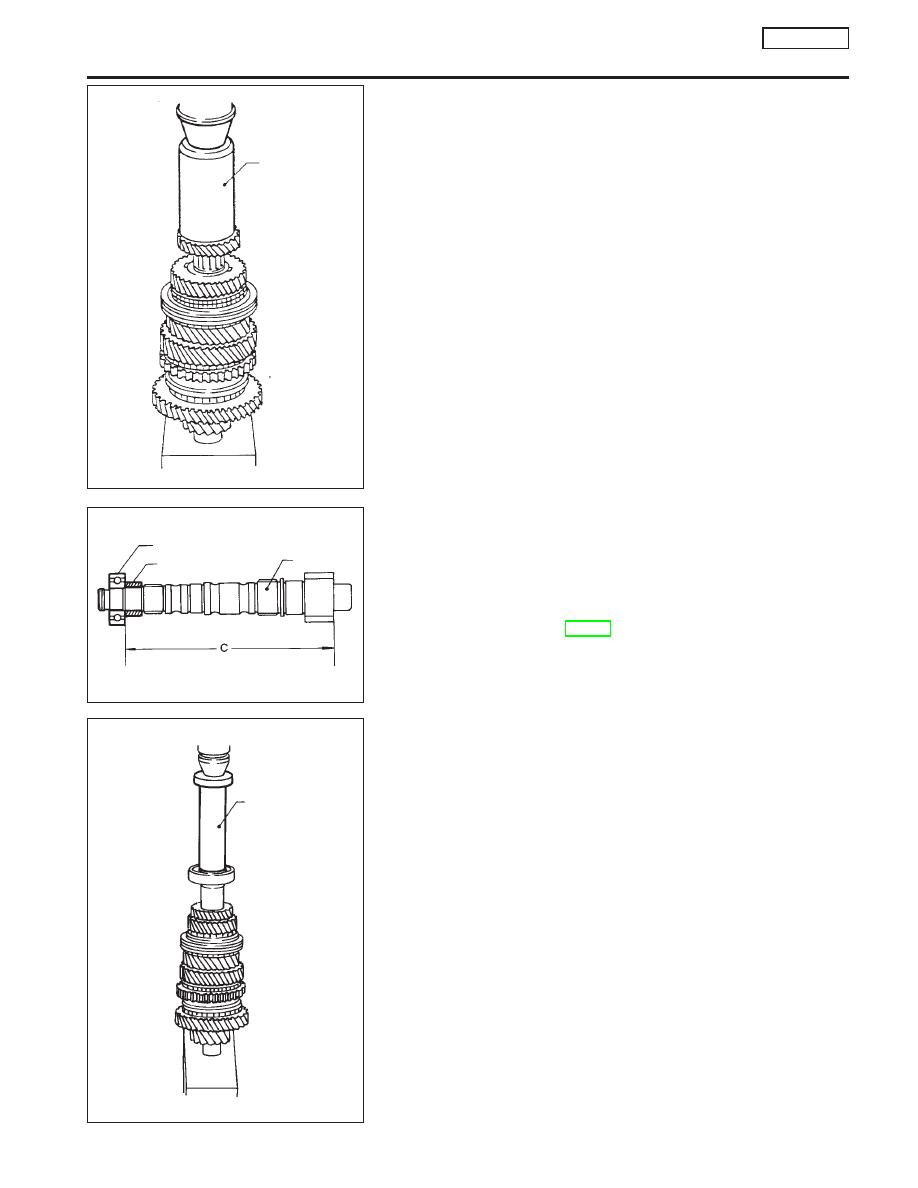

9.

Press on 5th main gear.

10. Install spacer and measure distance “C”.
11. Select proper mainshaft bearing spacer to give correct bearing

distance.

Bearing distance “C”:

230.15 - 230.25 mm (9.0610 - 9.0649 in)

Spacers available:

Refer to SDS, MT-88.

12. Press on mainshaft rear bearing.

SMT692B

ST37750000

SMT693B

Mainshaft rear bearing

Mainshaft

Mainshaft adjusting
spacer

SMT694B

ST22360002

REPAIR FOR COMPONENT PARTS

RS5F32A

Mainshaft and Gears (Cont’d)

MT-31

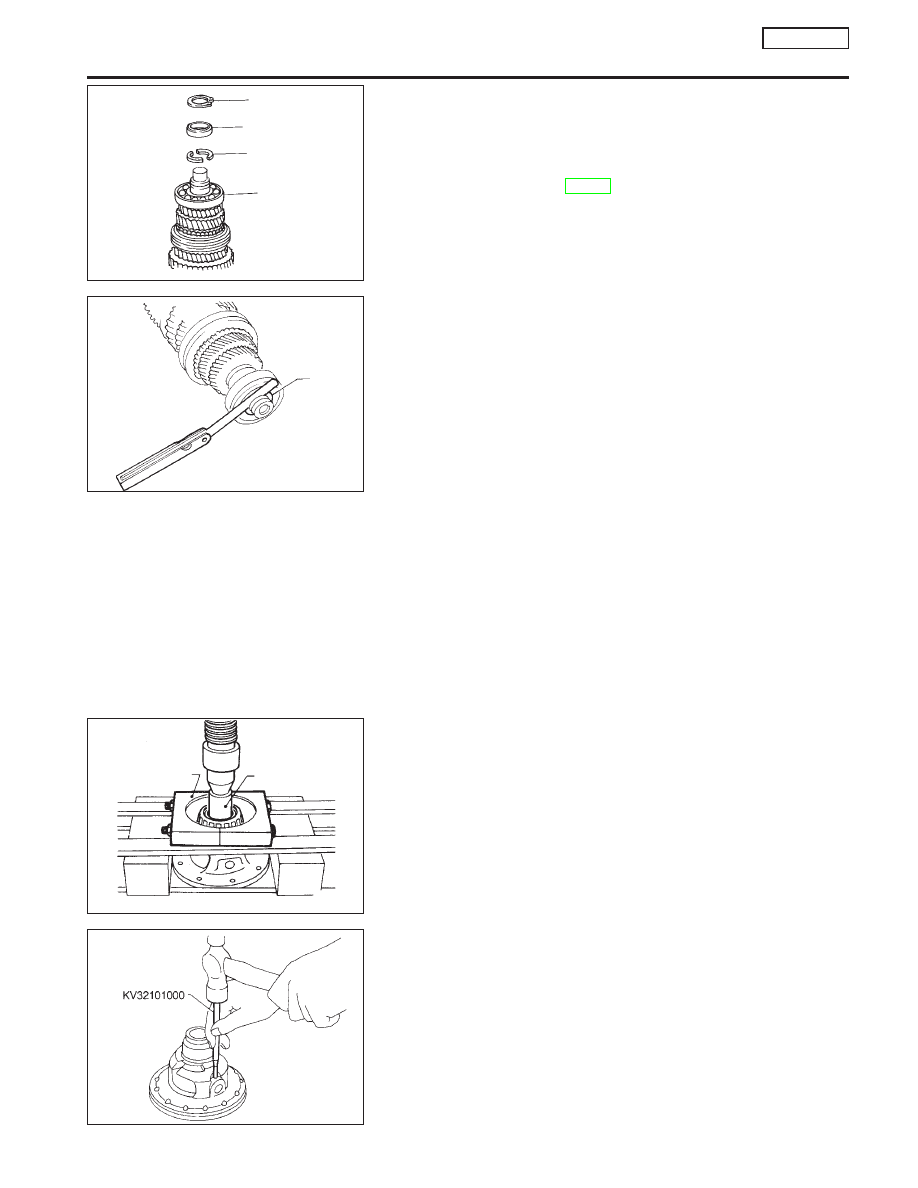

13. Select proper C-ring to minimize clearance of groove in main-

shaft and install it.

Allowable clearance of groove:

0 - 0.1 mm (0 - 0.004 in)

Mainshaft C-rings:

Refer to SDS, MT-87.

14. Install C-ring holder and snap ring.
15. Measure gear end play as a final check — Refer to “Disassem-

bly”.

Final Drive

DISASSEMBLY

1.

Remove final gear.

2.

Remove speedometer drive gear by cutting it.

3.

Press out differential side bearings.

I

Be careful not to mix up the right and left bearings.

4.

Drive out retaining pin and draw out pinion mate shaft.

5.

Remove pinion mate gears and side gears.

SMT676B

Snap ring

C-ring holder

C-ring

Bearing

SMT712B

C-ring

SMT647A

Drift

ST30031000

SMT699B

REPAIR FOR COMPONENT PARTS

RS5F32A

Mainshaft and Gears (Cont’d)

MT-32

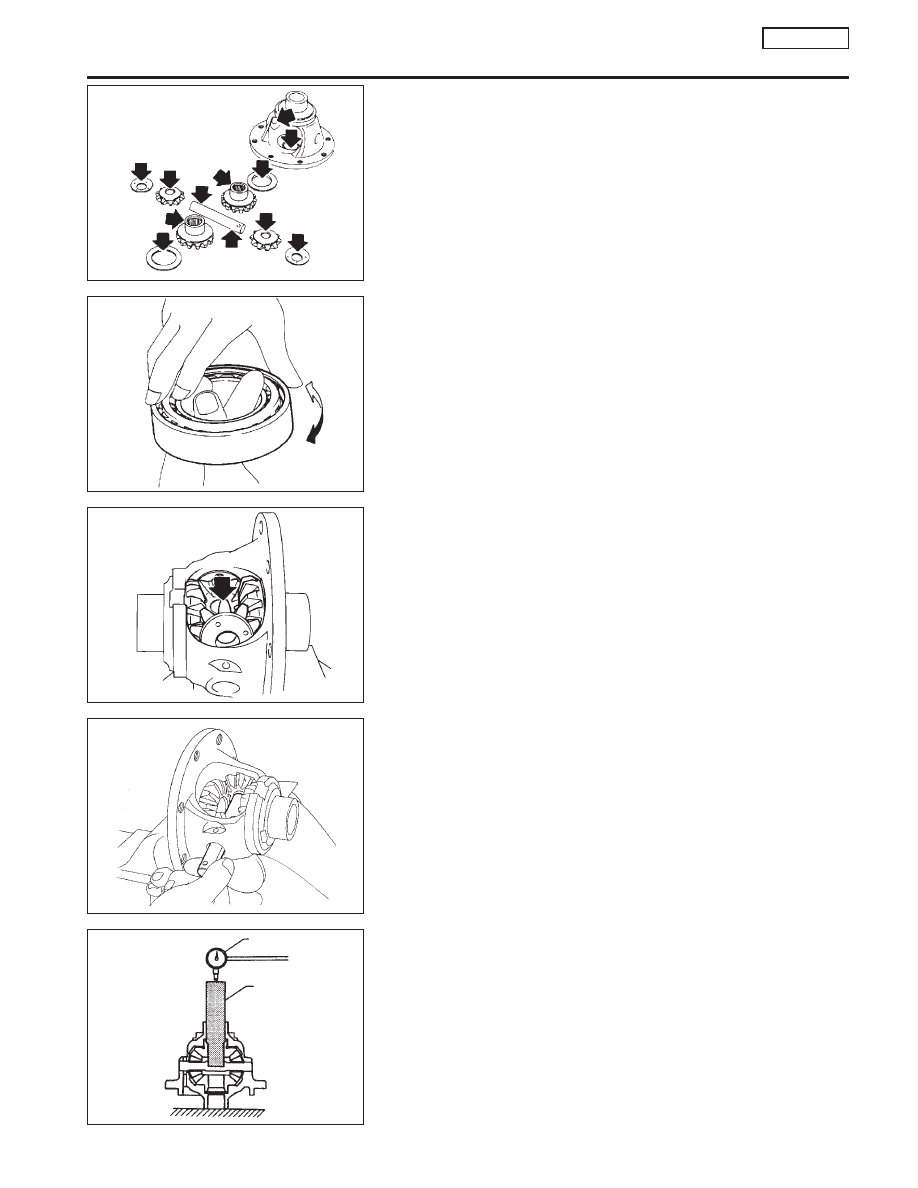

INSPECTION

Gear, washer, shaft and case

I

Check mating surfaces of differential case, side gears and
pinion mate gears.

I

Check washers for wear.

Bearing

I

Make sure bearings roll freely and are free from noise, cracks,
pitting or wear.

I

When replacing tapered roller bearing, replace outer and
inner race as a set.

ASSEMBLY

1.

Attach side gear thrust washers to side gears, then install pin-
ion mate washers and pinion mate gears in place.

2.

Insert pinion mate shaft.

I

When inserting, be careful not to damage pinion mate
thrust washers.

3.

Measure clearance between side gear and differential case
with washers using the following procedure:

a.

Set Tool and dial indicator on side gear.

b.

Move side gear up and down to measure dial indicator deflec-
tion. Always measure indicator deflection on both side gears.

Clearance between side gear and differential case
with washers:

0.1 - 0.2 mm (0.004 - 0.008 in)

c.

If not within specification, adjust clearance by changing thick-
ness of side gear thrust washers.

SMT083A

SPD715

SMT839

SMT840

SMT610A

Dial gauge

KV38107700

REPAIR FOR COMPONENT PARTS

RS5F32A

Final Drive (Cont’d)

MT-33

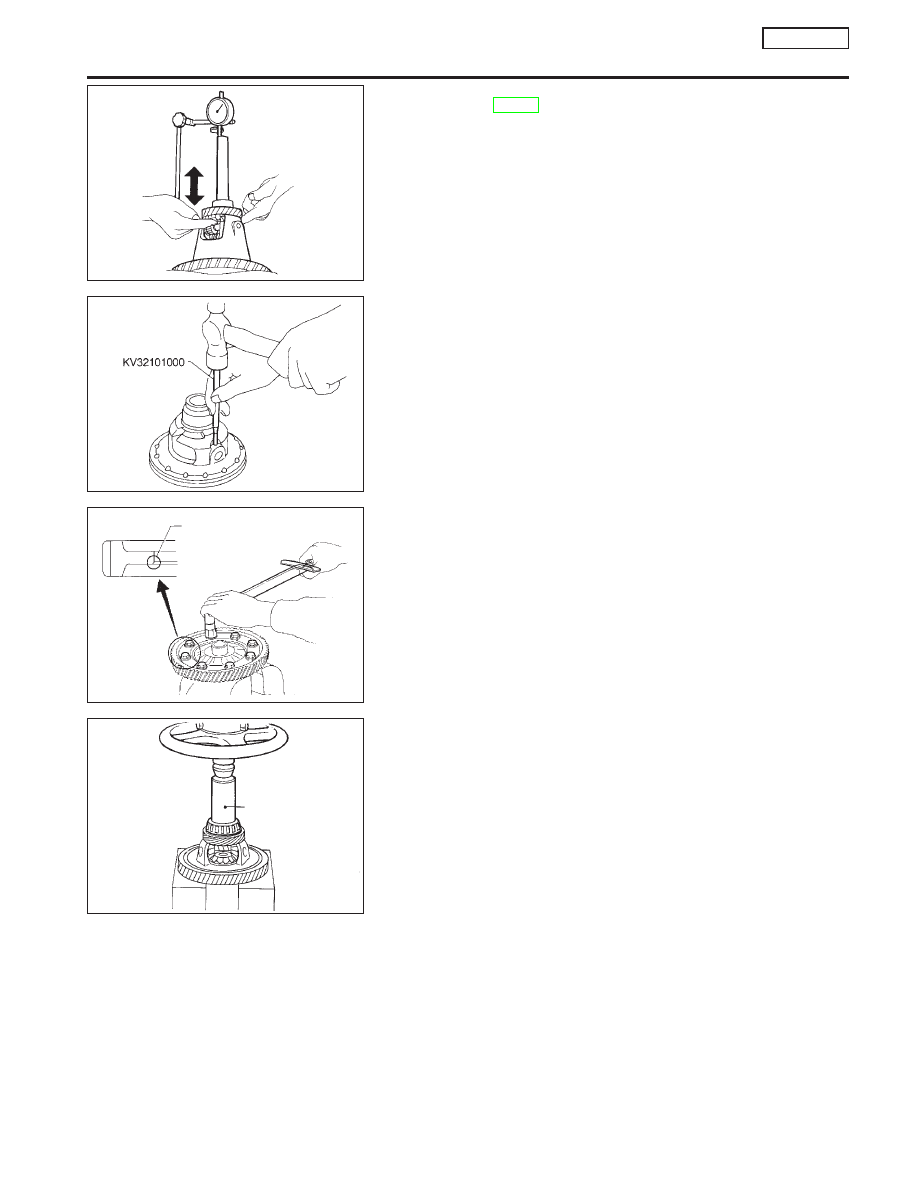

Side gear thrust washers:
Refer to SDS, MT-88.

4.

Install retaining pin.

I

Make sure that retaining pin is flush with case.

5.

Install final gear.

I

Apply locking sealant to final gear fixing bolts before
installing them.

6.

Install speedometer drive gear.

7.

Press on differential side bearings.

SMT611A

SMT699B

SMT609A

Chamfer

SMT648

Drift

REPAIR FOR COMPONENT PARTS

RS5F32A

Final Drive (Cont’d)

MT-34
