Nissan Primera P11. Manual - part 507





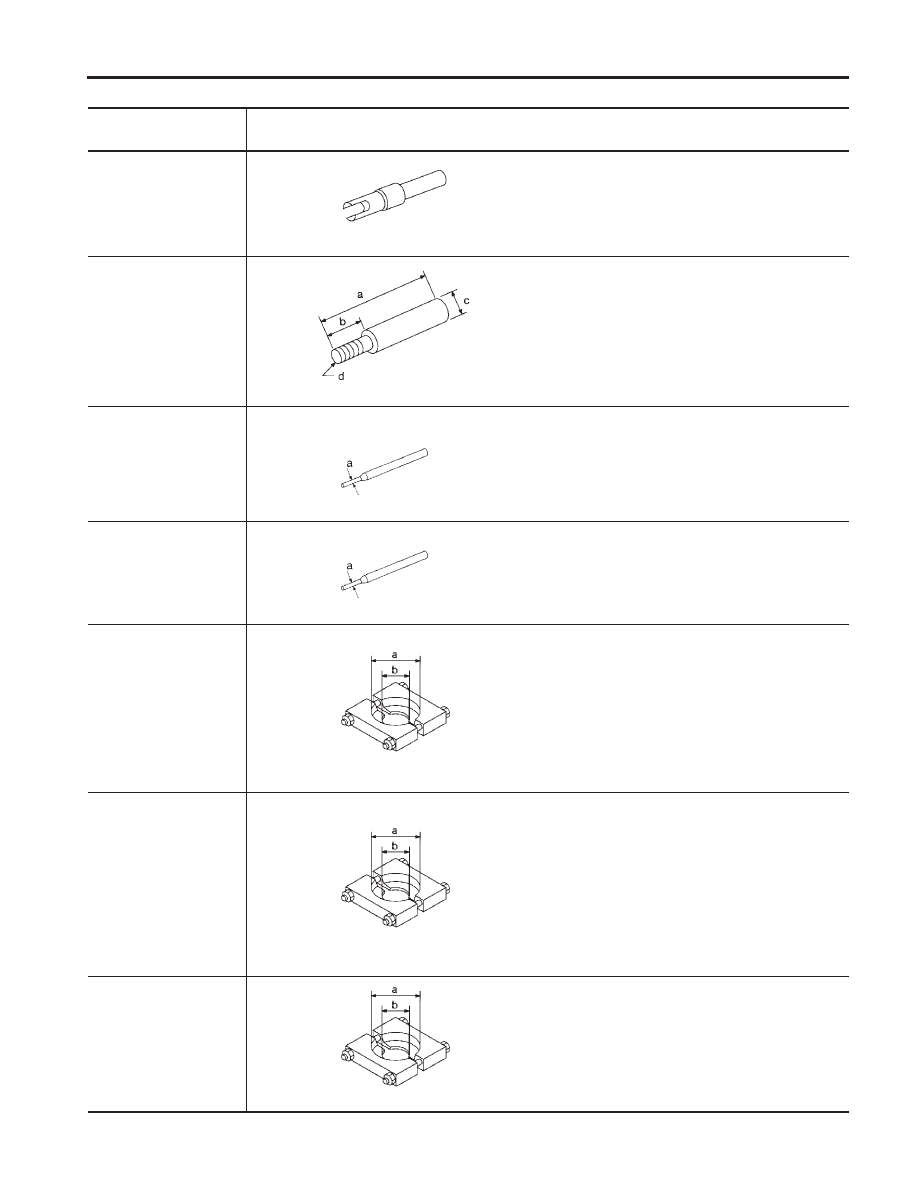

Special Service Tools

NCMT0001

Tool number
Tool name

Description

KV38107700
Preload adapter

NT087

Measuring turning torque of final drive assembly
Measuring total turning torque
Measuring clearance between side gear and differ-
ential case with washer
Selecting differential side bearing adjusting shim
(Use with KV38106000.)

KV38106000
Height gauge adapter
(differential side bearing)

NT418

Selecting differential side bearing adjusting shim
(Use with KV38107700 or KV38105900.)
a: 140 mm (5.51 in)
b: 40 mm (1.57 in)
c: 16 mm (0.63 in) dia.
d: M8

×

1.25P

KV32101000
Pin punch

NT410

Removing and installing retaining pin
Removing and installing lock pin
Removing selector shaft
Removing welch plug
a: 4 mm (0.16 in) dia.

KV31100300
Pin punch

NT410

Removing and installing retaining pin
a: 4.5 mm (0.177 in) dia.

ST30031000
Puller

NT411

Removing 3rd, 5th input gear
Removing 3rd & 4th and 5th & Rev synchronizer
hub
Removing mainshaft rear bearing
Removing 2nd gear, 5th gear bushing
Removing 1st & 2nd synchronizer hub, 1st and
4th main gear
Removing and installing differential side bearing
a: 90 mm (3.54 in) dia.
b: 50 mm (1.97 in) dia.

ST30021000
Puller

NT411

Removing input shaft front and rear bearing
Installing input shaft front and rear bearing
Installing 5th input gear, 3rd main gear and 4th
main gear
Installing 1st & 2nd, 3rd & 4th and 5th & Rev syn-
chronizer hub
Installing 2nd gear bush, 5th gear bush, Rev gear
bushing
Installing mainshaft rear bearing
a: 110 mm (4.33 in) dia.
b: 68 mm (2.68 in) dia.

ST22730000
Puller

NT411

Removing mainshaft front and rear bearing inner
race (F31A)
Removing 5th main gear

a: 82 mm (3.23 in) dia.
b: 30 mm (1.18 in) dia.

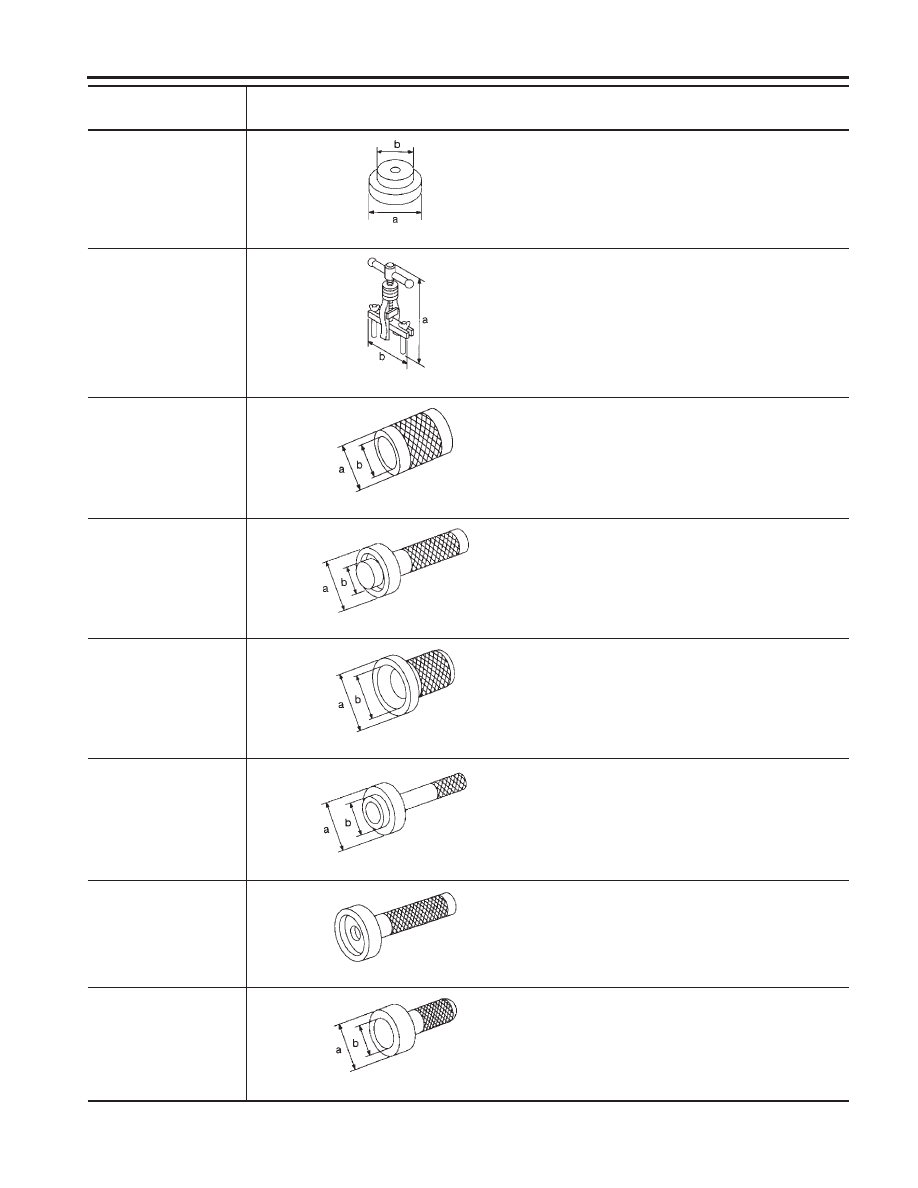

PREPARATION

Special Service Tools

MT-3

Tool number
Tool name

Description

ST35321000
Drift

NT073

Removing differential side bearing
a: 49 mm (1.93 in) dia.
b: 41 mm (1.61 in) dia.

KV381054S0
Puller

NT414

I

Removing idler gear bearing outer race

a: 250 mm (9.84 in)
b: 160 mm (6.30 in)

ST33200000
Drift

NT091

Installing mainshaft front bearing outer race
(F31A)
Installing mainshaft front bearing (F32A)
a: 60 mm (2.36 in) dia.
b: 44.5 mm (1.752 in) dia.

ST33230000
Drift

NT084

Removing differential oil seal
Installing differential side bearing
a: 51 mm (2.01 in) dia.
b: 28.5 mm (1.122 in) dia.

ST33400001
Drift

NT086

Installing differential oil seal (F31A)
a: 60 mm (2.36 in) dia.
b: 47 mm (1.85 in) dia.

KV38102100
Drift

NT427

Installing differential oil seal
a: 44 mm (1.73 in) dia.
b: 24.5 mm (0.965 in) dia.

KV38100200
Drift

NT120

Installing differential oil seal
a: 65 mm (2.56 in) dia.
b: 49 mm (1.93 in) dia.

ST3072000
Drift

NT115

Installing side bearing outer race
a: 77 mm (3.03 in) dia.
b: 55.5 mm (2.185 in) dia.

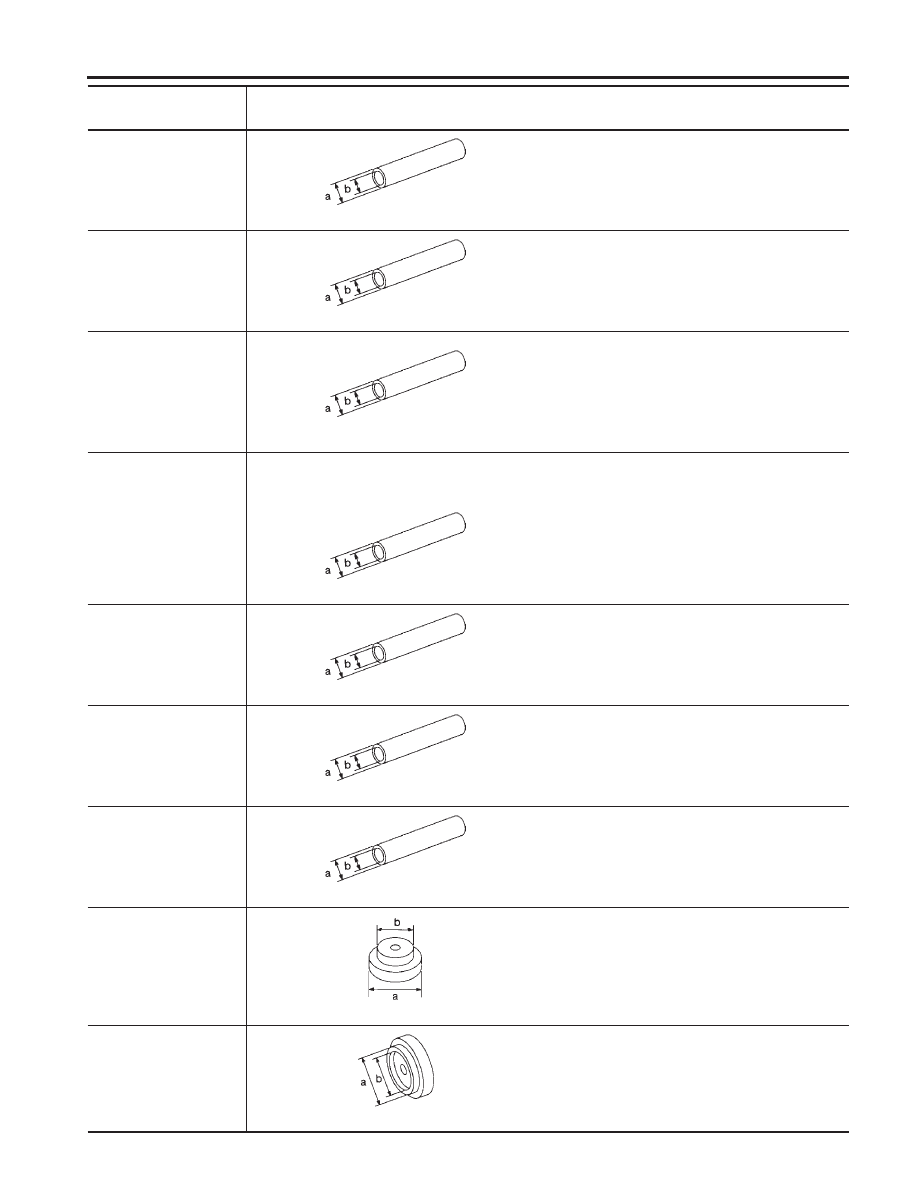

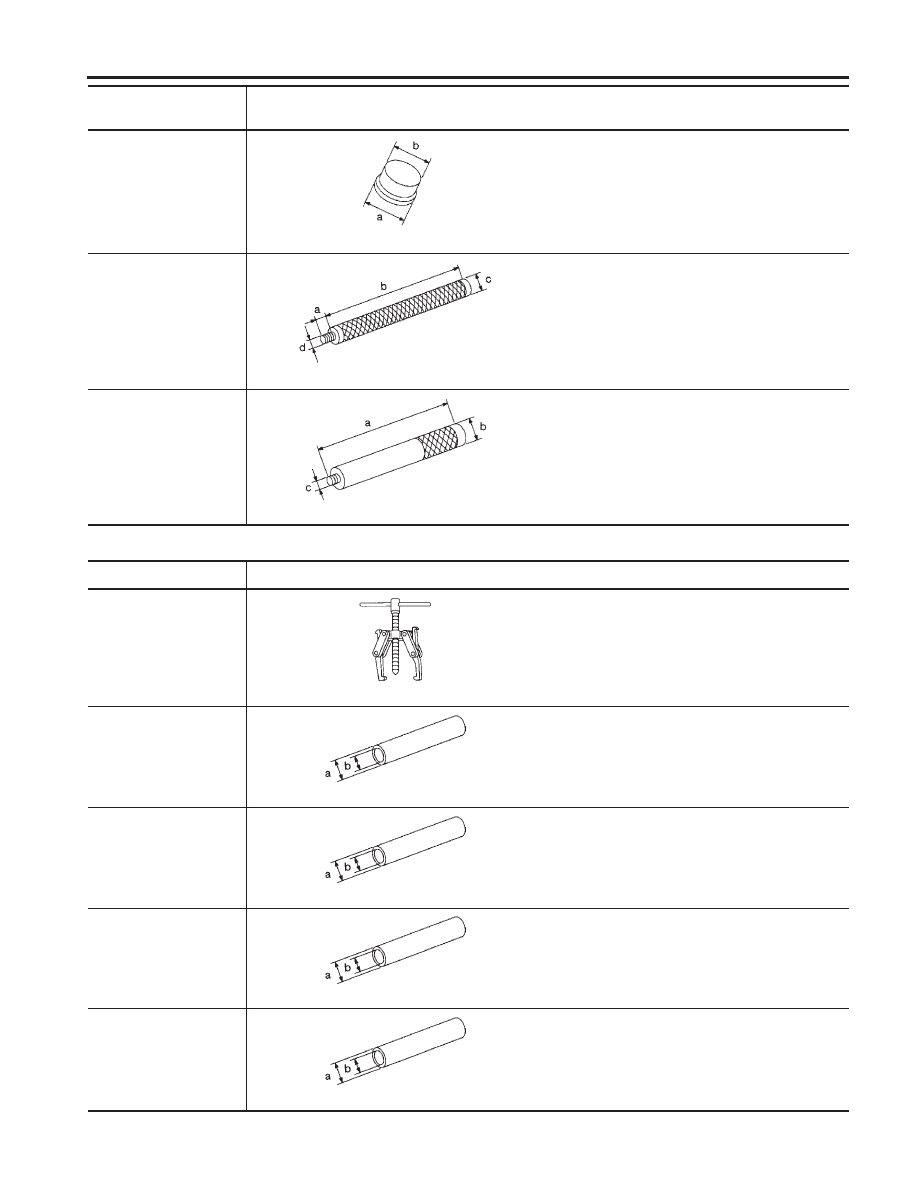

PREPARATION

Special Service Tools (Cont’d)

MT-4

Tool number
Tool name

Description

ST22350000
Drift

NT065

Installing input shaft front and rear bearing
a: 34 mm (1.34 in) dia.
b: 28 mm (1.10 in) dia.

ST22360002
Drift

NT065

Installing mainshaft rear bearing inner race (F31A)
a: 29 mm (1.14 in) dia.
b: 23 mm (0.91 in) dia.

ST22452000
Drift

NT065

Installing 3rd and 4th main gear
Installing 5th gear bush
Installing 5th & Rev synchronizer hub
Installing Rev gear bush
Installing mainshft rear bearing
a: 45 mm (1.77 in) dia.
b: 36 mm (1.42 in) dia.

ST37750000
Drift

NT065

Installing input shaft oil seal
Installing 5th synchronizer
Installing mainshaft rear bearing
Installing 5th main gear
Installing 3rd & 4th synchronizer hub
Installing striking rod oil seal
Installing clutch housing dust seal
a: 40 mm (1.57 in) dia.
b: 31 mm (1.22 in) dia.

ST23860000
Drift

NT065

Installing 2nd gear bush
a: 38 mm (1.50 in) dia.
b: 33 mm (1.30 in) dia.

ST01530000
Drift

NT065

Installing 3rd & 4th and 1st & 2nd synchronizer
hub
Installing mainshaft front bearing
a: 50 mm (1.97 in) dia.
b: 41 mm (1.61 in) dia.

KV38100130
Drift

NT065

Installing input shaft oil seal
Installing 5th input gear
a: 39 mm (1.54 in) dia.
b: 30 mm (1.18 in) dia.

ST30621000
Drift

NT073

Installing differential side bearing outer race
(Use with ST30611000.)
a: 79 mm (3.11 in) dia.
b: 59 mm (2.32 in) dia.

KV31103000
Drift

NT105

Installing differential oil seal (F32A)
Right and left sides
(Use with ST35325000.)
a: 56 mm (2.20 in) dia.
b: 49 mm (1.93 in) dia.

PREPARATION

Special Service Tools (Cont’d)

MT-5

Tool number
Tool name

Description

ST33052000
Drift

NT431

Removing input shaft rear bearing
Removing mainshaft rear bearing
a: 22 mm (0.87 in) dia.
b: 28 mm (1.10 in) dia.

ST30611000
Drift handle

NT419

Installing differential side bearing outer race
(Use with ST30621000.)
a: 15 mm (0.59 in)
b: 335 mm (13.19 in)
c: 25 mm (0.98 in) dia.
d: M12

×

1.5P

ST35325000
Drift handle

NT417

Installing differential oil seal (F32A)
(Use with KV31103000.)
a: 215 mm (8.46 in)
b: 25 mm (0.98 in) dia.
c: M12

×

1.5P

Commercial Service Tools

NCMT0002

Tool name

Description

Puller

NT077

Removing input shaft front bearing
(F31A)
Removing mainshaft rear bearing (F32A)

Drift

NT065

Installing differential side bearing inner race
a: 12 mm (0.47 in) dia.
b: 10 mm (0.39 in) dia.

Drift

NT065

Installing mainshaft front bearing inner race
a: 26 mm (1.02 in) dia.
b: 21 mm (0.83 in) dia. (F30A)
a: 31 mm (1.22 in) dia.
b: 26 mm (1.02 in) dia. (F32A)

Drift

NT065

Installing differential side bearing inner race
(F31A and F32A)
a: 56 mm (2.20 in) dia.
b: 50.5 mm (1.988 in) dia.

Drift

NT065

Installing striking rod oil seal
(F31A and F32A)
a: 38 mm (1.50 in) dia.
b: 32 mm (1.26 in) dia.

PREPARATION

Special Service Tools (Cont’d)

MT-6
