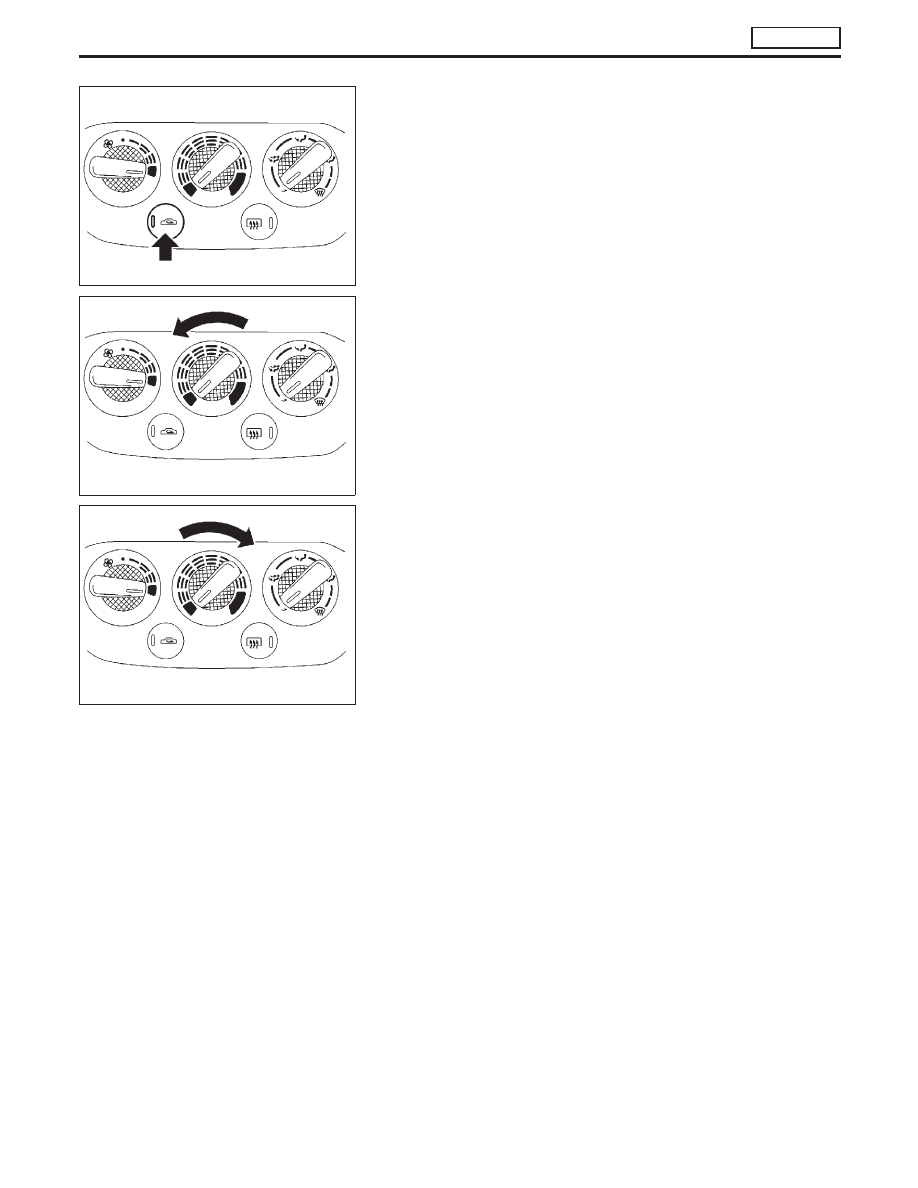

3. Check recirculation

1) Press recirculation switch.

Recirculation indicator should light.

2) Listen for intake door position change (you should hear

blower sound change slightly).

4. Check temperature decrease

1) Turn temperature control knob to full cold.
2) Check for cold air at discharge air outlets.

5. Check temperature increase

1) Turn temperature control knob to full hot.
2) Check for hot air at discharge air outlets.

KHA108

KHA109

KHA110

TROUBLE DIAGNOSES

HEATER

Operational Check (Cont’d)

HA-25

How to Perform Trouble Diagnoses for Quick
and Accurate Repair

WORK FLOW

CHECK IN

F

Reference item

LISTEN TO CUSTOMER COMPLAINT AND CONFIRM
BY PERFORMING OPERATIONAL CHECK.

F

Operational check
(Refer to HA-24.)
Symptom Chart (Refer
to HA-28.)

INVESTIGATE ITEMS YOU SHOULD CARRY OUT
RELATED TO EACH SYMPTOM.

F

Symptom Chart
(Refer to HA-28.)

E

ELIMINATE GOOD SYSTEM(S)/PART(S).

F

Preliminary Check
(Refer to HA-30.)

CHECK MAIN POWER SUPPLY AND GROUND CIR-
CUITS.

F

Main Power Supply and
Ground Circuit Check
(Refer to HA-51.)

●

Diagnostic Proce-
dure(s) (Refer to
HA-32.)

●

Circuit Diagram
(Refer to HA-41.)

E

ELIMINATE GOOD PART(S)/HARNESS(ES)/
CONNECTOR(S) ELECTRICALLY.

F

Harness layout (Refer
to “HARNESS LAYOUT”
in EL section for details.

Malfunctioning
harness(es)/
connector(s)

Malfunctioning
part(s)

INSPECT EACH COM-
PONENT.

F

Electrical Components
Inspection
(Refer to HA-78.)

REPAIR.

H

REPAIR/REPLACE.

NG

FINAL CHECK

OK

CHECK OUT

H

H

H

H

H

H

H

H

H

H

TROUBLE DIAGNOSES

AUTO

HA-26

NOTE

TROUBLE DIAGNOSES

AUTO

HA-27

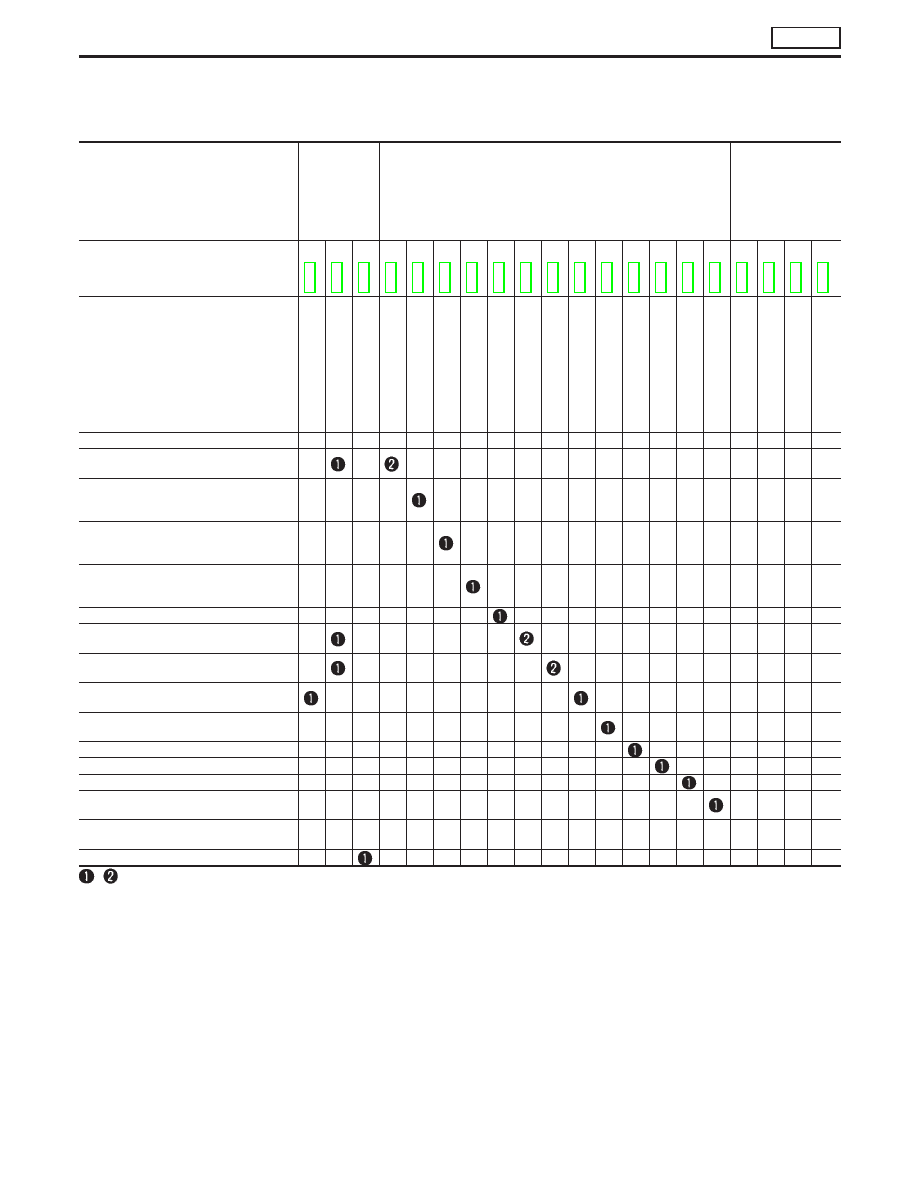

Symptom Chart

DIAGNOSTIC TABLE

PROCEDURE

Preliminary

Check

Diagnostic Procedure

Main Power Supply

and Ground Circuit

Check

REFERENCE PAGE

HA-30

HA-31

HA-32

HA-52

HA-56

HA-57

HA-61

HA-65

HA-66

HA-68

HA-69

HA-70

HA-74

HA-75

HA-76

HA-77

HA-51

HA-51

HA-51

HA-51

SYMPTOM

Preliminary

check

1

Preliminary

check

2

Preliminary

check

3

Diagnostic

Procedure

1

Diagnostic

Procedure

2

Diagnostic

Procedure

3

Diagnostic

Procedure

4

Diagnostic

Procedure

5

Diagnostic

Procedure

6

Diagnostic

Procedure

7

Diagnostic

Procedure

9

Diagnostic

Procedure

10

Diagnostic

Procedure

1

1

Diagnostic

Procedure

12

Diagnostic

Procedure

13

Diagnostic

Procedure

14

15A

Fuses

7.5A

Fuse

A/C

control

panel

Auto

amp.

A/C does not blow cold air.

q

q

q

q

q

q

q

Blower motor does not rotate at all.
(Fan switch [AUTO] [1] [2] [3] [4])

q

q

Blower motor does not rotate at all when the
fan speed is in AUTO. (It operates in 1, 2, 3
or 4-speed.)

q

q

q

Blower motor fan speed does not change
when fan speed is in AUTO. (Fan speed is
fixed in Hi or MH.)

q

q

q

Blower motor fan speed does not change
when fan speed is in AUTO. (Fan speed is
fixed in LO.)

q

q

q

Starting fan speed control does not operate.

q

q

There is too much difference between setting
temp. on P.T.C. and in-vehicle temp.

q

q

Air mix door motor does not operate nor-
mally.

q

q

Intake door does not change in VENT, B/L
FOOT DEF or FOOT mode.

q

Magnetic clutch does not engage when A/C
switch and fan switch are ON.

q

Ambient sensor circuit is open or shorted.

q

q

In-vehicle sensor circuit is open or shorted.

q

q

Sunload sensor circuit is open or shorted.

q

q

Thermal transmitter circuit is open or
shorted.

q

q

Illumination or indicators of control unit do
not come on.

q

q

Noise

,

: The number means checking order.

q

: As for the order of inspection, refer to each flow chart. (It depends on malfunctioning portion.)
