Nissan Primera P11. Manual - part 460

Garage Jack and Safety Stand

WARNING:

●

Never get under the vehicle while it is supported only by the jack. Always use safety stands when
you have to get under the vehicle.

●

Place wheel chocks at both front and back of the wheels on the ground.

NGI021

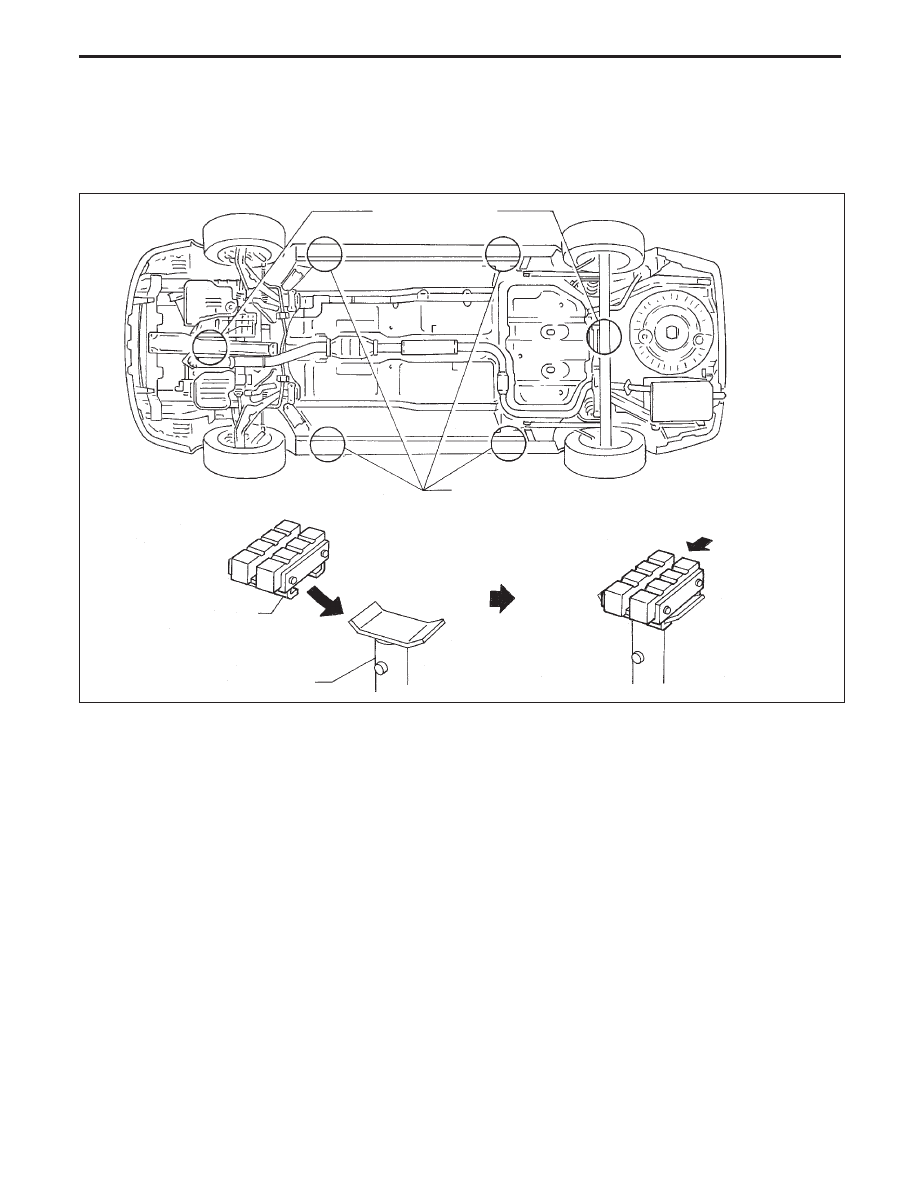

Garage jack points

Safety stand points

Note:
Safety stand
points are the
same as
pantograph
jack points.

Use safety stand
adapter as shown
for stable support.

Attachment
SST No. LM4519-0000

Safety stand

Fit the lower side
sill into groove.

LIFTING POINTS AND TOW TRUCK TOWING

GI-47

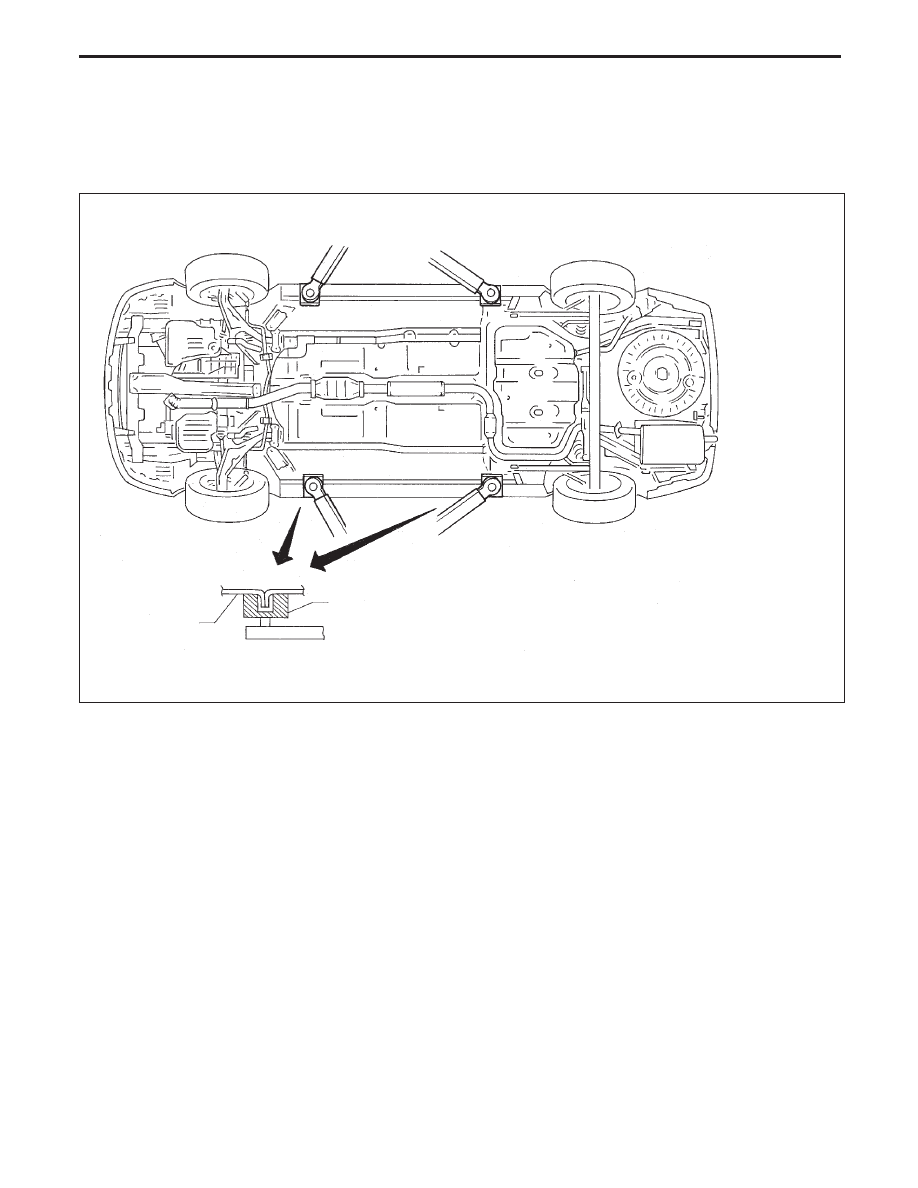

2-pole Lift

WARNING:

When lifting the vehicle, open the lift arms as wide as possible and ensure that the front and rear of
the vehicle are well balanced.
When setting the lift arm, do not allow the arm to contact the brake tubes and fuel lines.

NGI022

Note:
Lift-up points are
the same as panto-
graph jack points.

Sill

Lift pad

Put the sill in the groove of the lift pad to prevent the
sill from deforming. If the pad does not have a groove,
prepare a suitable attachment with one.

LIFTING POINTS AND TOW TRUCK TOWING

GI-48

Tow Truck Towing

CAUTION:

●

All applicable local laws regarding the towing operation
must be obeyed.

●

It is necessary to use proper towing equipment to avoid
possible damage to the vehicle during towing operation.
Towing is in accordance with Towing Procedure Manual
at dealer.

●

When towing with the rear wheels on the ground, release
the parking brake and move the gearshift lever to neu-
tral position.

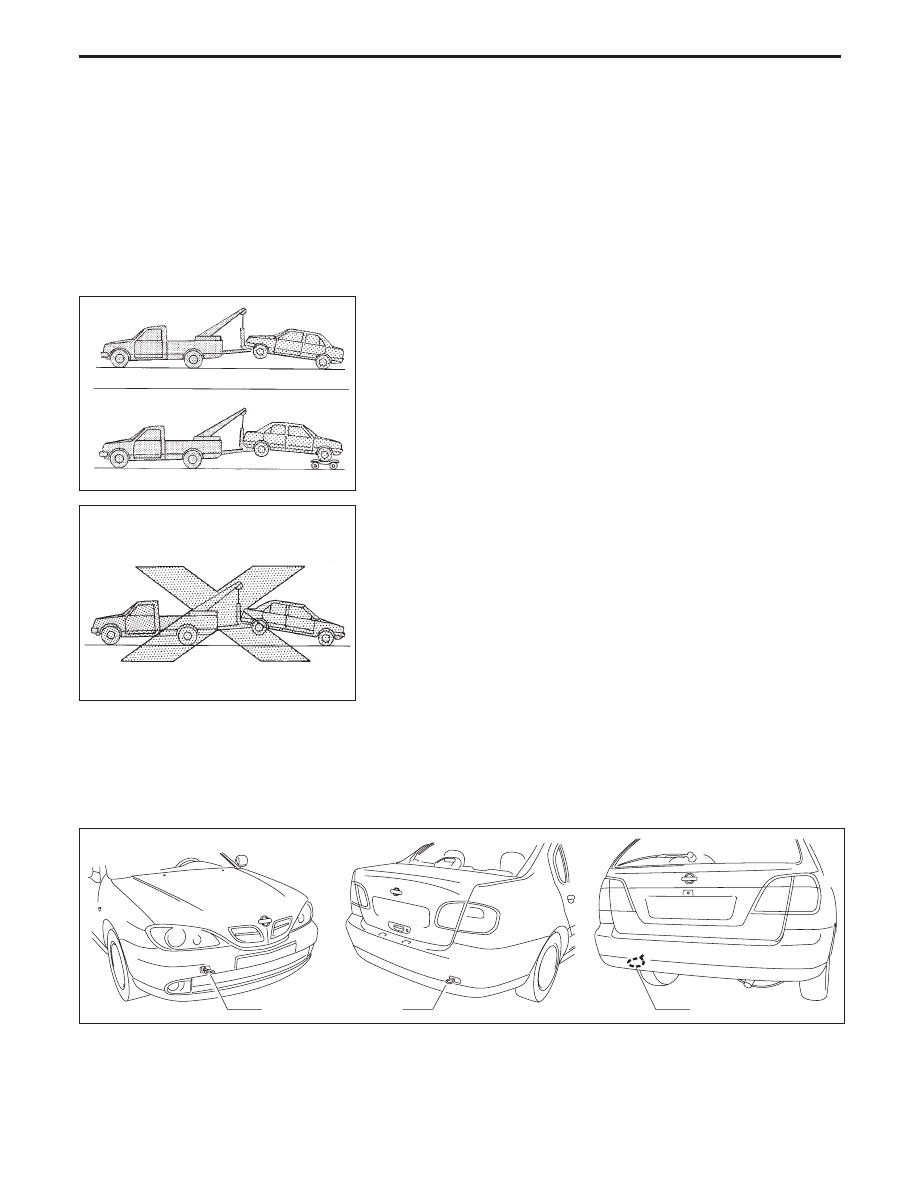

NISSAN recommends that vehicle be towed with the driving
(front) wheels off the ground as illustrated.

TOWING A H

⋅

CVT MODEL WITH FOUR WHEELS ON

GROUND

Observe the following restricted towing speeds and distances.

Speed:

Below 50 km/h (30 mph)

Distance:

Less than 65 km (40 miles)

CAUTION:

Never tow a H

⋅

CVT model from the rear (i.e., backward) with

four wheels on the ground as this may cause serious and
expensive damage to the transaxle.

TOWING A H

⋅

CVT MODEL WITH REAR WHEELS

RAISED (With front wheels on ground)

Never tow a H

⋅

CVT model with rear wheels raised (with front

wheels on ground) as this may cause serious and expensive
damage to the transaxle. If it is necessary to tow it with rear
wheels raised, always use a towing dolly under the front wheels.

TOWING POINT

Always pull the cable straight out from the vehicle. Never
pull on the hook at a sideways angle.

CAUTION:

Remove the front spoiler when towing the vehicle forward.
Otherwise, the towing device may damage the front spoiler.

SGI805

SGI806-A

H

⋅

CVT model

NGI049

Towing hook

Removable towing hook

LIFTING POINTS AND TOW TRUCK TOWING

GI-49

Grade

Bolt size

Bolt

diameter*

mm

Pitch

mm

Tightening torque (Without lubricant)

Hexagon head bolt

Hexagon flange bolt

N·m

kg-m

ft-lb

in-lb

N·m

kg-m

ft-lb

in-lb

4T

M6

6.0

1.0

5.1

0.52

3.8

45.1

6.1

0.62

4.5

53.8

M8

8.0

1.25

13

1.3

9

—

15

1.5

11

—

1.0

13

1.3

9

—

16

1.6

12

—

M10

10.0

1.5

25

2.5

18

—

29

3.0

22

—

1.25

25

2.6

19

—

30

3.1

22

—

M12

12.0

1.75

42

4.3

31

—

51

5.2

38

—

1.25

46

4.7

34

—

56

5.7

41

—

M14

14.0

1.5

74

7.5

54

—

88

9.0

65

—

7T

M6

6.0

1.0

8.4

0.86

6.2

74.6

10

1.0

7

87

M8

8.0

1.25

21

2.1

15

—

25

2.5

18

—

1.0

22

2.2

16

—

26

2.7

20

—

M10

10.0

1.5

41

4.2

30

—

48

4.9

35

—

1.25

43

4.4

32

—

51

5.2

38

—

M12

12.0

1.75

71

7.2

52

—

84

8.6

62

—

1.25

77

7.9

57

—

92

9.4

68

—

M14

14.0

1.5

127

13.0

94

—

147

15.0

108

—

9T

M6

6.0

1.0

12

1.2

9

—

15

1.5

11

—

M8

8.0

1.25

29

3.0

22

—

35

3.6

26

—

1.0

31

3.2

23

—

37

3.8

27

—

M10

10.0

1.5

59

6.0

43

—

70

7.1

51

—

1.25

62

6.3

46

—

74

7.5

54

—

M12

12.0

1.75

98

10.0

72

—

118

12.0

87

—

1.25

108

11.0

80

—

137

14.0

101

—

M14

14.0

1.5

177

18.0

130

—

206

21.0

152

—

1. Special parts are excluded.
2. This standard is applicable to bolts having the following

marks embossed on the bolt head.

*: Nominal diameter

Grade

Mark

4T

............

4

M

6

7T

............

7

üüüNominal diameter of bolt threads (Unit: mm)

9T

............

9

üüüMetric screw threads

TIGHTENING TORQUE OF STANDARD BOLTS

GI-50
