Nissan Primera P11. Manual - part 438

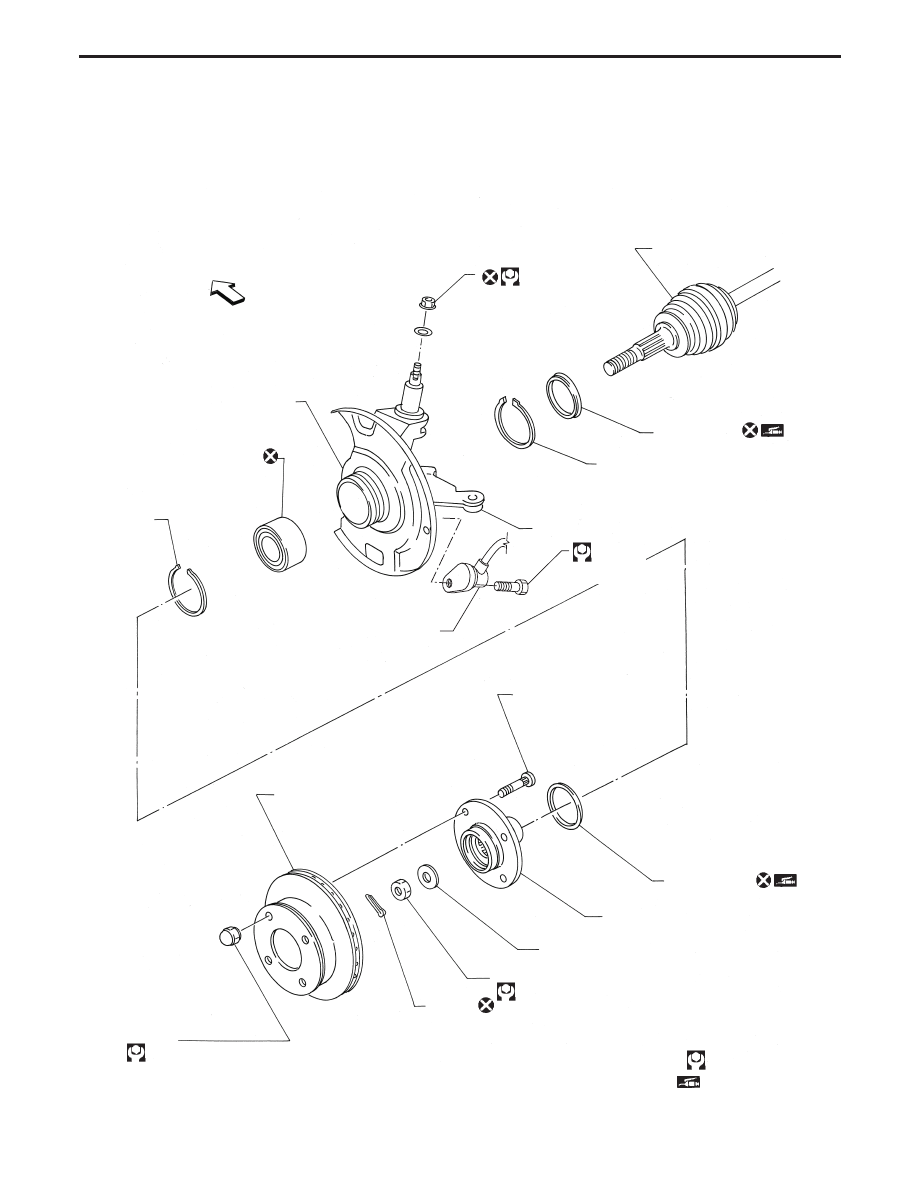

MODELS BEFORE VIN - P11U0559000

NFA056

Front

98 - 118
(10 - 12, 73 - 87)

Drive shaft

Baffle plate

Wheel bearing assembly

Snap ring

Inner grease seal

Snap ring

Knuckle

Wheel bolt

Disc rotor

Outer grease seal

Wheel hub

Plain washer

Wheel bearing lock nut

255 - 333 (26 - 34, 188 - 246)

Cotter pin

Wheel nut

98 - 118 (10 - 12, 73 - 87)

: N·m (kg-m, ft-lb)

: Apply grease

SEC. 400

.

18 - 24
(1.8 - 2.4,
13 - 17)

ABS sensor

FRONT AXLE

FA-9

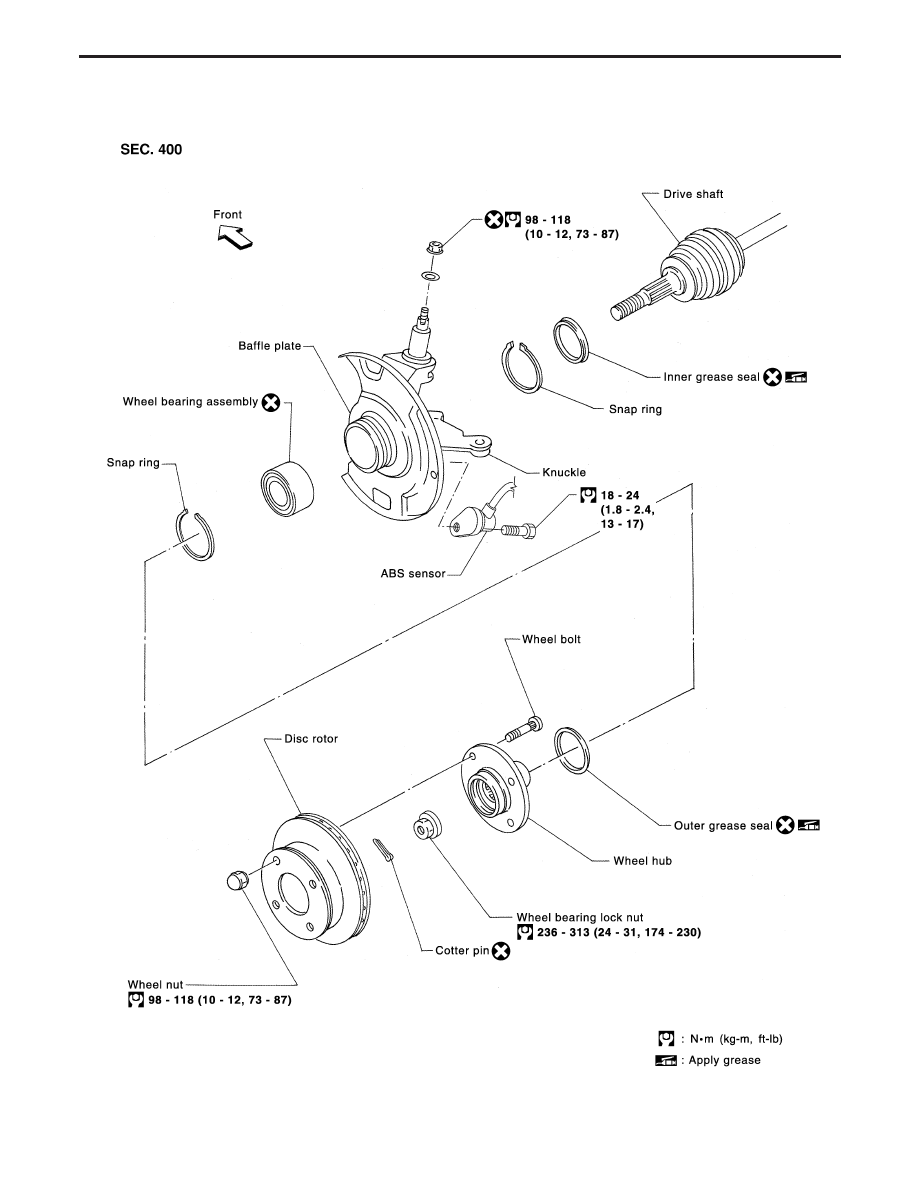

MODELS AFTER VIN - P11U0559000

YFA001

FRONT AXLE

FA-10

Wheel Hub and Knuckle

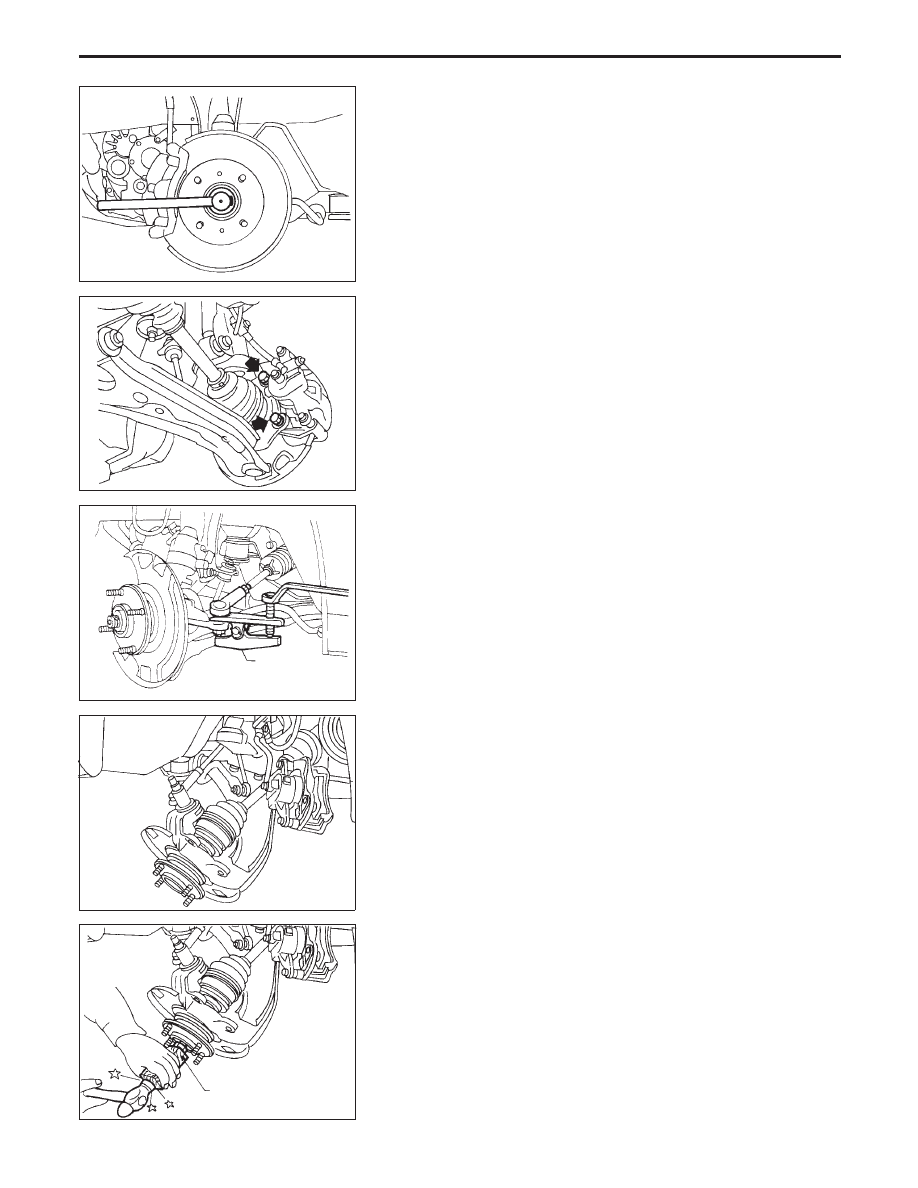

REMOVAL

CAUTION:

Before removing front axle assembly, disconnect ABS wheel
sensor from assembly and move it from front axle assem-
bly area.
Failure to do so may result in damage to sensor wires and
the sensor becoming inoperative.
1. Remove wheel bearing lock nut.

2. Remove brake caliper assembly and rotor.
Brake hose need not be disconnected from brake caliper.
In this case, suspend the caliper assembly with a wire so as
not to stretch the brake hose.
Be careful not to depress the brake pedal, to prevent the
piston from popping out.
Make sure brake hose is not twisted.

3. Separate tie-rod from knuckle with tool.
Install stud nut inverted on stud bolt to prevent damage to
stud bolt.

4. Remove kingpin cap and securing nut. Separate kingpin from

knuckle.

5. Separate drive shaft from knuckle with drift.
When removing drive shaft, cover drive shaft boots with
waste cloth to prevent damage to them.

SFA897A

SFA898A

SFA899A

HT72520000

SFA907A

SFA900A

Wood

FRONT AXLE

FA-11

●

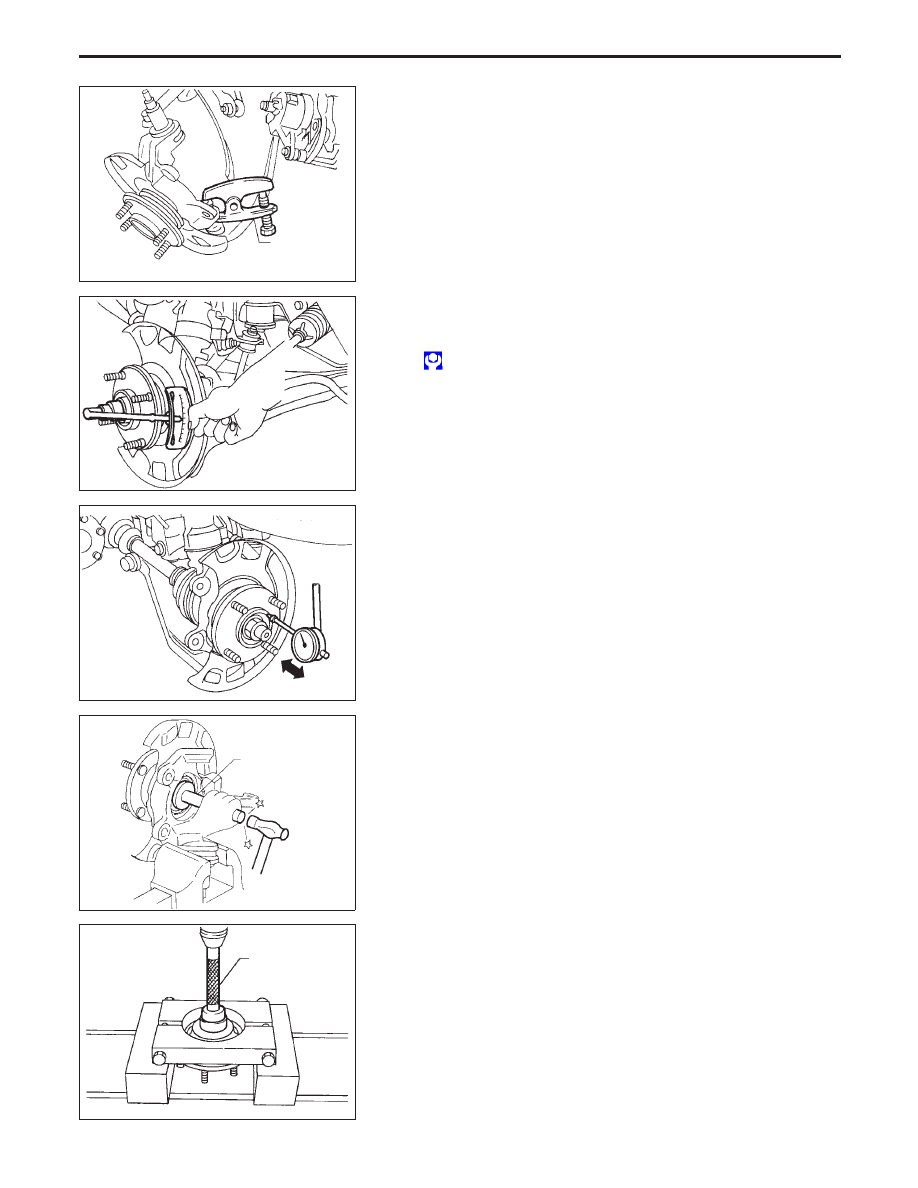

Remove ball joint securing nut. Separate from knuckle using
Tool (as for tie-rod).

INSTALLATION

●

Install knuckle with wheel hub.

●

Tighten wheel bearing lock nut.

: 236 - 313 N·m

(24 - 32 kg-m, 174 - 230 ft-lb)

●

Check that wheel bearings operate smoothly.

●

Check wheel bearing axial end play.

Axial end play:

0.05 mm (0.0020 in) or less.

DISASSEMBLY

CAUTION:

When removing wheel hub or wheel bearing from knuckle,
replace wheel bearing assembly (outer race, inner races and
grease seals) with a new one.

Wheel Hub

Drive out hub with inner race (outside) from knuckle with a suit-
able tool.

Wheel Bearing

When replacing wheel bearing, replace complete wheel
bearing assembly (including inner and outer races).

●

Remove bearing inner race (outside), then remove outer
grease seal.

SFA901A

HT72520000

SFA906A

SFA902A

SFA903A

Suitable tool

SFA654A

Suitable tool

FRONT AXLE

Wheel Hub and Knuckle (Cont’d)

FA-12
