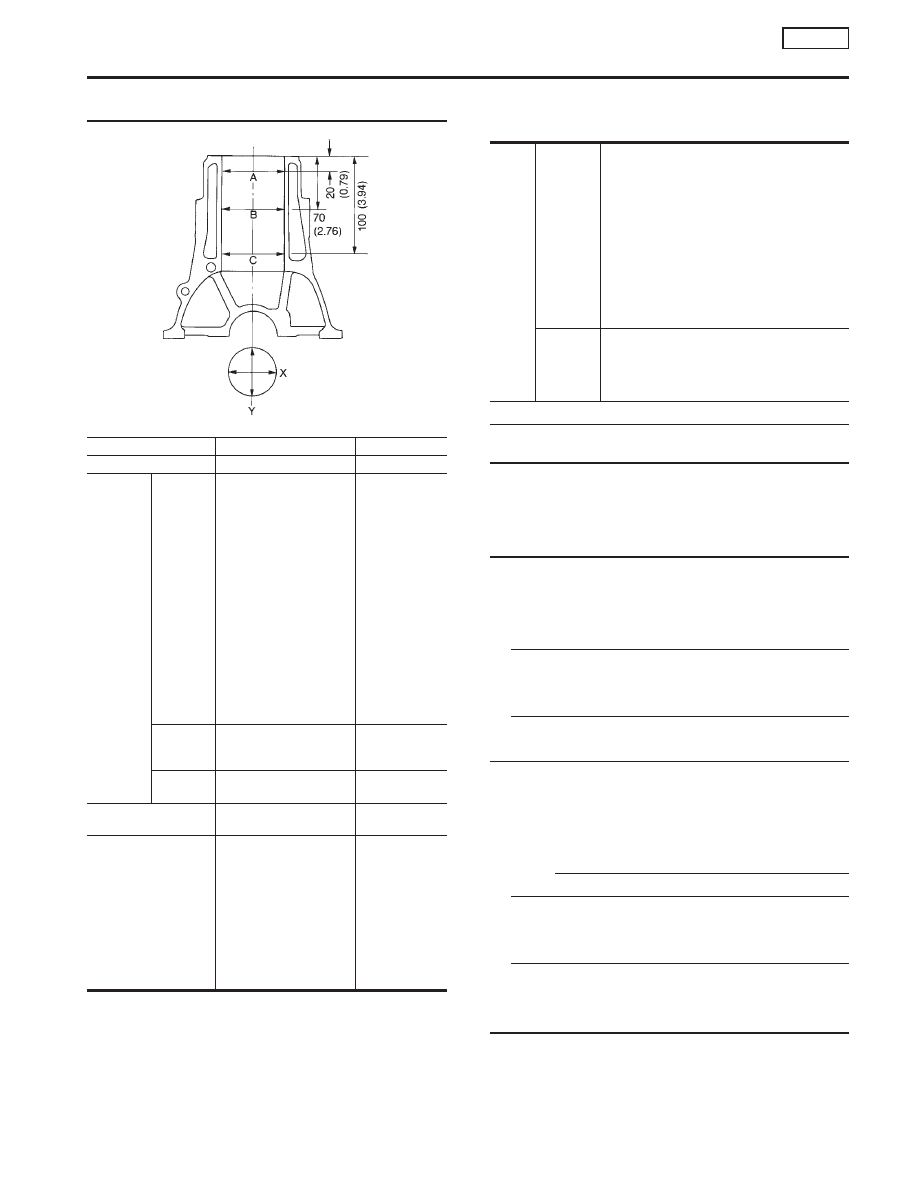

CYLINDER BLOCK

Unit: mm (in)

SEM902-A

Standard

Limit

Surface flatness

Less than 0.03 (0.0012)

0.10 (0.0039)

Cylinder
bore

Inner
diameter

Grade No. 1

0.2

(0.008)

84.500 - 84.510

(3.3268 - 3.3272)

Grade No. 2

84.510 - 84.520

(3.3272 - 3.3276)

Grade No. 3

84.520 - 84.530

(3.3276 - 3.3279)

Grade No. 4

84.530 - 84.540

(3.3279 - 3.3283)

Grade No. 5

84.540 - 84.550

(3.3283 - 3.3287)

Out-of-
round
(X − Y)

Less than 0.015 (0.0006)

0.04 (0.0016)

Taper
(A − B)

Less than 0.010 (0.0004)

0.04 (0.0016)

Piston to cylinder clear-
ance

0.030 - 0.050

(0.0012 - 0.0020)

—

Main journal inner
diameter

Grade No. 0

—

56.654 - 56.663

(2.2305 - 2.2308)

Grade No. 1

56.663 - 56.672

(2.2308 - 2.2312)

Grade No. 2

56.672 - 56.680

(2.2312 - 2.2315)

PISTON, PISTON RING AND PISTON PIN
Piston

Unit: mm (in)

Piston
skirt
diam-
eter

Standard

Grade No. 1

84.460 - 84.470

(3.3252 - 3.3256)

Grade No. 2

84.470 - 84.480

(3.3256 - 3.3260)

Grade No. 3

84.480 - 84.490

(3.3260 - 3.3264)

Grade No. 4

84.490 - 84.500

(3.3264 - 3.3268)

Grade No. 5

84.500 - 84.510

(3.3268 - 3.3272)

Oversize

0.25 (0.0098)

84.710 - 84.760

(3.3350 - 3.3370)

0.5 (0.020)

84.960 - 85.010

(3.3449 - 3.3468)

Measure position (From Top)

62 (2.44)

Piston pin hole diameter

27.991 - 27.999

(1.1020 - 1.1023)

Piston ring

Unit: mm (in)

Side clearance

Top

Standard

0.020 - 0.040 (0.0008 - 0.0016)

Limit

0.10 (0.0039)

2nd

Standard

0.050 - 0.085 (0.0020 - 0.0033)

Limit

0.10 (0.0039)

Oil

Standard

0.030 - 0.070 (0.0012 - 0.0028)

End gap

Top

Standard

Bore grade 1, 2, 3

0.22 - 0.32 (0.0087 - 0.0126)

Bore grade 4, 5

0.12 - 0.22 (0.0047 - 0.0087)

Limit

1.0 (0.039)

2nd

Standard

0.38 - 0.53 (0.0150 - 0.0209)

Limit

0.7 (0.028)

Oil

Standard

0.30 - 0.55 (0.0118 - 0.0217)

Limit

0.6 (0.024)

SERVICE DATA AND SPECIFICATIONS (SDS)

CD20T

Inspection and Adjustment (Cont’d)

EM-199

Piston pin

Unit: mm (in)

Piston pin outer diameter

27.994 - 28.000

(1.1021 - 1.1024)

Interference fit of piston pin to
piston

−0.004 to 0 (−0.0002 to 0)

Piston pin to connecting rod
clearance

0.025 - 0.044

(0.0010 - 0.0017)

CONNECTING ROD

Unit: mm (in)

Bend [per 100 mm (3.94 in)]

Standard

Less than 0.025 (0.0010)

Torsion

Standard

Less than 0.025 (0.0010)

Piston pin bore dia.

28.025 - 28.038

(1.1033 - 1.1039)

Big end play

Limit

0.3 (0.012)

CRANKSHAFT

Unit: mm (in)

Main journal dia.

Grade No. 0

52.967 - 52.975

(2.0853 - 2.0856)

Grade No. 1

52.959 - 52.967

(2.0850 - 2.0853)

Grade No. 2

52.951 - 52.959

(2.0847 - 2.0850)

Pin journal dia.

Grade No. 0

49.968 - 49.974

(1.9672 - 1.9675)

Grade No. 1

49.961 - 49.968

(1.9670 - 1.9672)

Grade No. 2

49.954 - 49.961

(1.9667 - 1.9670)

Out-of-round (X − Y) and
taper (A − B)

Standard

Less than 0.005 (0.0002)

Runout

Standard

Less than 0.05 (0.0020)

Free end play

Standard

0.05 - 0.18 (0.0020 - 0.0071)

Limit

0.3 (0.012)

AVAILABLE MAIN BEARINGS
No. 1, No. 2, No. 4 and No. 5 main bearings

Grade number

Thickness “T” mm (in)

Width “W” mm (in)

Identification color

0

1.816 - 1.820 (0.0715 - 0.0717)

Yellow

1

1.820 - 1.824 (0.0717 - 0.0718)

Green

2

1.824 - 1.828 (0.0718 - 0.0720)

20.0 (0.787)

17.8 (0.701)*

Brown

3

1.828 - 1.832 (0.0720 - 0.0721)

Black

4

1.832 - 1.836 (0.0721 - 0.0723)

Blue

*: Contacting width

No. 3 main bearings

Grade number

Thickness “T” mm (in)

Width “W” mm (in)

Identification color

0

1.816 - 1.820 (0.0715 - 0.0717)

Yellow

1

1.820 - 1.824 (0.0717 - 0.0718)

Green

2

1.824 - 1.828 (0.0718 - 0.0720)

27.95 (1.1004)

21.35 (0.8405)*

Brown

3

1.828 - 1.832 (0.0720 - 0.0721)

Black

4

1.832 - 1.836 (0.0721 - 0.0723)

Blue

*: Contacting width

SERVICE DATA AND SPECIFICATIONS (SDS)

CD20T

Inspection and Adjustment (Cont’d)

EM-200

Main bearing undersize

Unit: mm (in)

Crank journal diameter

STD

52.951 - 52.975

(2.0847 - 2.0856)

0.25 (0.0098) undersize

52.701 - 52.725

(2.0748 - 2.0758)

Connecting rod bearing undersize

Unit: mm (in)

Crank pin diameter

STD

Grade 0

Black

49.968 - 49.974

(1.9672 - 1.9675)

Grade 1

Yellow

49.961 - 49.968

(1.9670 - 1.9672)

Grade 2

Blue

49.954 - 49.961

(1.9667 - 1.9670)

0.08 (0.0031) undersize

49.874 - 49.894*

(1.9635 - 1.9643)

0.12 (0.0047) undersize

49.834 - 49.854*

(1.9620 - 1.9628)

0.25 (0.0098) undersize

49.704 - 49.724*

(1.9568 - 1.9576)

*: Reference value

Bearing clearance

Unit: mm (in)

Main bearing clearance

Standard

0.039 - 0.065

(0.0015 - 0.0026)

Connecting rod bearing clearance

Standard

0.031 - 0.055

(0.0012 - 0.0022)

TURBOCHARGER

Unit: mm (in)

Rotor shaft

Runout [TIR*]

0.056 - 0.127 (0.0022 - 0.0050)

End play

0.013 - 0.097 (0.0005 - 0.0038)

*: Total indicator reading

MISCELLANEOUS COMPONENTS

Unit: mm (in)

Flywheel

Runout [TIR*]

Less than 0.15 (0.0059)

*: Total indicator reading

SERVICE DATA AND SPECIFICATIONS (SDS)

CD20T

Inspection and Adjustment (Cont’d)

EM-201

NOTE

SERVICE DATA AND SPECIFICATIONS (SDS)

CD20T
