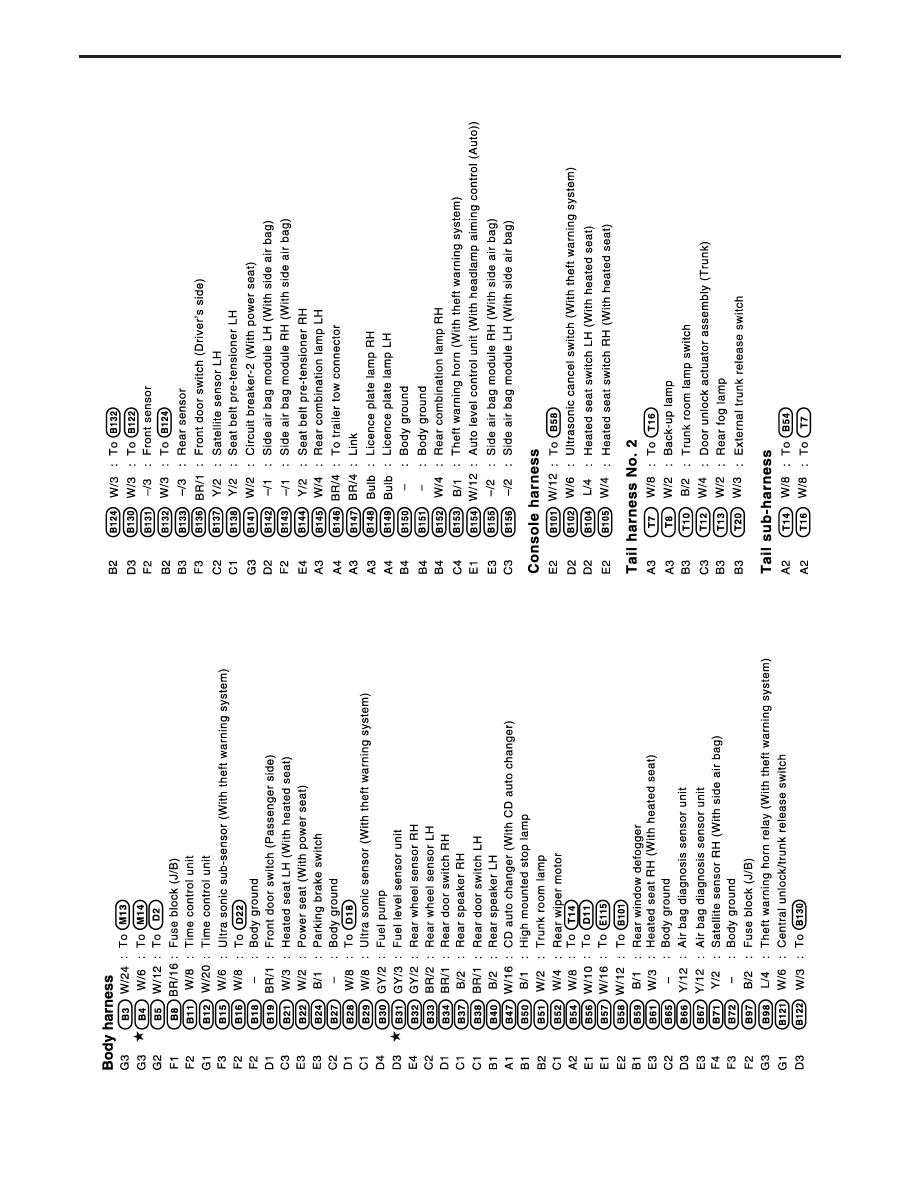

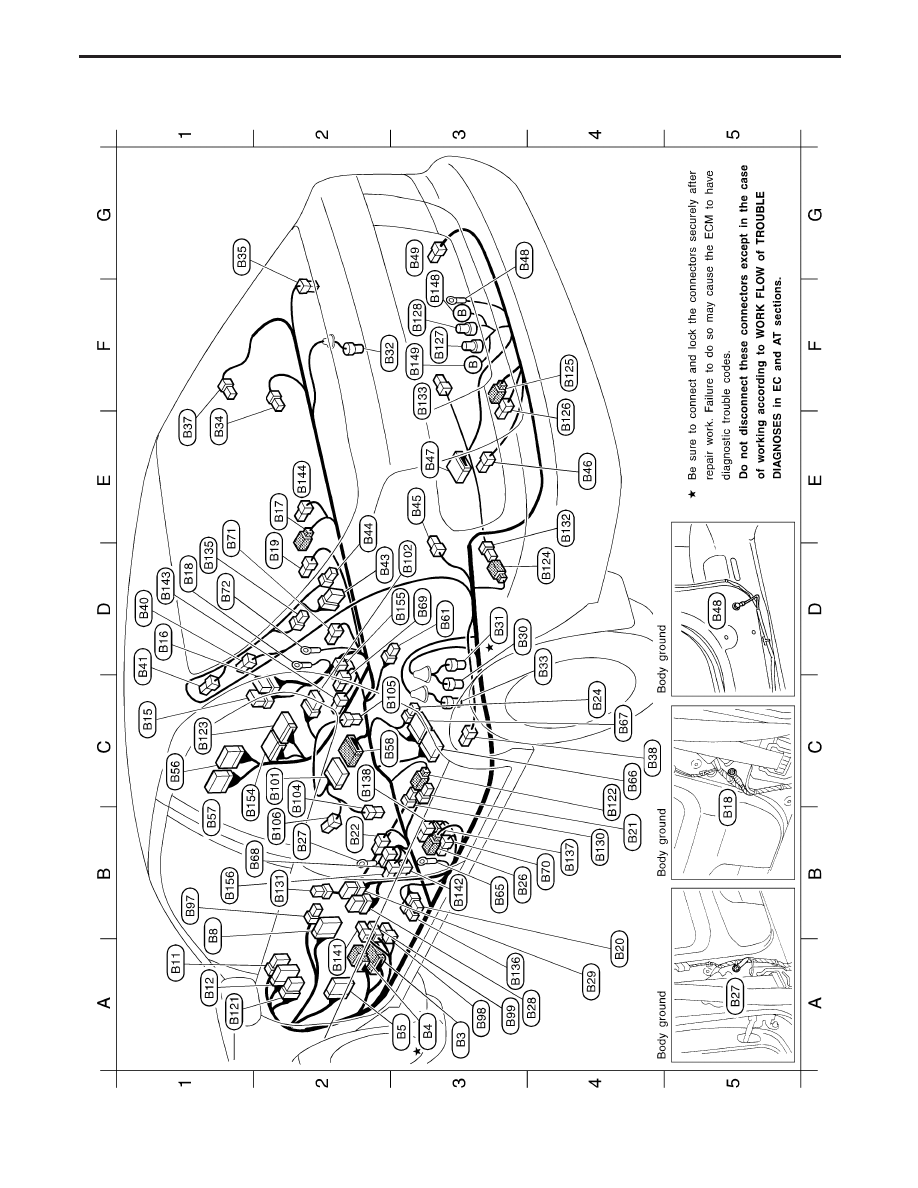

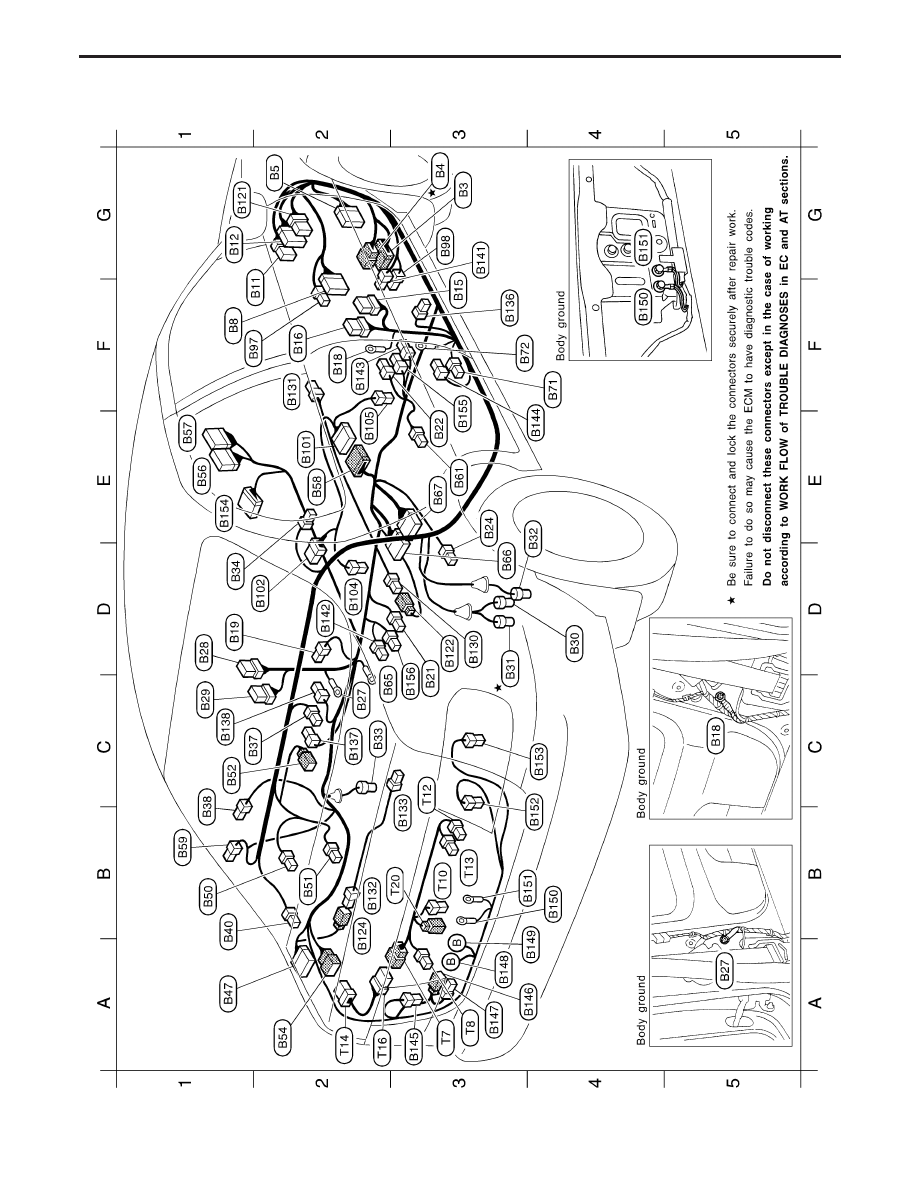

YEL256C Body harness G3 B3 W/24 : To M13 G3 ★ B4 W/6 : To M14 G2 B5 W/12 : To D2 F1 B8 BR/16 : Fuse block (J/B) F1 B11 W/8 : Time control unit G1 B12 W/20 : Time control unit F3 B15 W/6 : Ultra sonic sub-sensor F2 B16 W/8 : To D22 E4 B17 W/4 : Seat belt pre-tensioner (Driver’s side) F2 B18 — : Body ground D1 B19 BR/1 : Front door switch (Passenger side) F3 B20 B/3 : Front door switch (Driver’s side) C3 B21 W/3 : Heated seat LH E3 B22 W/2 : Power seat E3 B24 B/1 : Parking brake switch C1 B26 W/4 : Seat belt pre-tensioner (Passenger side) C2 B27 — : Body ground D1 B28 W/8 : To D18 C1 B29 W/8 : Ultra sonic sensor D4 B30 GY/2 : Fuel pump D3 ★ B31 GY/3 : Fuel level sensor unit E4 B32 GY/2 : Rear wheel sensor RH C2 B33 BR/2 : Rear wheel sensor LH D1 B34 BR/1 : Rear door switch RH C1 B37 B/2 : Rear speaker RH C1 B38 BR/1 : Rear door switch LH B1 B40 B/2 : Rear speaker LH A1 B47 W/16 : CD auto changer B1 B50 B/1 : High mounted stop lamp B2 B51 W/2 : Trunk room lamp C1 B52 W/4 : Rear wiper motor A2 B53 W/8 : To T1 A2 B54 W/8 : To T14 E1 B56 W/10 : To D11 E1 B57 W/16 : To E115 E2 B58 W/12 : To B101 B1 B59 B/1 : Rear window defogger E3 B61 W/3 : Heated seat RH C2 B65 — : Body ground D3 B66 Y/12 : Diagnosis sensor unit E3 B67 Y/12 : Diagnosis sensor unit C3 B68 Y/2 : Side air bag module LH E3 B69 Y/2 : Side air bag module RH C2 B70 OR/2 : Satellite sensor LH F4 B71 Y/2 : Satellite sensor RH F3 B72 — : Body ground F1 B97 B/2 : Fuse block (J/B) G3 B98 L/4 : Theft warning horn relay G3 B99 GY/2 : Circuit breaker-2 G1 B121 W/6 : Central unlock/trunk release switch D3 B122 W/3 : To B130 E1 B123 W/12 : Auto level control unit B2 B124 W/3 : To B132 D3 B130 W/3 : To B122 F2 B131 —/3 : Front sensor B2 B132 W/3 : To B124 B3 B133 —/3 : Rear sensor Console harness E2 B101 W/12 : To B58 D2 B102 W/6 : Ultrasonic cancel switch D2 B104 L/4 : Heated seat switch LH E2 B105 W/4 : Heated seat switch RH E2 B106 W/4 : Headlamp aiming switch Tail harness A2 T1 W/8 : To B53 A3 T2 W/4 : Rear combination lamp LH B4 T3 — : Body ground B4 T4 — : Body ground B4 T5 W/4 : Rear combination lamp RH C4 T6 B/1 : Theft warning horn A3 T9 BR/2 : License plate lamp LH A3 T17 BR/4 : Not used (To trailer tow connection) A3 T18 BR/4 : Link A3 T19 BR/2 : License plate lamp RH Tail harness No. 2 A3 T7 W/8 : To T16 A3 T8 W/2 : Back-up lamp B3 T10 B/2 : Trunk room lamp switch C3 T12 W/4 : Door unlock actuator assembly (Trunk) B3 T13 W/2 : Rear fog lamp B3 T20 W/3 : External trunk release switch Tail sub-harness A2 T14 W/8 : To B54 A2 T16 W/8 : To T7 HARNESS LA Body Harness (Cont ’d) EL-391 |
