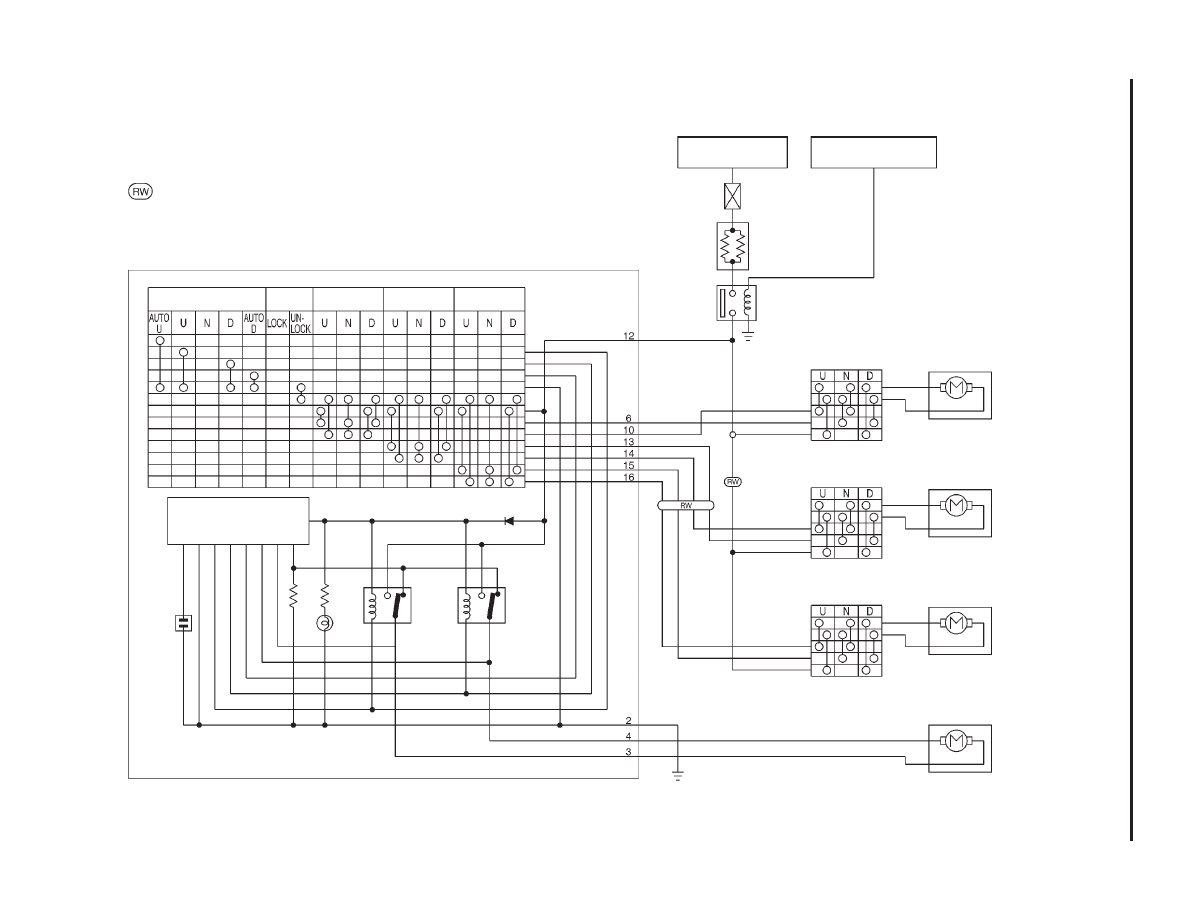

Schematic

YEL197C

: With rear power window

POWER WINDOW MAIN SWITCH

DRIVER’S SIDE

PASSENGER

SIDE

REAR LH

REAR RH

AUTO AMP.

ILL

UP
RELAY

DOWN
RELAY

BATTERY

(Via fusible link)

IGNITION SWITCH

ON or START

FUSIBLE LINK

CIRCUIT
BREAKER-1

POWER WIN-
DOW RELAY

FRONT POWER WIN-
DOW SUB-SWITCH

FRONT POWER WIN-
DOW
REGULATOR (PASSEN-
GER’S SIDE)

REAR POWER
WINDOW
SUB-SWITCH LH

REAR POWER
WINDOW
REGULATOR LH

REAR POWER
WINDOW
SUB-SWITCH RH

REAR POWER
WINDOW
REGULATOR RH

FRONT POWER
WINDOW
REGULATOR
(DRIVER’S SIDE)

LOCK

SWITCH

POWER

WINDOW

EL-239

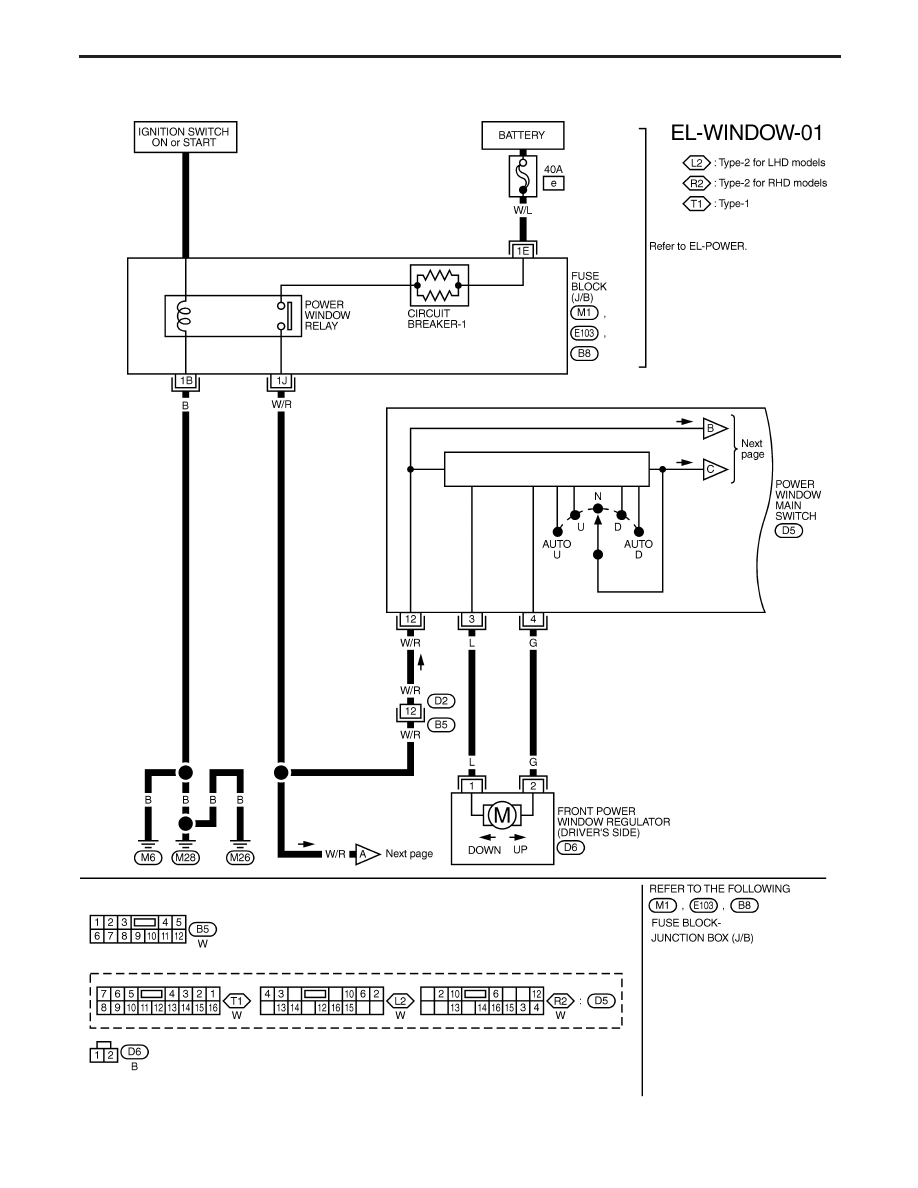

Wiring Diagram — WINDOW —

YEL894C

POWER WINDOW

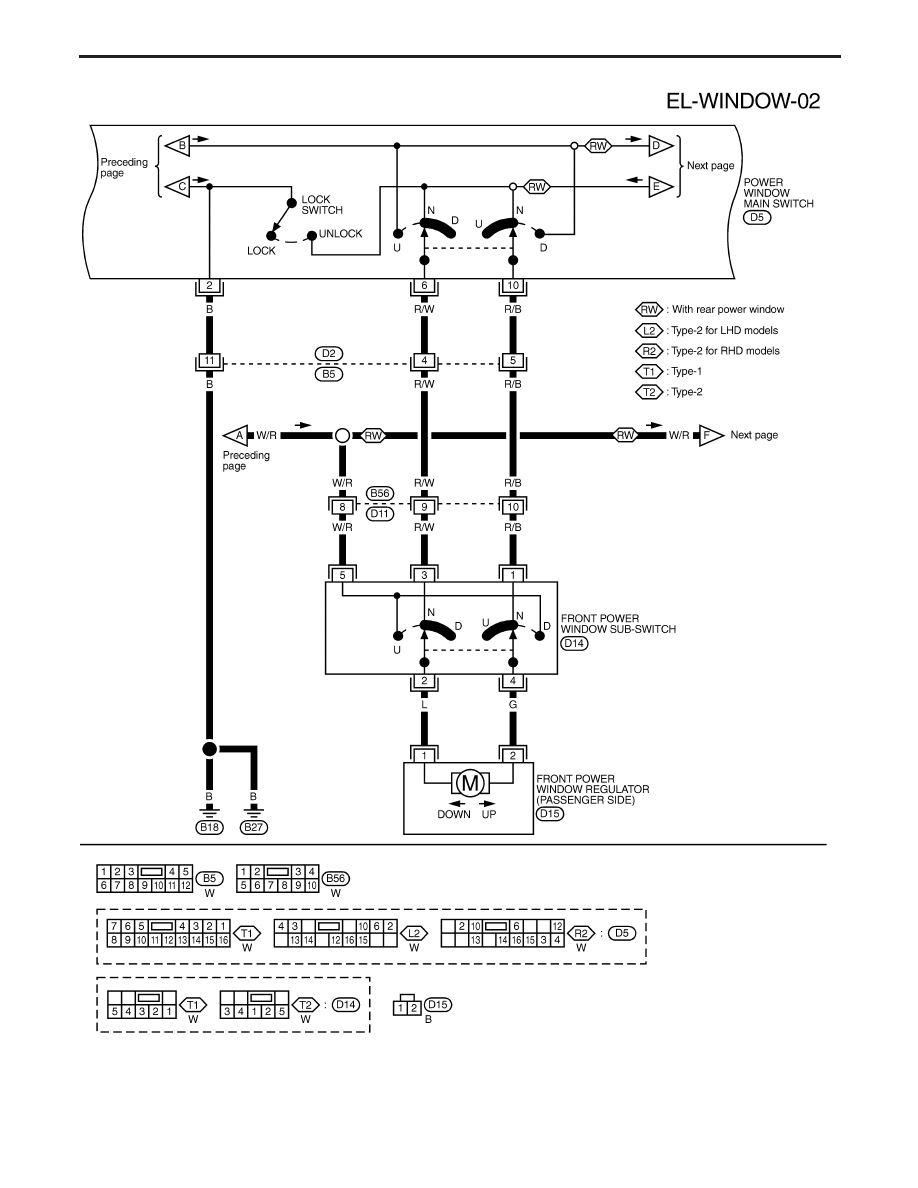

EL-240

YEL895C

POWER WINDOW

Wiring Diagram — WINDOW — (Cont’d)

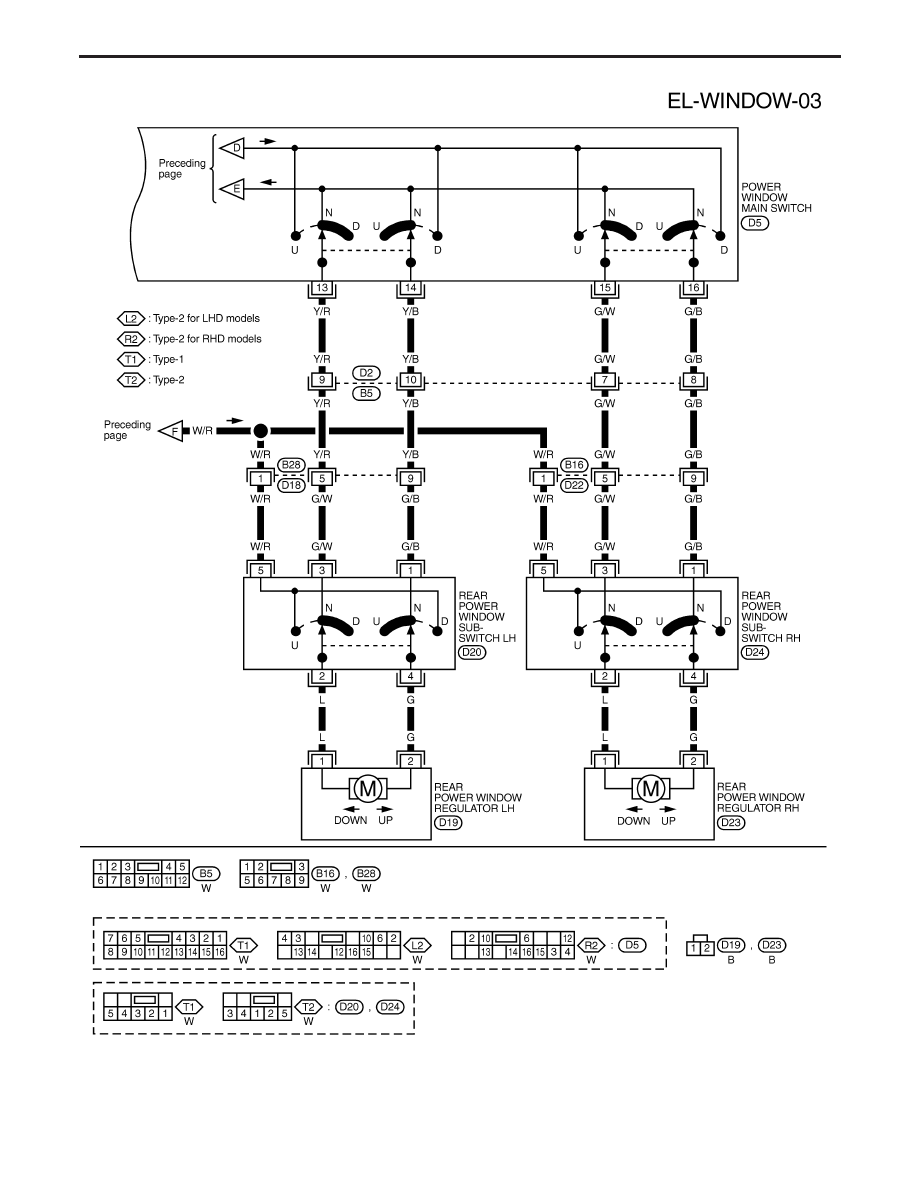

EL-241

YEL896C

POWER WINDOW

Wiring Diagram — WINDOW — (Cont’d)

EL-242
