Nissan Primera P11. Manual - part 341

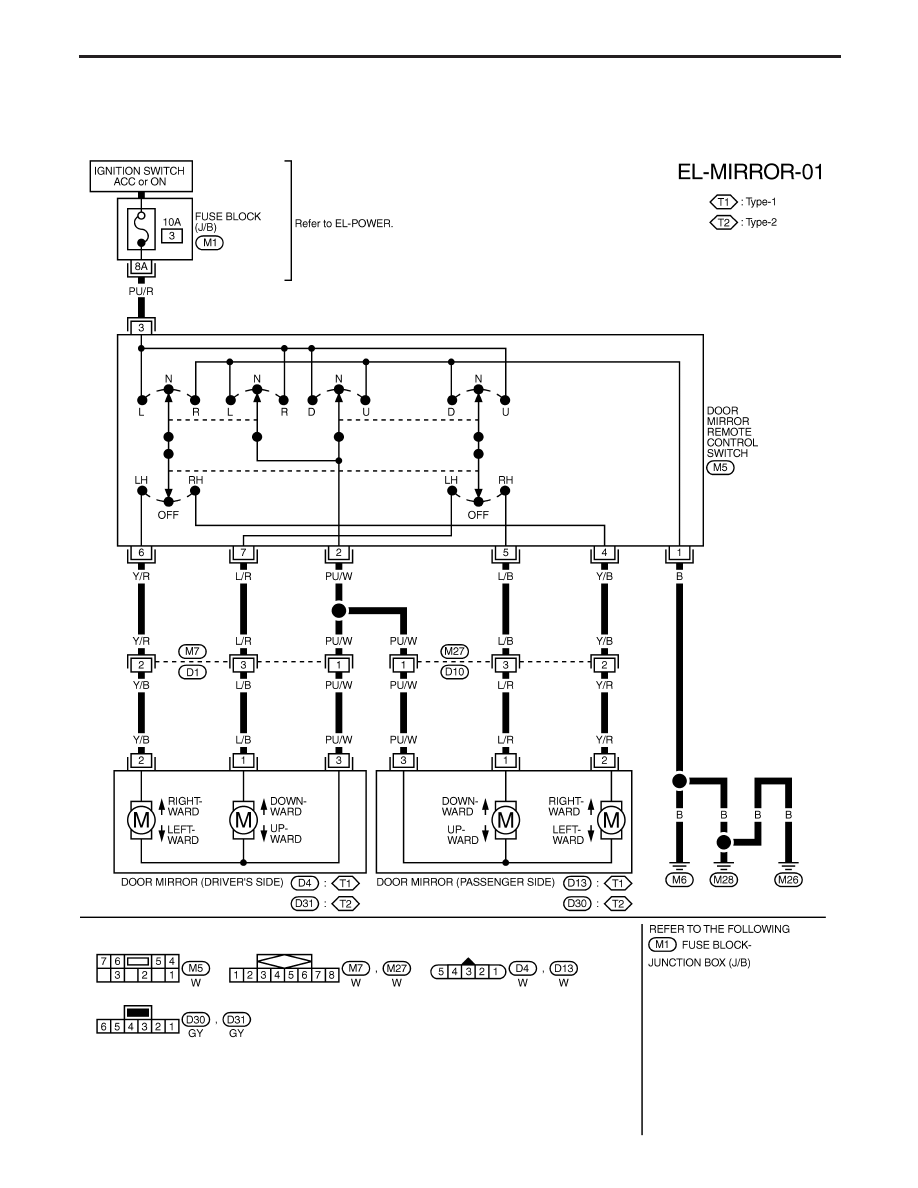

Wiring Diagram — MIRROR —

LHD models

★

For removal of door mirror, refer to “DOOR MIRROR” in BT section.

YEL890C

POWER DOOR MIRROR

EL-231

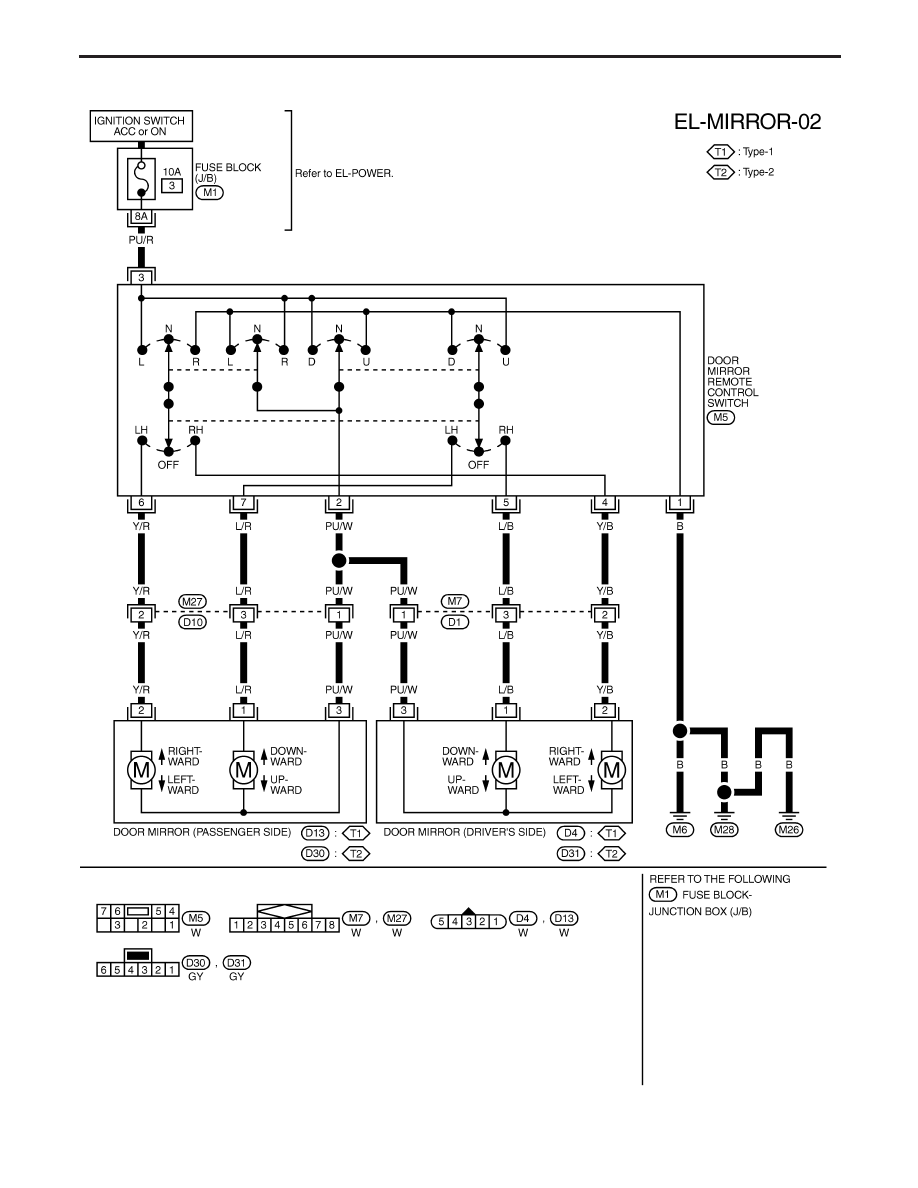

RHD models

YEL891C

POWER DOOR MIRROR

Wiring Diagram — MIRROR — (Cont’d)

EL-232

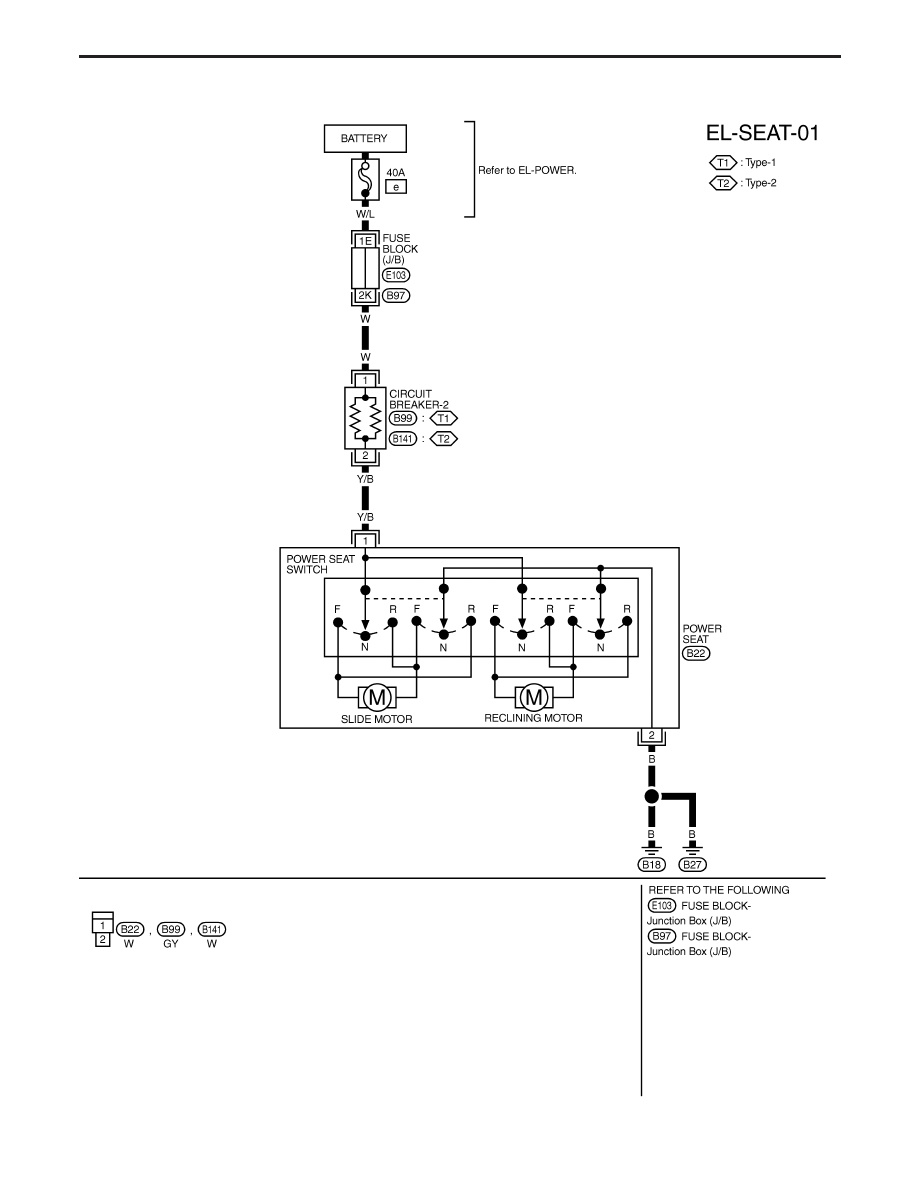

Power Seat/Wiring Diagram — SEAT —

YEL892C

POWER SEAT

EL-233

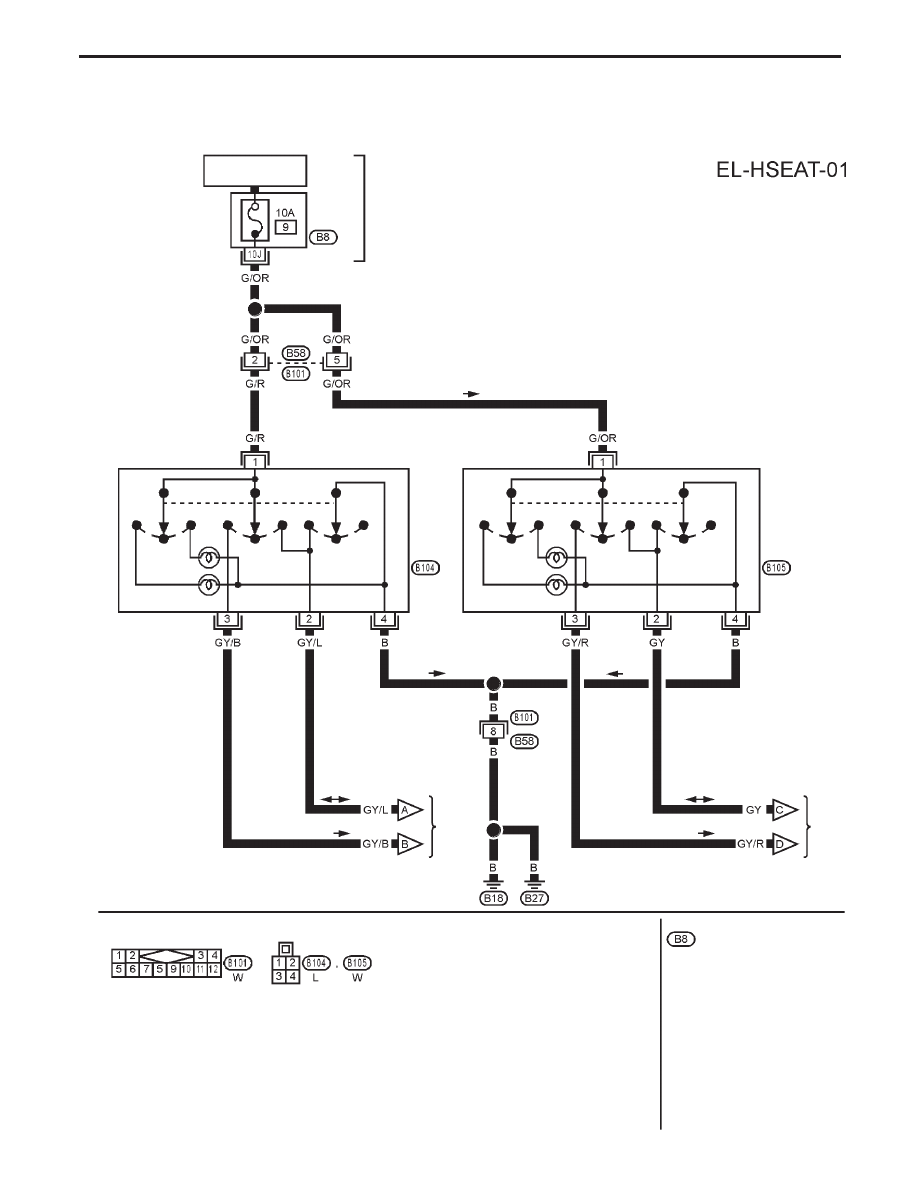

Heated Seat/Wiring Diagram — HSEAT —

★

For location of heating unit, refer to “SEAT” in BT section.

YEL195C

IGNITION SWITCH

ON or START

FUSE
BLOCK
(J/B)

Refer to EL-POWER

HIGH

OFF

LOW

HIGH

OFF

HIGH HIGH

OFF

LOW

HEATED
SEAT
SWITCH
LH

HIGH

OFF

LOW

HIGH

OFF

LOW

HIGH

OFF

LOW

HEATED
SEAT
SWITCH
RH

INDICATOR
LAMP

INDICATOR
LAMP

Next
page

Next
page

REFER TO THE FOLLOWING

FUSE BLOCK - Junction Box (J/B)

HEATED SEAT

EL-234
