YEL887C

REAR WINDOW DEFOGGER AND DOOR MIRROR DEFOGGER

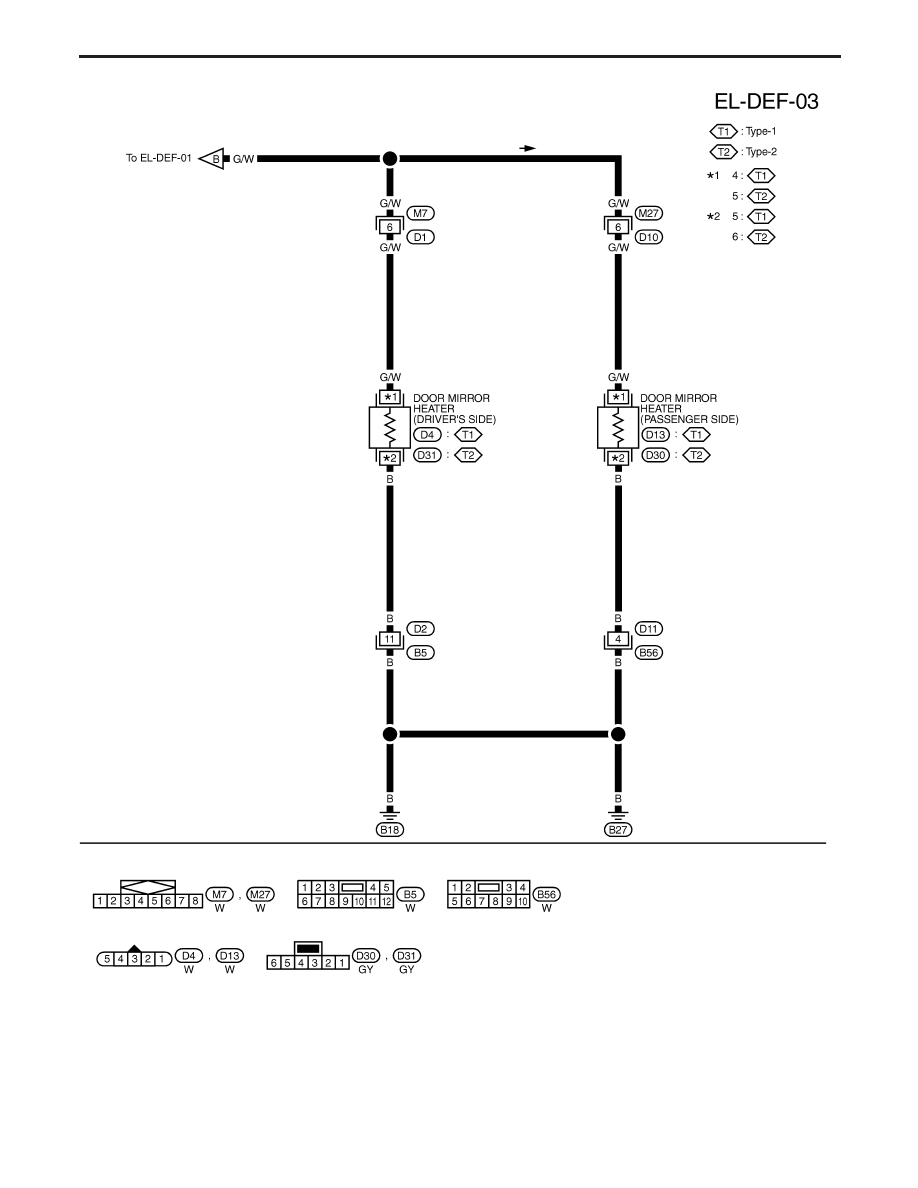

Wiring Diagram — DEF — (Cont’d)

EL-211

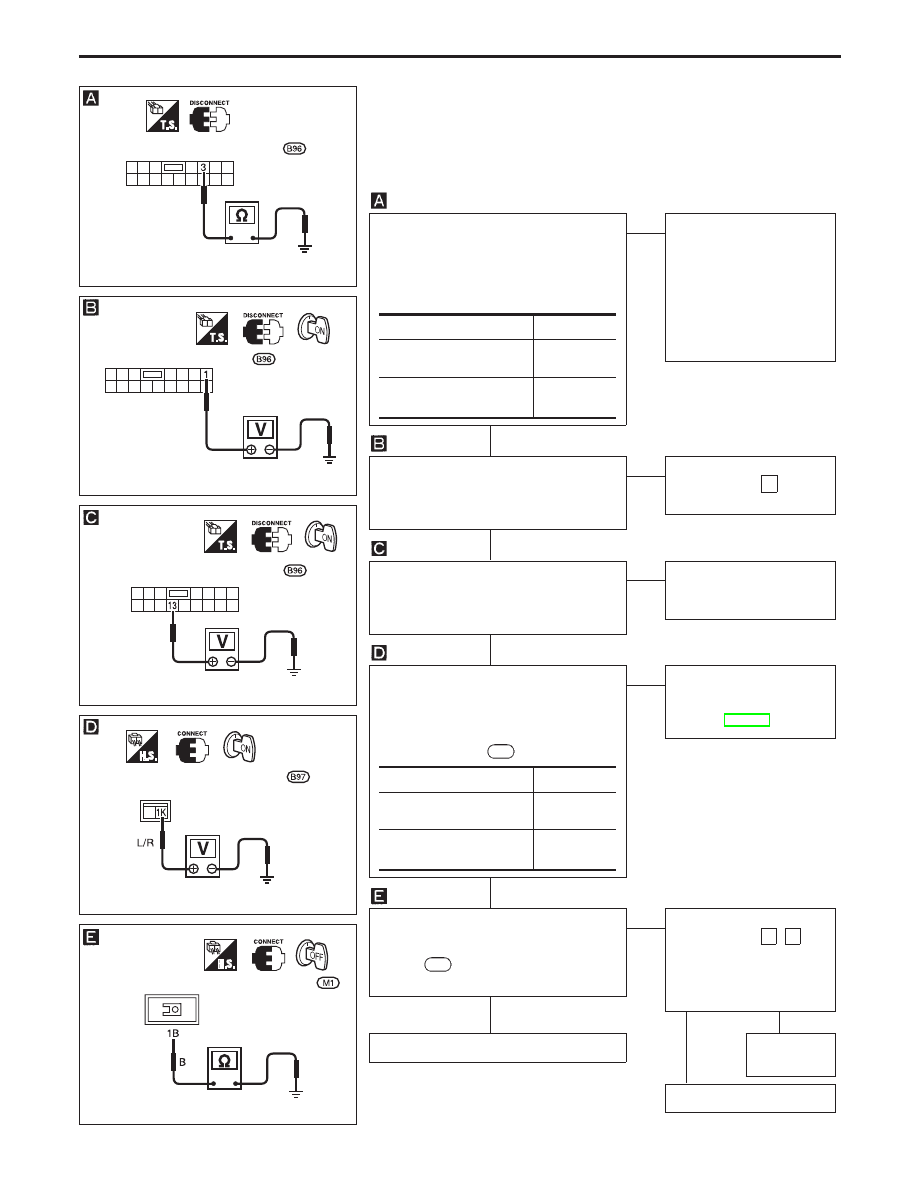

Trouble Diagnoses

DIAGNOSTIC PROCEDURE

SYMPTOM: Rear window defogger/door mirror

defogger does not activate, or does not
go off after activating.

CHECK REAR WINDOW DEFOGGER
INPUT SIGNAL.
1. Remove control unit from fuse block

(J/B).

2. Check continuity between control unit

harness terminal

쑗

3

and ground.

OK

왘

NG

Check the following.

●

Rear window defogger
switch

●

Harness for open or short
between control unit and
rear window defogger
switch

●

Rear window defogger
switch ground circuit

1. Turn ignition switch to ON position.
2. Check voltage between control unit termi-

nal

쑗

1

and ground.

Battery voltage should exist.

OK

왘

NG

Check the following.

●

10A fuse [No.

26

, located

in the fuse block (J/B)]

1. Turn ignition switch to ON position.
2. Check voltage between control unit termi-

nal

쑗

13

and ground.

Battery voltage should exist.

OK

왘

NG

Check the following.

●

Rear window defogger
relay

CHECK REAR WINDOW DEFOGGER
OUTPUT SIGNAL.
1. Install control unit to fuse block (J/B).
2. Turn ignition switch to ON POSITION.
3. Check voltage between fuse block (J/B)

harness terminal

1K

and ground.

NG

왘

OK

Check the following.

●

Rear window defogger
filament

(Refer to EL-213.)

CHECK CONTROL UNIT GROUND CIR-
CUIT.
Check continuity between fuse block (J/B)
terminal

1B

and ground.

Continuity should exist.

OK

왘

NG

Check the following.

●

15A fuse [No. 14 , 15 ,
located in the fuse block
(J/B)]

●

Rear window defogger
relay

OK

NG

Repair harness or connectors.

Replace
relay or fuse.

Replace control unit.

Condition

Continuity

Rear window defogger

switch is “OFF”.

No

Rear window defogger

switch is “ON”.

Yes

Condition

Voltage [V]

Rear window defogger

switch is “OFF”.

0

Rear window defogger

switch is “ON”.

Approx. 12

YEL438B

Time control unit connector

YEL439B

Time control unit connector

YEL440B

Time control unit connector

YEL441B

Fuse block (J/B) connector

YEL442B

Super multiple junction (SMJ) connector

왔

왔

왔

왔

왔

왔

왔

REAR WINDOW DEFOGGER AND DOOR MIRROR DEFOGGER

EL-212

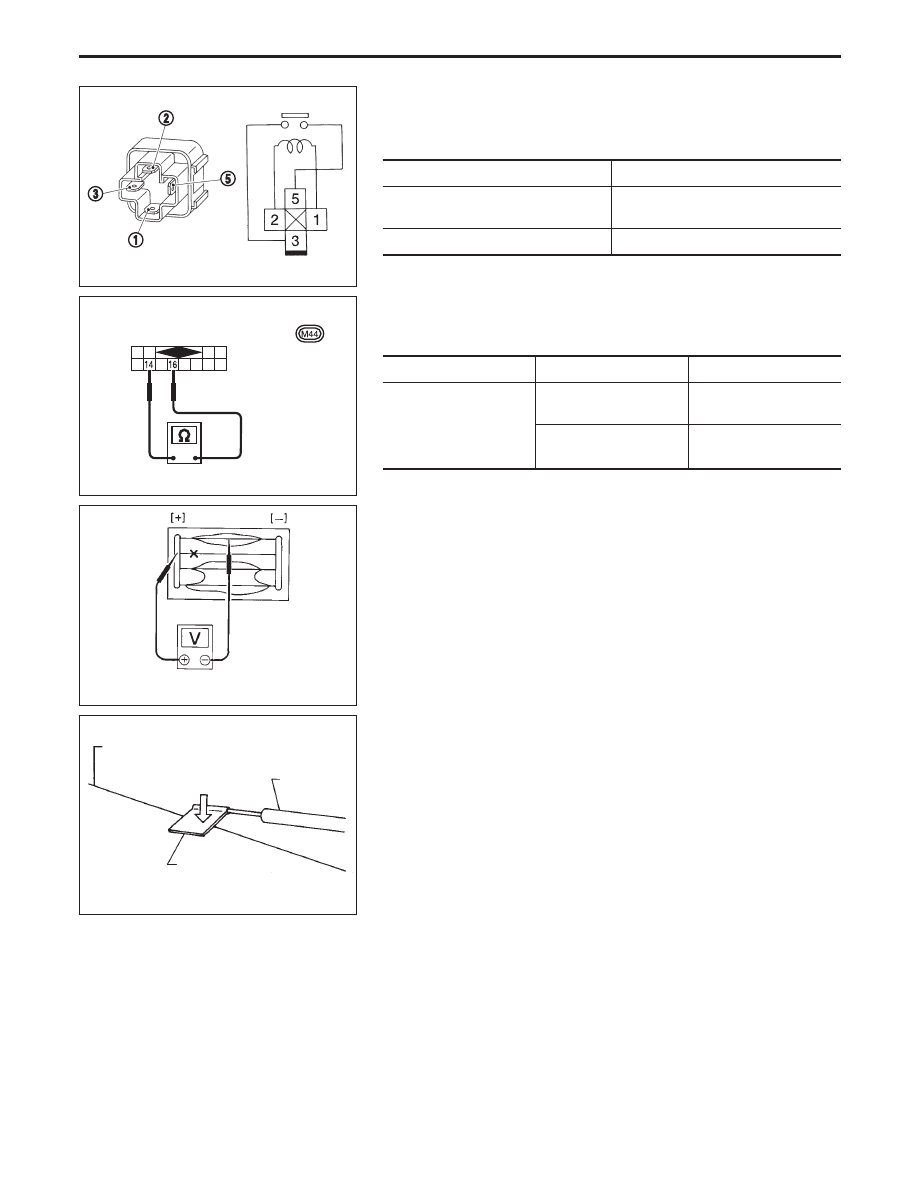

Electrical Components Inspection

REAR WINDOW DEFOGGER RELAY

Check continuity between terminals

쑗

3

and

쑗

5

.

Condition

Continuity

12V direct current supply between
terminals

쑗

1

and

쑗

2

Yes

No current supply

No

REAR WINDOW DEFOGGER SWITCH

Check continuity between terminals when rear window defogger
switch is pushed and released.

Terminals

Condition

Continuity

쑗

16

-

쑗

14

Rear window defogger
switch is pushed

Yes

Rear window defogger
switch is released

No

Filament Check

1. Attach probe circuit tester (in volt range) to middle portion of

each filament.

●

When measuring voltage, wrap tin foil around the top of
the negative probe. Then press the foil against the wire
with your finger.

YEL443B

YEL444B

Rear window defogger switch

SEL263

6 volts (normal filament)

SEL122R

Heat wire

Tester probe

Press

Tin foil

REAR WINDOW DEFOGGER AND DOOR MIRROR DEFOGGER

EL-213

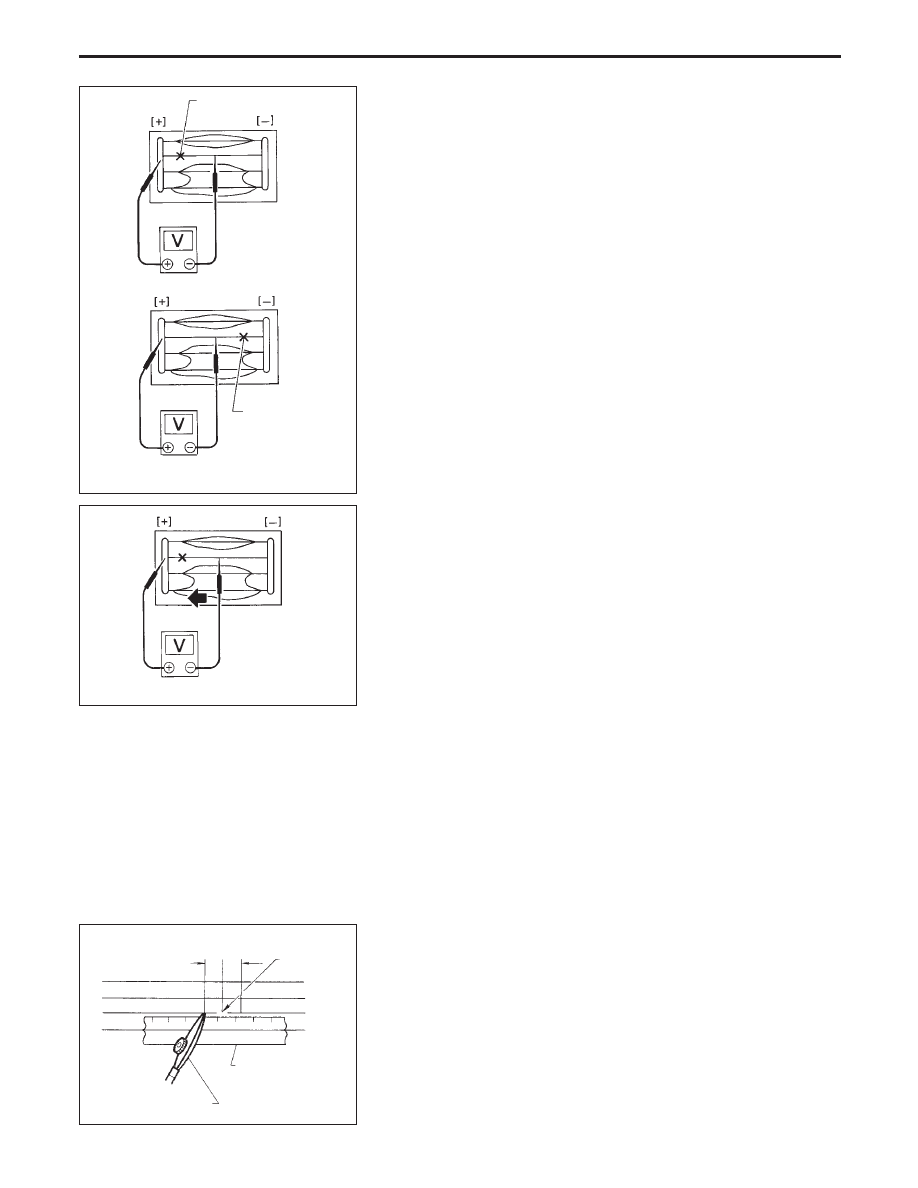

2. If a filament is burned out, circuit tester registers 0 or 12 volts.

3. To locate burned out point, move probe to left and right along

filament. Test needle will swing abruptly when probe passes
the point.

Filament Repair

REPAIR EQUIPMENT

1. Conductive silver composition (Dupont No. 4817 or equiva-

lent)

2. Ruler 30 cm (11.8 in) long
3. Drawing pen
4. Heat gun
5. Alcohol
6. Cloth

REPAIRING PROCEDURE

1. Wipe broken heat wire and its surrounding area clean with a

cloth dampened in alcohol.

2. Apply a small amount of conductive silver composition to tip

of drawing pen.

Shake silver composition container before use.
3. Place ruler on glass along broken line. Deposit conductive

silver composition on break with drawing pen. Slightly over-
lap existing heat wire on both sides [preferably 5 mm (0.20
in)] of the break.

SEL265

Burned out point

12 volts

Burned out point

0 volts

SEL266

BE540

Heat wire

5

(0.20)

5

(0.20)

Break

Ruler

Drawing pen

Unit: mm (in)

REAR WINDOW DEFOGGER AND DOOR MIRROR DEFOGGER

Filament Check (Cont’d)

EL-214
