Electrical Components Inspection

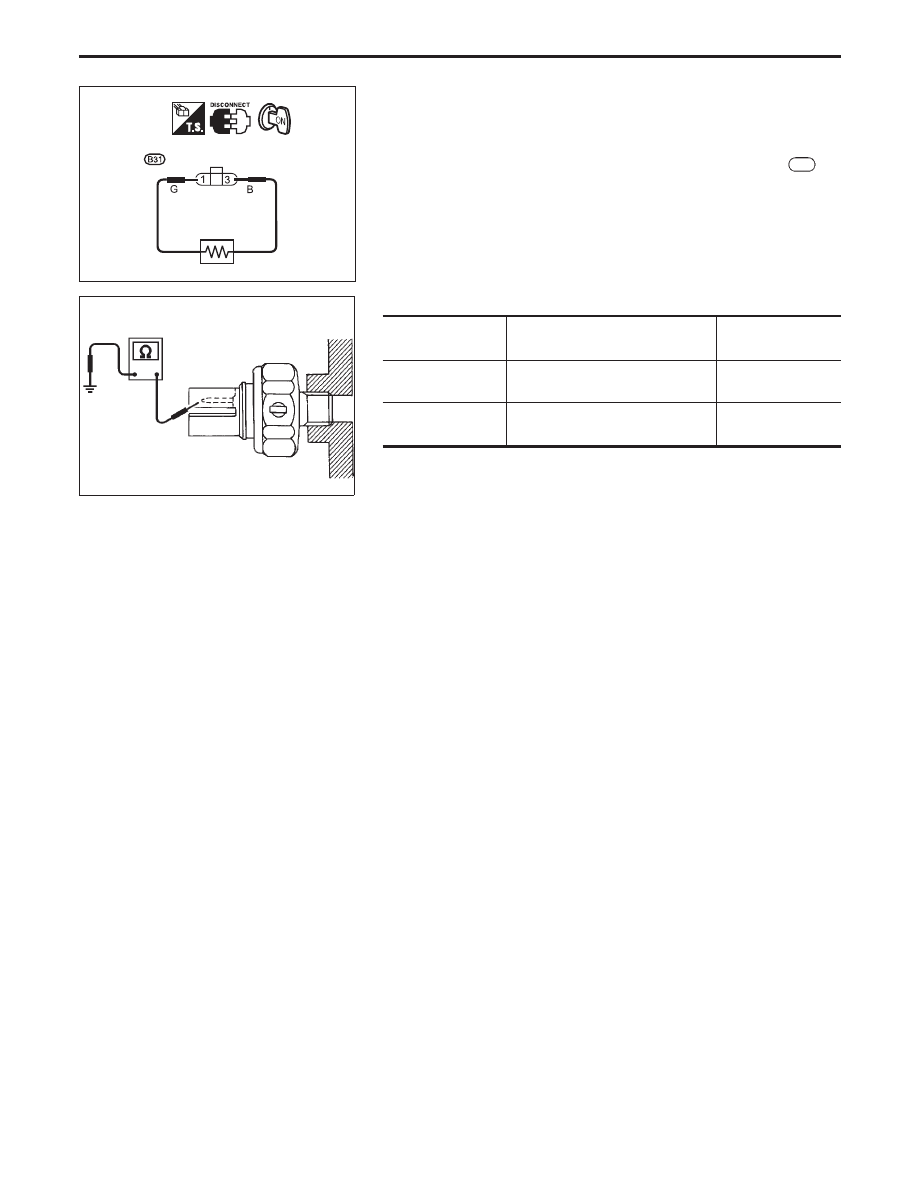

FUEL WARNING LAMP OPERATION CHECK

1. Turn ignition switch “OFF”.
2. Disconnect fuel level sensor unit harness connector

B31

.

3. Connect a resistor (172 - 180

Ω

) between fuel tank gauge unit

harness connector terminals

쑗

1

and

쑗

3

.

4. Turn ignition switch “ON”.

The fuel warning lamp should come on.

OIL PRESSURE SWITCH CHECK

Oil pressure

kPa (kg/cm

2

, psi)

Continuity

Engine start

More than 10 - 20

(0.1 - 0.2, 1 - 3)

NO

Engine stop

Less than 10 - 20

(0.1 - 0.2, 1 - 3)

YES

Check the continuity between the terminals of oil pressure switch
and body ground.

YEL455B

Fuel level sensor unit connector

172 - 180

Ω

resistor

MEL425F

Ohmmeter

WARNING LAMPS

EL-179

System Description

The warning chime is combined with the time control unit.
The light warning chime will not sound, when ignition switch in the ON or START position. (When power
supply exists at time control unit terminal

쑗

1

.)

LIGHT WARNING CHIME

With ignition switch in the OFF position, driver’s door open, and lighting switch in 1ST or 2ND position,
warning chime will sound. A battery positive voltage is supplied

●

from lighting switch terminal

쑗

12

or daytime light control unit terminal

쑗

6

●

to time control unit terminal

쑗

10

.

Ground is supplied

●

through driver side door switch

●

to time control unit terminal

쑗

6

.

WARNING CHIME

EL-180

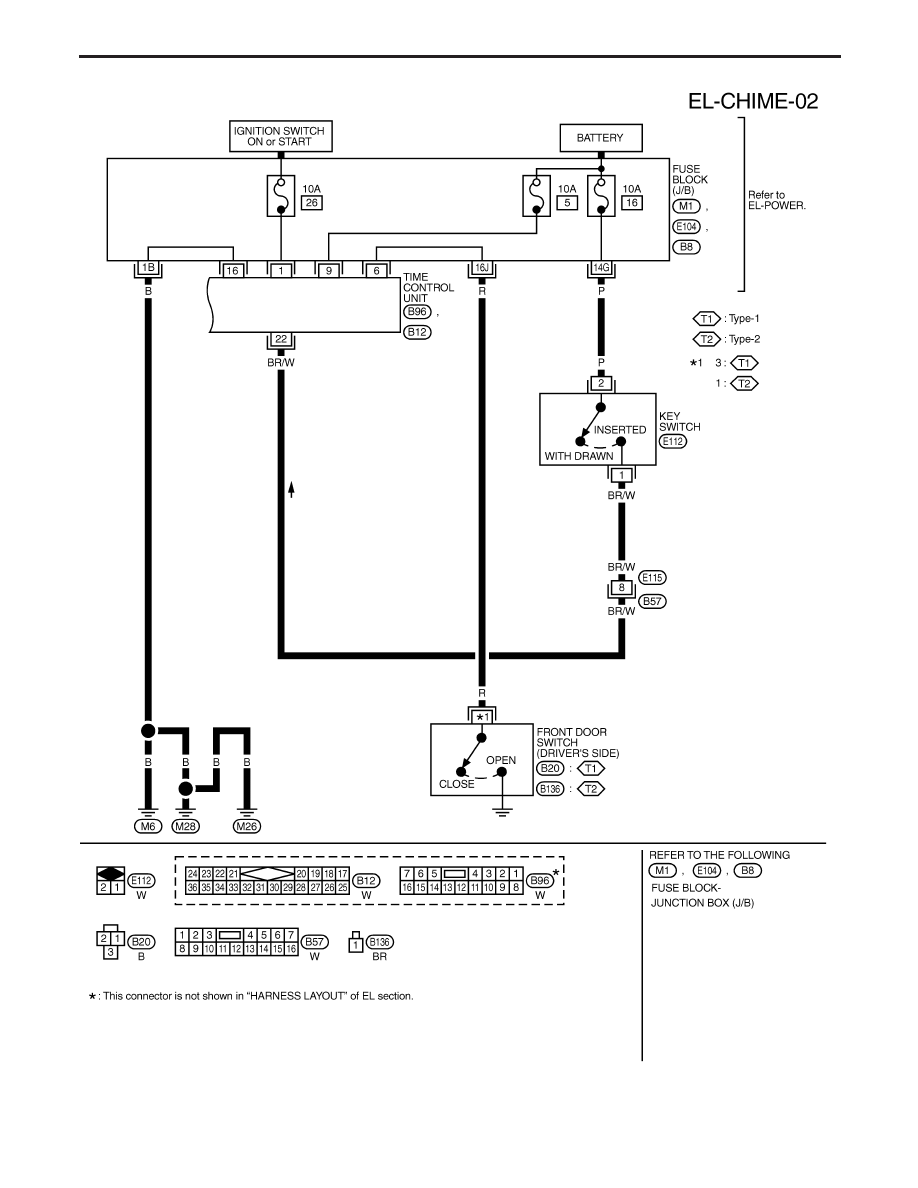

Wiring Diagram — CHIME —
