Nissan Primera P11. Manual - part 310

Wiring Diagram — BACK/L —

YEL149C

IGNITION SWITCH

ON or START

FUSE BLOCK
(J/B)

Refer to EL-POWER.

: With CVT

: With M/T

: With GA engine or diesel engine

: With SR engine or QG engine

: Wagon models

: 4 door models and

5 door hatchback models

PARK/NEUTRAL
POSITION
SWTICH

OTHERS

BACK-UP
LAMP SWITCH

Next page

To EL-BACK/L-03

REFER TO THE FOLLOWING

FUSE BLOCK - Junction Box (J/B)

P

R

N

D

L

BACK-UP LAMP

EL-107

4-DOOR MODELS AND 5-DOOR HATCH-BACK MODELS

YEL150C

Preceding
page

: LHD models

: RHD models

: 4 doors models

: 5 door hatchback models

BACK-UP
LAMP

BACK-UP
LAMP

BACK-UP
LAMP

BACK-UP
LAMP

BACK-UP LAMP

Wiring Diagram — BACK/L — (Cont’d)

EL-108

WAGON MODELS

YEL270C

To
EL-BACK/L-01

REAR COMBINA-
TION LAMP LH
(BACK-UP LAMP)

REAR
COMBINATION
LAMP RH
(BACK-UP LAMP)

: LHD models

: RHD models

BACK-UP LAMP

Wiring Diagram — BACK/L — (Cont’d)

EL-109

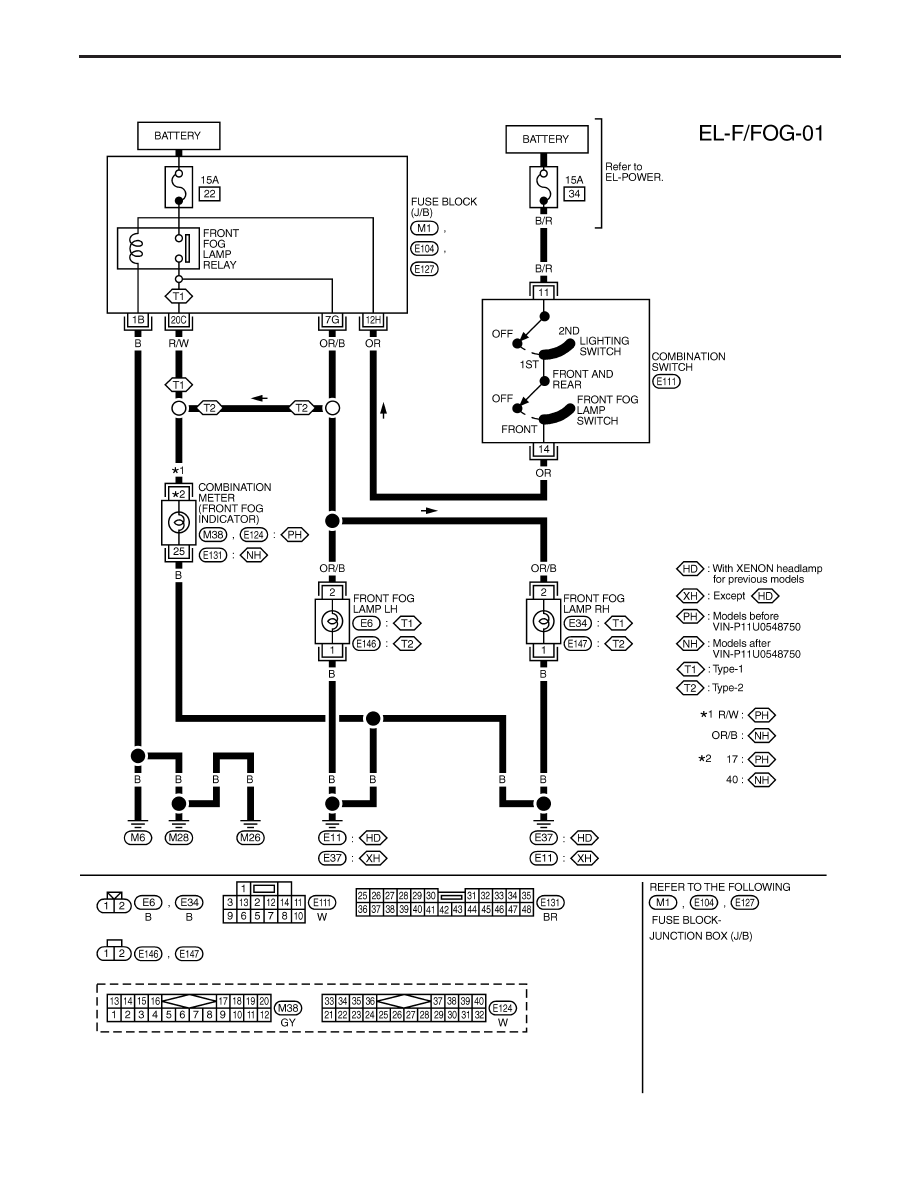

Wiring Diagram — F/FOG —

YEL845C

FRONT FOG LAMP

EL-110
