REMOVE INJECTOR

1. Confirm that the engine is cooled down and there are no fire hazards near the vehicle.
2. Turn ignition switch “OFF”.
3. Remove injector assembly. Refer to EC-SR-32. Keep fuel hose and all injectors connected to injector gallery.

©

GO TO 8.

8

CHECK INJECTOR

1. Disconnect all injector harness connectors.
2. Disconnect all ignition coil harness connectors.
3. Prepare pans or saucers under each injectors.
4. Crank engine for about 3 seconds. Make sure fuel does not drip from injector.

OK or NG

OK (Does not drip)

©

GO TO 9.

NG (Drips)

©

Replace the injectors from which fuel is dripping. Always replace O-ring with new one.

9

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-SR-114.

©

INSPECTION END

DTC P0172 FUEL INJECTION SYSTEM FUNCTION

(RICH SIDE)

SR20DE

Diagnostic Procedure (Cont’d)

EC-223

On Board Diagnosis Logic

NCEC0202

If a misfire occurs, the engine speed will fluctuate. If the fluctuation is detected by the crankshaft position sen-
sor (OBD), the misfire is diagnosed.

Sensor

Input Signal to ECM

ECM function

Crankshaft position sensor (OBD)

Engine speed

On board diagnosis of misfire

The misfire detection logic consists of the following two conditions.
1. One Trip Detection Logic (Three Way Catalyst Damage)

On the first trip that a misfire condition occurs that can damage the three way catalyst (TWC) due to
overheating, the MI will blink.
When a misfire condition occurs, the ECM monitors the CKP sensor signal every 200 engine revolutions
for a change.
When the misfire condition decreases to a level that will not damage the TWC, the MI will turn off.
If another misfire condition occurs that can damage the TWC on a second trip, the MI will blink.
When the misfire condition decreases to a level that will not damage the TWC, the MI will remain on.
If another misfire condition occurs that can damage the TWC, the MI will begin to blink again.

2. Two Trip Detection Logic (Exhaust quality deterioration)

For misfire conditions that will not damage the TWC (but will affect exhaust vehicle emissions), the MI will
only light when the misfire is detected on a second trip. During this condition, the ECM monitors the CKP
sensor signal every 1,000 engine revolutions.
A misfire malfunction can be detected on any one cylinder or on multiple cylinders.

DTC No.

Malfunction is detected when ...

Check Items (Possible Cause)

P0300
0300

I

Multiple cylinders misfire.

I

Improper spark plug

I

Insufficient compression

I

Incorrect fuel pressure

I

The injector circuit is open or shorted

I

Injectors

I

Intake air leak

I

The ignition secondary circuit is open or
shorted

I

Lack of fuel

I

Heated oxygen sensor 1 (front)

I

Drive plate/Flywheel

I

Incorrect distributor rotor

P0301
0301

I

No. 1 cylinder misfires.

P0302
0302

I

No. 2 cylinder misfires.

P0303
0303

I

No. 3 cylinder misfires.

P0304
0304

I

No. 4 cylinder misfires.

DTC Confirmation Procedure

NCEC0203

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 9 seconds
before conducting the next test.
TESTING CONDITION:

I

Always perform at a temperature above −10°C (14°F).

With CONSULT-II

1)

Turn ignition switch “ON”, and select “DATA MONITOR” mode
with CONSULT-II.

2)

Start engine and warm it up to normal operating temperature.

3)

Turn ignition switch “OFF” and wait at least 9 seconds.

4)

Start engine again and drive at 1,500 - 3,000 rpm for at least
3 minutes.
Hold the accelerator pedal as steady as possible.

NOTE:
Refer to the freeze frame data for the test driving conditions.
5)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-SR-225.

With GST

Follow the procedure “With CONSULT-II” above.

NEF068A

DTC P0300 - P0304 NO. 4 - 1 CYLINDER MISFIRE,

MULTIPLE CYLINDER MISFIRE

SR20DE

On Board Diagnosis Logic

EC-224

Diagnostic Procedure

NCEC0204

1

CHECK FOR INTAKE AIR LEAK

1. Start engine and run it at idle speed.
2. Listen for the sound of the intake air leak.

OK or NG

OK

©

GO TO 2.

NG

©

Discover air leak location and repair.

2

CHECK FOR EXHAUST SYSTEM CLOGGING

Stop engine and visually check exhaust tube, three way catalyst and muffler for dents.

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace it.

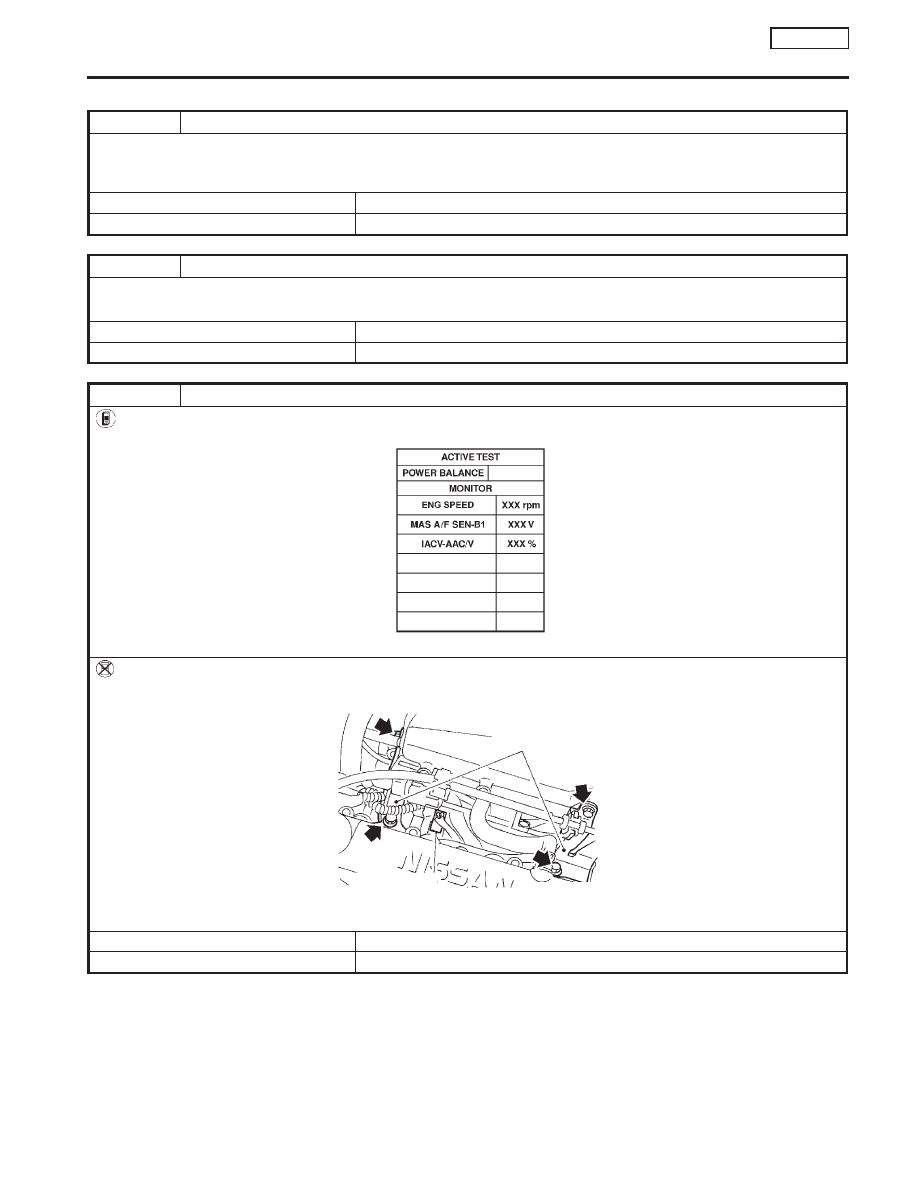

3

PERFORM POWER BALANCE TEST

With CONSULT-II

1. Perform “POWER BALANCE” in “ACTIVE TEST” mode.

NEF105A

2. Is there any cylinder which does not produce a momentary engine speed drop?

Without CONSULT-II

When disconnecting each injector harness connector one at a time, is there any cylinder which does not produce a momentary engine
speed drop?

SEF233X

Yes or No

Yes

©

GO TO 5.

No

©

GO TO 8.

Remove to
test other injectors

Injector harness
connector (for No. 2 cylinder)

DTC P0300 - P0304 NO. 4 - 1 CYLINDER MISFIRE,

MULTIPLE CYLINDER MISFIRE

SR20DE

Diagnostic Procedure

EC-225

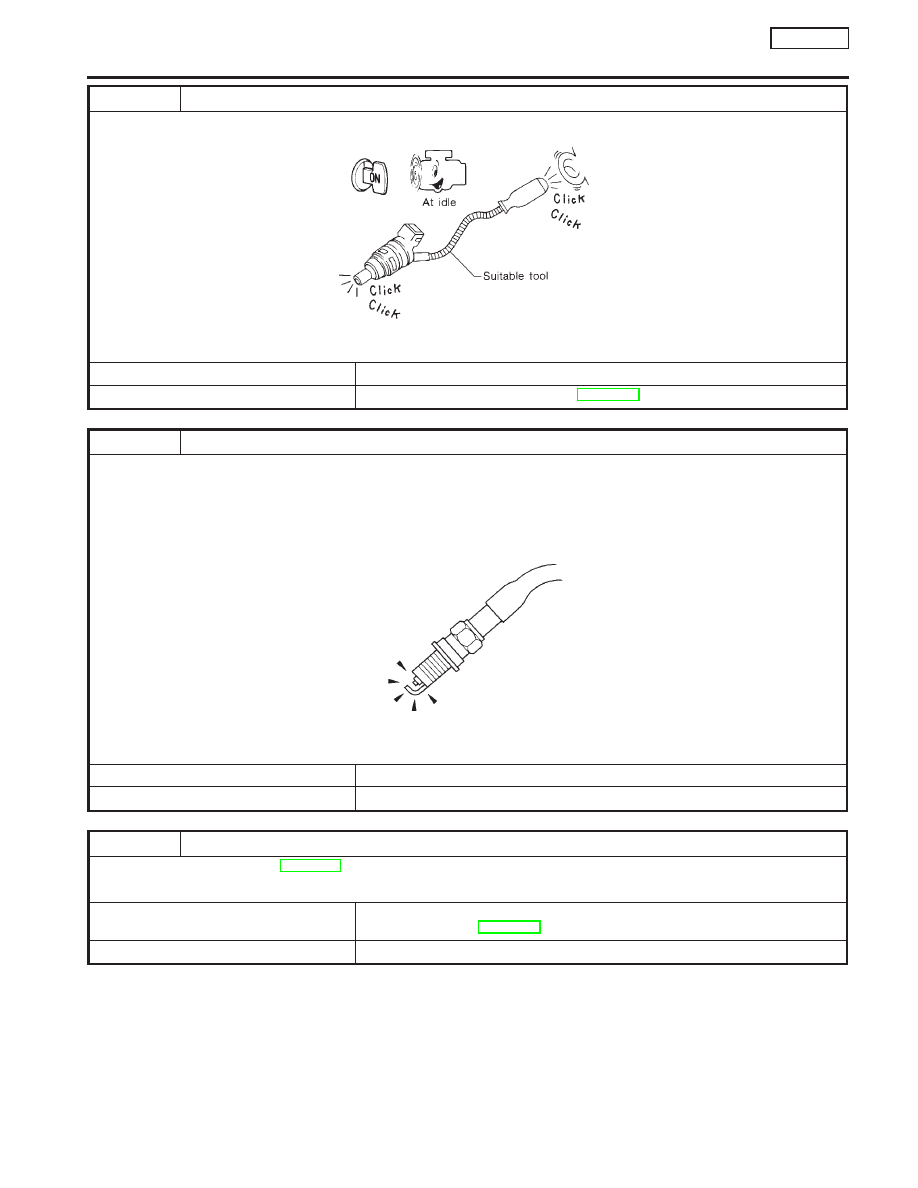

4

CHECK INJECTOR

Does each injector make an operating sound at idle?

MEC703B

Yes or No

Yes

©

GO TO 6.

No

©

Check injector(s) and circuit(s). Refer to EC-SR-304.

5

CHECK IGNITION SPARK

1. Turn Ignition switch “OFF”.
2. Disconnect ignition wire from spark plug.
3. Connect a known good spark plug to the ignition wire.
4. Place end of spark plug against a suitable ground and crank engine.
5. Check for spark.

SEF282G

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

6

CHECK IGNITION WIRES

Refer to “Component Inspection”, EC-SR-229.

OK or NG

OK

©

Check distributor rotor head for incorrect parts. Check ignition coil, power transistor and
their circuits. Refer to EC-SR-310.

NG

©

Replace.

Ignition wire

Spark plug

DTC P0300 - P0304 NO. 4 - 1 CYLINDER MISFIRE,

MULTIPLE CYLINDER MISFIRE

SR20DE

Diagnostic Procedure (Cont’d)
