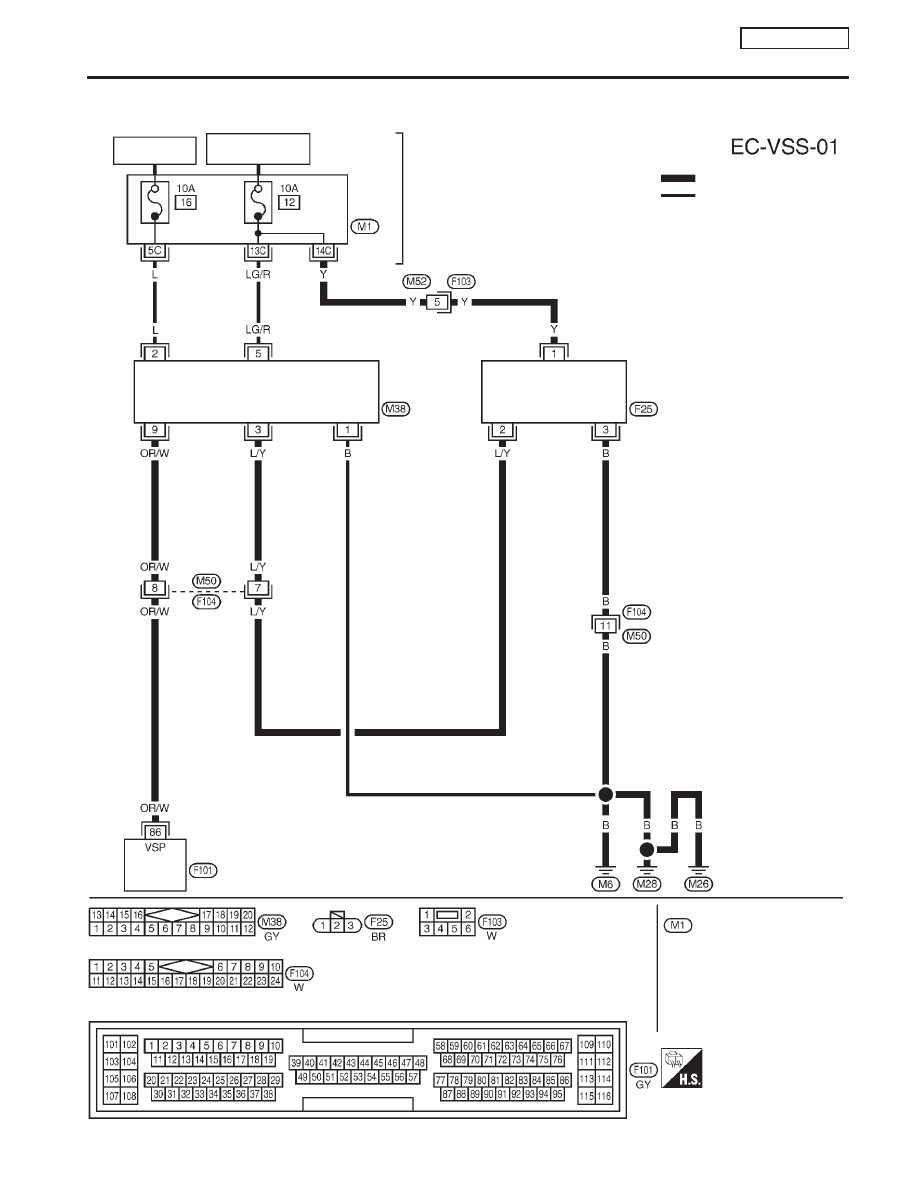

Wiring Diagram

NCEC0277

MODELS BEFORE VIN - P11U0548750

YEC784

IGNITION SWITCH

ON or START

Refer to EL-POWER.

: Detectable line for DTC

: Non-detectable line for DTC

FUSE
BLOCK
(J/B)

COMBINATION
METER
(SPEEDOMETER)

ECM

Refer to last page (Foldout page)

VEHICLE
SPEED
SENSOR

BATTERY

DTC P0500 VEHICLE SPEED SENSOR (VSS)

QG16

I

18DE

Wiring Diagram

EC-269

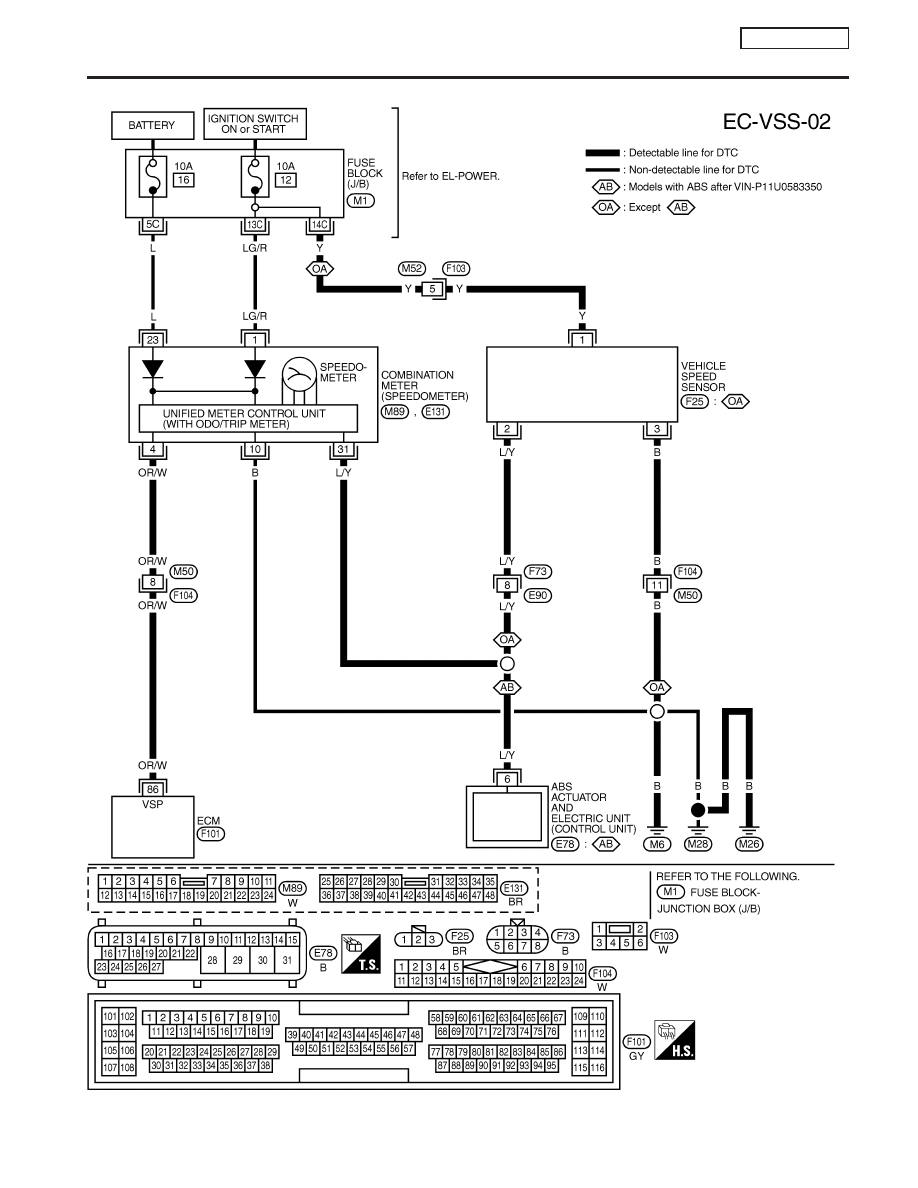

MODELS AFTER VIN - P11U0548750

YEC073A

DTC P0500 VEHICLE SPEED SENSOR (VSS)

QG16

I

18DE

Wiring Diagram (Cont’d)

EC-270

Diagnostic Procedure

NCEC0278

MODELS BEFORE VIN - P11U0548750

1

CHECK INPUT SIGNAL CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector and combination meter harness connector.
3. Check harness continuity between ECM terminal 86 and meter terminal 9.

Refer to wiring diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F104, M50

I

Harness for open or short between ECM and combination meter

©

Repair open circuit or short to ground or short to power in harness or connectors.
Check Audio circuit and other linked circuit for short to ground or short to power. Refer to
EL section.

3

CHECK SPEEDOMETER FUNCTION

Make sure that speedometer functions properly.

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M50, F104 and M52, F103

I

Harness for open or short between combination meter and vehicle speed sensor

©

Repair harness or connectors. Check vehicle speed sensor and its circuit. Refer to EL
section.

5

CHECK INTERMITTENT INCIDENT

Check combination meter internal circuit for short to ground or short to power. Refer to EL section.
Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-QG-102.

©

INSPECTION END

DTC P0500 VEHICLE SPEED SENSOR (VSS)

QG16

I

18DE

Diagnostic Procedure

EC-271

MODELS WITH VSS AFTER VIN - P11U0548750

1

CHECK INPUT SIGNAL CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector and combination meter harness connector.
3. Check harness continuity between ECM terminal 86 and meter terminal 4.

Refer to wiring diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F104, M50

I

Harness for open or short between ECM and combination meter

©

Repair open circuit or short to ground or short to power in harness or connectors.
Check Audio circuit and other linked circuit for short to ground or short to power. Refer to
EL section.

3

CHECK SPEEDOMETER FUNCTION

Make sure that speedometer functions properly.

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M50, F104, F73, E90 and M52, F103

I

Harness for open or short between combination meter and vehicle speed sensor

©

Repair harness or connectors. Check vehicle speed sensor and its circuit. Refer to EL
section.

5

CHECK INTERMITTENT INCIDENT

Check combination meter internal circuit for short to ground or short to power. Refer to EL section.
Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-QG-102.

©

INSPECTION END

DTC P0500 VEHICLE SPEED SENSOR (VSS)

QG16

I

18DE

Diagnostic Procedure (Cont’d)

EC-272
