DTC Confirmation Procedure

NLEC0596

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 9 seconds
before conducting the next test.
TESTING CONDITION:
Never stop engine during this procedure. If the engine is
stopped, retry this procedure from step 2.

With CONSULT-II

NOTE:
The figure on the left will be displayed on the CONSULT-II
screen when you start the DTC Work Support. Ignore the first
figure and start the test.
“COMPLETED” will be displayed on the screen as the second
figure when the test is completed properly.
1)

Start engine and warm it up to normal operating temperature.

2)

Turn ignition switch “OFF” and wait at least 9 seconds.

3)

Turn ignition switch “ON” and select “HO2S2 (B1) P0138” of
“HO2S2” in “DTC WORK SUPPORT” mode with CONSULT-II.

4)

Touch “START”.

5)

Start engine and let it idle for at least 30 seconds.

6)

Rev engine up to 2,000 rpm 2 or 3 times quickly under no load.
If “COMPLETED” appears on CONSULT-II screen, go to step
10.
If “COMPLETED” does not appear on CONSULT-II screen, go
to the following step.

7)

Drive vehicle at a speed of more than 70 km/h (43 MPH) for 2
consecutive minutes.

8)

Additionally, “COMPLETED” will be displayed on the CON-
SULT-II screen when the accelerator pedal is completely
released after the vehicle is driven for 60 seconds or more
under the following conditions.
(It will take approximately 5 seconds.)

ENG SPEED

1,500 - 3,600 rpm

Vehicle speed

Above 70 km/h (43 MPH)

B/FUEL SCHDL

Above 2.7 msec

Selector lever

4th gear position

NOTE:

I

If “COMPLETED” appears on CONSULT-II screen, go to
step 10.

I

If “COMPLETED” does not appear on CONSULT-II screen,
go to the following step.

9)

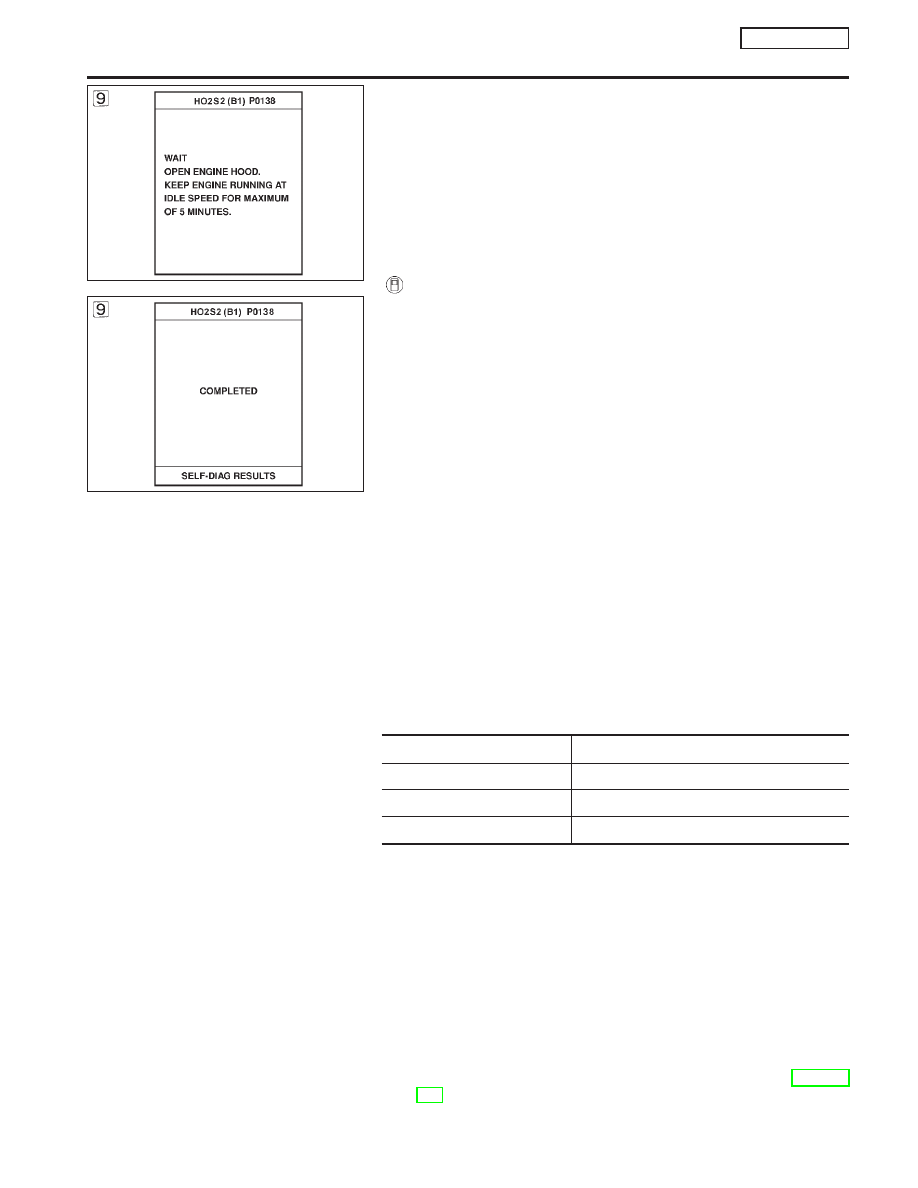

Stop the vehicle and let it idle until “COMPLETED” is displayed
on the CONSULT-II screen. (It will take 6 minutes at the most.)

NOTE:
If “COMPLETED” is not displayed after 6 minutes, retry from
step 2.
10) Make sure that “OK” is displayed after touching “SELF-DIAG

RESULTS”.
If “NG” is displayed, refer to “Diagnostic Procedure”, EC-QG-
184.

SEF685X

SEF687X

DTC P0138 HEATED OXYGEN SENSOR 2 (REAR)

(MAX. VOLTAGE MONITORING)

QG16

I

18DE

DTC Confirmation Procedure

EC-181

SEF032X

Overall Function Check

NLEC0597

Use this procedure to check the overall function of the rear heated
oxygen sensor circuit. During this check, a 1st trip DTC might not
be confirmed.

Without CONSULT-II

1)

Start engine and drive vehicle at a speed of 70 km/h (43 MPH)
for 2 consecutive minutes.

2)

Stop vehicle with engine running.

3)

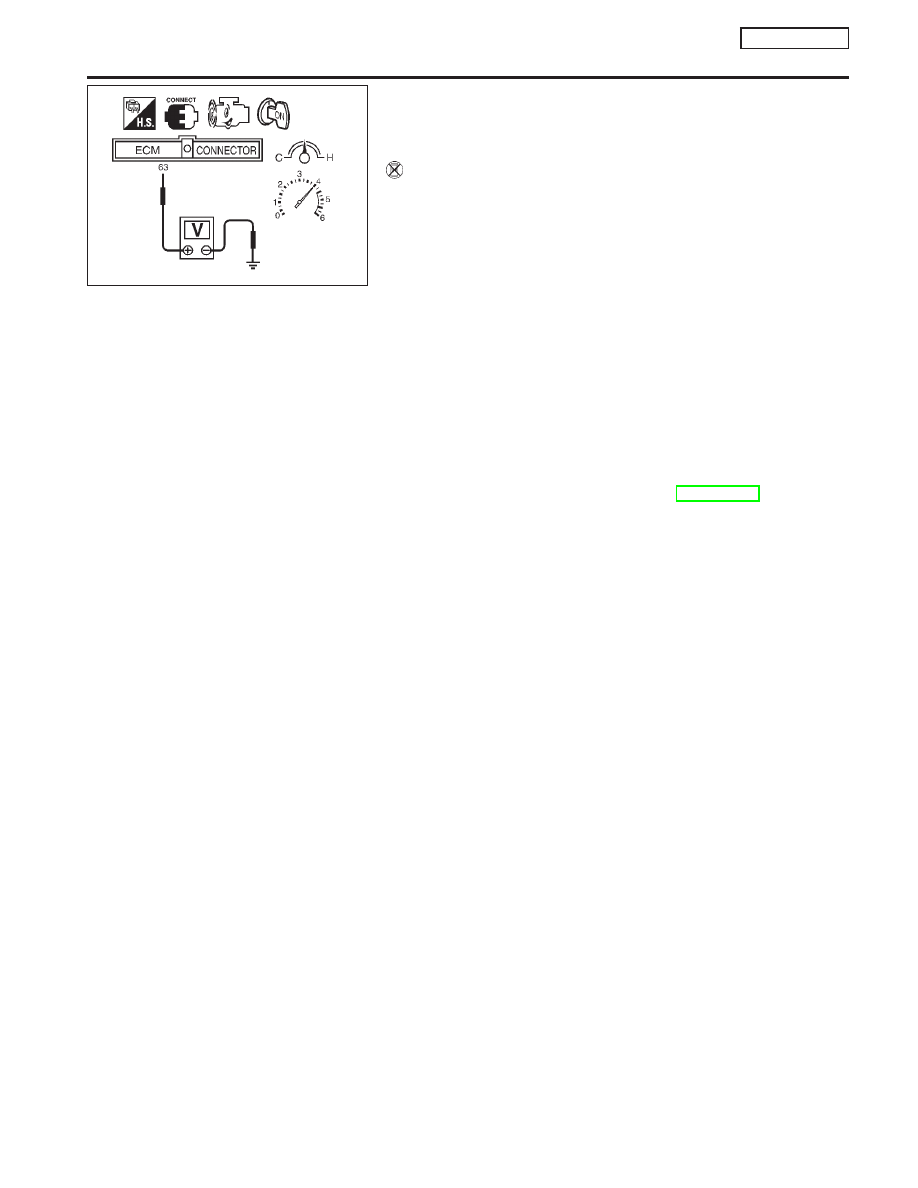

Set voltmeter probes between ECM terminals 63 (HO2S2 sig-
nal) and engine ground.

4)

Check the voltage when revving engine up to 4,000 rpm under
no load at least 10 times.
(Depress and release accelerator pedal as soon as possible.)
The voltage should be above 0.68V at least once during
this procedure.
If the voltage can be confirmed in step 4, step 5 is not
necessary.

5)

Keep vehicle at idling for 10 minutes, then check the voltage.
Or check the voltage when coasting from 80 km/h (50 MPH)
in 3rd gear position.
The voltage should be above 0.68V at least once during
this procedure.

6)

If NG, go to “Diagnostic Procedure”, EC-QG-184.

DTC P0138 HEATED OXYGEN SENSOR 2 (REAR)

(MAX. VOLTAGE MONITORING)

QG16

I

18DE

Overall Function Check

EC-182

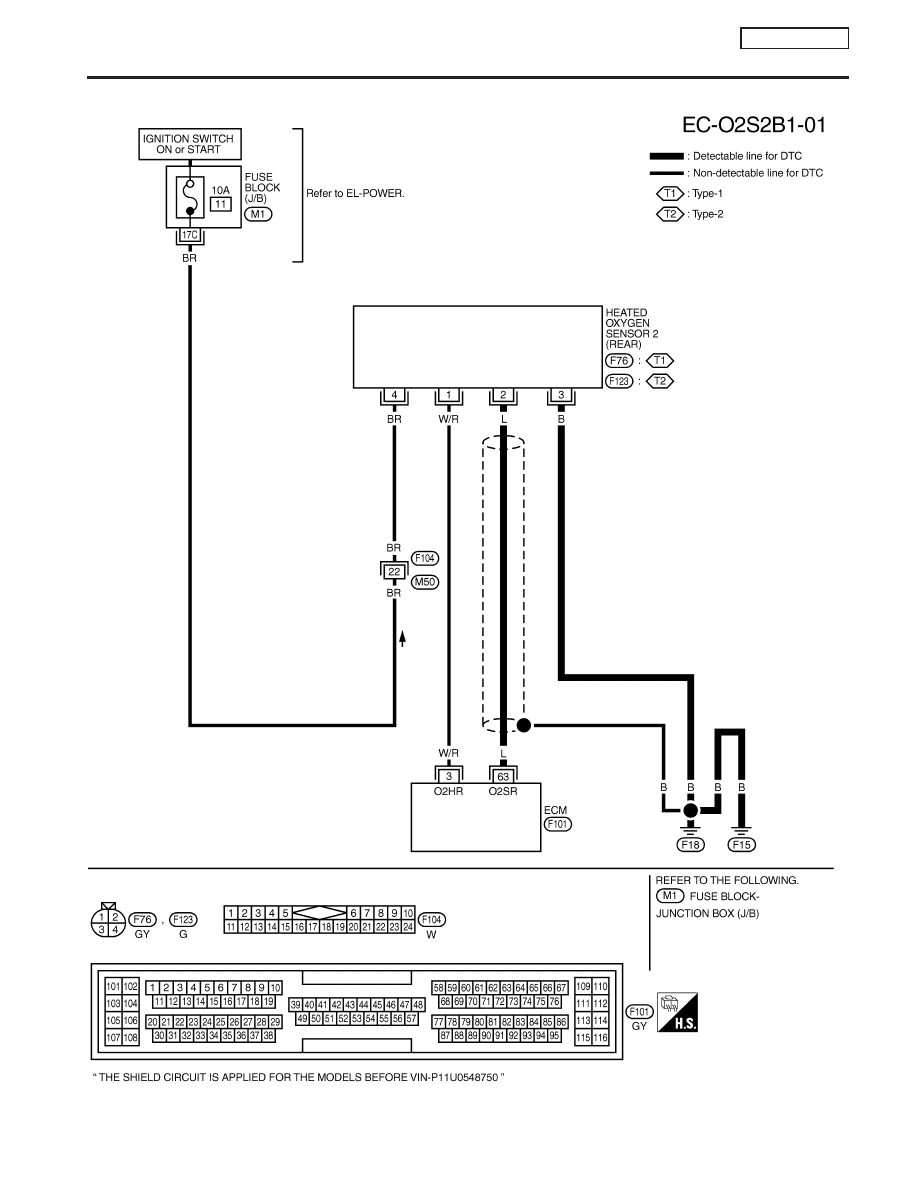

Wiring Diagram

NCEC0159

YEC067A

DTC P0138 HEATED OXYGEN SENSOR 2 (REAR)

(MAX. VOLTAGE MONITORING)

QG16

I

18DE

Wiring Diagram

EC-183

Diagnostic Procedure

NLEC0160

1

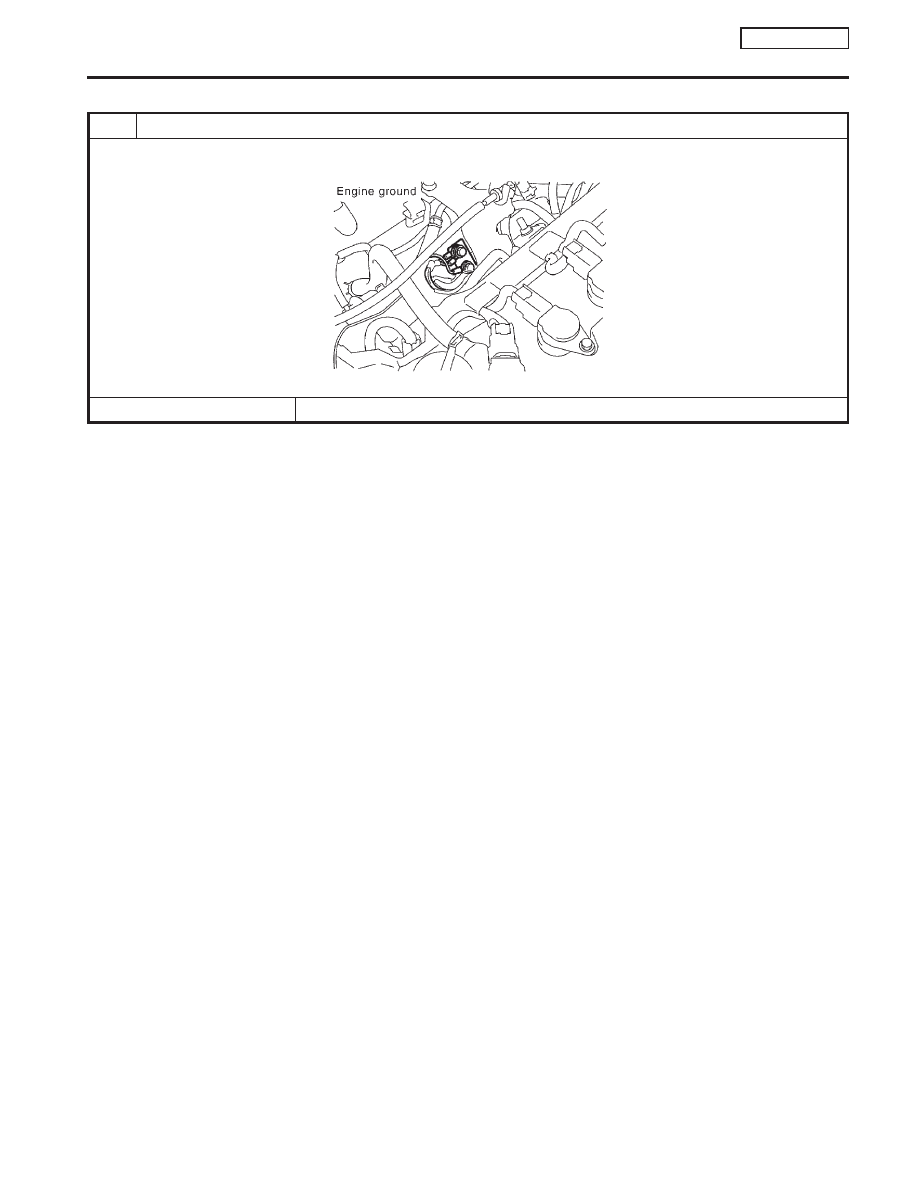

RETIGHTEN GROUND SCREWS

1. Turn ignition switch “OFF”.
2. Loosen and retighten engine ground screws.

SEF994W

©

GO TO 2.

DTC P0138 HEATED OXYGEN SENSOR 2 (REAR)

(MAX. VOLTAGE MONITORING)

QG16

I

18DE

Diagnostic Procedure

EC-184
