3

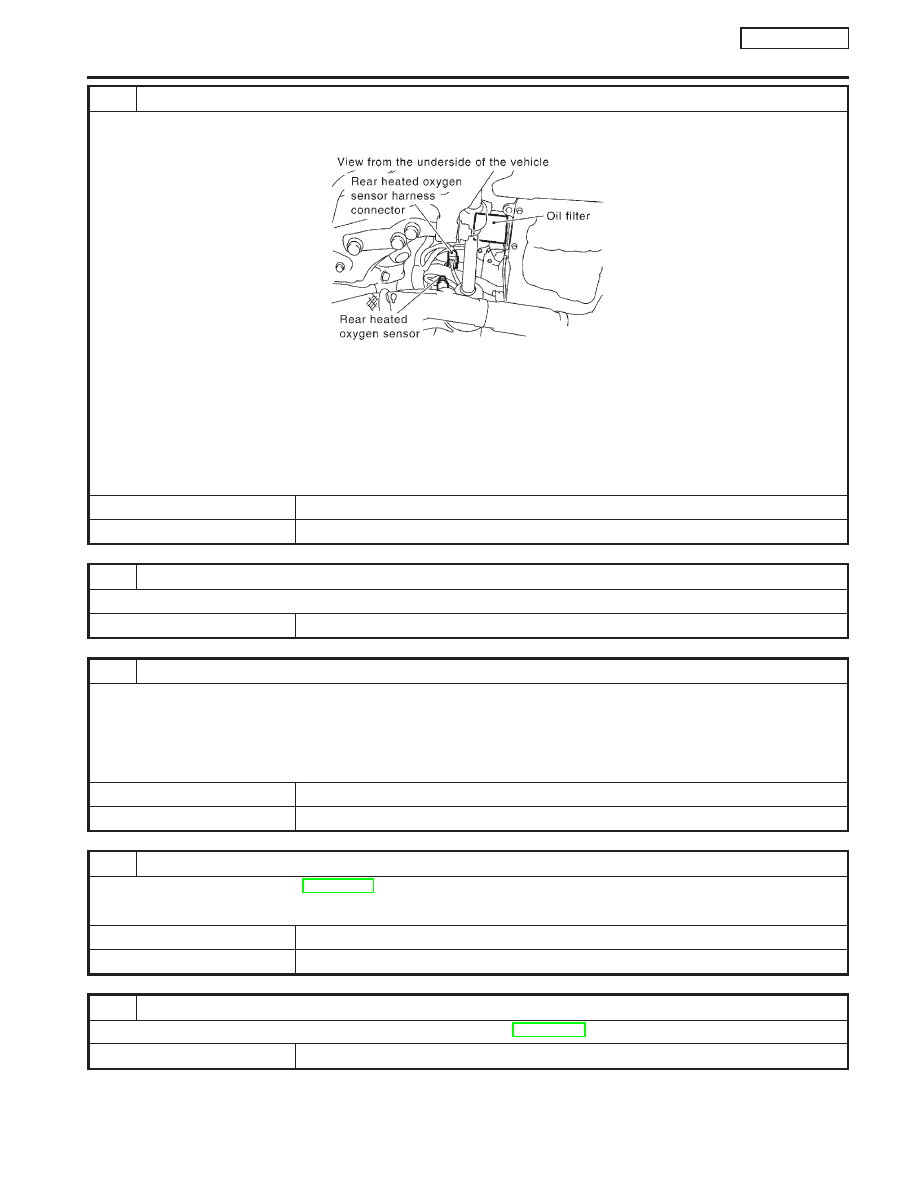

CHECK INPUT SIGNAL CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect heated oxygen sensor 2 (rear) harness connector and ECM harness connector.

SEF033X

3. Check harness continuity between ECM terminal 63 and heated oxygen sensor 2 (rear) harness connector terminal 2.

Refer to wiring diagram.

Continuity should exist.

4. Check harness continuity between ECM terminal 63 [or heated oxygen sensor 2 (rear) harness connector terminal 2]

and ground.

Continuity should not exist.

5. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING PART

Check the harness for open or short between heated oxygen sensor 2 (rear) and ECM.

©

Repair open circuit or short to ground or short to power in harness or connectors.

5

CHECK GROUND CIRCUIT

1. Check harness continuity between heated oxygen sensor 2 (rear) harness connector terminal 3 and body ground.

Refer to wiring diagram.

Continuity should exist.

2. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 6.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

6

CHECK HEATED OXYGEN SENSOR 2 (REAR)

Refer to “Component Inspection”, EC-QG-178.

OK or NG

OK

©

GO TO 7.

NG

©

Replace heated oxygen sensor 2 (rear).

7

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-QG-102.

©

INSPECTION END

DTC P0137 HEATED OXYGEN SENSOR 2 (REAR)

(MIN. VOLTAGE MONITORING)

QG16

I

18DE

Diagnostic Procedure (Cont’d)

EC-177

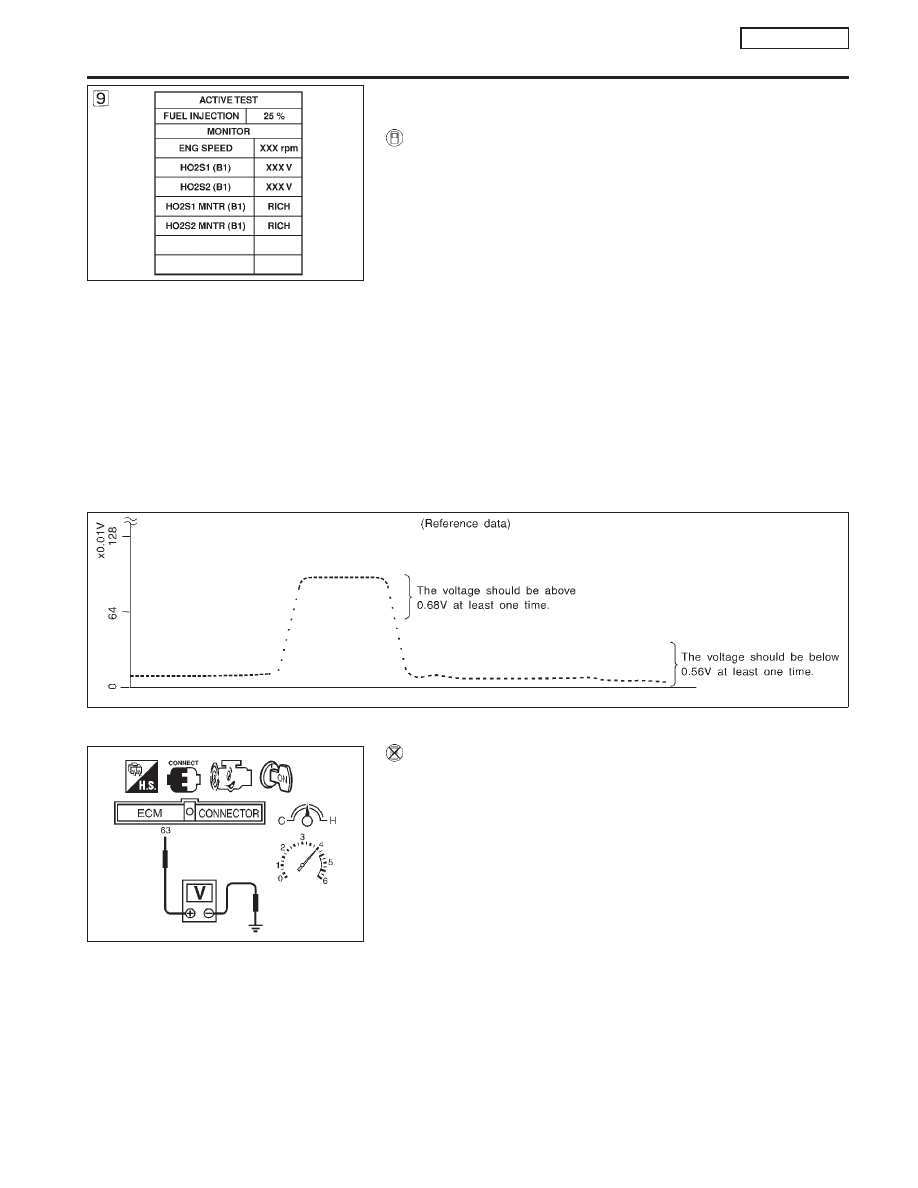

Component Inspection

NLEC0152

HEATED OXYGEN SENSOR 2 (REAR)

NLEC0152S01

With CONSULT-II

1)

Start engine and drive vehicle at a speed of more than 70 km/h
(43 MPH) for 2 consecutive minutes.

2)

Stop vehicle with engine running.

3)

Select “FUEL INJECTION” in “ACTIVE TEST” mode, and
select “HO2S2 (B1)” as the monitor item with CONSULT-II.

4)

Check “HO2S2 (B1)” at idle speed when adjusting “FUEL
INJECTION” to ±25%.
“HO2S2 (B1)” should be above 0.68V at least once when
the “FUEL INJECTION” is +25%. “HO2S2 (B1)” should be
below 0.56V at least once when the “FUEL INJECTION” is
−25%.

CAUTION:

I

Discard any heated oxygen sensor which has been
dropped from a height of more than 0.5 m (19.7 in) onto a
hard surface such as a concrete floor; use a new one.

I

Before installing new oxygen sensor, clean exhaust sys-
tem threads using Oxygen Sensor Thread Cleaner tool
and approved anti-seize lubricant.

Without CONSULT-II

1)

Start engine and drive vehicle at a speed of more than 70 km/h
(43 MPH) for 2 consecutive minutes.

2)

Stop vehicle with engine running.

3)

Set voltmeter probes between ECM terminals 63 (HO2S2 sig-
nal) and engine ground.

4)

Check the voltage when revving up to 4,000 rpm under no load
at least 10 times.
(Depress and release accelerator pedal as soon as possible.)
The voltage should be above 0.68V at least once.
If the voltage is above 0.68V at step 4, step 5 is not nec-
essary.

5)

Check the voltage when revving up to 6,000 rpm under no
load. Or keep vehicle at idling for 10 minutes, then check the
voltage. Or check the voltage when coasting from 80 km/h (50
MPH) in 3rd gear position.
The voltage should be below 0.56V at least once.

CAUTION:

I

Discard any heated oxygen sensor which has been
dropped from a height of more than 0.5 m (19.7 in) onto a
hard surface such as a concrete floor; use a new one.

SEF662Y

SEF244YA

SEF032X

DTC P0137 HEATED OXYGEN SENSOR 2 (REAR)

(MIN. VOLTAGE MONITORING)

QG16

I

18DE

Component Inspection

EC-178

I

Before installing new oxygen sensor, clean exhaust sys-
tem threads using Oxygen Sensor Thread Cleaner tool
and approved anti-seize lubricant.

DTC P0137 HEATED OXYGEN SENSOR 2 (REAR)

(MIN. VOLTAGE MONITORING)

QG16

I

18DE

Component Inspection (Cont’d)

EC-179

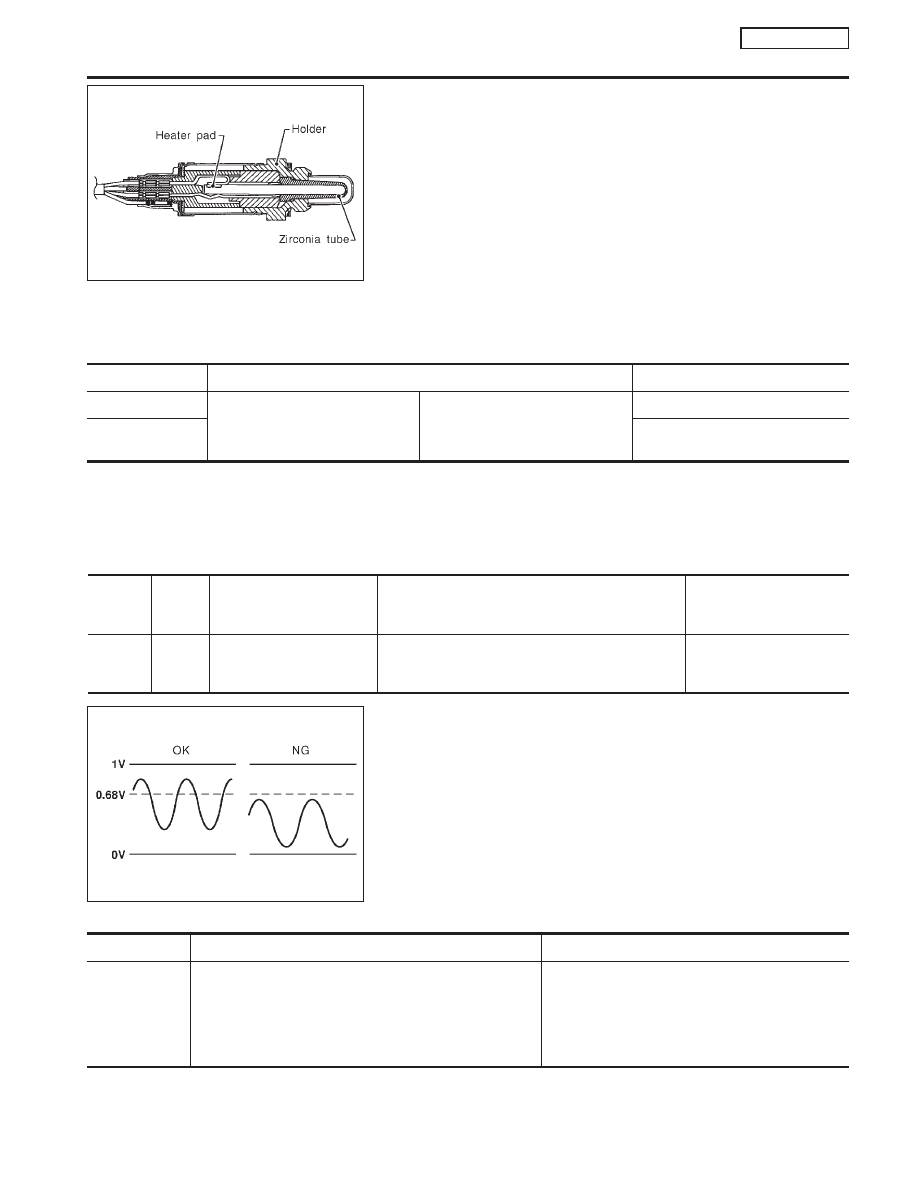

Component Description

NLEC0153

The heated oxygen sensor 2 (rear), after three way catalyst, moni-
tors the oxygen level in the exhaust gas.
Even if switching characteristics of the heated oxygen sensor 1
(front) are shifted, the air fuel ratio is controlled to stoichiometric,
by the signal from the heated oxygen sensor 2 (rear).
This sensor is made of ceramic zirconia. The zirconia generates
voltage from approximately 1V in richer conditions to 0V in leaner
conditions.
Under normal conditions the heated oxygen sensor 2 (rear) is not
used for engine control operation.

CONSULT-II Reference Value in Data Monitor
Mode

NLEC0154

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

HO2S2 (B1)

I

Engine: After warming up

Revving engine from idle to 3,000
rpm

0 - 0.3V

+,

Approx. 0.6 - 1.0V

HO2S2 MNTR
(B1)

LEAN

+,

RICH

ECM Terminals and Reference Value

NLEC0155

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

63

L

Heated oxygen sensor 2
(rear)

[Engine is running]

I

After warming up to normal operating temperature
and engine speed is 2,000 rpm

0 - Approximately 1.0V

On Board Diagnosis Logic

NLEC0156

The heated oxygen sensor 2 (rear) has a much longer switching
time between rich and lean than the heated oxygen sensor 1
(front). The oxygen storage capacity before the three way catalyst
causes the longer switching time. To judge the malfunctions of
heated oxygen sensor 2 (rear), ECM monitors whether the maxi-
mum voltage of the sensor is sufficiently high during various driv-
ing conditions such as fuel-cut.

DTC No.

Malfunction is detected when ...

Check Items (Possible Cause)

P0138
0138

I

The maximum voltage from the sensor does not reach
the specified voltage.

I

Harness or connectors
(The sensor circuit is open or shorted.)

I

Heated oxygen sensor 2 (rear)

I

Fuel pressure

I

Injectors

I

Intake air leaks

SEF327R

SEF259VA

DTC P0138 HEATED OXYGEN SENSOR 2 (REAR)

(MAX. VOLTAGE MONITORING)

QG16

I

18DE

Component Description

EC-180
