COMPONENT INSPECTION

Engine coolant temperature sensor

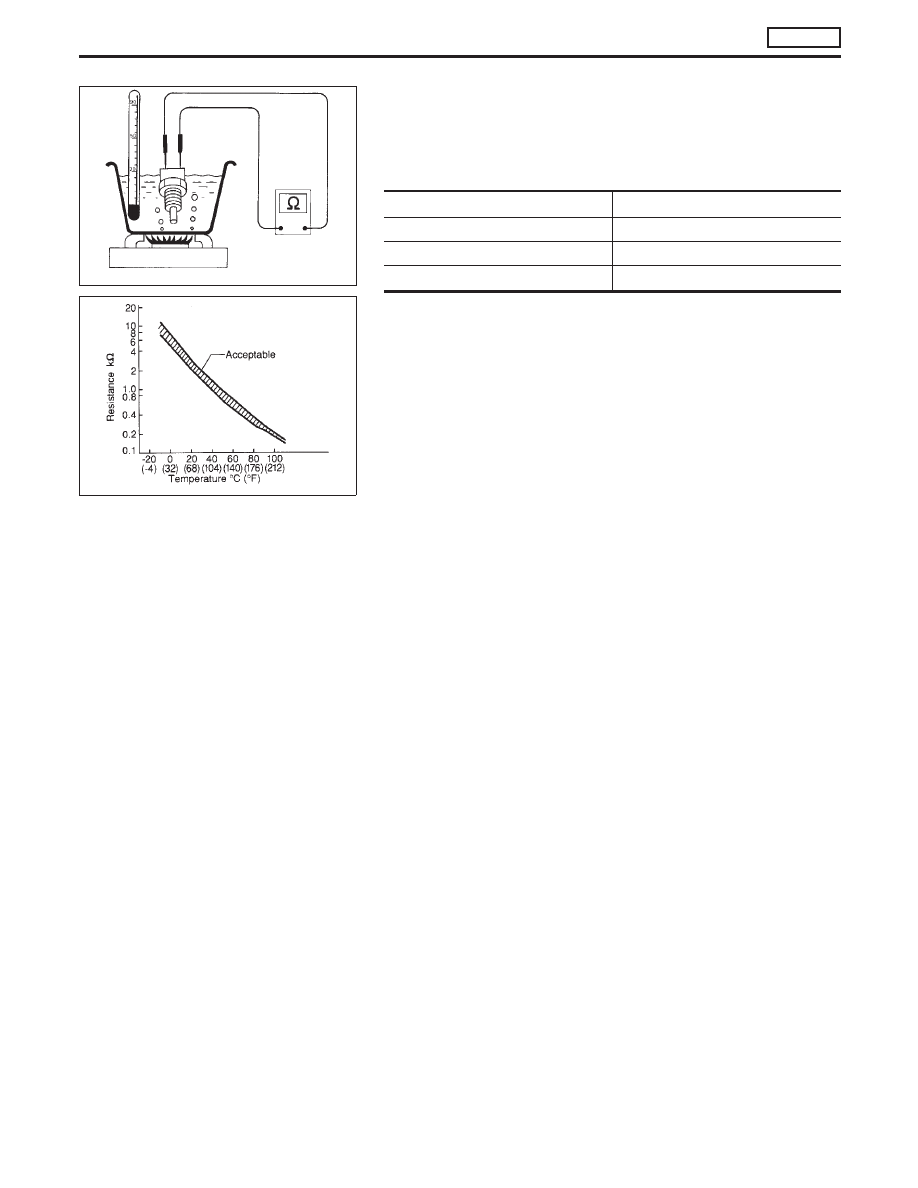

Check resistance as shown in the figure.

Temperature °C (°F)

Resistance k

Ω

20 (68)

2.1 - 2.9

50 (122)

0.68 - 1.0

90 (194)

0.236 - 0.260

If NG, replace engine coolant temperature sensor.

SEF152P

SEF012P

TROUBLE DIAGNOSIS 2

CD20T

Engine Coolant Temperature (ECT) Sensor

(Cont’d)

EC-69

Vehicle Speed Sensor (VSS)

Models with vehicle speed sensor
The vehicle speed sensor is installed in the transaxle. It contains
a pulse generator which provides a vehicle speed signal to the
speedometer. The speedometer then sends a signal to the ECM.

Models without vehicle speed sensor
The ABS actuator and electric unit (control unit) provides a
vehicle speed signal to the speedometer. The speedometer than
sends a signal to the ECM.

Malfunction is detected when ....

Check Items

(Possible Cause)

●

The almost 0 km/h (0 mph) signal from vehicle speed sen-
sor or ABS actuator and electric unit (control unit) is sent
to ECM even when vehicle is being driven.

Models with vehicle speed sensor

●

Harness or connector
(The vehicle speed sensor circuit is open or shorted.)

●

Vehicle speed sensor

Models without vehicle speed sensor

●

Harness or connector
(The ABS actuator and electric unit (control unit) is open or
shorted.)

●

ABS actuator and electric unit (control unit)

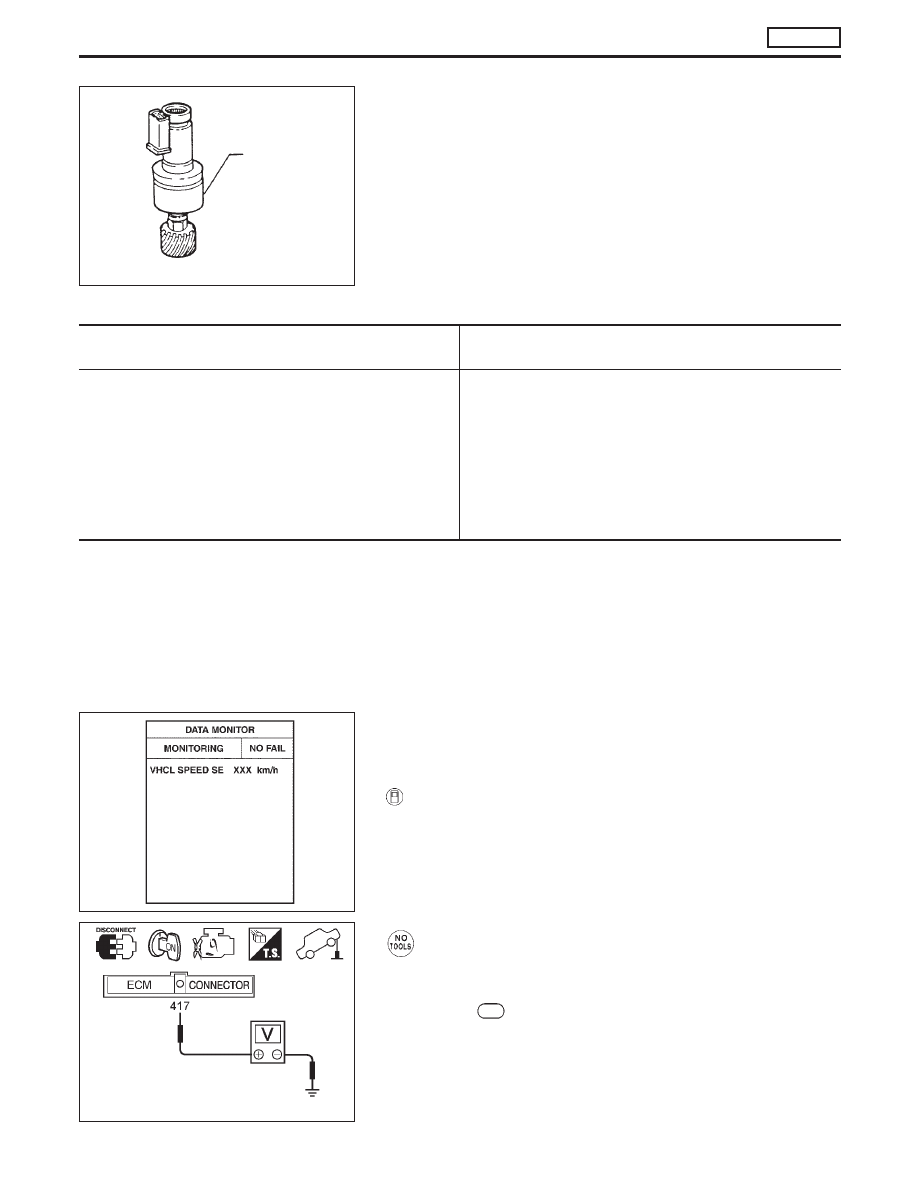

OVERALL FUNCTION CHECK

Use this procedure to check the overall function of the vehicle
speed sensor circuit. During this check, a DTC might not be
confirmed.

1)

Jack up drive wheels.

2)

Start engine.

3)

Read vehicle speed sensor signal in “DATA MONI-
TOR” mode with CONSULT-II.

The vehicle speed on CONSULT-II should be able to
exceed 10 km/h (6 mph) when rotating wheels with
suitable gear position.

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- OR --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

1)

Jack up drive wheels.

2)

Start engine.

3)

Rotate drive wheel by hand.

4)

Check voltage between ECM connector terminal

417

and ground with voltage tester.

Voltage should vary between approx. 0 - 0.6V.

AEC110

Vehicle speed
sensor

PEF651U

NEF194A

TROUBLE DIAGNOSIS 3

CD20T

EC-70

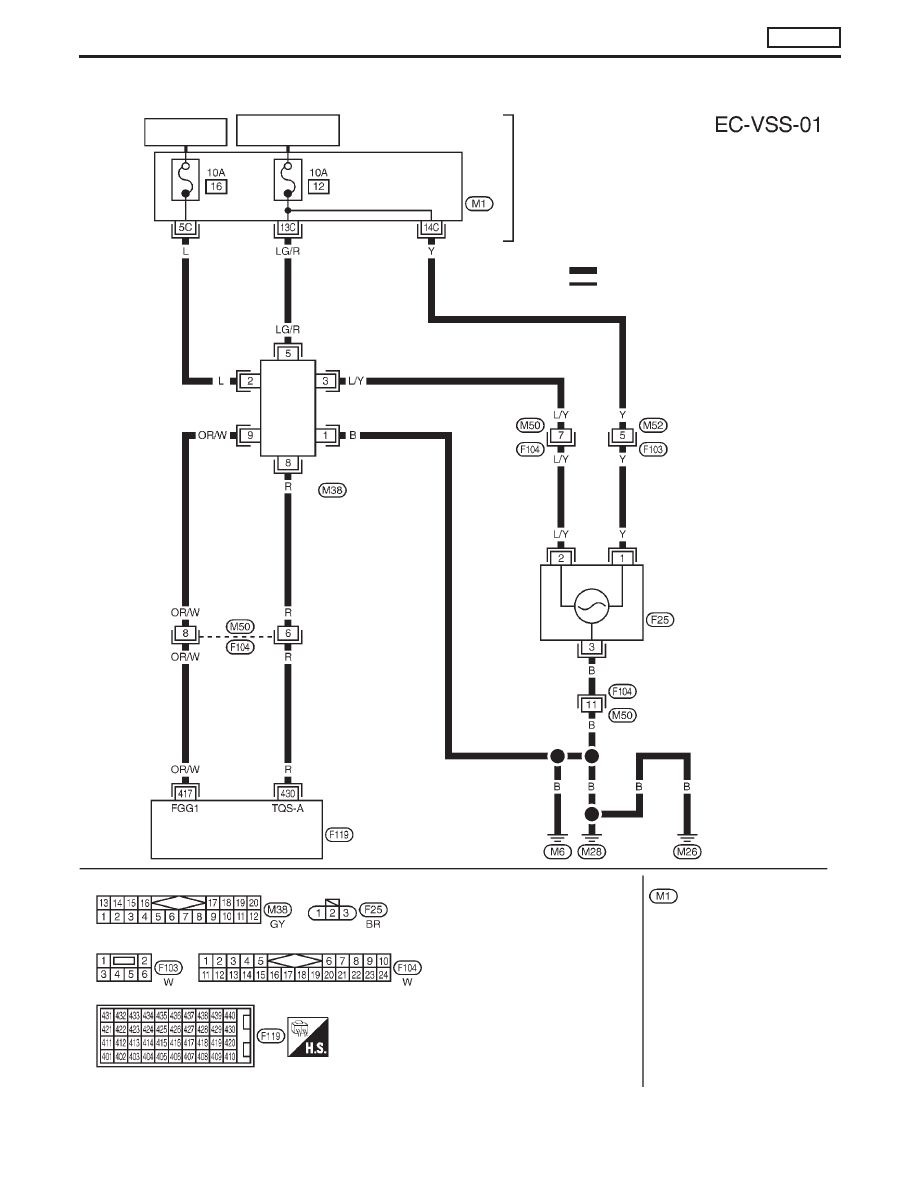

MODELS BEFORE VIN - P11U0583350

YEC801

BATTERY

IGNITION SWITCH

ON or START

FUSE
BLOCK
(J/B)

Refer to EL-POWER.

: Dectable line for DTC

: Non-detectable line for DTC

VEHICLE
SPEED
SENSOR

COMBINATION
METER
(SPEEDOMETER)

ECM

REFER TO THE FOLLOWING

FUSE BLOCK - Junction Box (J/B)

TROUBLE DIAGNOSIS 3

CD20T

Vehicle Speed Sensor (VSS) (Cont’d)

EC-71

MODELS AFTER VIN - P11U0583350

YEC101A

TROUBLE DIAGNOSIS 3

CD20T

Vehicle Speed Sensor (VSS) (Cont’d)

EC-72
