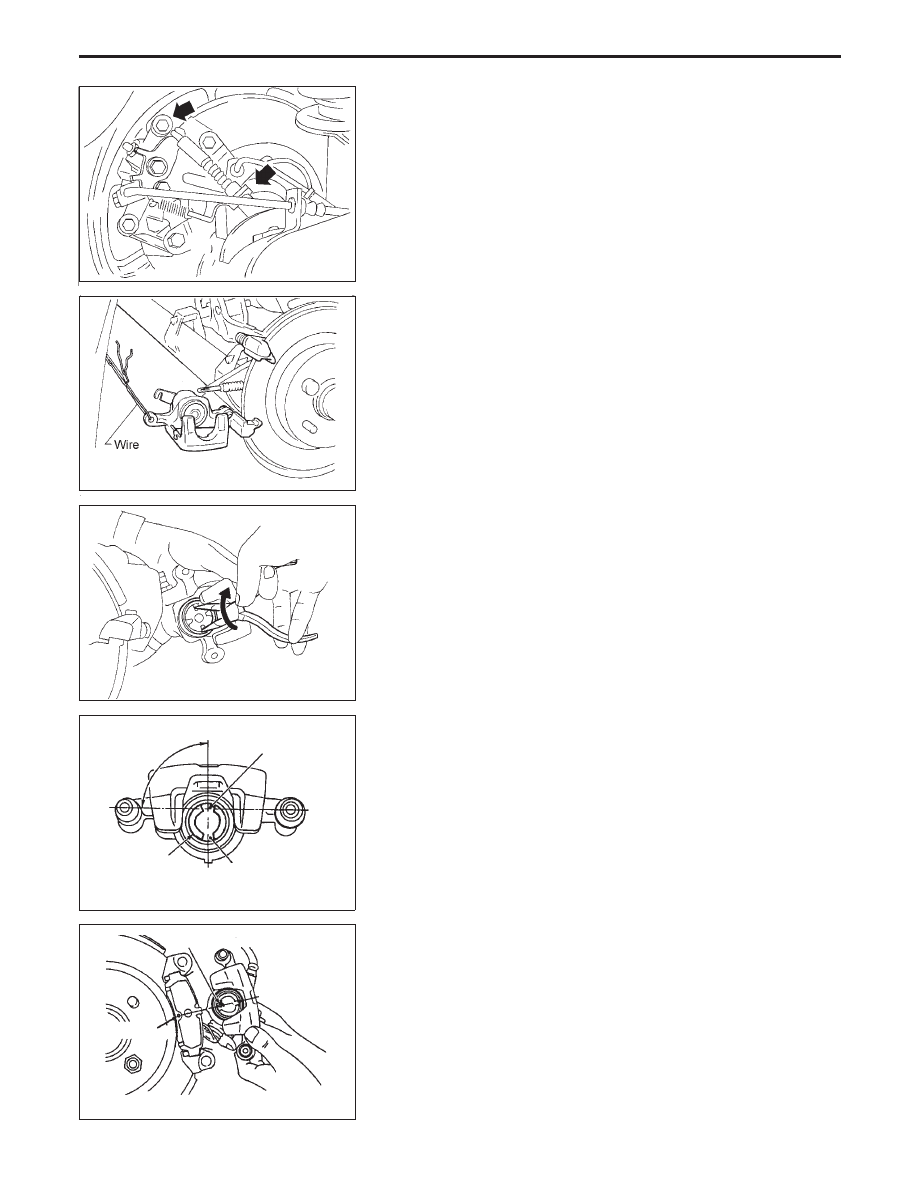

1. Remove master cylinder reservoir cap.
2. Remove brake cable lock spring.
3. Release parking brake control lever, then disconnect cable

from the caliper.

4. Remove upper pin bolt.

5. Open cylinder body downward. Then remove pad inner and

outer shims.

Standard pad thickness:

9.3 mm (0.366 in)

Pad wear limit:

2.0 mm (0.079 in)

6. When installing new pads, push piston into cylinder body by

gently turning piston clockwise, as shown.
Carefully monitor brake fluid level because brake fluid
will return to reservoir when pushing back piston.

7. Adjust the piston to the right angle as shown in the figure.

8. As shown in the figure, align the piston’s concave to the

pad’s convex, then install the cylinder body to the torque
member.

9. Install brake cable, brake cable mounting bolt, lock spring

and master cylinder reservoir cap.

NBR423

NBR426

SBR641

NBR374

NBR375

REAR DISC BRAKE TYPE 2

Pad Replacement (Cont’d)

BR-41

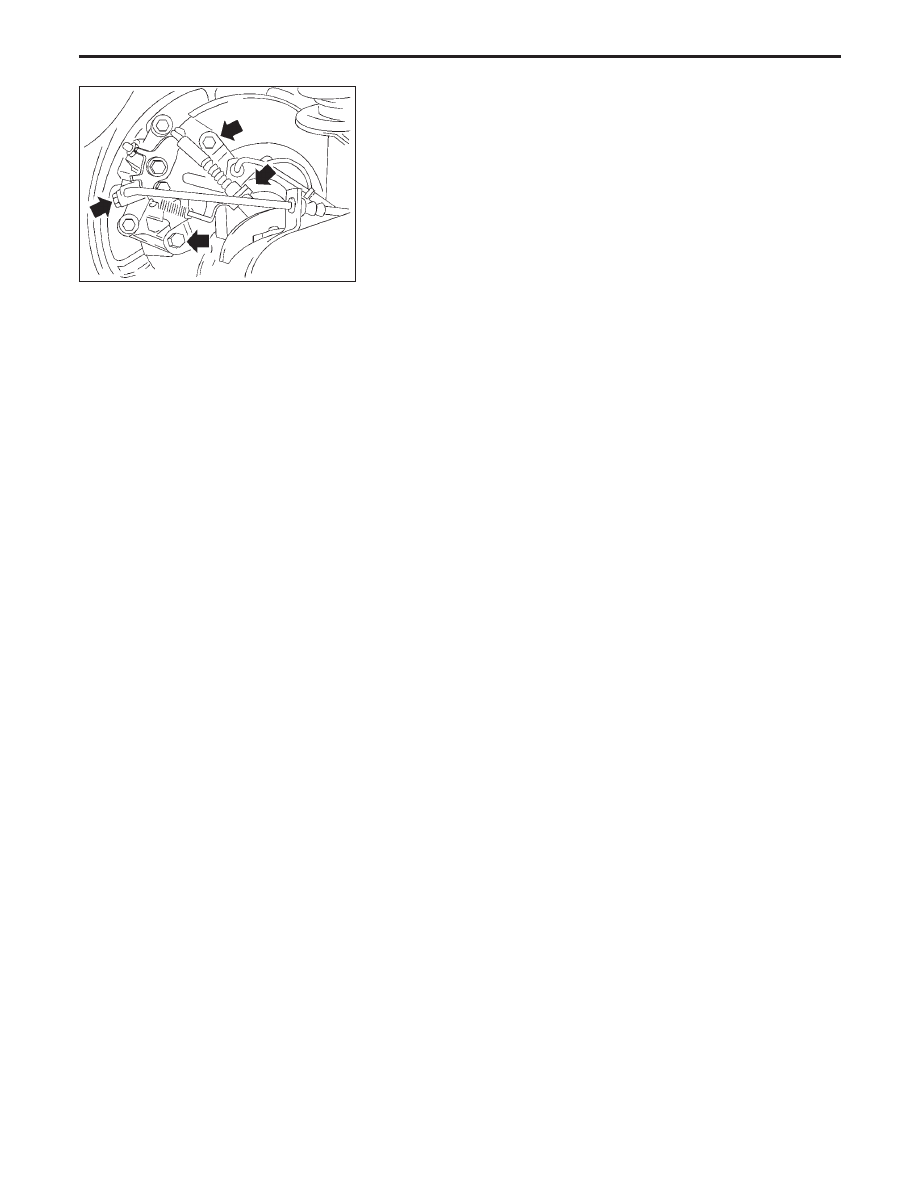

Removal

WARNING:
Clean brake pads with a vacuum dust collector to minimize
the hazard of airborne particles or other materials.
1. Remove brake cable lock spring.
2. Release parking brake control lever, then disconnect cable

from the caliper.

3. Remove torque member fixing bolts and connecting bolt.
4. Remove brake hose connecting bolt.
5. Plug off the brake hose and cylinder body to prevent air

entering the system.

CAUTION:
Care should be taken as not to let:

●

Air enter the cylinder body and brake hose.

●

Brake fluid spill from the cylinder body and brake hose.

Disassembly

Remove pin bolts and pins.
NOTE:
Cylinder body can not be disassembled.

Inspection

CALIPER

CAUTION:
Do not drain any brake fluid from cylinder body. Cylinder
body can not be disassembled.

Cylinder Body

Check cylinder body for score, rust, wear, damage or presence
of foreign materials. If any of the above conditions are observed,
replace cylinder body.

Torque Member

Check for wear, cracks or other damage. Replace if necessary.

Pin and Pin Boot

Check for wear, cracks or other damage.
Replace if any of the above conditions are observed.

NBR427

REAR DISC BRAKE TYPE 2

BR-42

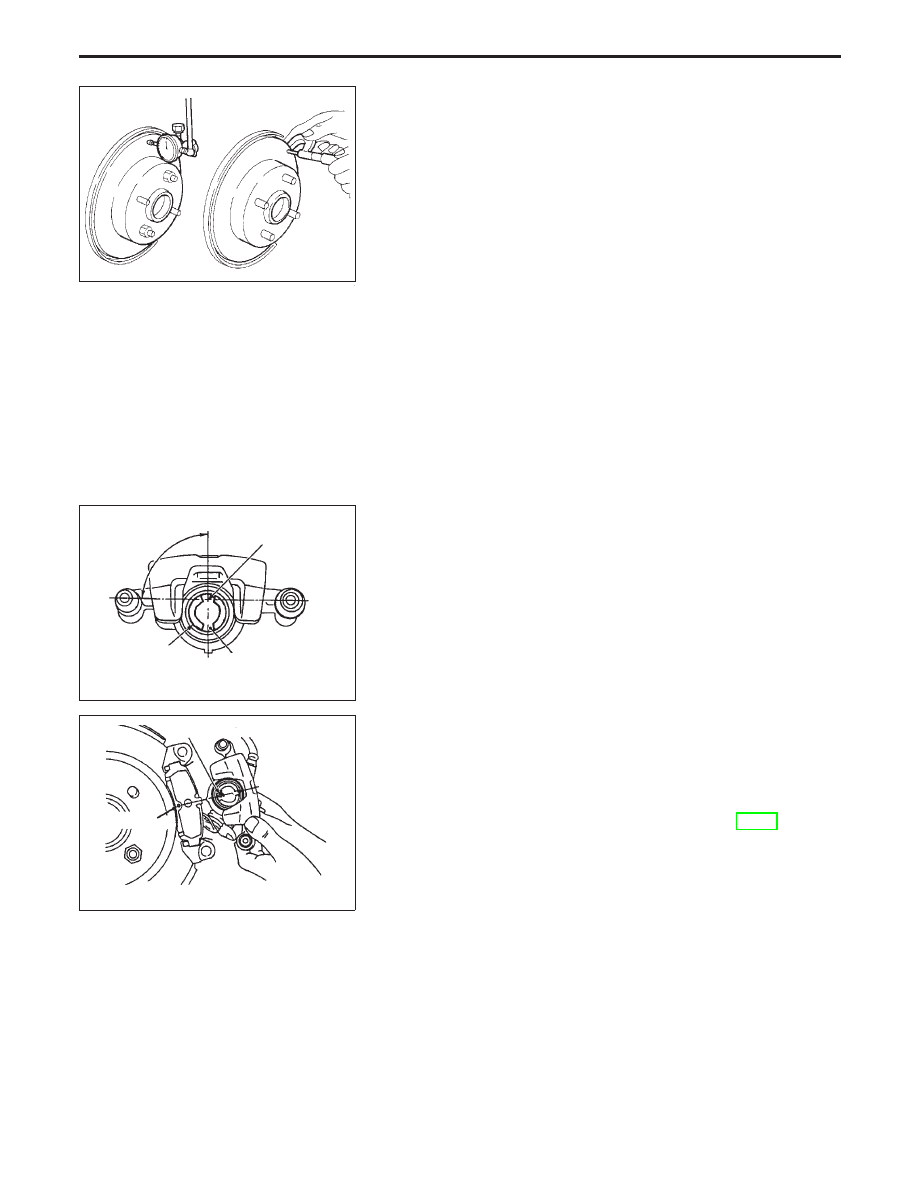

ROTOR

Rubbing Surface

Check rotor for roughness, cracks or chips.

Runout

1. Secure rotor to wheel hub with two nuts (M12 x 1.25).
2. Check runout using a dial indicator.
Make sure that axial end play is within the specifications
before measuring. Refer to AX section (“REAR WHEEL
BEARING”, “On-vehicle Service”).
3. Change relative positions of rotor and wheel hub so that

runout is minimized.

Maximum runout:

0.07 mm (0.0028 in)

Thickness

Rotor repair limit:

Standard thickness

10 mm (0.39 in)

Minimum thickness

9 mm (0.35 in)

Thickness variation (At least 8 portions)

Maximum 0.02 mm (0.0008 in)

Installation

CAUTION:

●

Refill with new brake fluid “DOT 4”.

●

Never reuse drained brake fluid.

●

Do not drain (factory) filled brake fluid from (new) cali-
per assemblies.

1. Install caliper assembly.

●

As shown in the figure, align the piston’s concave to the
pad’s convex, then install the cylinder body to the torque
member.

2. Remove the plug from the cylinder body and brake hose.
CAUTION:
Care should be taken as not to let:

●

Air enter the cylinder body and brake hose.

●

Brake fluid spill from the cylinder body and brake hose.

3. Install brake hose to caliper securely.
4. Install all parts and secure all bolts.
5. Bleed air. Refer to “Bleeding Brake System”, BR-8.

SBR219C

NBR374

NBR375

REAR DISC BRAKE TYPE 2

Inspection (Cont’d)

BR-43

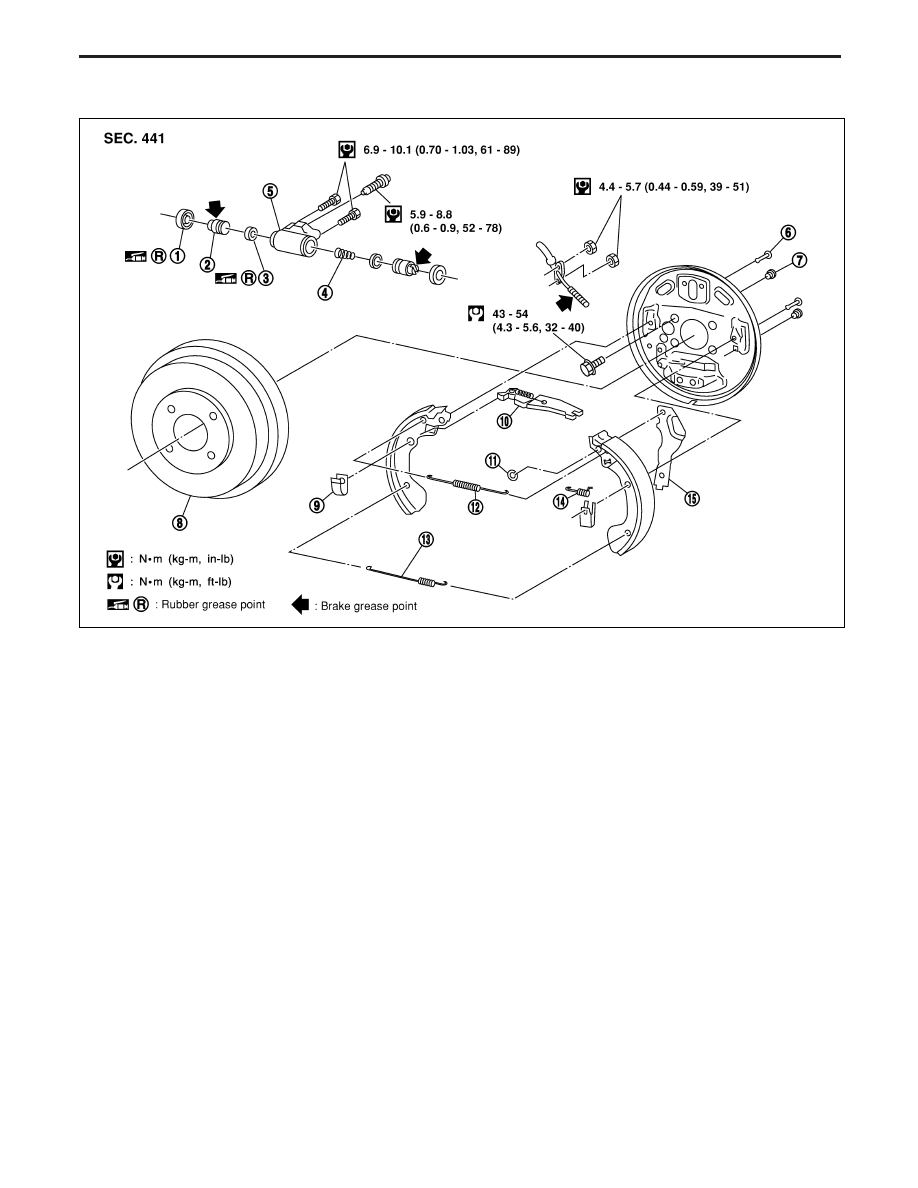

Components

1.

Boot

2.

Piston

3.

Piston cap

4.

Spring

5.

Wheel cylinder

6.

Shoe hold-down pin

7.

Plug

8.

Brake drum

9.

Shoe hold-down spring

10. Adjuster

11.

Retainer ring

12.

Return spring (Upper)

13.

Return spring (Lower)

14.

Spring

15.

Toggle lever

Removal

WARNING:
Clean brake lining with a vacuum dust collector to minimize
the hazard of airborne materials.
CAUTION:
Make sure parking brake lever is completely released.

SBR616E

REAR DRUM BRAKE
