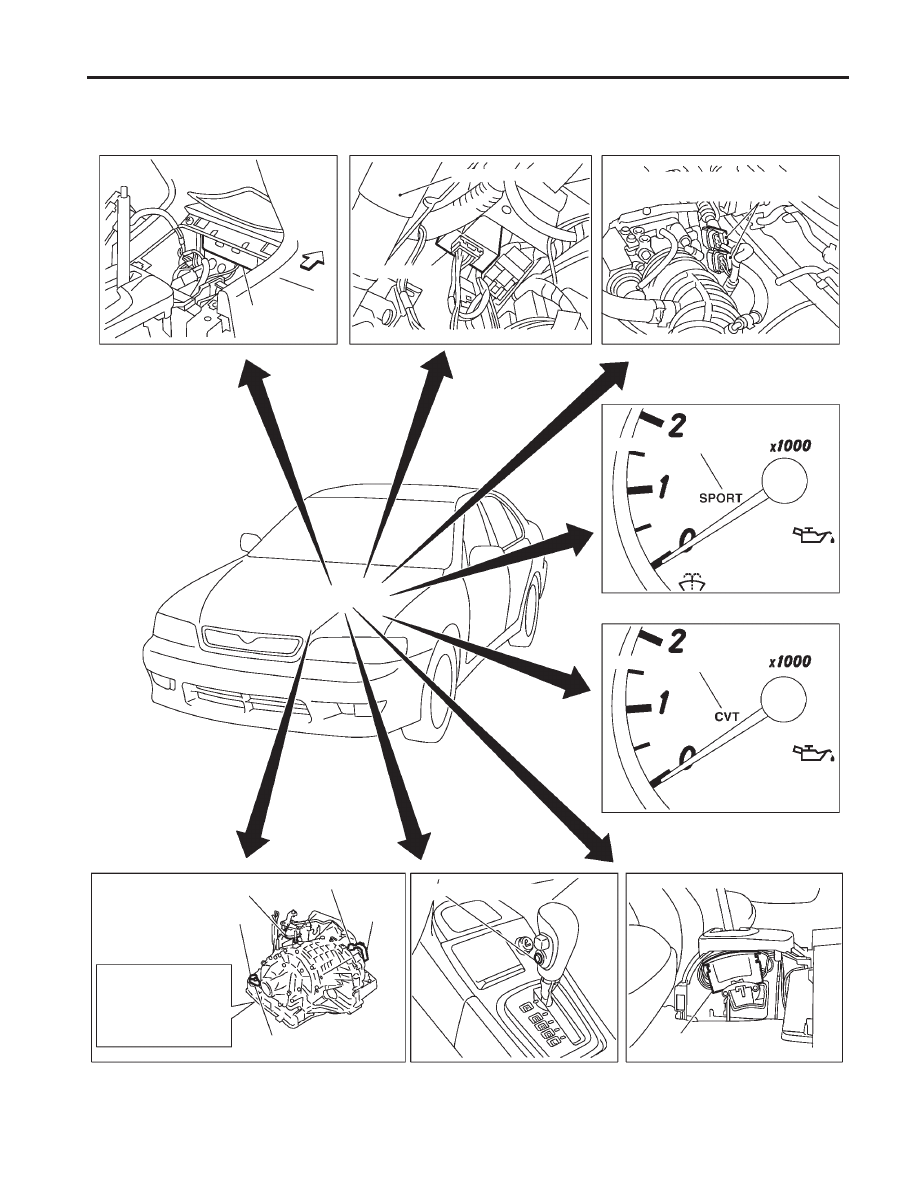

CVT Electrical Parts Location

NCAT0008

SAT671J

Front

TCM

Indicator C/U

Steering column

Throttle position sensor and
throttle position switch

SPORT indicator lamp

CVT indicator lamp

Manual mode switch

SPORT mode switch

Dropping
resistor

Primary speed sensor

Fluid temperature sensor
Fluid pressure sensor
Lock-up solenoid
Line pressure solenoid
Step motor

Inside control valve

Control valve connector

PNP switch

Secondary speed sensor

OVERALL SYSTEM

CVT Electrical Parts Location

AT-9

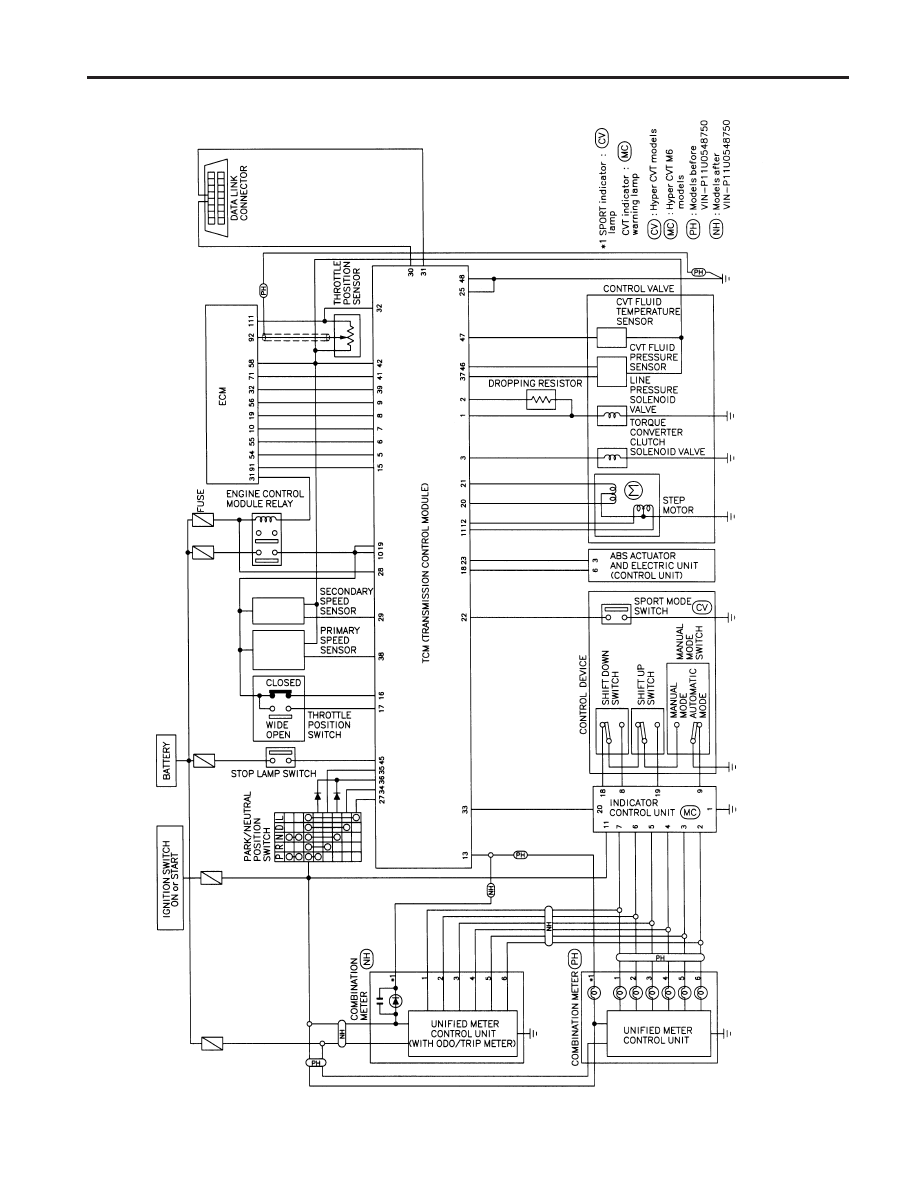

Circuit Diagram

NCAT0009

YAT250

OVERALL SYSTEM

Circuit Diagram

AT-10

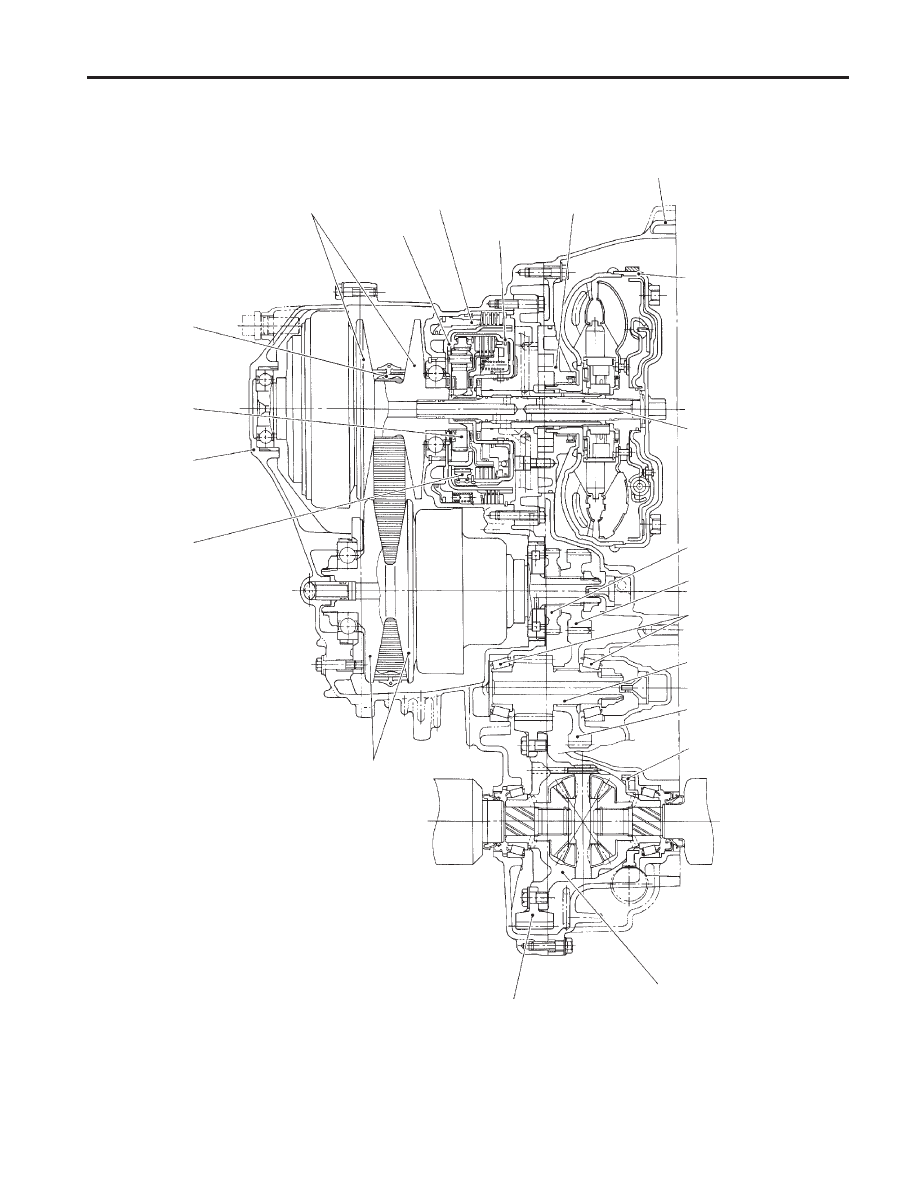

Cross-sectional View — RE0F06A

NCAT0011

SAT668J

Primary pulley

Steel belt

Sun gear

Side cover

Internal gear

Secondary pulley

Final gear

Differential case

Speedometer drive gear

Idler gear

Reduction gear

Taper roller bearing

Output gear

Parking gear

Input shaft

Torque converter

Converter housing

Oil pump

Forward clutch

Reverse brake

Planet carrier

OVERALL SYSTEM

Cross-sectional View — RE0F06A

AT-11

Control System

=NCAT0014

OUTLINE

NCAT0014S01

The CVT senses vehicle operating conditions through various sensors. It always controls the optimum shift
position and reduces shifting and lock-up shocks.

SENSORS

E

TCM

E

ACTUATORS

PNP switch
Throttle position sensor
Closed throttle position switch
Wide open throttle position switch
Engine speed signal
CVT fluid temperature sensor
CVT fluid pressure sensor
Primary speed sensor
Secondary speed sensor
Stop lamp switch
Sport mode switch (Hyper CVT
only)
Indicator control unit (Hyper CVT
M6 only)
ABS control unit

Shift control
Line pressure control
Lock-up control
Fail-safe control
Self-diagnosis
CONSULT-II communication line
control
Duet-EU control
On board diagnosis

Step motor
CVT indicator (warning) lamp
(Hyper CVT M6 only)
Torque converter clutch
solenoid valve
Line pressure solenoid valve
SPORT indicator lamp (Hyper
CVT only)
