REFRIGERANT LINES

Components

EJS0020I

WJIA0681E

REFRIGERANT LINES

MTC-67

C

D

E

F

G

H

I

K

L

M

A

B

MTC

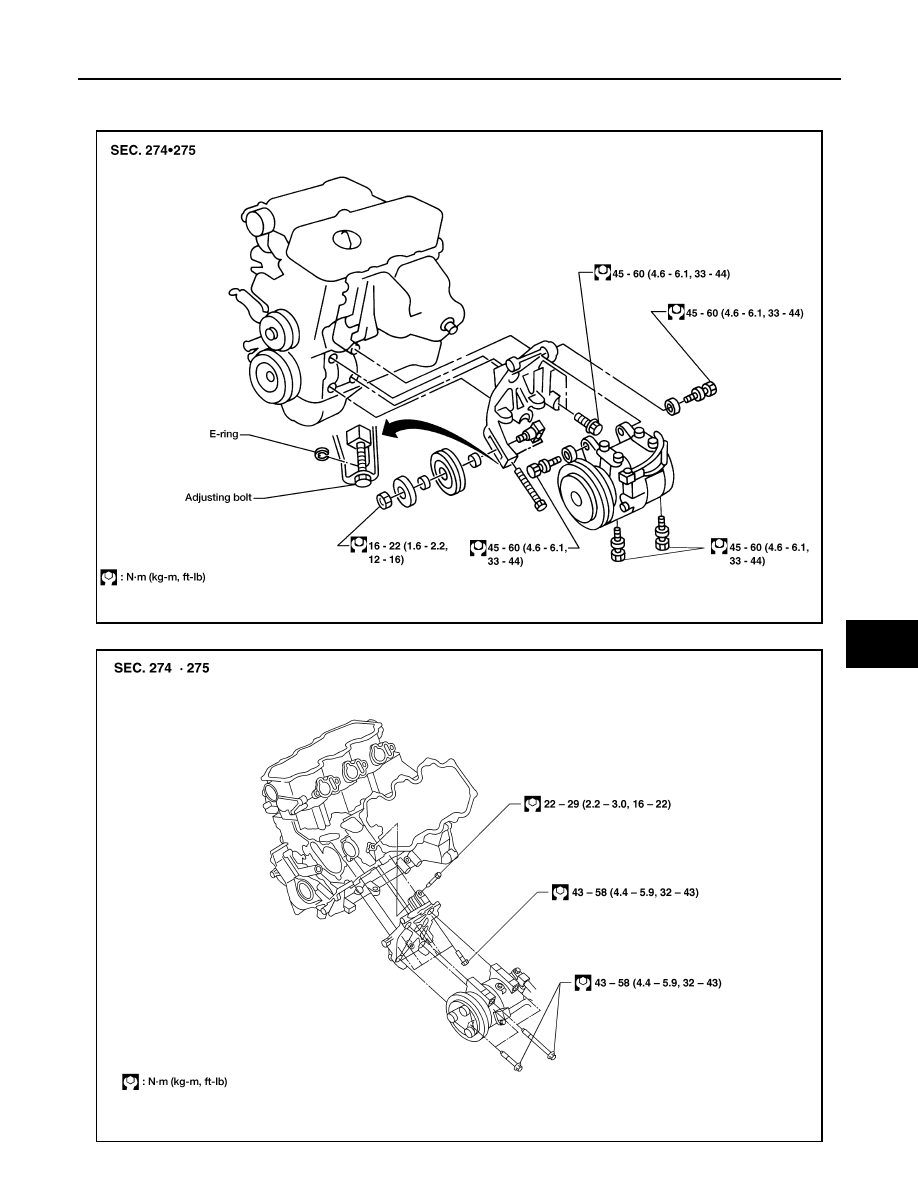

Removal and Installation for Compressor

EJS0020J

KA24DE

VG33E AND VG33ER

LHA236

LHA237

MTC-68

REFRIGERANT LINES

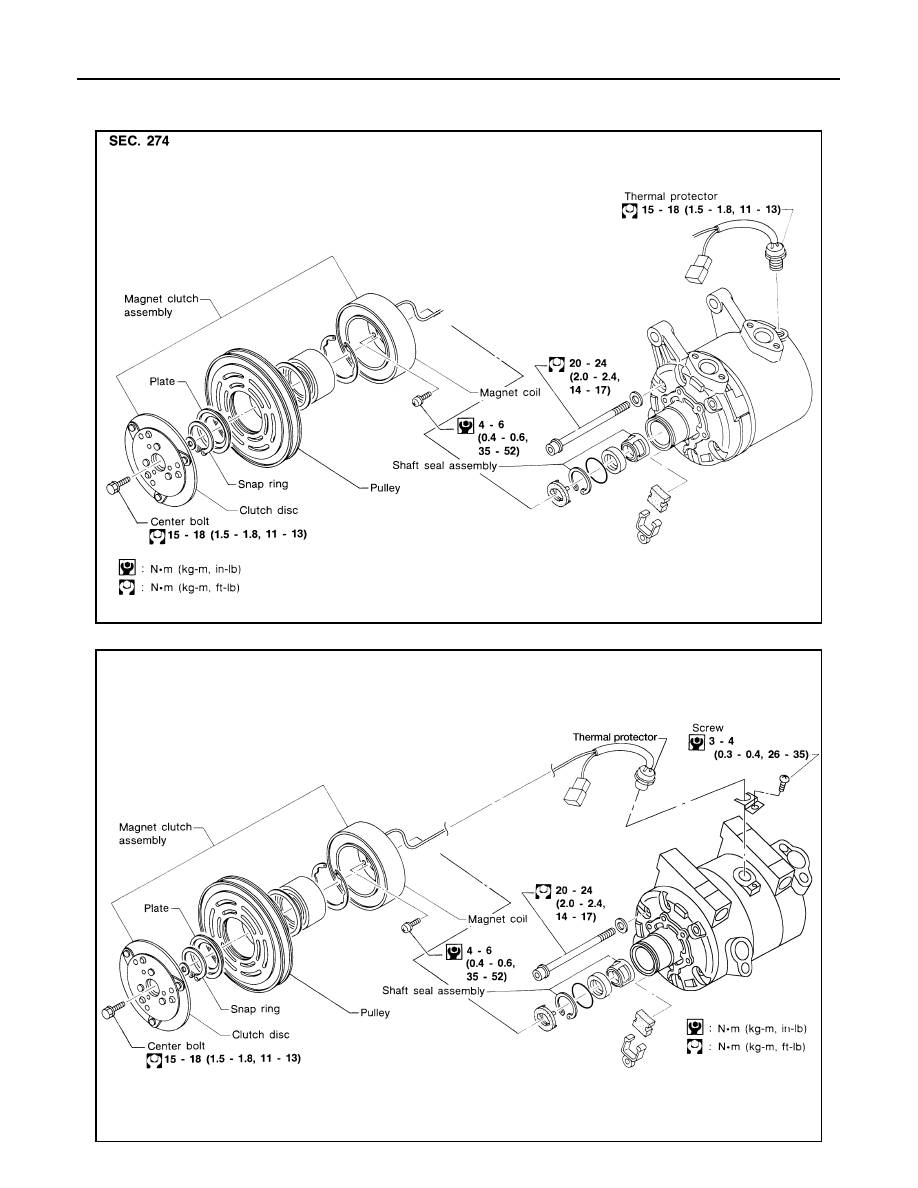

Removal and Installation for Compressor Clutch

EJS0020K

KA24DE

VG33E AND VG33ER

LJIA0008E

AHA507A

REFRIGERANT LINES

MTC-69

C

D

E

F

G

H

I

K

L

M

A

B

MTC

REMOVAL

1.

Remove the drive plate center bolt, hold clutch disc using Tool.

2.

Remove the drive plate using Tool.

●

Insert Tool's three pins into the drive plate. Rotate the Tool
clockwise to hook it onto the plate. Then, tighten the center
bolt to remove the drive plate.

●

While tightening the center bolt, insert a round bar (such as a
suitable screwdriver) between two of the pins (as shown) to
prevent drive plate rotation. After removing the drive plate,
remove the shims from either the drive shaft or the drive plate.

3.

Remove the snap ring using suitable external snap ring pliers as
shown.

4.

Remove the pulley assembly using a suitable pulley puller.

●

Position the center of the pulley puller on the end of the drive
shaft. Remove the pulley assembly with the puller.

CAUTION:

For pressed pulleys:
To prevent the deformation of the pulley groove, the puller
claws should be hooked under (not into) the pulley groove.

5.

Remove the field coil harness clip using a suitable screwdriver.

AHA841

AHA506A

AHA843

RHA139E
