MT-74

[FS5R30A]

GEAR COMPONENTS

7.

Select proper counter gear front bearing shim when replacing
transmission case, counter gear, counter gear rear thrust bear-
ing or sub-gear components.

a.

Install counter gear with sub-gear components, counter gear
front thrust washer and counter gear rear thrust washer on
adapter plate.

b.

Remove counter gear front bearing shim from transmission
case.

c.

Place adapter plate and counter gear assembly in transmission
case (case inverted).

d.

Tighten adapter plate to transmission case using 2 bolts.

e.

Place dial indicator on rear end of counter gear.

f.

Move counter gear up and down and measure dial indicator
deflection.

g.

Select proper thrust washer using the table as a guide. Refer to

MT-83, "TABLE FOR SELECTING PROPER COUNTER GEAR
FRONT BEARING SHIM"

 .

h.

Separate adapter plate and transmission case.

i.

Remove counter gear assembly.

WCIA0191E

Counter gear end play

: 0.10 - 0.26 mm (0.0040 -
0.0102 in)

SMT578A

GEAR COMPONENTS

MT-75

[FS5R30A]

D

E

F

G

H

I

J

K

L

M

A

B

MT

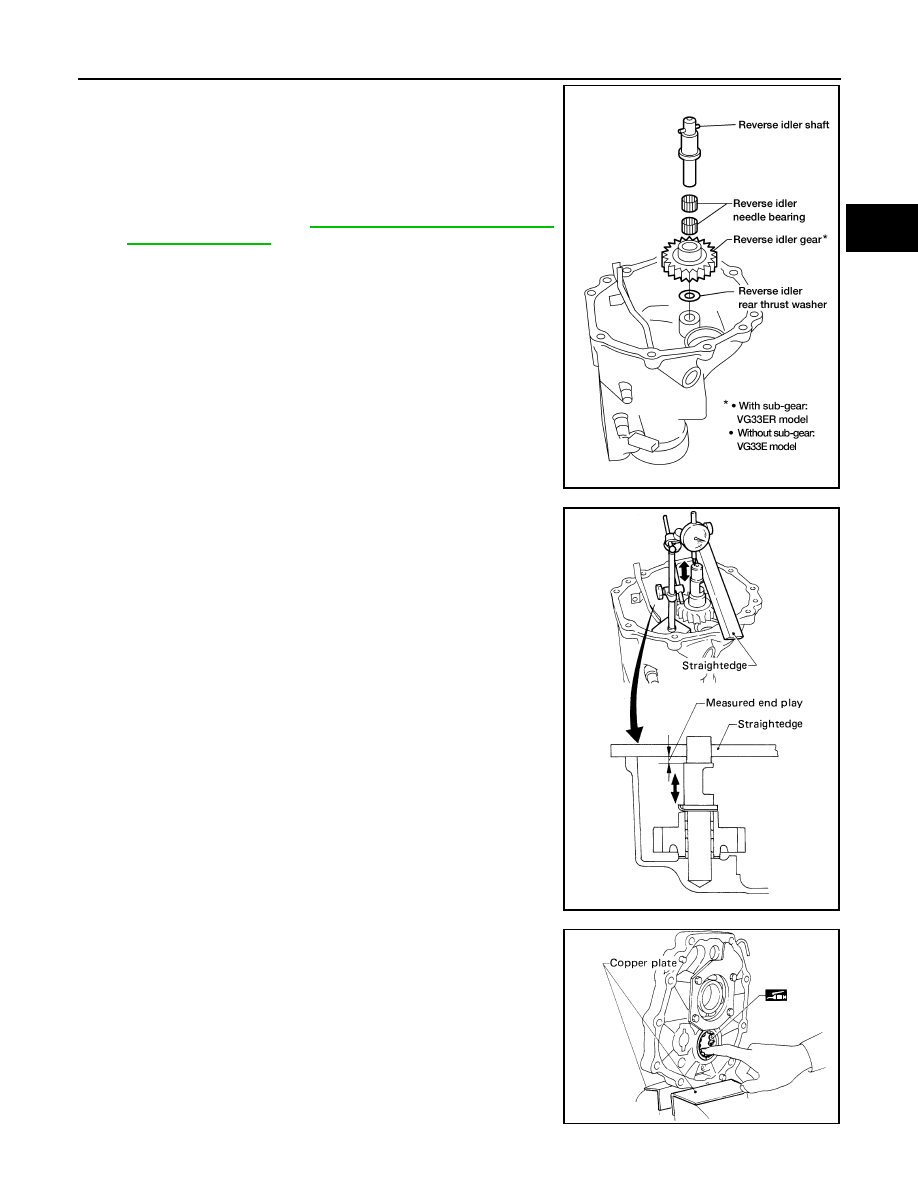

8.

Select proper reverse idler rear thrust washer when replacing
rear extension (or OD gear case), reverse idler gear, reverse
idler shaft or reverse idler front thrust washer.

a.

Install reverse idler gear, reverse idler needle bearings, reverse
idler rear thrust washer and reverse idler shaft into rear exten-
sion (or OD gear case).

●

When replacing reverse idler rear thrust washer, install
either A or B. Refer to

MT-83, "REVERSE IDLER REAR

THRUST WASHER"

 .

b.

Place dial indicator on front end of reverse idler shaft.

c.

Put straightedge on front surface of rear extension (or O/D gear
case) as a stopper of reverse idler shaft.

d.

Move reverse idler shaft up and down and measure reverse idler
gear end play.

e.

If not within specification, replace reverse idler rear thrust
washer with the other (A or B) and check again.

9.

Install mainshaft and counter gear on adapter plate and main
drive gear on mainshaft.

a.

Mount adapter plate on vise and apply multi-purpose grease to
counter gear rear bearing.

WMT051

Reverse idler gear
end play

: 0.30 - 0.53 mm (0.0119 - 0.0208 in)

SMT433A

SMT438A

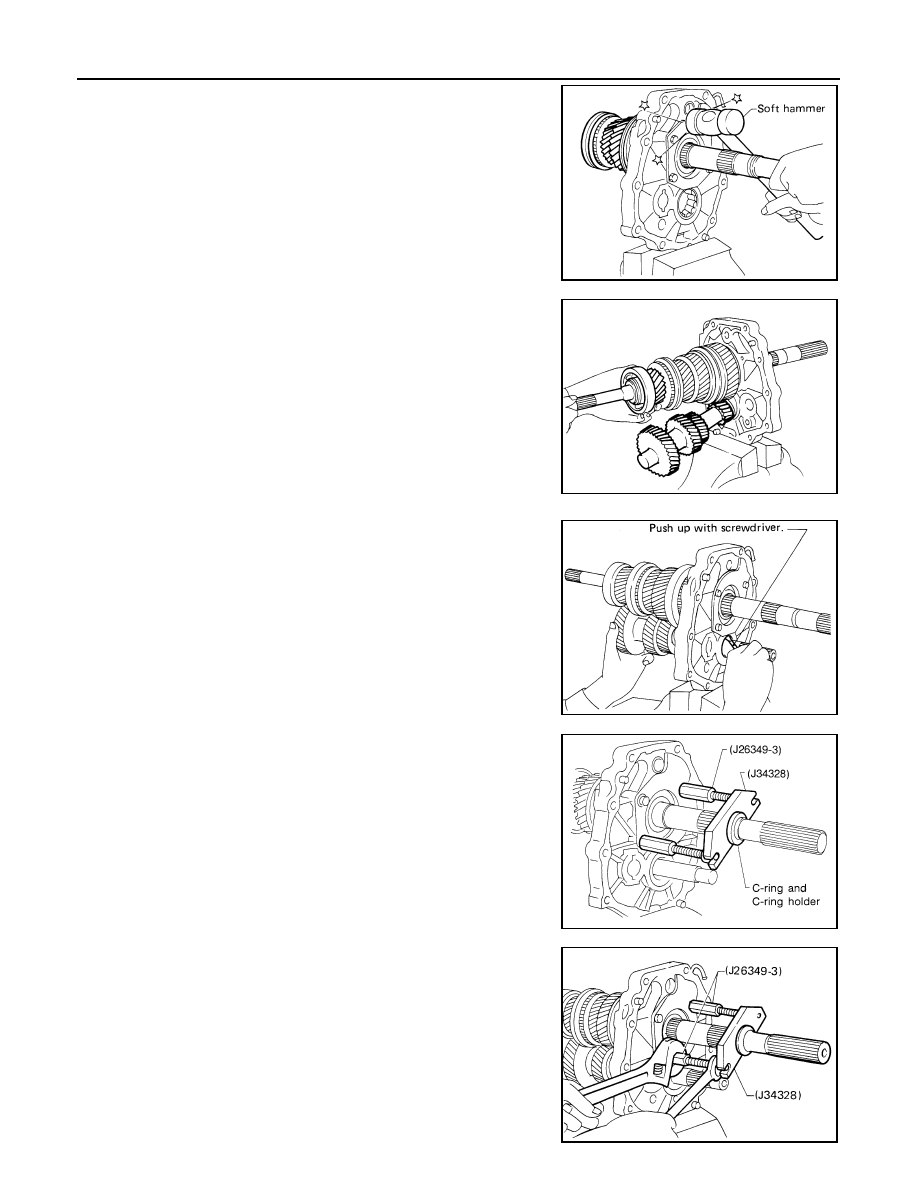

MT-76

[FS5R30A]

GEAR COMPONENTS

b.

Partially install mainshaft on mainshaft front bearing.

●

To allow for installation of counter gear, do not install main-
shaft completely.

c.

Install counter gear in counter gear rear bearing and install main
drive gear, pilot bearing and spacer on mainshaft.

●

When installing counter gear into counter gear rear bearing,
push up on upper roller of counter gear rear bearing with
screwdriver.

d.

Install Tools (J26349-3) onto adapter plate and C-ring and C-ring
holder on mainshaft.

e.

Install Tool (J34328) on mainshaft.

f.

Install mainshaft and counter gear completely by extending
length of Tool (J26349-3).

SMT440A

SMT441A

SMT442A

SMT064C

SMT579A

GEAR COMPONENTS

MT-77

[FS5R30A]

D

E

F

G

H

I

J

K

L

M

A

B

MT

10. Install rear side components on mainshaft and counter gear.
a.

Install OD gear bushing using Tool while pushing on the front of
counter gear.

b.

Install OD main gear using Tool.

●

Pay attention to direction of OD main gear. (B is wider than A
as shown.)

c.

Install adapter plate with gear assembly onto transmission case.

d.

Install OD gear needle bearing and then install OD counter gear
and reverse idler shaft.

e.

Install reverse gear bushing with speedometer drive gear (2WD
model) using Tool.

f.

Install reverse cone using Tool.

g.

Install insert springs and reverse baulk ring on OD coupling
sleeve. Then install them and OD baulk ring on OD counter
gear.

●

Pay attention to direction of OD coupling sleeve.

Tool number

: ST37750000 (J34332)

SMT444A

Tool number

: (J34342)

SMT580AA

Tool number

: (J34342)

SMT581A

Tool number

: ST37750000 (J34332)

SMT582A

SMT571AA
