Nissan Frontier D22. Manual - part 245





TROUBLE DIAGNOSIS

EC-83

[KA24DE]

C

D

E

F

G

H

I

J

K

L

M

A

EC

17.

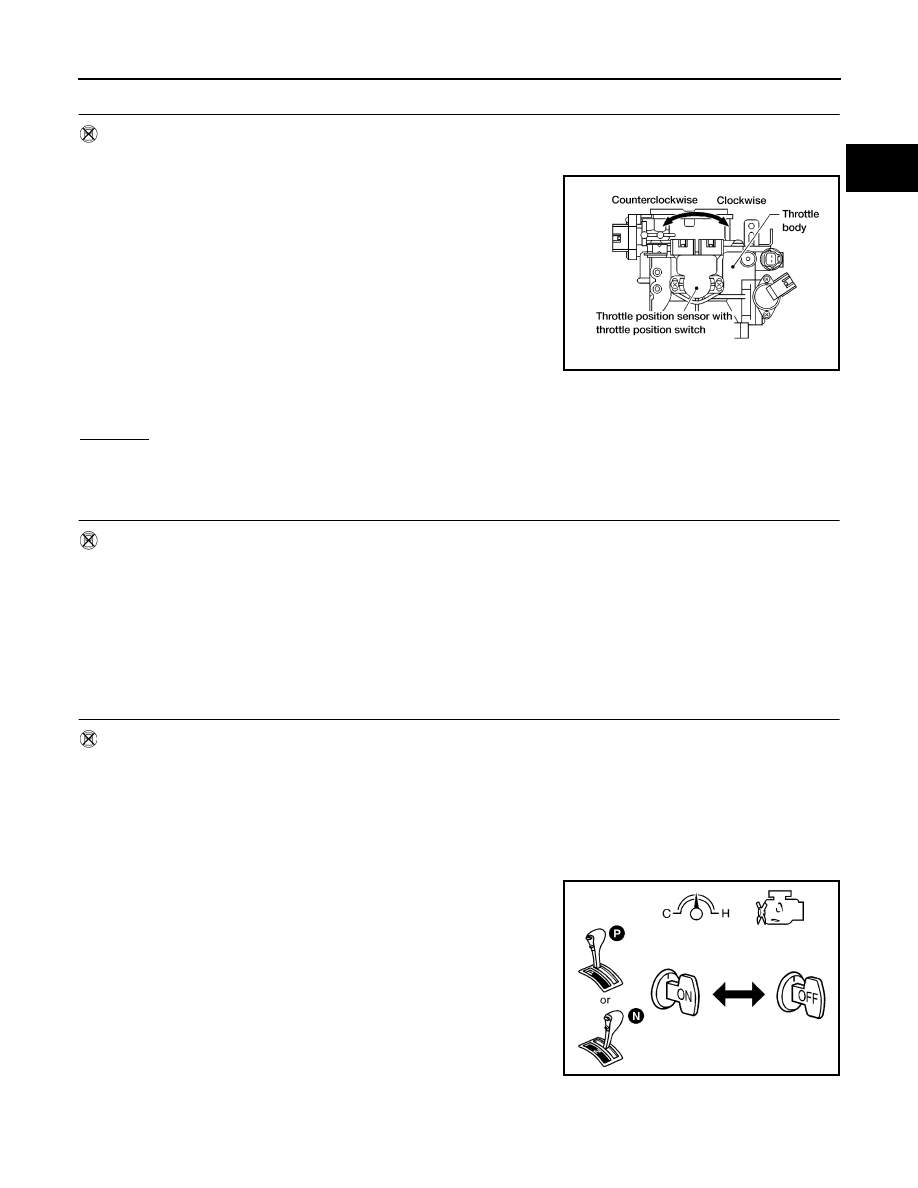

ADJUSTMENT THROTTLE POSITION SENSOR IDLE POSITION-3

 Without CONSULT-II

1.

Temporarily tighten sensor body fixing bolts as follows.

Gradually move the sensor body clockwise and stop it
when the continuity comes to exist, then tighten sensor
body fixing bolts.

2.

Make sure two or three times that the continuity exists when the
throttle valve is closed and continuity does not exist when it is
opened.

3.

Remove 0.1 mm (0.004 in) feeler gauge then insert 0.3 mm
(0.012 in) feeler gauge.

4.

Make sure two or three times that continuity does not exist when
the throttle valve is closed.

5.

Tighten throttle position sensor.

6.

Check the continuity again.
Continuity does not exist while closing the throttle valve.

OK or NG

OK

>> GO TO 18.

NG

>> GO TO 15.

18.

REINSTALLATION

 Without CONSULT-II

1.

Remove 0.3 mm (0.012 in) feeler gauge.

2.

Reconnect throttle position sensor harness connector and closed throttle position switch harness connec-
tor.

3.

Rev engine (2,000 to 3,000 rpm) two or three times under no-load and then run engine at idle speed.

>> GO TO 19.

19.

RESET THROTTLE POSITION SENSOR IDLE POSITION MEMORY

 Without CONSULT-II

NOTE:
Always warm up engine to normal operating temperature. If engine is cool, the throttle position sensor
idle position memory will not be reset correctly.

1.

Start engine.

2.

Warm up engine to normal operating temperature.

3.

Stop engine. (Turn ignition switch OFF.)

4.

Turn ignition switch ON and wait at least 5 seconds.

5.

Turn ignition switch OFF and wait at least 5 seconds.

6.

Repeat steps 4 and 5 for 20 times.

>> GO TO 20.

AEC872A

SEF864V

EC-84

[KA24DE]

TROUBLE DIAGNOSIS

20.

CHECK TARGET IDLE SPEED

 Without CONSULT-II

1.

Start engine and warm it up to normal operating temperature.

2.

Check idle speed.

OK or NG

OK

>> GO TO 21.

NG

>> 1. Adjust target idle speed. Refer to

EC-36, "Idle Speed/Ignition Timing/Idle Mixture Ratio Adjust-

ment"

 .

2. GO TO 21.

21.

ERASE UNNECESSARY DTC

After this inspection, unnecessary DTC No. might be displayed.
Erase the stored memory in ECM and TCM.
Refer to

EC-61, "HOW TO ERASE EMISSION-RELATED DIAGNOSTIC INFORMATION"

 .

>> INSPECTION END

Symptom Matrix Chart

UBS00D1G

SYSTEM — ENGINE CONTROL SYSTEM

 800

±50 rpm (in P or N position)

SYMPTOM

Refer-
ence
page

HARD/NO

 ST

AR

T/R

E

ST

AR

T (

EXCP

. HA)

ENGINE ST

AL

L

HESIT

A

T

ION/SURGI

N

G/FL

A

T SPOT

SP

ARK KNOCK/

DET

O

NA

TIO

N

L

A

CK OF POW

E

R/POOR

ACCEL

E

RA

TI

ON

HIG

H

 IDL

E

/L

OW

 IDL

E

ROUGH IDL

E

/HUNTI

N

G

IDLI

NG VIBRA

T

IO

N

SL

OW

/N

O RETURN T

O

 IDL

E

OVERHEA

T

S/W

A

TER TE

M

PERA

T

URE

HIG

H

EXCESSIVE FUEL CONSUM

P

T

ION

EXCESSIVE OI

L CONSUM

P

T

IO

N

BA

TTER

Y

 DEAD (UNDER CHARGE)

Warranty symptom code

AA

AB

AC

AD

AE

AF

AG

AH

AJ

AK

AL

AM

HA

Fuel

Fuel pump circuit

1

1

2

3

2

2

2

3

2

EC-548

Fuel  pressure  regulator  system

3

3

4

4

4

4

4

4

4

4

EC-48

Injector circuit

1

1

2

3

2

2

2

2

EC-539

Evaporative  emission  system

3

3

4

4

4

4

4

4

4

4

EC-564

Air

Positive crankcase ventilation
system

3

3

4

4

4

4

4

4

4

4

1

EC-580

Incorrect idle speed adjustment

3

3

1

1

1

1

1

EC-74

IACV-AAC  valve  circuit

1

1

2

3

3

2

2

2

2

2

2

EC-392

EC-397



EC-

402

IACV-FICD  solenoid  valve  circuit

2

2

3

3

3

3

3

3

3

3

EC-558

TROUBLE DIAGNOSIS

EC-85

[KA24DE]

C

D

E

F

G

H

I

J

K

L

M

A

EC

1 - 6: The numbers refer to the order of inspection.
(continued on next page)

Ignition

Incorrect ignition timing adjust-
ment

3

3

1

1

1

1

1

1

EC-74

Ignition circuit

1

1

2

2

2

2

2

2

EC-532

EGR

EGRC-solenoid valve circuit

2

2

3

3

3

EC-451

EGR system

2

1

2

3

3

 3

2

2

3

3

EC-276

EC-287



EC-

457

Main power supply and ground circuit

2

2

 3

3

3

3

3

2

3

2

EC-121

Air conditioner circuit

2

2

3

3

3

3

3

3

3

3

2

MTC-22

Camshaft position sensor circuit

2

2

3

3

3

3

3

3

EC-269

Mass air flow sensor circuit

1

1

2

2

2

2

2

2

EC-136

EC-143

Heated oxygen sensor 1 circuit

1

2

3

2

2

2

2

EC-186

EC-192



EC-

202

 ,

EC-416



EC-

421

Engine  coolant  temperature  sensor  circuit

1

1

2

3

2

3

2

2

3

EC-154

EC-174

Throttle  position  sensor  circuit

1

2

2

2

2

2

2

2

EC-159

EC-168

Incorrect throttle position sensor adjust-
ment

3

1

1

1

1

1

1

1

EC-38

Vehicle speed sensor circuit

2

3

3

3

EC-387

Knock sensor circuit

2

3

EC-259

ECM

2

2

3

3

3

3

3



3

3

3

3

EC-73

EC-414

Start signal circuit

 2

EC-544

PNP switch circuit

3

3

3

3

3

EC-517

Power steering oil pressure switch circuit

2

3

3

EC-554

SYMPTOM

Refer-
ence
page

HARD/NO ST

AR

T/REST

AR

T

 (

EXCP

HA)

ENGINE ST

AL

L

HESIT

A

TI

ON/SURGI

N

G/FL

A

T SPOT

SP

ARK KNOCK/

DET

O

NA

TION

L

A

C

K

 OF POW

E

R/POOR ACC

E

L

E

RA

TI

ON

HIGH IDL

E

/L

OW

 IDL

E

ROUGH IDL

E

/HUNTING

IDLING

 VIBRA

T

IO

N

SL

O

W

/NO RETURN

T

O

 IDL

E

OVERHEA

T

S/W

A

TER TEMPERA

T

UR

E

 HIGH

EXCESS

IVE FUEL CONSUM

P

T

ION

EXCESS

IVE OI

L

 CONSUM

P

T

IO

N

BA

TTER

Y

 DEAD (UNDER CHARGE)

Warranty symptom code

AA

AB

AC

AD

AE

AF

AG

AH

AJ

AK

AL

AM

HA

EC-86

[KA24DE]

TROUBLE DIAGNOSIS

SYSTEM — ENGINE MECHANICAL & OTHER

1 - 6: The numbers refer to the order of inspection.
(continued on next page)

SYMPTOM

Reference
page

HARD/NO ST

AR

T/REST

AR

T (

EXCP

. HA)

ENGINE ST

ALL

HESIT

A

TIO

N

/SURGING

/FL

A

T

 SPOT

SP

ARK KNOCK/DET

O

NA

TION

L

A

CK

OF POW

E

R/

POOR ACCEL

E

RA

TIO

N

HIGH IDL

E

/L

OW

 IDL

E

ROUGH I

D

L

E

/HUNTING

IDLING VIBRA

T

IO

N

SL

OW

/NO RETURN

T

O

 IDL

E

OVERHEA

T

S/W

A

TER TEMPERA

T

URE

HIGH

EXCE

SSI

VE FUEL CONSUM

P

T

IO

N

EXCE

SSI

VE OIL

CONSUM

P

T

ION

BA

TT

ER

Y DEAD (

UNDER CHARGE)

Warranty symptom code

AA

AB

AC

AD

AE

AF

AG

AH

AJ

AK

AL

AM

HA

Fuel

Fuel tank

5

5

FL-3

Fuel piping

5

5

5

5

5

5

Vapor lock

Valve deposit

5

5

5

5

5

5

5

 Poor fuel (Heavy weight gaso-
line, Low octane)

Air

Air duct

5

5

5

5

5

5

Air cleaner

Air leakage from air duct
(Mass air flow sensor — throt-
tle body)

5

5

5

5

Throttle body, Throttle wire

ACC-2

Air leakage from intake mani-
fold/Collector/Gasket

Crank-
ing

Battery

1

1

1

1

1

1

1

1

SC-4

Alternator circuit

SC-26

Starter circuit

3

SC-9

Flywheel/Drive plate

6

EM-48

PNP switch

4
