VEHICLE SECURITY (THEFT WARNING) SYSTEM

BL-49

C

D

E

F

G

H

J

K

L

M

A

B

BL

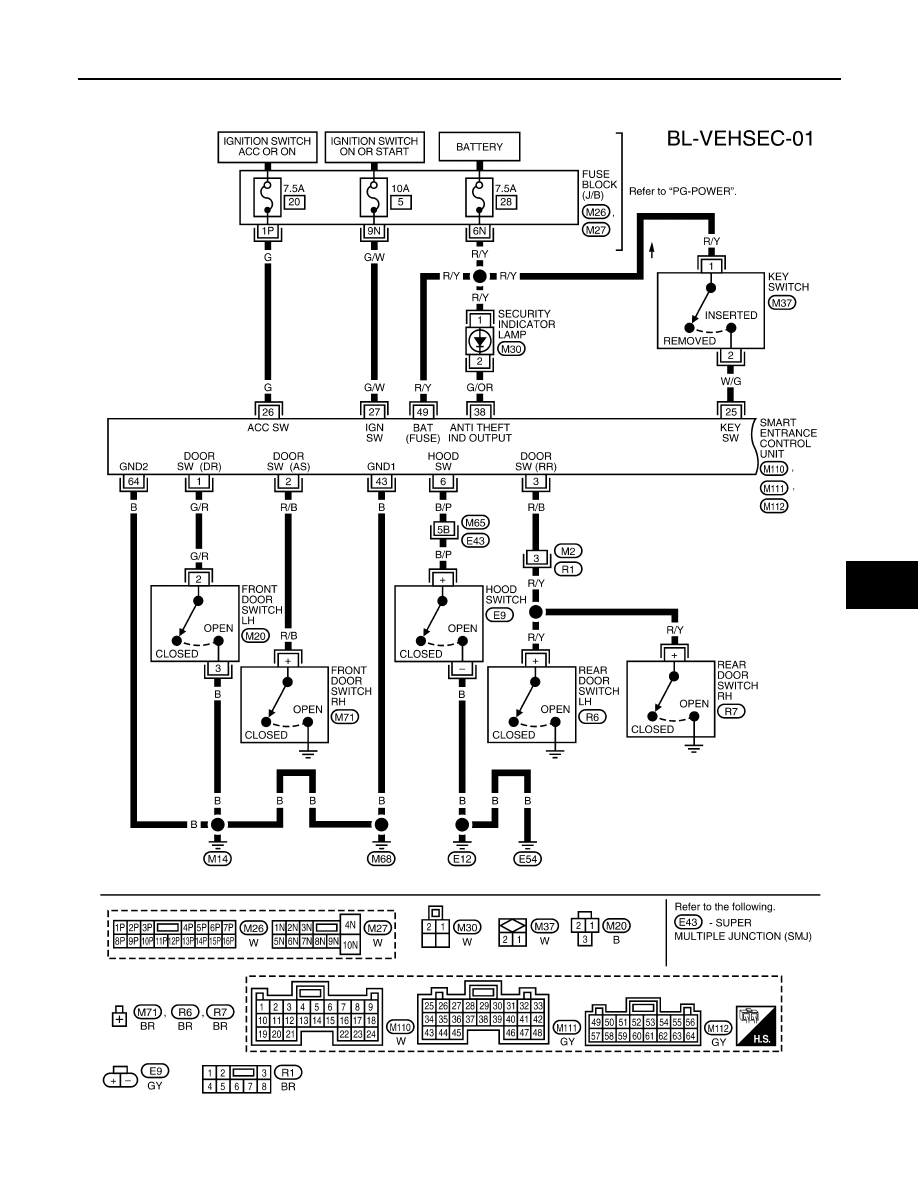

Wiring Diagram — VEHSEC —

EIS002CK

FIG. 1

WIWA0105E

BL-50

VEHICLE SECURITY (THEFT WARNING) SYSTEM

FIG. 2

WIWA0106E

VEHICLE SECURITY (THEFT WARNING) SYSTEM

BL-51

C

D

E

F

G

H

J

K

L

M

A

B

BL

FIG. 3

WIWA0107E

BL-52

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnoses

EIS002CL

PRELIMINARY CHECK

The system operation is canceled by turning ignition switch to ACC at any step between START and ARMED
in the following flow chart.

After performing “PRELIMINARY CHECK”, go to

BL-53, "SYMPTOM CHART"

 .

WEL907A
