Nissan Frontier D22. Manual - part 143

SQUEAK AND RATTLE TROUBLE DIAGNOSIS

BL-9

C

D

E

F

G

H

J

K

L

M

A

B

BL

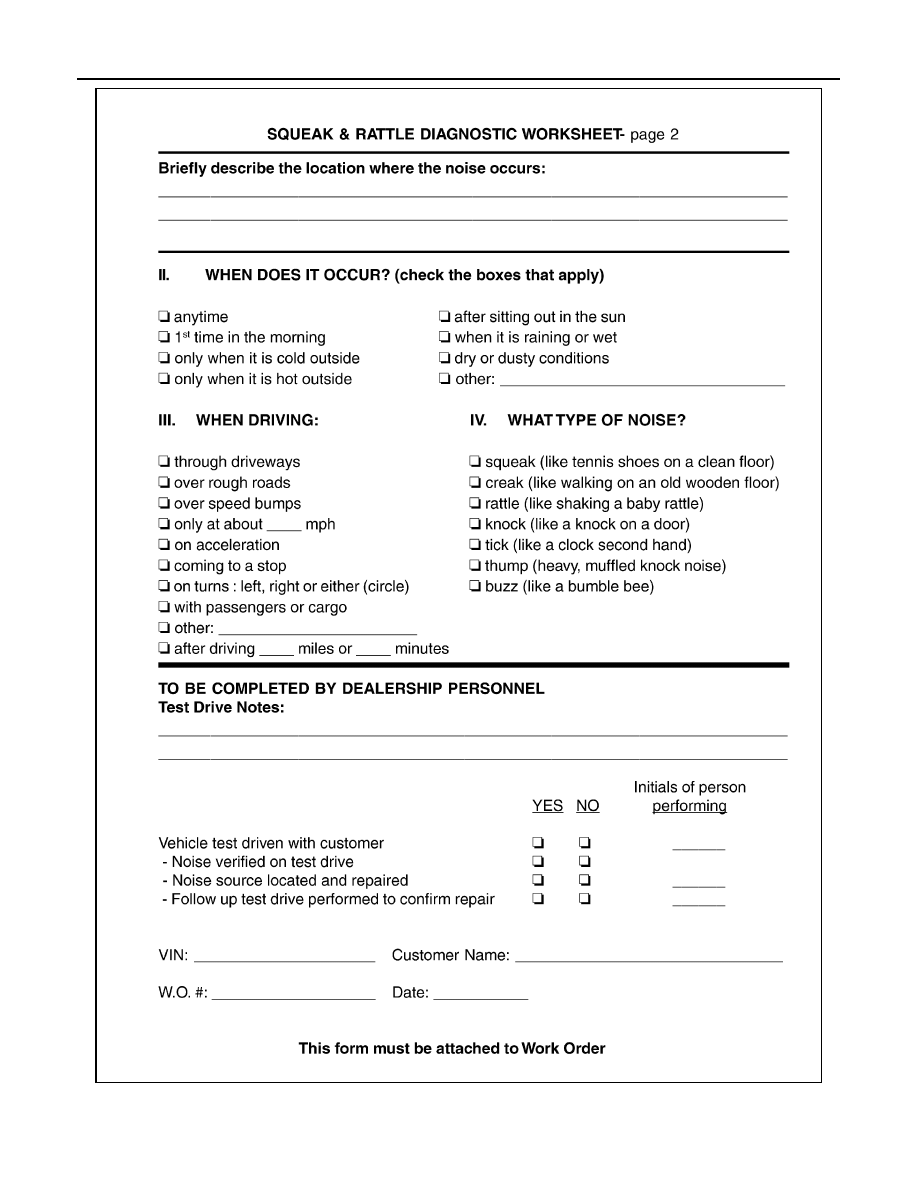

DIAGNOSTIC WORKSHEET

LIWA0276E

BL-10

SQUEAK AND RATTLE TROUBLE DIAGNOSIS

ABT469

POWER DOOR LOCK SYSTEM

BL-11

C

D

E

F

G

H

J

K

L

M

A

B

BL

POWER DOOR LOCK SYSTEM

PFP:24814

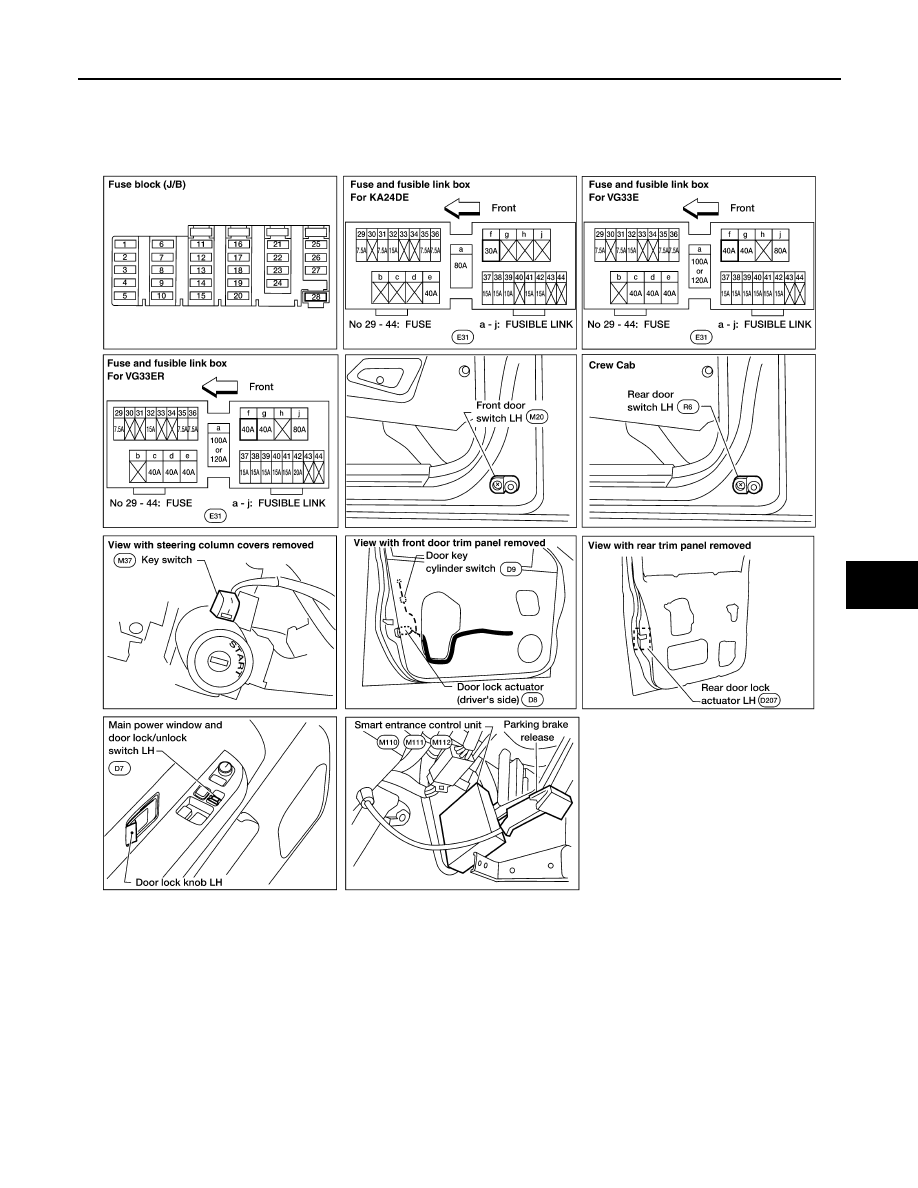

Component Parts and Harness Connector Location

EIS002C4

WIIA0115E

BL-12

POWER DOOR LOCK SYSTEM

System Description

EIS002C5

Power is supplied at all times

●

through 30A fusible link  [letter f , located in the fuse and fusible link box (with KA24DE)] or

●

through 40A fusible link [letter f , located in the fuse and fusible link box (with VG33E and VG33ER)]

●

to circuit breaker terminal +

●

through circuit breaker terminal –

●

to smart entrance control unit terminal 51.

Power is supplied at all times

●

through 7.5A fuse [No. 28, located in the fuse block (J/B)]

●

to smart entrance control unit terminal 49 and

●

to key switch terminal 1.

Ground is supplied

●

to smart entrance control unit terminals 43 and 64

●

through body grounds M14 and M68.

INPUT

With the key in the ignition key cylinder, power is supplied

●

through key switch terminal 2

●

to smart entrance control unit terminal 25.

With front door LH open, ground is supplied

●

to smart entrance control unit terminal 1

●

through front door switch LH terminal 2

●

through front door switch LH terminal 3

●

through body grounds M14 and M68.

With front door RH open, ground is supplied

●

to smart entrance control unit terminal 2

●

through front door switch RH terminal +.

With rear door LH or RH (Crew Cab) open, ground is supplied

●

to smart entrance control unit terminal 3

●

through rear door switch LH and/or RH terminals +.

With the key inserted in the front door key cylinder switch LH and turned to LOCK, ground is supplied

●

to smart entrance control unit terminal 11

●

through front door key cylinder switch LH terminal 1

●

through front door key cylinder switch LH terminal 2

●

through body grounds M14 and M68.

With the key inserted in the front door key cylinder switch LH and turned to UNLOCK, ground is supplied

●

to smart entrance control unit terminal 10

●

through front door key cylinder switch LH terminal 3

●

through front door key cylinder switch LH terminal 2

●

through body grounds M14 and M68.

With the main power window and door lock/unlock switch pressed to LOCK, ground is supplied

●

to smart entrance control unit terminal 5

●

through main power window and door lock/unlock switch terminal 15

●

through main power window and door lock/unlock switch terminal 10

●

through body grounds M14 and M68.

With the door lock/unlock switch RH pressed to LOCK, ground is supplied

●

to smart entrance control unit terminal 5

●

through door lock/unlock switch RH terminal 6

●

through door lock/unlock switch RH terminal 4
