SMART ENTRANCE CONTROL UNIT

BCS-5

C

D

E

F

G

H

I

J

L

M

A

B

BCS

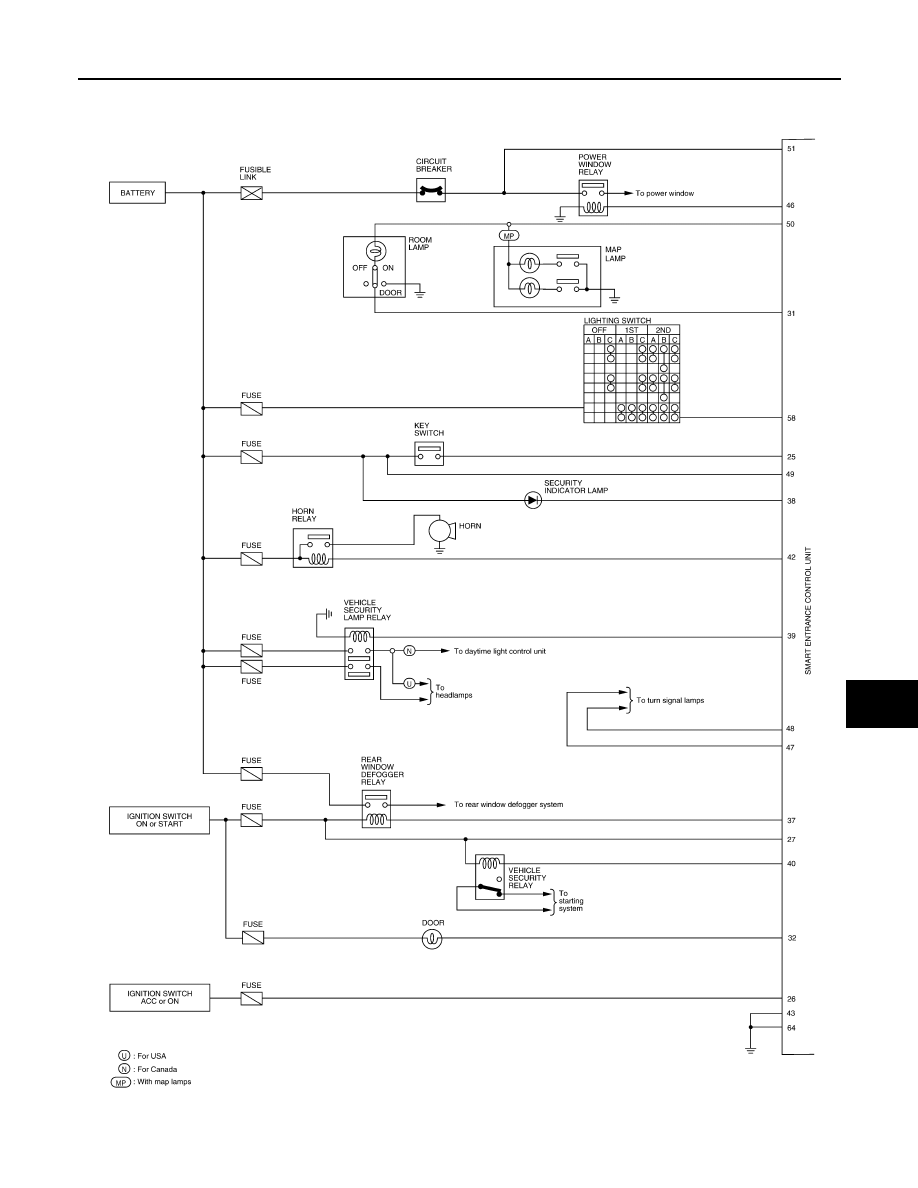

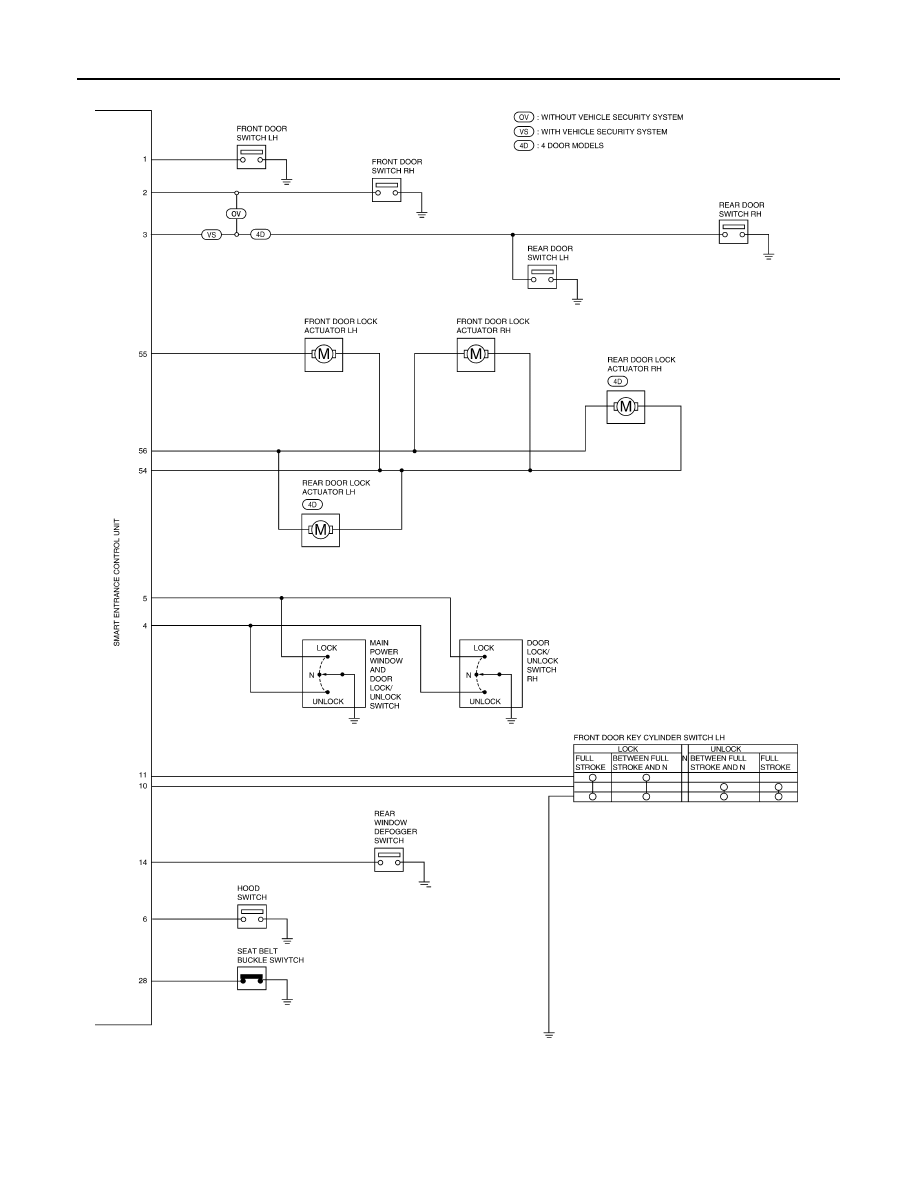

Circuit Diagram

EKS006WZ

WKWA0340E

BCS-6

SMART ENTRANCE CONTROL UNIT

WKWA0341E

SMART ENTRANCE CONTROL UNIT

BCS-7

C

D

E

F

G

H

I

J

L

M

A

B

BCS

Smart Entrance Control Unit Inspection Table

EKS006X0

Terminal

No.

Wire

color

Connections

Operated condition

Voltage (V)

(Approx.)

1

G/R

Front door switch LH

OFF (Closed)

→ ON (Open)

12V

→ 0V

2

G/B

Front door switch RH

OFF (Closed)

→ ON (Open)

12V

→ 0V

3

R/B

Rear door switch LH and RH,
back door switch

OFF (Closed)

→ ON (Open)

12V

→ 0V

4

BR

Main power window and door
lock/unlock switch, door lock/
unlock switch RH

Neutral

→ Unlock

12V

→ 0V

5

LG/R

Main power window and door
lock/unlock switch, door lock/
unlock switch RH

Neutral

→ Lock

12V

→ 0V

6

B/P

Hood switch

ON (Open)

→ OFF (Closed)

0V

→ 12V

10

Y/R

Front door key cylinder unlock
switch LH or back door key cylin-
der unlock switch

OFF (Neutral)

→ ON (Unlock)

12V

→ 0V

11

Y

Front door key cylinder lock
switch LH or back door key cylin-
der lock switch

OFF (Neutral)

→ ON (Lock)

12V

→ 0V

14

G/B

Rear window defogger switch

OFF

→ ON

12V

→ 0V

25

W/G

Ignition key switch (Insert)

Key inserted

→ Key removed from ignition key cylinder

12V

→ 0V

26

G

Ignition switch (ACC)

ACC position

12V

27

G/W

Ignition switch (ON)

Ignition key is in ON position

12V

28

B/P

Seat belt buckle switch

Unfastened

→ Fastened (Ignition key is in ON position)

0V

→ 12V

31

R/B

Room lamp

When interior lamp is operated using keyfob. (Interior lamp
switch in DOOR position)

12V

→ 0V

32

R/B

Door ajar indicator lamp

OFF

→ ON (Ignition key is in ON position)

12V

→ 0V

37

G/R

Rear window defogger relay

OFF

→ ON (Ignition key is in ON position)

12V

→ 0V

38

G/OR

Security indicator lamp

Turns off

→ Turns on

12V

→ 0V

39

R

Vehicle security lamp relay

When panic alarm is operated using keyfob or when alarm
is activated

12V

→ 0V

40

R/W

Vehicle security relay (Starter
cut)

OFF

→ ON (Ignition key is in ON position)

12V

→ 0V

42

LG/R

Horn relay

When panic alarm is operated using keyfob or when alarm
is activated

12V

→ 0V

43

B

Ground

—

—

46

G/W

Power window relay

Ignition key is in ON position

→ 45 seconds after ignition

key is turned to OFF position

12V

→ 0V

47

G/Y

Turn signal lamp LH

When doors are locked using keyfob

12V

→ 0V

48

G/R

Turn signal lamp RH

When doors are locked using keyfob

12V

→ 0V

49

G

Power source (Fuse)

—

12V

50

R/G

Battery saver (Room lamp)

Turns off

→ Turns on

12V

→ 0V

51

W/R

Power source (C/B)

—

12V

54

L

Front door lock actuator LH and
RH, rear door lock actuator LH
and RH

Main power window and door lock/unlock
switch, door lock/unlock switch RH

Lock

12V

Neutral,
unlock

0V

55

G/W

Front door lock actuator LH

Main power window and door lock/unlock
switch, door lock/unlock switch RH

Unlock

12V

Neutral, lock

0V

BCS-8

SMART ENTRANCE CONTROL UNIT

56

L/R

Front door lock actuator RH, rear
door lock actuator LH and RH,
back door lock actuator

Main power window and door lock/unlock
switch, door lock/unlock switch RH

Unlock

12V

Neutral, lock

0V

58

L/R

Lighting switch

1ST, 2ND positions: ON

→ OFF

12V

→ 0V

64

B

Ground

—

—

Terminal

No.

Wire

color

Connections

Operated condition

Voltage (V)

(Approx.)
