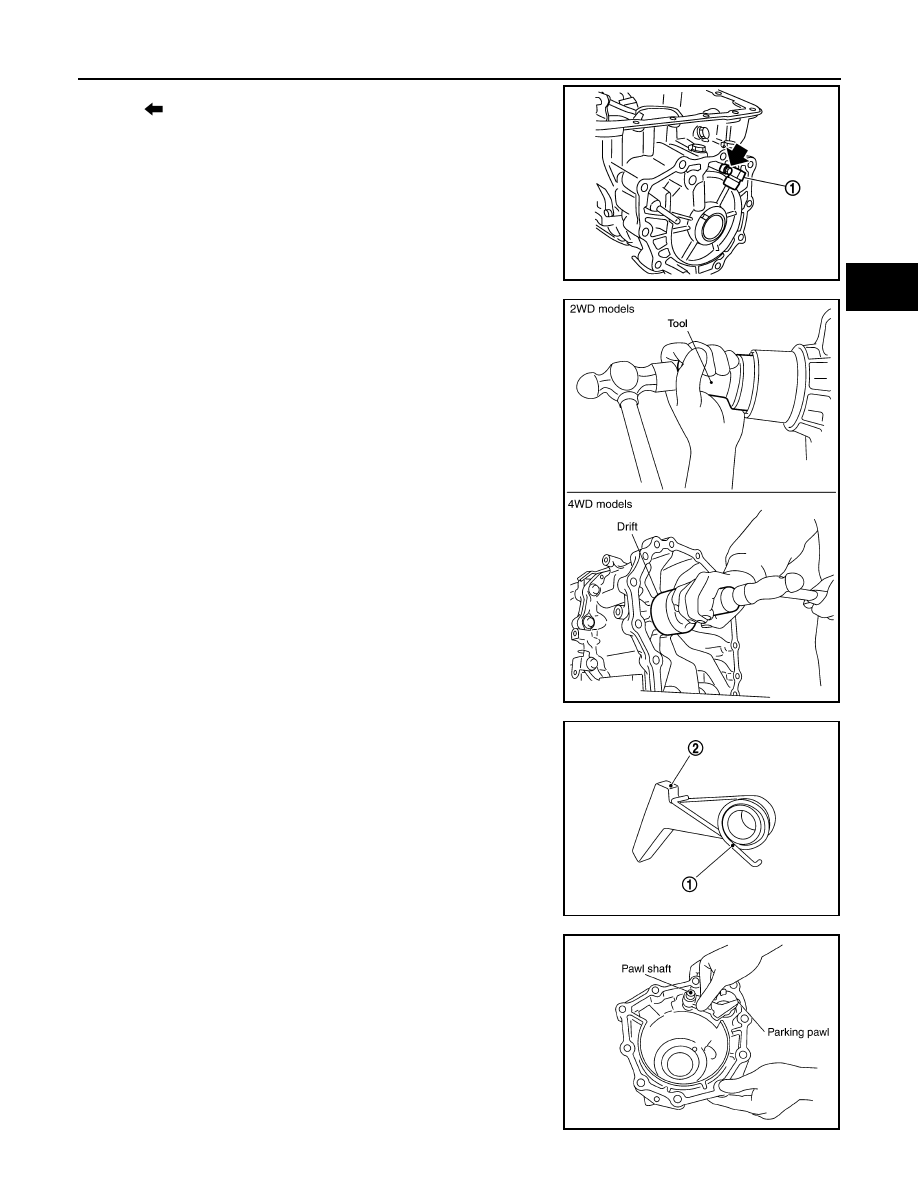

ASSEMBLY TM-309 < UNIT DISASSEMBLY AND ASSEMBLY > [5AT: RE5R05A] C E F G H I J K L M A B TM N O P 24. Install output speed sensor (1) to transmission case and tighten bolt ( ) to specified torque. CAUTION: • Do not subject sensor to impact by dropping or hitting it. • Do not disassemble sensor. • Do not allow metal filings or any foreign material to get on the sensor's front edge magnetic area. • Do not place sensor in an area affected by magnetism. 25. Install new rear oil seal until it is flush into the rear extension case (2WD models) using Tool or adapter case (4WD models) using suitable tool. CAUTION: • Apply ATF to rear oil seal. • Do not reuse rear oil seal. 26. Install return spring (1) to parking pawl (2). 27. Install parking pawl (with return spring) and pawl shaft to rear extension (2WD models) or adapter case (4WD models). Output speed sensor bolt : 5.8 N·m (0.59 kg-m, 51 in-lb) JSDIA1321ZZ Tool number : ST33400001 (J-26082) WCIA0475E SCIA6180J SCIA3424E |
