Nissan March K13. Manual - part 46





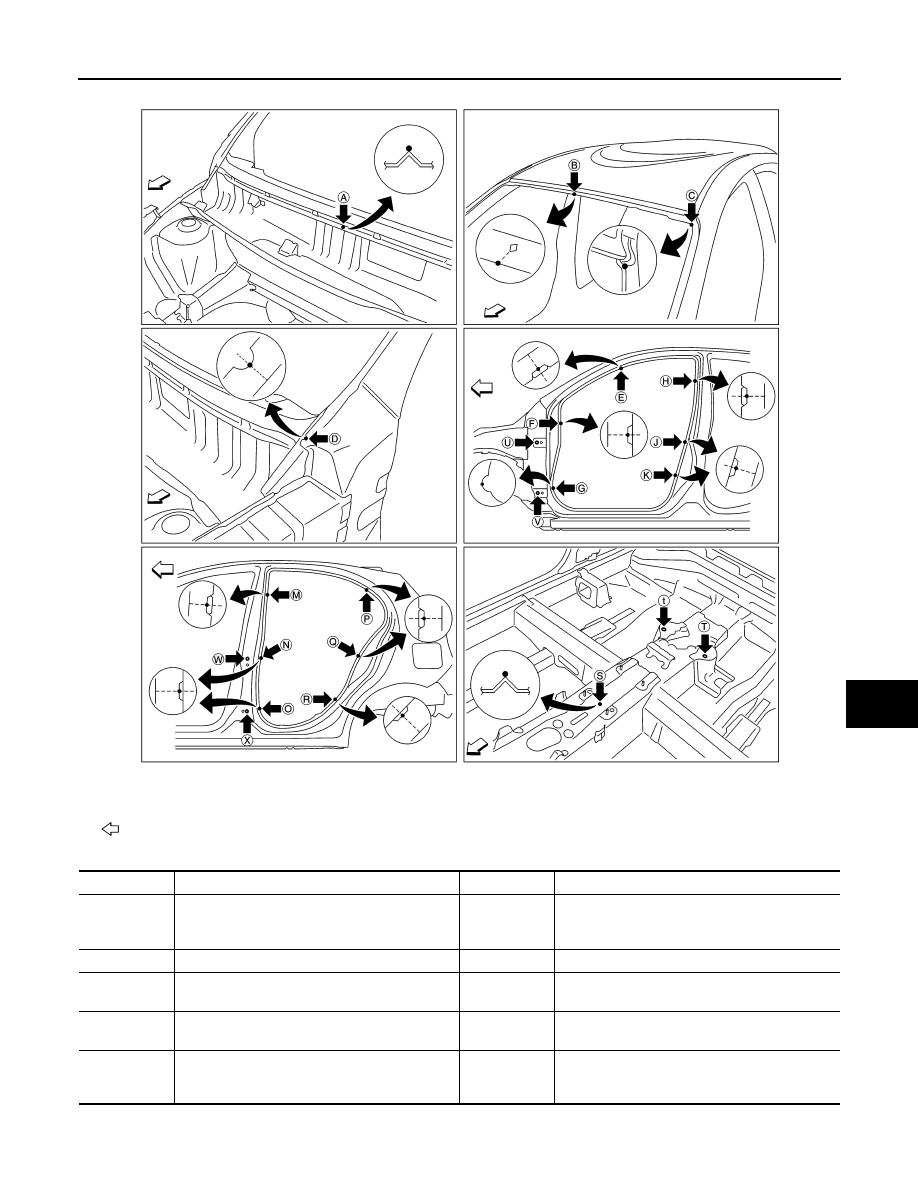

BODY ALIGNMENT

BRM-9

< SERVICE DATA AND SPECIFICATIONS (SDS)

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

Unit: mm (in)

: Vehicle front

JSKIA1911ZZ

Point

Material

Point

Material

A

Cowl top positioning mark of center positioning
mark

H, h, J, j, K, k,
M, m, N, n, O,
o

Center pillar indent

B

Roof flange end of center positioning mark

P, p, Q, q, R, r

Rear fender indent

C, c

Outer side body joggle

S

Trans control reinforcement positioning mark of
center positioning mark

D, d

Outer side body indent

T, t

Front seat mounting bracket hole center

φ

12

(0.47)

E, e, F, f, G, g

Front pillar indent

U, u, V, v, W,
w, X, x

Door hinge installing hole center
U, u, V, v, X, x:

φ

12 (0.47)

W, w:

φ

9 (0.35)

BRM-10

< SERVICE DATA AND SPECIFICATIONS (SDS)

BODY ALIGNMENT

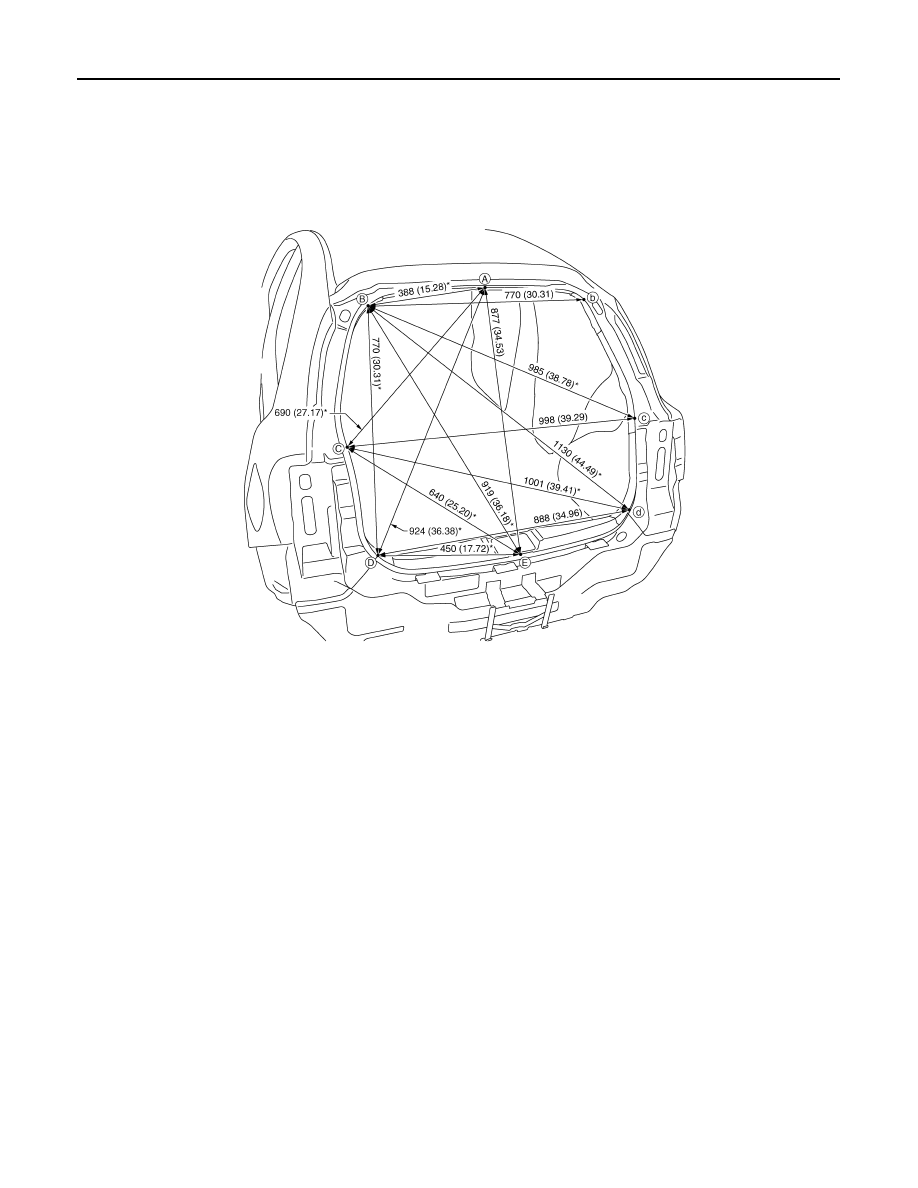

Rear Body

INFOID:0000000006024215

Measurement

Dimensions marked with

*

 indicate symmetrically identical dimensions on both the right and left hand of the

vehicle.

Measurement Points

Unit: mm (in)

JSKIA1912GB

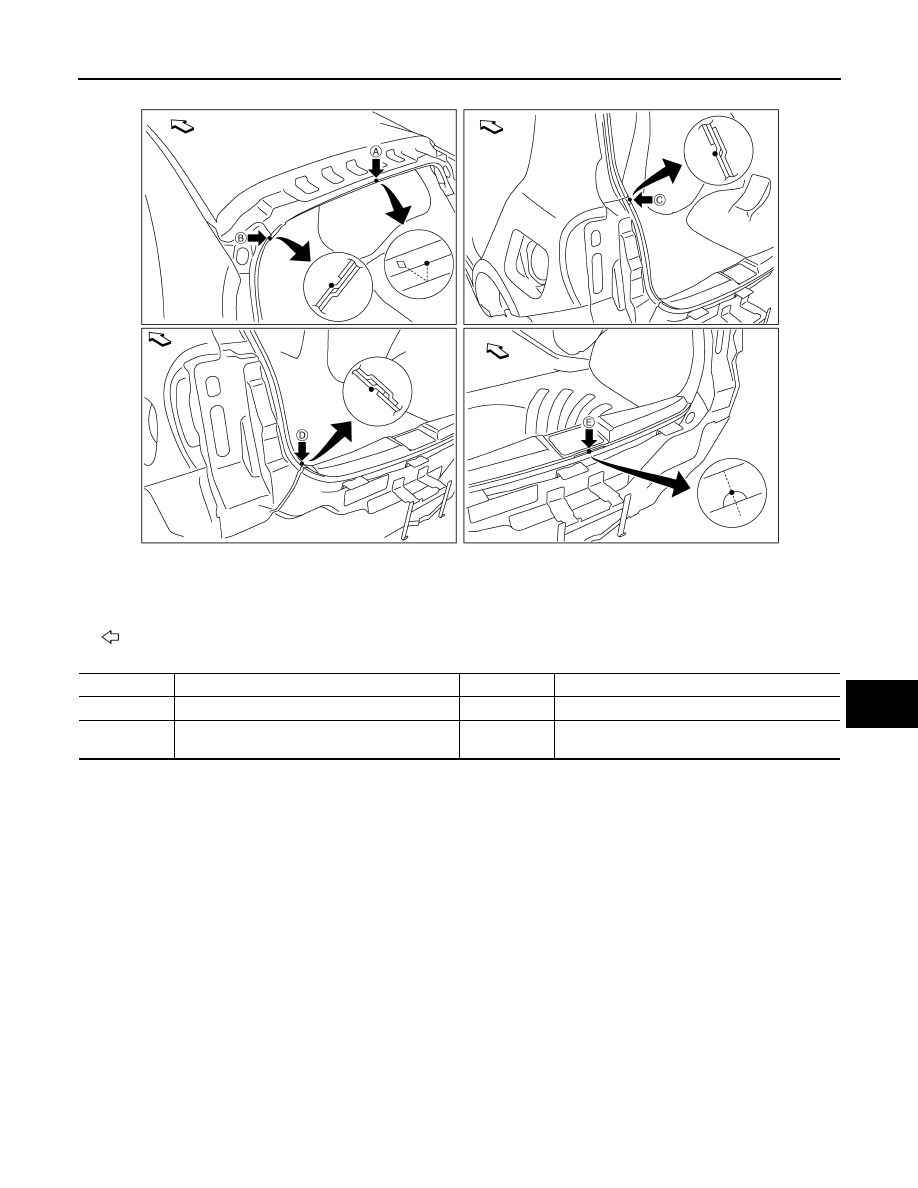

BODY ALIGNMENT

BRM-11

< SERVICE DATA AND SPECIFICATIONS (SDS)

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

: Vehicle front

JSKIA1913ZZ

Point

Material

Point

Material

A

Roof flange end of center positioning mark

C, c, D, d

Rear combination lamp base joggle

B, b

Rear fender extension joggle

E

Upper rear panel reinforcement indent of center
positioning mark

CHG

CHG-1

ELECTRICAL & POWER CONTROL

C

D

E

F

G

H

I

J

K

L

B

SECTION

CHG

A

O

P

N

CONTENTS

CHARGING SYSTEM

PRECAUTION ...............................................

3

PRECAUTIONS ...................................................

3

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" .................................................................
..

3

Precaution Necessary for Steering Wheel Rota-
tion after Battery Disconnect  ...................................
..

3

Precaution for Power Generation Voltage Variable
Control System ........................................................
..

4

PREPARATION ............................................

5

PREPARATION ...................................................

5

Commercial Service Tools  ........................................

5

SYSTEM DESCRIPTION  ..............................

6

COMPONENT PARTS  ........................................

6

CHARGING SYSTEM  ..................................................

6

CHARGING SYSTEM : Component Parts Loca-
tion ..........................................................................
..

6

CHARGING SYSTEM : Component Description ......

6

POWER GENERATION VOLTAGE VARIABLE
CONTROL SYSTEM ..................................................
..

6

POWER GENERATION VOLTAGE VARIABLE
CONTROL SYSTEM : Component Parts Location

......

6

POWER GENERATION VOLTAGE VARIABLE
CONTROL SYSTEM : Component Description  ......
..

7

SYSTEM ..............................................................

8

CHARGING SYSTEM  ..................................................

8

CHARGING SYSTEM : System Diagram  .................

8

CHARGING SYSTEM : System Description  .............

8

POWER GENERATION VOLTAGE VARIABLE
CONTROL SYSTEM ..................................................
..

8

POWER GENERATION VOLTAGE VARIABLE
CONTROL SYSTEM : System Diagram .................
..

8

POWER GENERATION VOLTAGE VARIABLE
CONTROL SYSTEM : System Description  .............
.

8

WIRING DIAGRAM  ......................................

10

CHARGING SYSTEM  .......................................

10

Wiring Diagram ........................................................

10

BASIC INSPECTION  ...................................

11

DIAGNOSIS AND REPAIR WORKFLOW  ........

11

Work Flow ................................................................

11

CHARGING SYSTEM PRELIMINARY IN-
SPECTION ........................................................

16

Inspection Procedure ...............................................

16

POWER GENERATION VOLTAGE VARI-
ABLE CONTROL SYSTEM OPERATION IN-
SPECTION ........................................................

17

Inspection Procedure ...............................................

17

DTC/CIRCUIT DIAGNOSIS  .........................

19

B TERMINAL CIRCUIT  .....................................

19

Description ...............................................................

19

Diagnosis Procedure  ...............................................

19

L TERMINAL CIRCUIT (OPEN) ........................

20

Description ...............................................................

20

Diagnosis Procedure  ...............................................

20

L TERMINAL CIRCUIT (SHORT)  .....................

22

Description ...............................................................

22

Diagnosis Procedure  ...............................................

22

S TERMINAL CIRCUIT  .....................................

23

Description ...............................................................

23

Diagnosis Procedure  ...............................................

23

SYMPTOM DIAGNOSIS  ..............................

24

CHARGING SYSTEM  .......................................

24
