Precautions

SUPPLEMENTAL RESTRAINT SYSTEM (SRS) “AIR BAG” AND “SEAT BELT
PRE-TENSIONER”

NLRS0006

The Supplemental Restraint System such as “AIR BAG” and “SEAT BELT PRE-TENSIONER” used along with
a seat belt, helps to reduce the risk or severity of injury to the driver and front passenger for certain types of
collision. The SRS composition which is available to NISSAN MODEL V10 is as follows (The composition var-
ies according to the destination and optional equipment.):

I

For a frontal collision
The Supplemental Restraint System consists of driver air bag module (located in the center of the steer-
ing wheel), front passenger air bag module (located on the instrument panel on passenger side), front seat
belt pre-tensioners, a diagnosis sensor unit, warning lamp, wiring harness and spiral cable.

I

For a side collision
The Supplemental Restraint System consists of front side air bag module (located in the outer side of front
seat), side air bag (satellite) sensor, diagnosis sensor unit (one of components of air bags for a frontal
collision), wiring harness, warning lamp (one of components of air bags for a frontal collision).

WARNING:

I

To avoid rendering the SRS inoperative, which could increase the risk of personal injury or death
in the event of a collision which would result in air bag inflation, all maintenance should be per-
formed by an authorized NISSAN dealer.

I

Improper maintenance, including incorrect removal and installation of the SRS, can lead to per-
sonal injury caused by unintentional activation of the system.

I

Do not use electrical test equipment on any circuit related to the SRS unless instructed to in this
Service Manual. Spiral cable and wiring harnesses covered with yellow insulation tape either just
before the harness connectors or for the complete harness are related to the SRS.

PRECAUTIONS FOR SRS “AIR BAG” AND “SEAT BELT PRE-TENSIONER” SERVICE

NLRS0007

I

Do not use electrical test equipment to check SRS circuits unless instructed to in this Service Manual.

I

Before servicing the SRS, turn ignition switch “OFF”, disconnect both battery cables and wait at least 3
minutes.
For approximately 3 minutes after the cables are removed, it is still possible for the air bag and seat belt
pre-tensioner to deploy. Therefore, do not work on any SRS connectors or wires until at least 3 minutes
have passed.

I

Diagnosis sensor unit must always be installed with their arrow marks “

g

” pointing towards the front of

the vehicle for proper operation. Also check diagnosis sensor unit for cracks, deformities or rust before
installation and replace as required.

I

The spiral cable must be aligned with the neutral position since its rotations are limited. Do not attempt to
turn steering wheel or column after removal of steering gear.

I

Handle air bag module carefully. Always place driver and front passenger air bag modules with the pad
side facing upward and place front side air bag module (built-in type) standing with stud bolt side setting
bottom.

I

Conduct self-diagnosis to check entire SRS for proper function after replacing any components.

I

After air bag inflates, the front instrument panel assembly should be replaced if damaged.

WIRING DIAGRAMS AND TROUBLE DIAGNOSIS

NLRS0008

When you read wiring diagrams, refer to the following:

I

GI-11, “HOW TO READ WIRING DIAGRAMS”

I

EL-12, “POWER SUPPLY ROUTING” for power distribution circuit

When you perform trouble diagnosis, refer to the following:

I

GI-32, “HOW TO FOLLOW TEST GROUPS IN TROUBLE DIAGNOSIS”

I

GI-21, “HOW TO PERFORM EFFICIENT DIAGNOSES FOR AN ELECTRICAL INCIDENT”

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Precautions

RS-16

Preparation

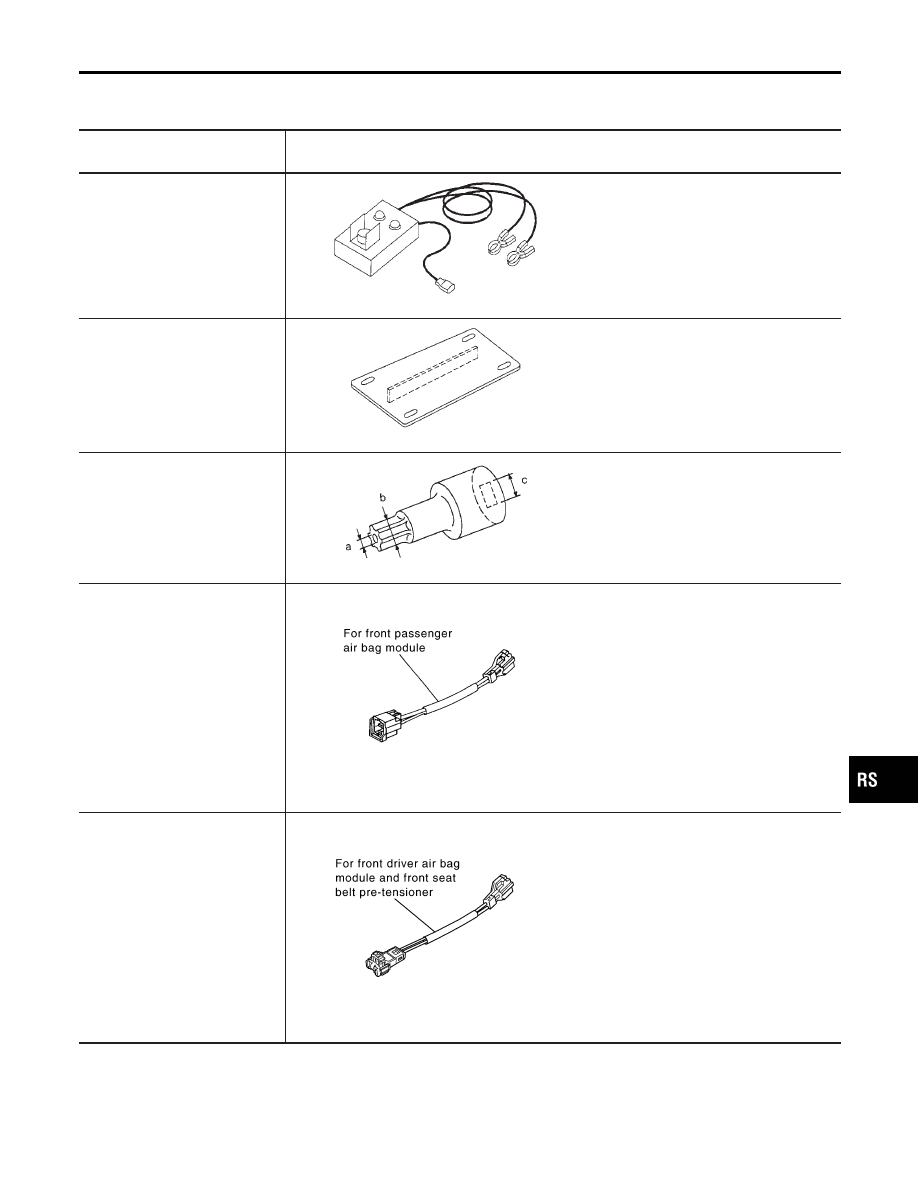

SPECIAL SERVICE TOOLS

=NLRS0009

Tool number
Tool name

Description

KV99106400
Deployment tool

NT357

Disposing of air bag module

KV99105300
Air bag module bracket

NT354

Anchoring air bag module

HT61961000 and
HT62152000 combined
*Special torx bit

NT361

Use for special bolts [TAMPER RESIS-
TANT TORX (Size T50)]
a: 3.5 (0.138) dia.
b: 8.5 - 8.6 (0.335 - 0.339) dia.
c: approx. 10 (0.39) sq.
Unit: mm (in)

KV99108300
Deployment tool adapter for front
passenger air bag

YRS115

KV99109700
Deployment tool adapter for front
driver air bag
Deployment tool adapter for front
seat belt pre-tensioner

YRS114

*: Special tool or commercial equivalent

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Preparation

RS-17

COMMERCIAL SERVICE TOOL

NLRS0040

Tool name

Description

Tamper resistant torx
socket

NT757

Size: T30

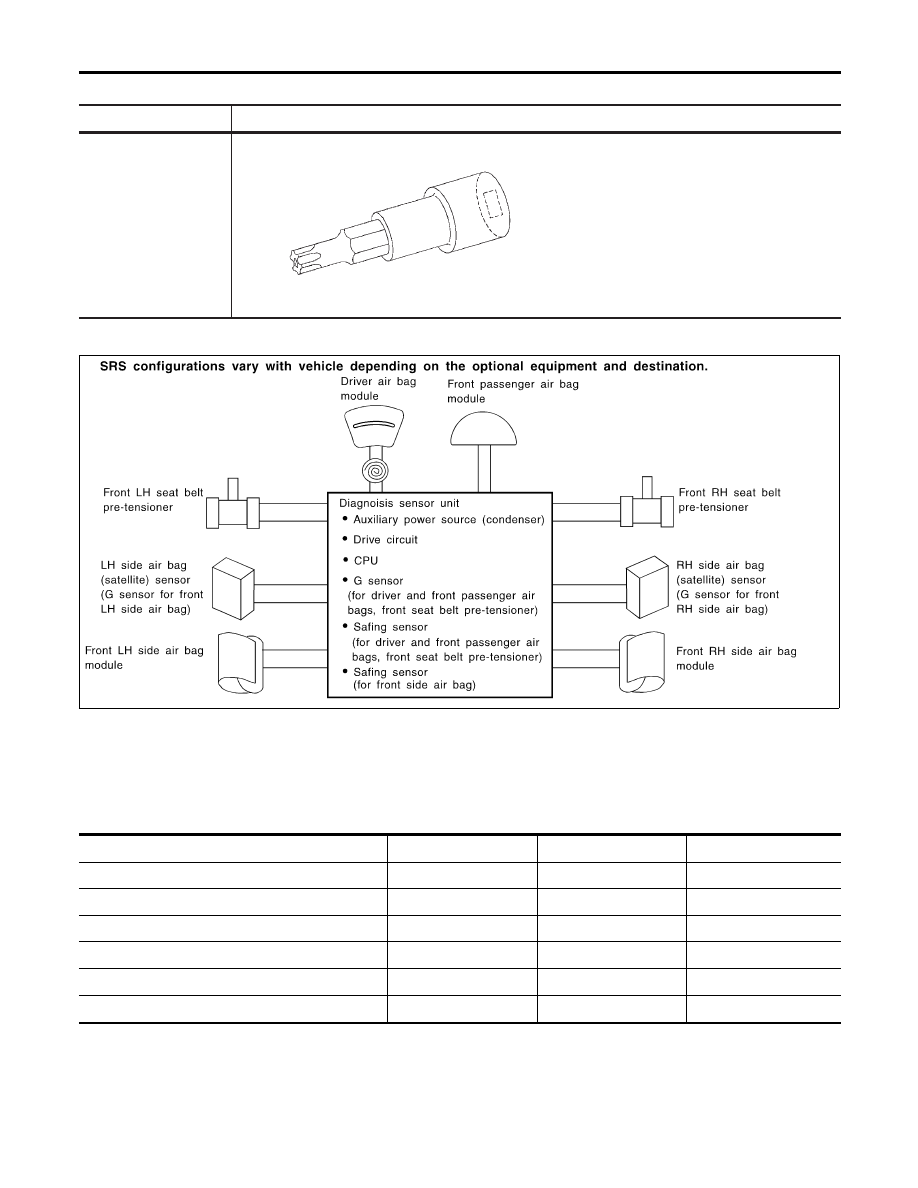

SRS Configuration

NLRS0010

SRS585-D

The air bag deploys if the diagnosis sensor unit activates while the ignition switch is in the “ON” or “START”
position.
The collision modes for which supplemental restraint systems are activated are different among the SRS sys-
tems. For example, the driver air bag module and front passenger air bag module are activated in a frontal
collision but not in a side collision.
SRS configurations which are activated for some collision modes are as follows:

SRS configuration

Frontal collision

Left side collision

Right side collision

Driver air bag module

q

—

—

Front passenger air bag module

q

—

—

Front LH seat belt pre-tensioner

q

—

—

Front RH seat belt pre-tensioner

q

—

—

Front LH side air bag module

—

q

—

Front RH side air bag module

—

—

q

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Preparation (Cont’d)

RS-18

SRS444

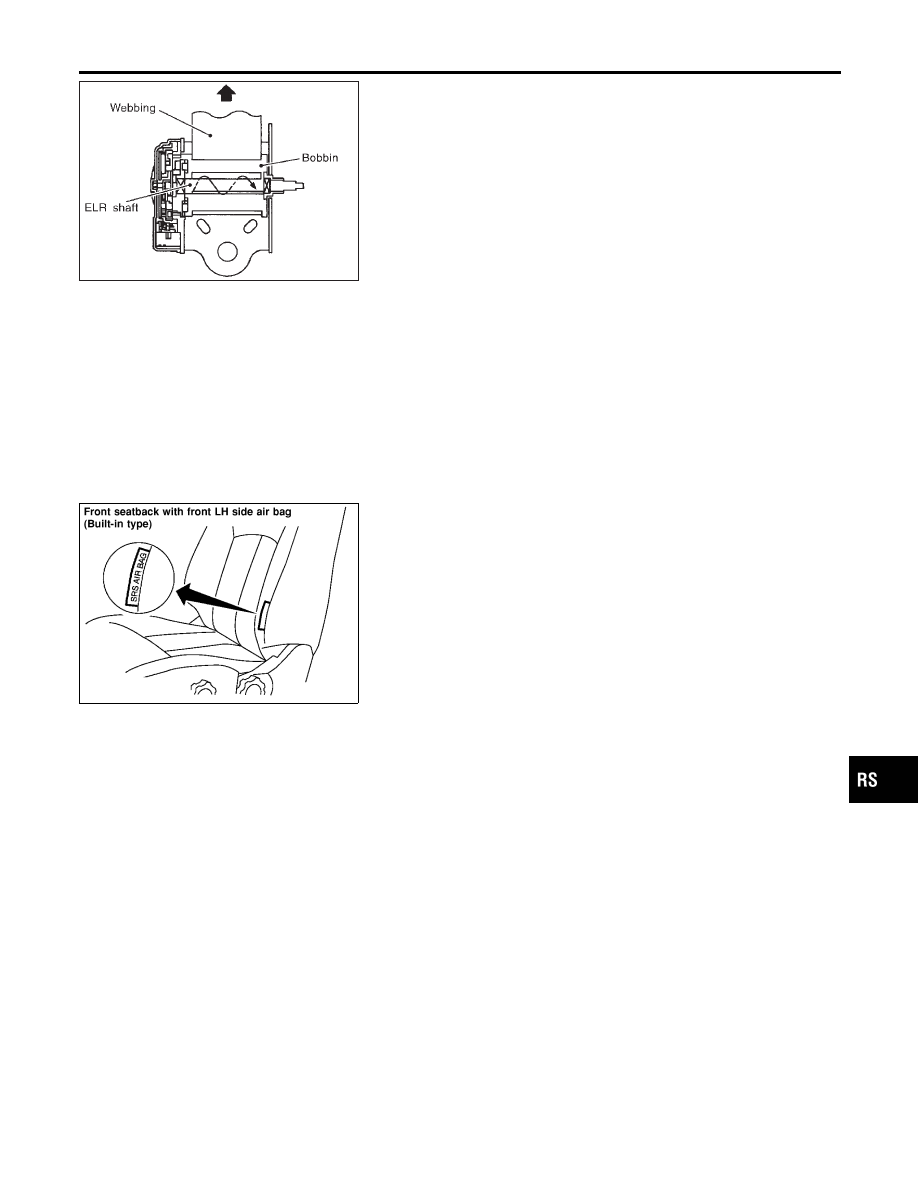

Seat Belt Pre-tensioner with Load Limiter

=NLRS0034

The seat belt pre-tensioner system with load limiter is installed to
both the driver’s seat and the front passenger’s seat. It operates
simultaneously with the SRS air bag system in the event of a fron-
tal collision with an impact exceeding a specified level.
When the frontal collision with an impact exceeding a specified
level occurs, seat belt slack resulting from clothing or other factors
is immediately taken up by the pre-tensioner. Vehicle passengers
are securely restrained.
When passengers in a vehicle are thrown forward in a collision and
the restraining force of the seat belt exceeds a specified level, the
load limiter permits the specified extension of the seat belt by the
twisting of the ELR shaft, and a relaxation of the chest-area seat
belt web tension while maintaining force.

NRS101

Built-in Type Side Air Bag

NLRS0035

Front side air bag is built-in type.
The front seat backs with built-in type front side air bag have the
labels shown in figure at left.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Seat Belt Pre-tensioner with Load Limiter

RS-19

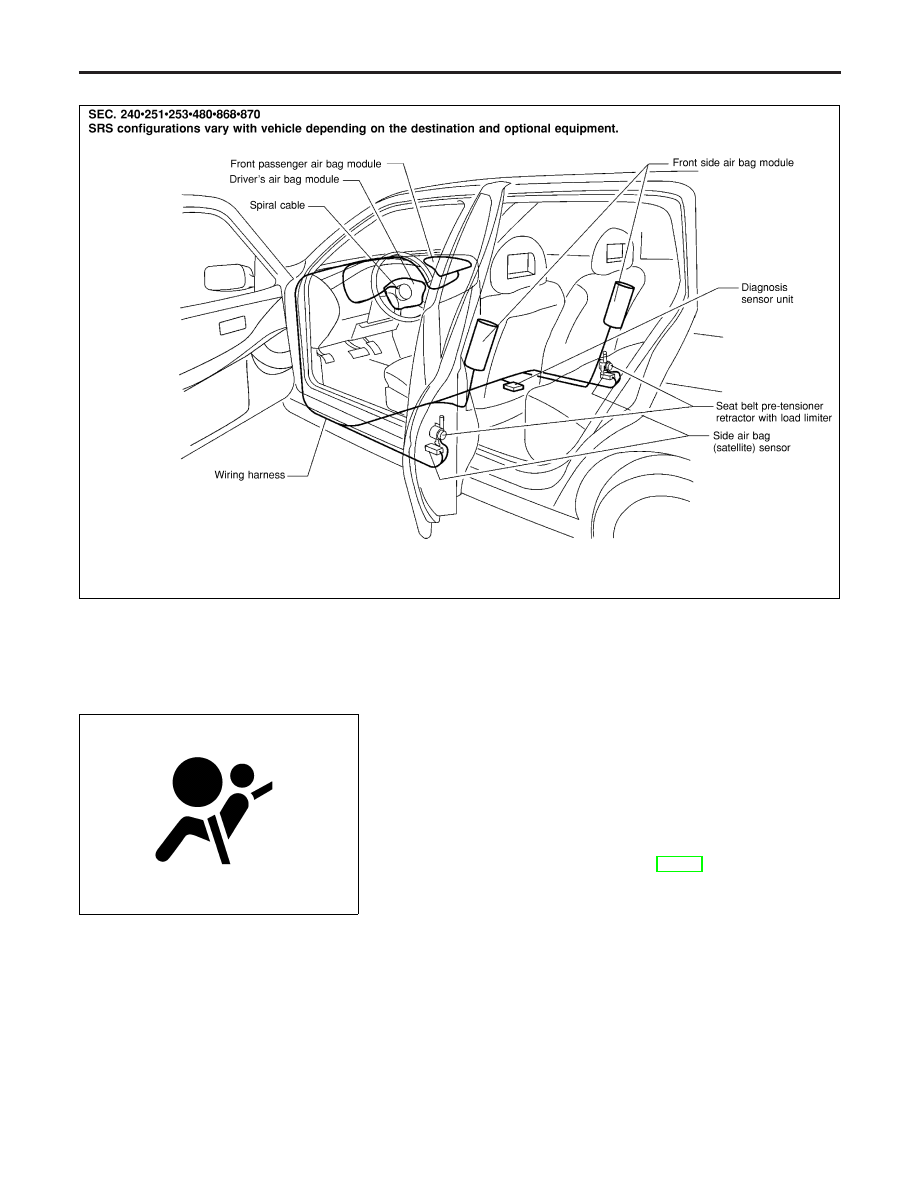

SRS Component Parts Location

NLRS0011

NRS102

SRS797-A

Maintenance Items

NLRS0012

CAUTION:

Do not use electrical test equipment to check SRS circuit.
1.

Check operation of “AIR BAG” warning lamp.
After turning ignition key to “ON” position, “AIR BAG” warning
lamp illuminates. The “AIR BAG” warning lamp will go off after
about 7 seconds if no malfunction is detected. If any of the fol-
lowing “AIR BAG” warning lamp conditions occur, immediately
check the air bag system. Refer to RS-43 for details.

I

The “AIR BAG” warning lamp does not illuminate when the
ignition switch is turned “ON”.

I

The “AIR BAG” warning lamp does not go off about 7 seconds
after the ignition switch is turned “ON”.

I

The “AIR BAG” warning lamp blinks after about 7 seconds after
the ignition switch is turned “ON”.

2.

Visually check SRS components.

1)

Diagnosis sensor unit

I

Check diagnosis sensor unit and bracket for dents, cracks and
deformities.

I

Check connectors for damage, and terminals for deformities.

2)

Air bag module and steering wheel

I

Remove air bag module from steering wheel, instrument panel

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

SRS Component Parts Location

RS-20

or seatback. Check harness cover and connectors for damage,
terminals for deformities, and harness for binding.

I

Install driver air bag module to steering wheel to check fit or
alignment with the wheel.

I

Check steering wheel for excessive free play.

I

Install front passenger air bag module to instrument panel to
check fit or alignment with the instrument panel.

I

Install front side air bag module to seatback to check fit and
alignment with the seat.

3)

Spiral cable

I

Check spiral cable for dents, cracks, or deformities.

I

Check connectors and protective tape for damage.

I

Check steering wheel for noise, binding or heavy operation.

4)

Main harness, body harness, side air bag module sub-harness

I

Check connectors for poor connections, damage, and termi-
nals for deformities.

I

Check harnesses for binding, chafing or cut.

5)

Front seat belt pre-tensioner

I

Check harness cover and connectors for damage, terminals
for deformities, and harness for binding.

I

Check belts for damage and anchors for loose mounting.

I

Check retractor for smooth operation.

I

Perform self-diagnosis for seat belt pre-tensioner using “AIR
BAG” warning lamp or CONSULT-II.
Refer to “SRS Operation Check” for details. (RS-43)

6)

Side air bag (satellite) sensor

I

Check side air bag (satellite) sensor (including bracket portion)
for dents, cracks or deformities.

I

Check connectors for damage, and terminals for deformities.

CAUTION:

Replace previously used special bolts and ground bolt with
new ones.

Diagnosis Sensor Unit

REMOVAL AND INSTALLATION

NLRS0013

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

The special bolts are coated with bonding agent while the
other bolt is for ground. Do not use old bolts after
removal; replace with new ones.

I

Check diagnosis sensor unit for proper installation.

I

Check diagnosis sensor unit to ensure it is free of
deformities, dents, cracks or rust. If they show any visible
signs of damage, replace them with new ones.

I

Check diagnosis sensor unit brackets to ensure they are
free of deformities or rust.

I

Replace diagnosis sensor unit if it has been dropped or
sustained an impact.

I

After replacement of diagnosis sensor unit, perform self-
diagnosis for SRS. Refer to “SRS Operation Check” for
details. (RS-43)

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Maintenance Items (Cont’d)

RS-21

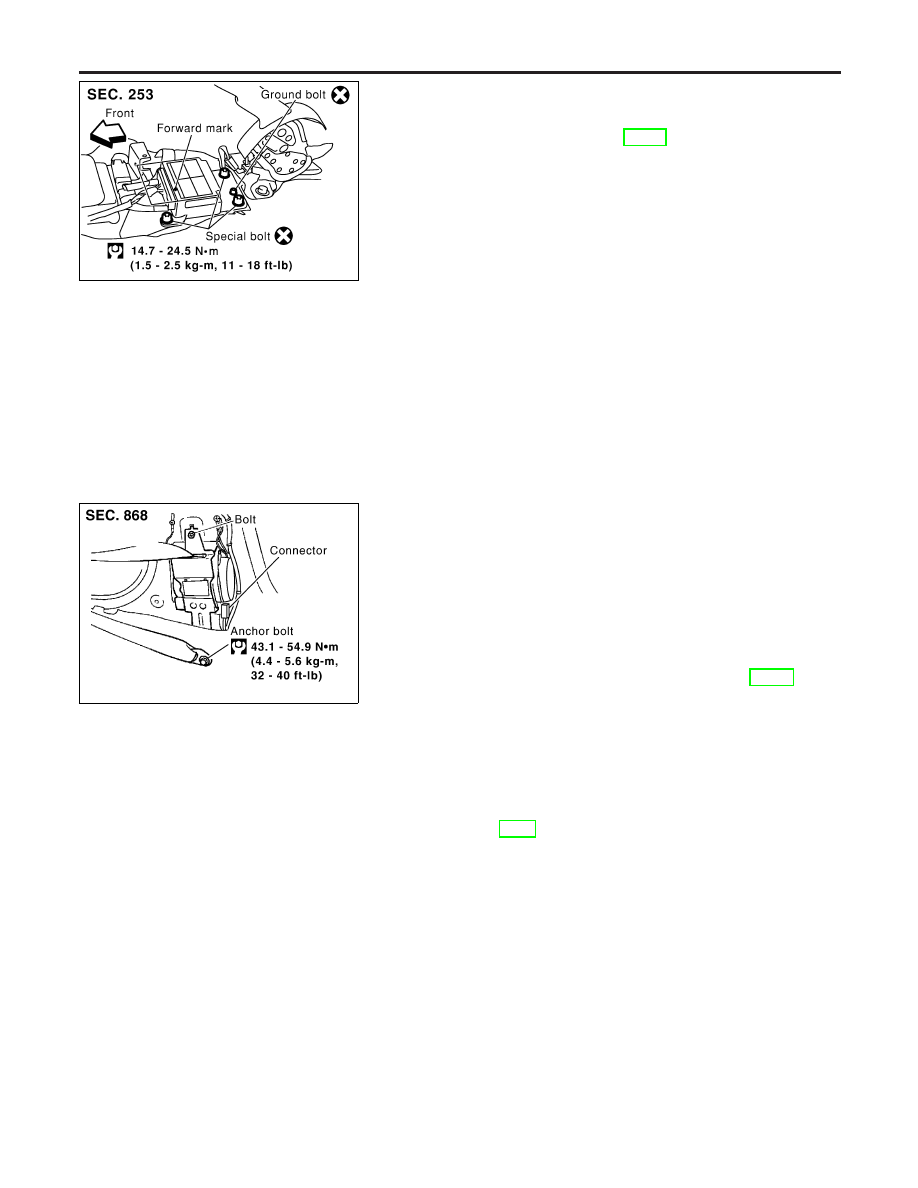

SRS818

1.

Disconnect driver, front passenger and front side air bag mod-
ule connectors. Also, disconnect front seat belt pre-tensioner
connector.

2.

Remove console box. Refer to BT-22, “ INSTRUMENT PANEL
ASSEMBLY”.

3.

Disconnect diagnosis sensor unit connector.

4.

Remove ground bolt and also remove special bolts using the
TAMPER RESISTANT TORX (Size T50), from diagnosis sen-
sor unit.
Then remove the diagnosis sensor unit.

NOTE:

I

To install, reverse the removal procedure sequence.

YRS111

Front Seat Belt Pre-tensioner

REMOVAL AND INSTALLATION

NLRS0036

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Check front seat front belt pre-tensioner with load limiter
for proper installation.

I

After replacement of front seat belt pre-tensioner, check
SRS function and perform self-diagnosis for SRS.
Refer to “SRS Operation Check” for details. (RS-43)

I

Do not attempt to disassemble front seat belt pre-ten-
sioner with load limiter.

I

Replace front seat belt pre-tensioner if it has been
dropped or sustained an impact.

I

Do not expose front seat belt pre-tensioner to tempera-
tures exceeding 80°C (176°F).

For removal of front seat belt pre-tensioner, refer to “Front Seat
Belt” for details. (RS-5)
NOTE:

I

To install, reverse the removal procedure sequence.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Diagnosis Sensor Unit (Cont’d)

RS-22

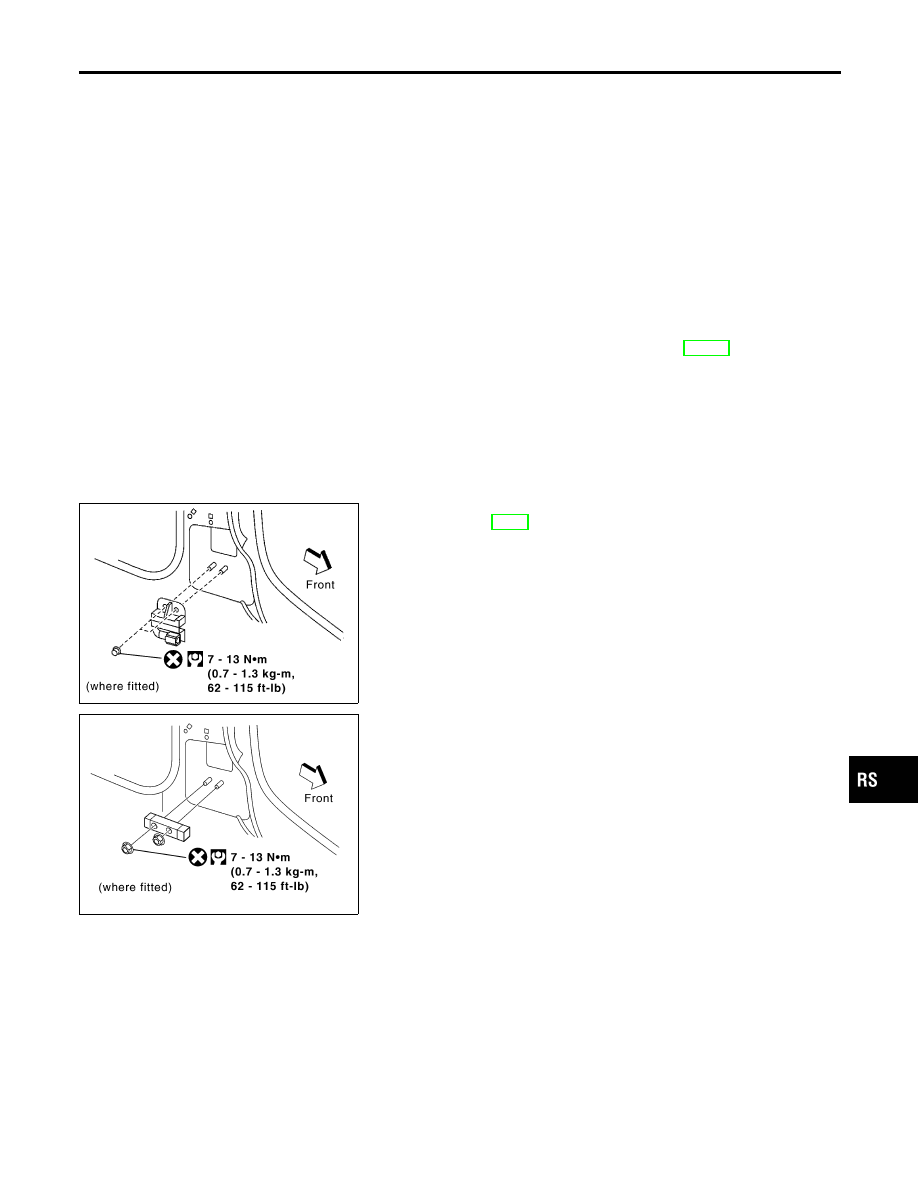

Side Air Bag (Satellite) Sensor

REMOVAL AND INSTALLATION

=NLRS0014

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Do not use old bolts coated with bonding agent after
removal; replace with new ones.

I

Check side air bag (satellite) sensor for proper installa-
tion.

I

Check side air bag (satellite) sensor to ensure they are
free of deformities, dents, cracks or rust. If it shows any
visible signs of damage, replace it with new one.

I

After replacement of side air bag (satellite) sensor, check
SRS function and perform self-diagnosis for SRS. Refer to
“SRS Operation Check” for details. (RS-43)

I

Do not attempt to disassemble side air bag (satellite) sen-
sor.

I

Replace side air bag (satellite) sensor if it has been
dropped or sustained an impact.

YRS112

YRS113

1.

Remove front seat belt pre-tensioner. Refer to “Front Seat Belt”
for details. (RS-5)

2.

Disconnect side air bag (satellite) sensor connector.

3.

Remove bolt from side air bag (satellite) sensor unit.
Then remove the (satellite) sensor.

NOTE:

I

To install, reverse the removal procedure sequence.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Side Air Bag (Satellite) Sensor

RS-23

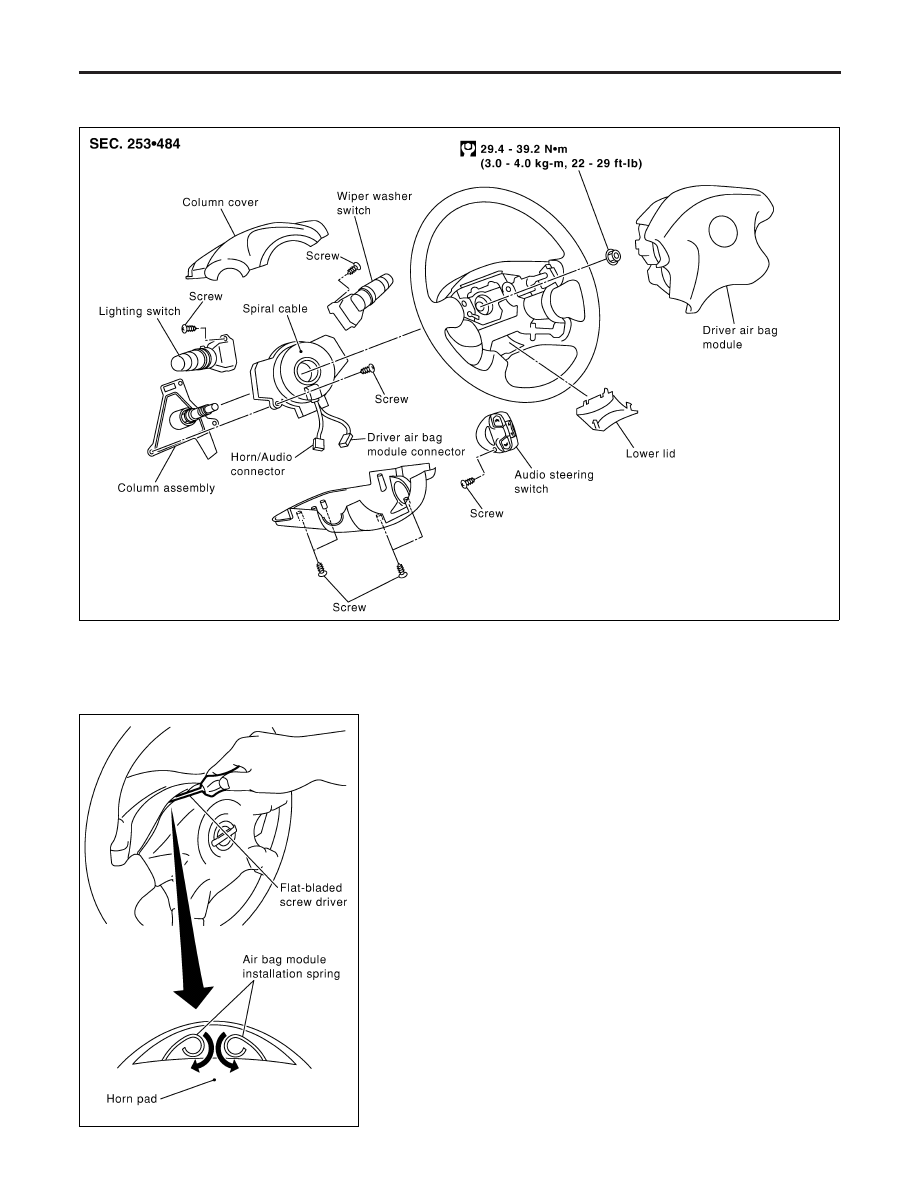

Driver Air Bag Module and Spiral Cable

REMOVAL AND INSTALLATION

NLRS0015

YRS107

MHIA0017E

REMOVAL

NLRS0016

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Always work from the side of driver air bag module.

1.

Push the top of horn pad downward.

2.

Rotate the air bag module installation spring to inner direction
with a flat-bladed screwdriver, remove air bag module.

3.

Disconnect the air bag harness connector. Then remove driver
air bag module.

CAUTION:

When removal of driver air bag module connector, insert the
lock using flat-bladed driver with cloth. Then push up the lock.
4.

Disconnect the horn connector.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Driver Air Bag Module and Spiral Cable

RS-24

SRS443

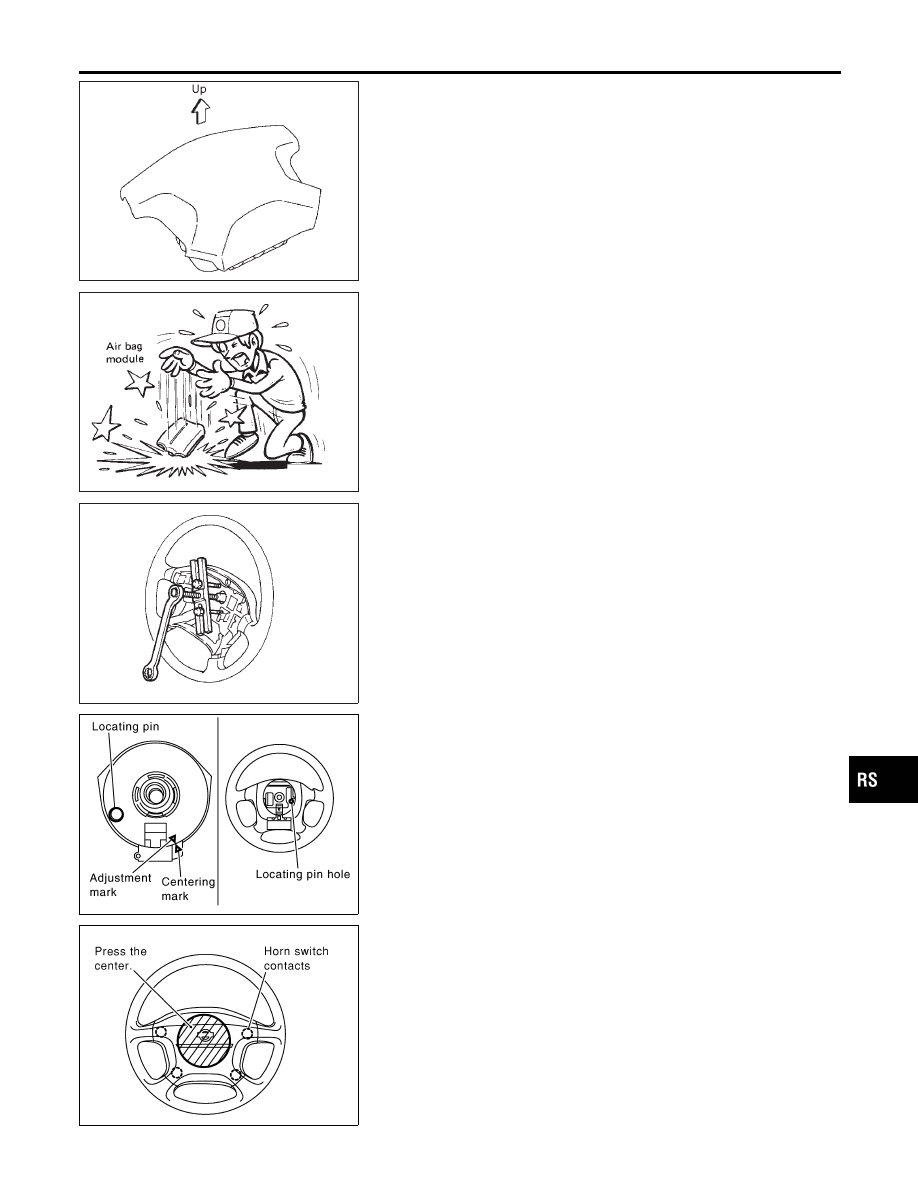

CAUTION:

I

Always place driver air bag module with pad side facing
upward.

I

Do not attempt to disassemble driver air bag module.

I

Do not insert any foreign objects (screwdriver, etc.) into
driver air bag module connector.

SBF814E

I

Replace driver air bag module if it has been dropped or
sustained an impact.

I

Do not expose the driver air bag module to temperatures
exceeding 90°C (194°F).

I

Do not allow oil, grease or water to come in contact with
the driver air bag module.

5.

Set steering wheel in the neutral position.

6.

Remove the lower lid. Disconnect horn connector (or horn/
audio connector).

7.

Remove the column cover.

SBF239F

8.

Remove steering wheel with steering wheel puller. Be careful
not to over-tighten puller on steering wheel.

9.

Remove the spiral cable fixing screws, and disconnect spiral
cable connector, remove the spiral cable.

CAUTION:

I

Do not attempt to disassemble spiral cable.

I

Do not apply lubricant to the spiral cable.

10. Remove the wiper washer switch and lighting switch from the

spiral cable.

YRS108

CAUTION:

I

The spiral cable may snap due to steering operation if the
cable is installed in an improper position.

I

Also, with the steering linkage disconnectedly cable may
snap by turning the steering wheel beyond the limited
number of turns. The spiral cable can be turned to the left
about 2.5 turns from the right end position.

SHIA0184E

INSTALLATION

NLRS0017

1.

To install, reverse the removal procedure sequence.

2.

For installing the air bag module, the center of the horn pad
pressed to make the contacts (RH/LH) ON.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Driver Air Bag Module and Spiral Cable (Cont’d)

RS-25

3.

After the work is completed, perform self-diagnosis to check
that no malfunction is detected. Refer to RS-43, “SRS Opera-
tion Check”.

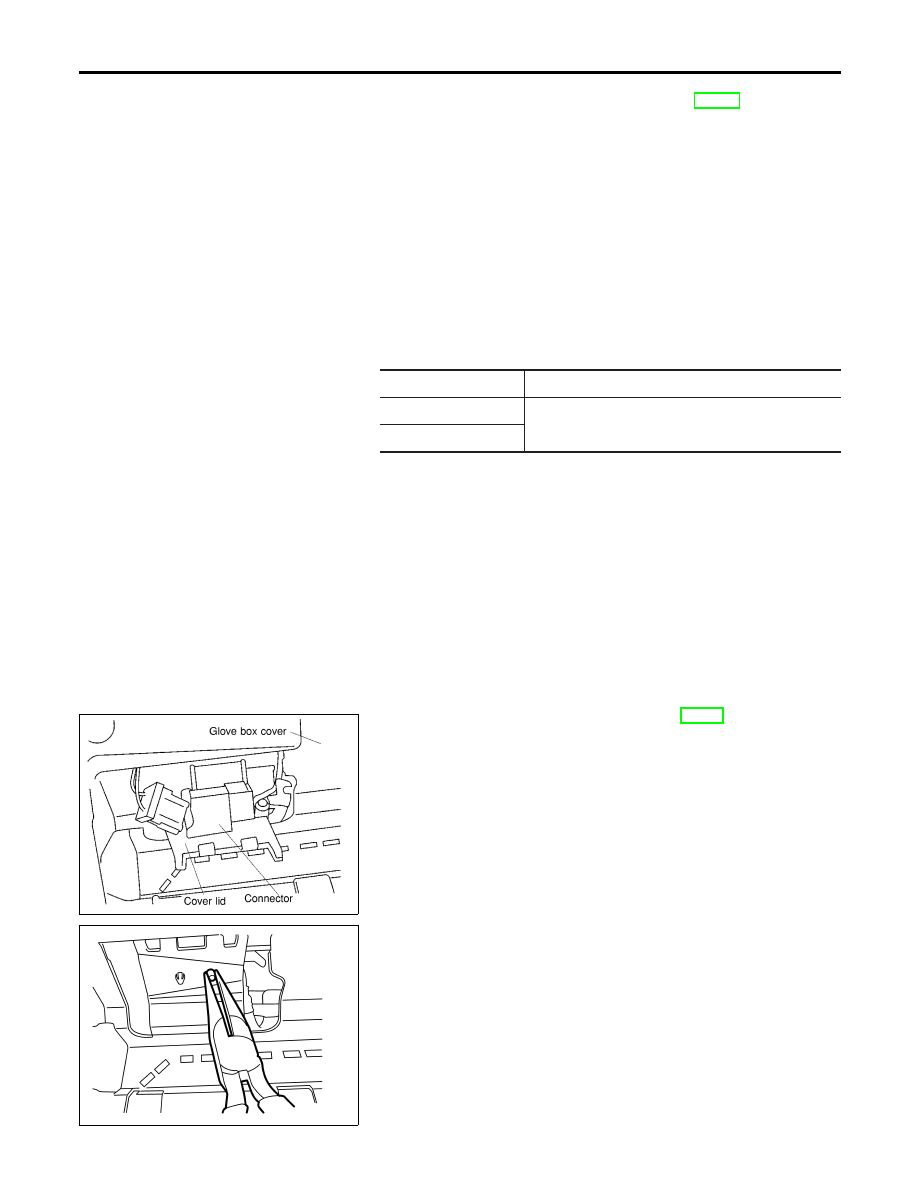

COMPONENTS INSPECTION

NLRS0065

1.

Remove spiral cable connectors.

2.

Check continuity between spiral cable harness connector M91
terminal 1, 2 and M306 terminal 10, 11.

Terminal

Continuity

1 - 10

Should exist

2 - 11

Front Passenger Air Bag Module

REMOVAL

NLRS0018

CAUTION:

Before servicing SRS, turn the ignition switch off, disconnect
both battery cables and wait for at least 3 minutes.
Always work from the side of (or under) front passenger air
bag module.

NRS107

1.

Remove glove box assembly. Refer to BT-22, “INSTRUMENT
PANEL ASSEMBLY” for details.

2.

Use tool to open the connector cover lid.

3.

Disconnect front passenger air bag module connector from air
bag harness connector.

NRS108

4.

Remove front passenger air bag module connector from con-
nector cover lid then remove glove box cover.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Driver Air Bag Module and Spiral Cable (Cont’d)

RS-26

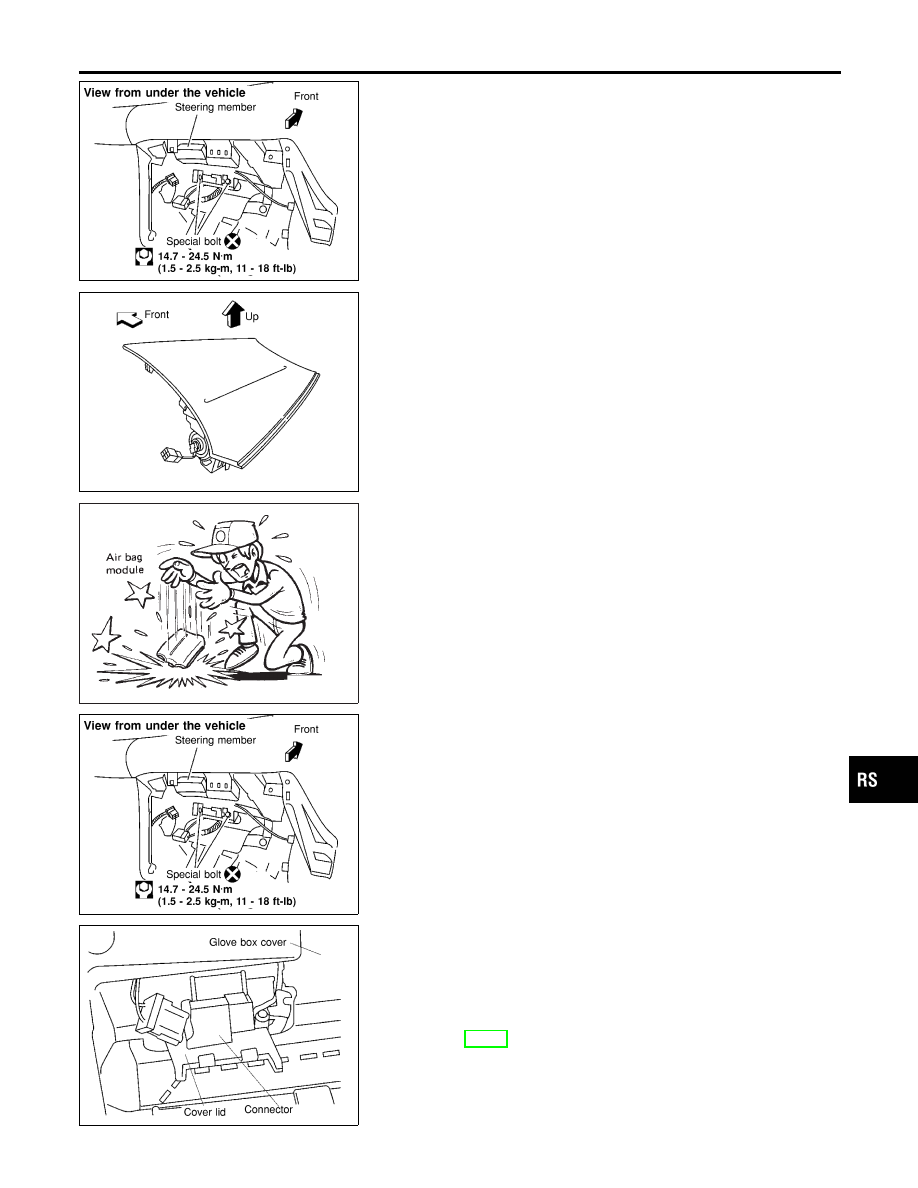

NRS109

5.

Remove the special bolts using the TAMPER RESISTANT
TORX (Size T50) from front passenger air bag module.

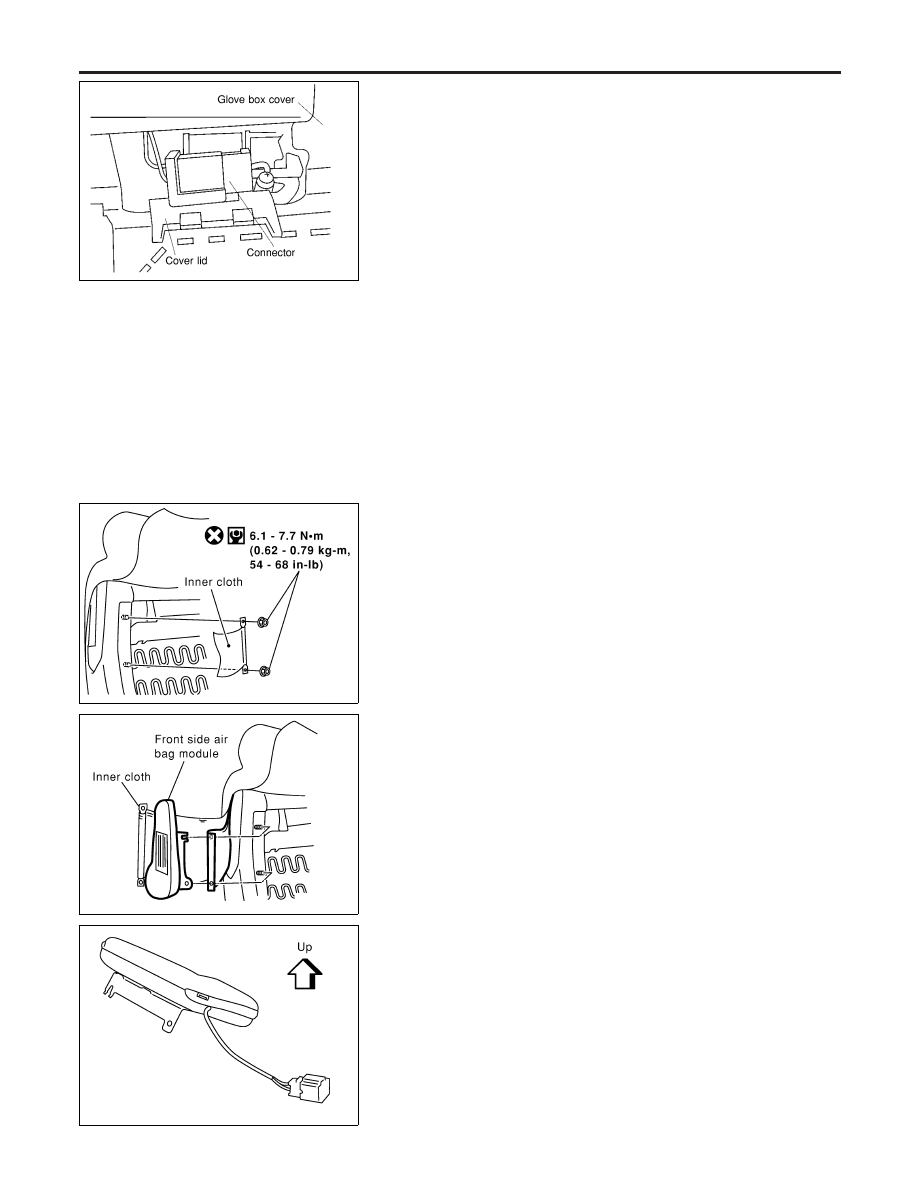

Take out the front passenger air bag module from the instru-
ment panel.
The front passenger air bag module is heavy and should be
supported using both hands during removal.

NRS110

CAUTION:

I

Always place front passenger air bag module with pad
side facing upward.

I

Do not attempt to disassemble front passenger air bag
module.

I

The special bolts are coated with bonding agent. Do not
use old bolts after removal; replace with new coated bolts.

I

Do not insert any foreign objects (screwdriver, etc.) into
front passenger air bag module connector.

SBF814E

I

Replace front passenger air bag module if it has been
dropped or sustained an impact.

I

Do not expose the front passenger air bag module to tem-
peratures exceeding 90°C (194°F).

I

Do not allow oil, grease or water to come in contact with
the front passenger air bag module.

I

After front passenger air bag inflates, the front instrument
panel assembly should be replaced if damaged.

NRS109

INSTALLATION

NLRS0019

CAUTION:

I

Always work from the side of or under front passenger air
bag module.

1.

Install front passenger air bag module on the steering member
and secure with new special bolts.

I

Ensure harness is not caught between rear of front passenger
air bag module and steering member.

NRS107

2.

Put the front passenger air bag module connector and air bag
harness connector through the opening of the glove box cover.

3.

Install glove box cover.

4.

Attach the front passenger air bag module connector to the
connector cover lid.

5.

Install glove box assembly. (Glove box is open.)
Refer to BT-22, “INSTRUMENT PANEL ASSEMBLY” for details.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Front Passenger Air Bag Module (Cont’d)

RS-27

NRS111

6.

Connect front passenger air bag module connector to air bag
harness connector.

7.

Close the connector cover lid.

8.

Close glove box.

9.

Connect both battery cable.

10. Conduct self diagnosis to ensure entire SRS operates properly.

(use CONSULT-II or warning lamp check.)

Front Side Air Bag Module

REMOVAL

NLRS0059

CAUTION:

I

Before servicing SRS, turn the ignition switch OFF, dis-
connect both battery cables and wait at least 3 minutes.

I

Always work from the rear of the front side air bag mod-
ule.

1.

Remove the front seat.

2.

Open the seatback zipper.

SRS867

3.

Pull up the seatback trim.

4.

Remove the nuts coated with bonding agent, securing front
side air bag and the inner cloth with seatback frame.

SRS885

5.

Remove inner cloth.

6.

Remove front side air bag module with air bag harness.

SRS869

CAUTION:

I

Always place the front side air bag module standing with
the stud bolt side setting bottom.

I

Do not attempt to disassemble front side air bag module.

I

Do not use old nuts after removal; replace with new nuts.

I

Do not insert any foreign objects (screwdriver, etc.) into
front side air bag module connector.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Front Passenger Air Bag Module (Cont’d)

RS-28

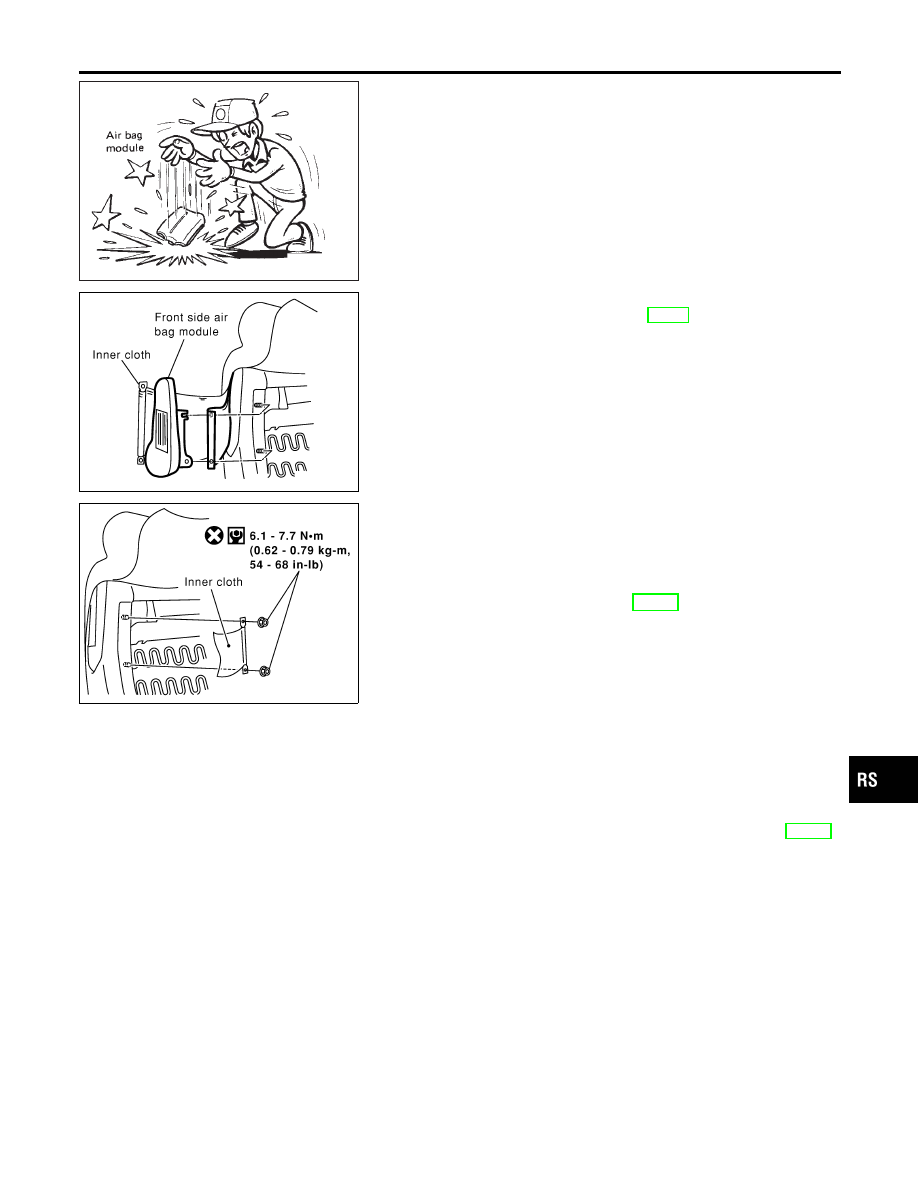

SBF814E

I

Replace front side air bag module if it has been dropped
or sustained an impact.

I

Do not expose the front side air bag module to tempera-
tures exceeding 90°C (194°F).

I

Do not allow oil, grease or water to come in contact with
the front side air bag module.

I

After front side air bag inflates, all parts of front seatback
(including front seatback frame) should be replaced.

SRS885

INSTALLATION

NLRS0060

1.

Install the seatback trim. Refer to BT-45, “Front Seat”.

2.

Install front side air bag module on seatback frame.

SRS867

3.

Secure the inner cloth which covers the front side air bag
module with new nuts.

4.

Close the seatback zipper.

5.

Install the fornt seat.

6.

Connect both battery cables.

7.

Go to “SRS Operation Check”, RS-43 and perform self-diag-
nosis to ensure entire SRS operates properly. (Use CON-
SULT-II or “AIR BAG” warning lamp.)

Disposal of Air Bag Module and Seat Belt Pre-
tensioner

NLRS0022

I

Before disposing of air bag module and seat belt pre-tensioner,
or vehicles equipped with such systems, deploy the systems.
If such systems have already been deployed due to an
accident, dispose of them as indicated in “DISPOSING OF AIR
BAG MODULE AND SEAT BELT PRE-TENSIONER” (RS-35).

I

When deploying the air bag module and seat belt pre-
tensioner, always use the Special Service Tool; Deployment
tool KV99106400.

I

When deploying the air bag module and seat belt pre-
tensioner, stand at least 5 m (16 ft) away from the deployment
component.

I

When deploying air bag module and seat belt pre-tensioner, a
fairly loud noise is made, followed by smoke being released.
The smoke is not poisonous, however, be careful not to inhale
smoke since it irritates the throat and can cause choking.

I

Always activate one air bag module at a time.

I

Due to heat, leave air bag module unattended for more than
30 minutes after deployment. Also leave seat belt pre-ten-
sioner unattended for move than 10 minutes after deployment.

I

Be sure to wear gloves when handling a deployed air bag

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Front Side Air Bag Module (Cont’d)

RS-29

module and seat belt pre-tensioner.

I

Never apply water to the deployed air bag module and seat
belt pre-tensioner.

I

Wash your hands clean after finishing work.

I

Place the vehicle outdoors with an open space of at least 6 m
(20 ft) on all sides when deploying air bag module and seat belt
pre-tensioner while mounted in vehicle.

I

Use a voltmeter to make sure the vehicle battery is fully
charged.

I

Do not dispose of the air bag module and seat belt pre-ten-
sioner un-deployed.

SRS005-B

CHECKING DEPLOYMENT TOOL

NLRS0022S01

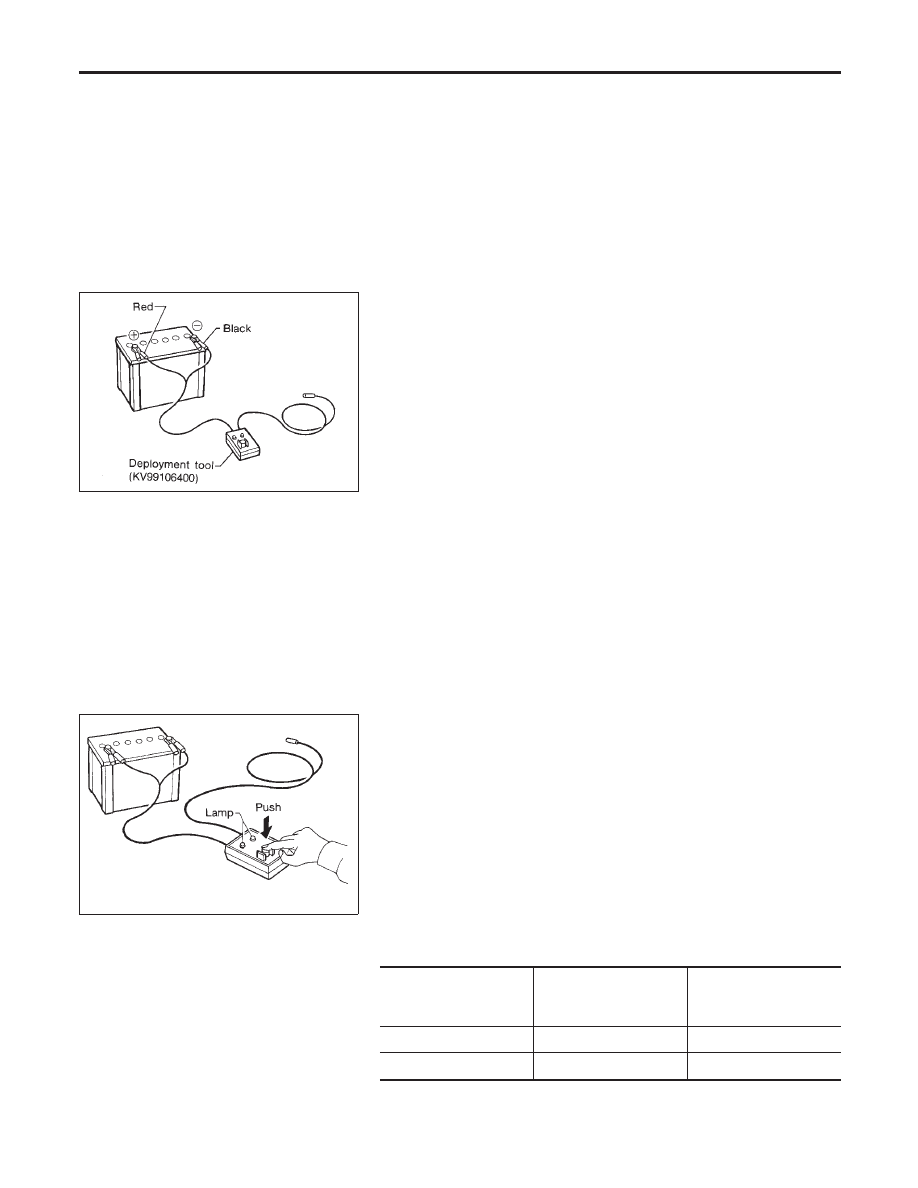

Connecting to Battery

NLRS0022S0101

CAUTION:

The battery must show voltage of 9.6V or more.
Remove the battery from the vehicle and place it on dry wood
blocks approximately 5 m (16 ft) away from the vehicle.

I

Wait 3 minutes after the vehicle battery is disconnected before
proceeding.

I

Connect red clip of deployment tool to battery positive termi-
nal and black clip to negative terminal.

Make sure the polarity is correct. The right side lamp in the
tool, marked “deployment tool power”, should glow with a
green light. If the right side lamp glows red, reverse the con-
nections to the battery.

SBF266H

Deployment Tool Check

NLRS0022S0102

Press the deployment tool switch to the “ON” position. The left side
lamp in the tool, marked “air bag connector voltage” should illumi-
nate. If it does not illuminate, replace the tool.

Air Bag Deployment Tool Lamp Illumination Chart
(Battery connected)

NLRS0022S0103

Switch operation

Left side lamp, green*

“AIR BAG CONNECTOR

VOLTAGE”

Right side lamp, green*

“DEPLOYMENT TOOL

POWER”

OFF

OFF

ON

ON

ON

ON

*: If this lamp glows red, the tool is connected to the battery incorrectly. Reverse
the connections and make sure the lamp glows green.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Disposal of Air Bag Module and Seat Belt Pre-tensioner (Cont’d)

RS-30

SRS232-E

SRS233

DEPLOYMENT PROCEDURES FOR AIR BAG MODULE
(OUTSIDE OF VEHICLE)

NLRS0022S02

Unless the vehicle is being scrapped, deploying the air bag in the
vehicle is not recommended. This may cause damage to the
vehicle interior.

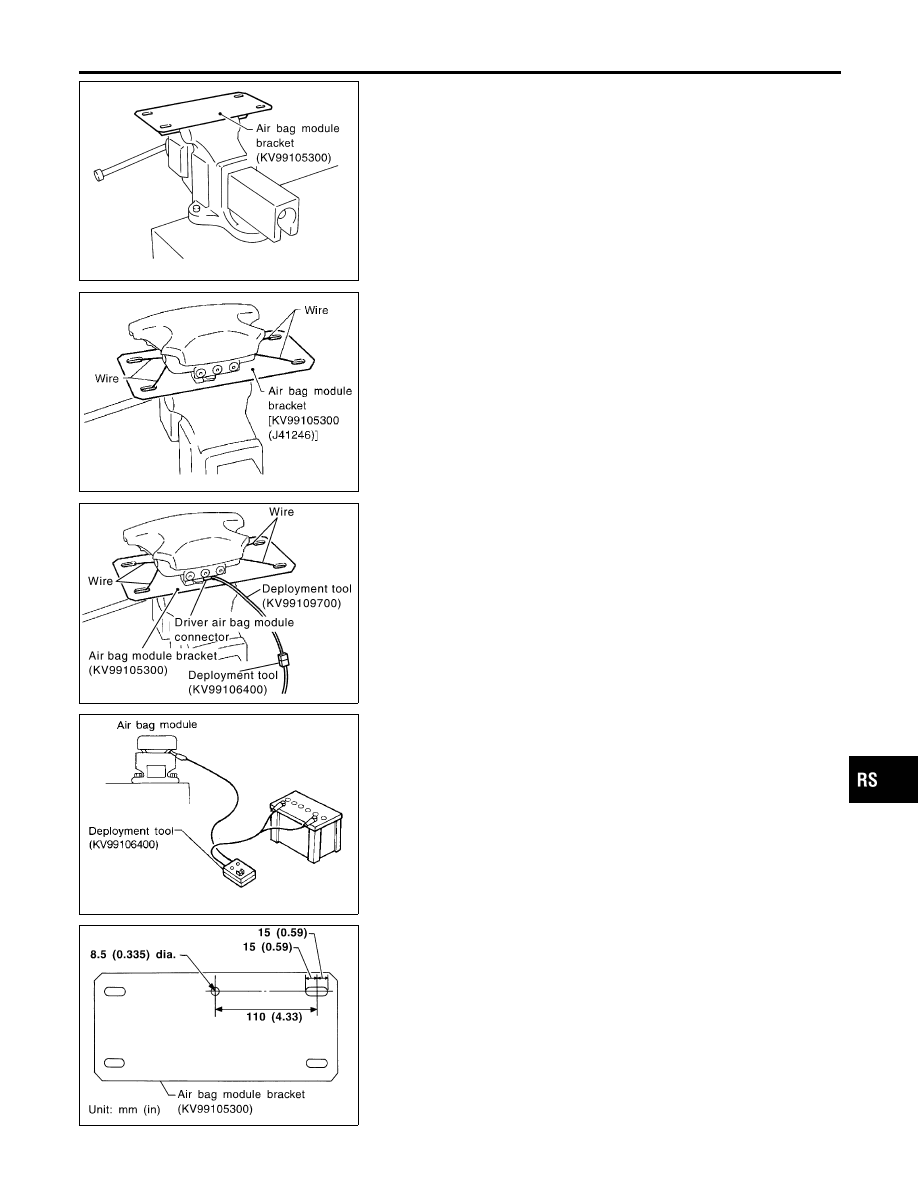

Anchor air bag module bracket (KV99105300) in a vise secured to
a firm foundation during deployment.

Deployment of Driver Air Bag Module (Outside of
vehicle)

NLRS0022S0201

1.

Using wire, secure driver air bag module to air bag module
bracket (SST: KV99105300) at two places.

CAUTION:

Use wire of at least 1 mm (0.04 in) diameter.
2.

Firmly secure air bag module bracket (SST: KV99105300) with
driver air bag module attached, in a vise.

YRS116

3.

Connect deployment tool adapter (KV99109700) to deploy-
ment tool (SST: KV99106400) connector and driver air bag
module connector.

SRS020-A

4.

Connect red clip of deployment tool to battery positive termi-
nal and black clip to negative terminal.

5.

The lamp on the right side of the tool, marked “deployment tool
power”, should glow green, not red.

6.

Press the button on the deployment tool. The left side lamp on
the tool, marked “air bag connector voltage”, will illuminate and
the air bag module will deploy.

CAUTION:

When deploying the driver air bag module, stand at least 5 m
(16 ft) away from the driver air bag module.

SRS685-B

Deployment of Front Passenger Air Bag Module
(Outside of vehicle)

NLRS0022S0202

1.

Make an 8.5 mm (0.335 in) diameter hole in air bag module
bracket (SST: KV99105300) at the position shown in figure at
left.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Disposal of Air Bag Module and Seat Belt Pre-tensioner (Cont’d)

RS-31
