Almera Tino V10 (2003 year). Manual - part 169

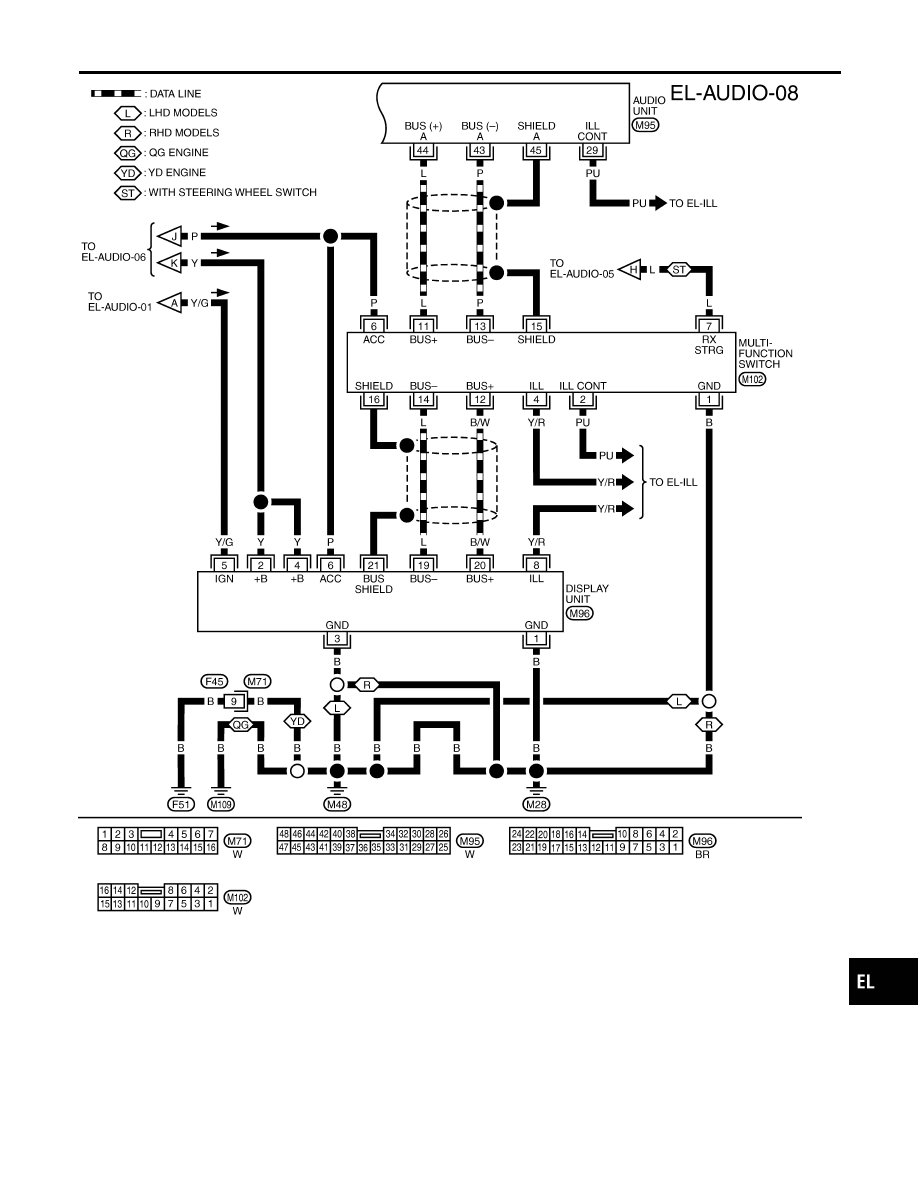

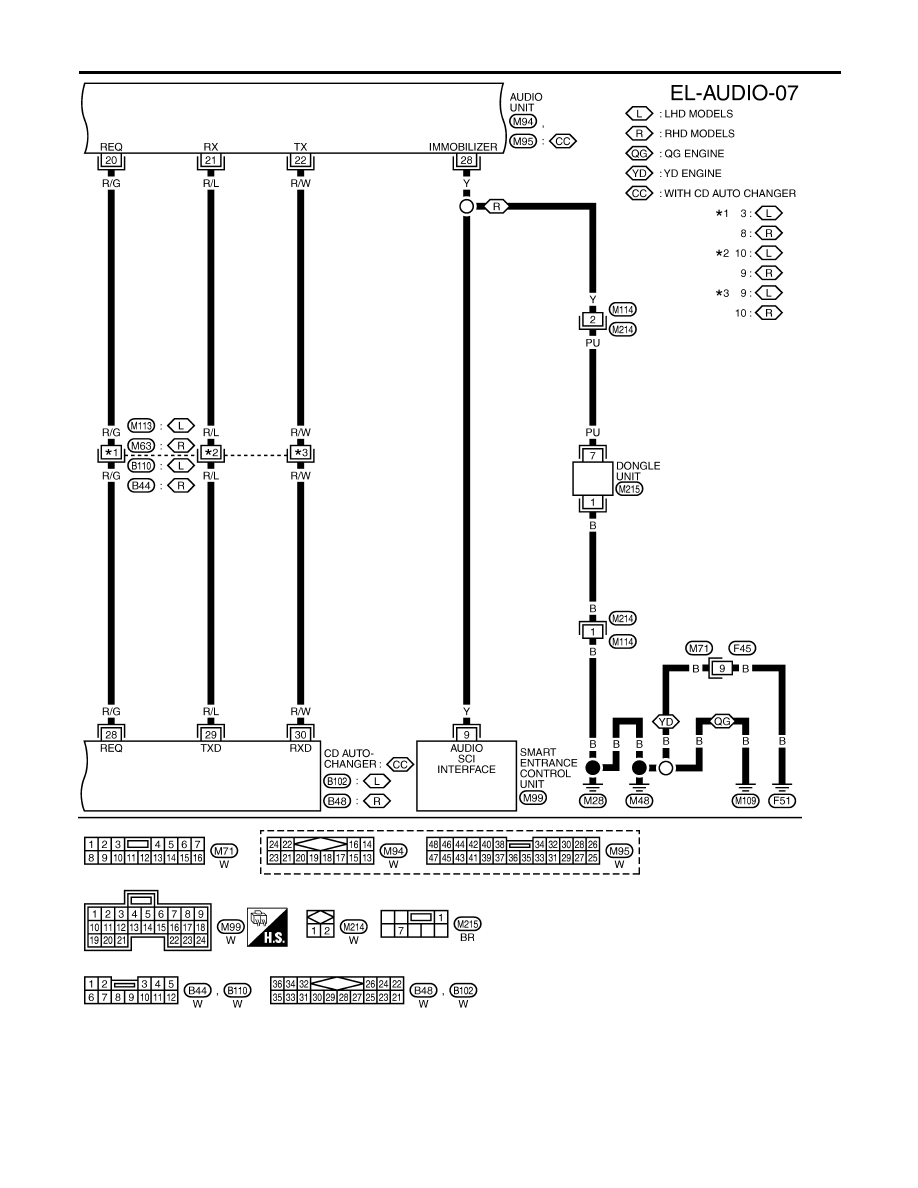

YEL979D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUDIO

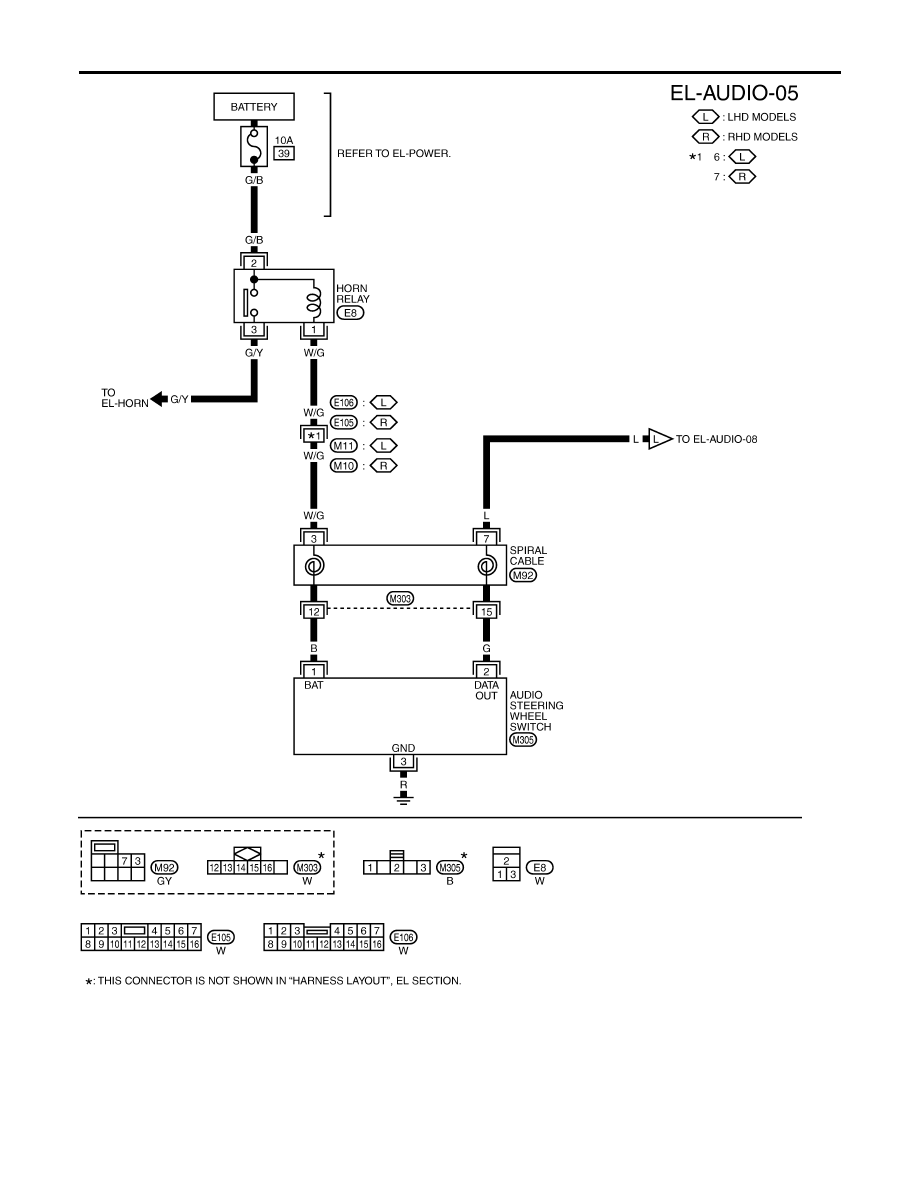

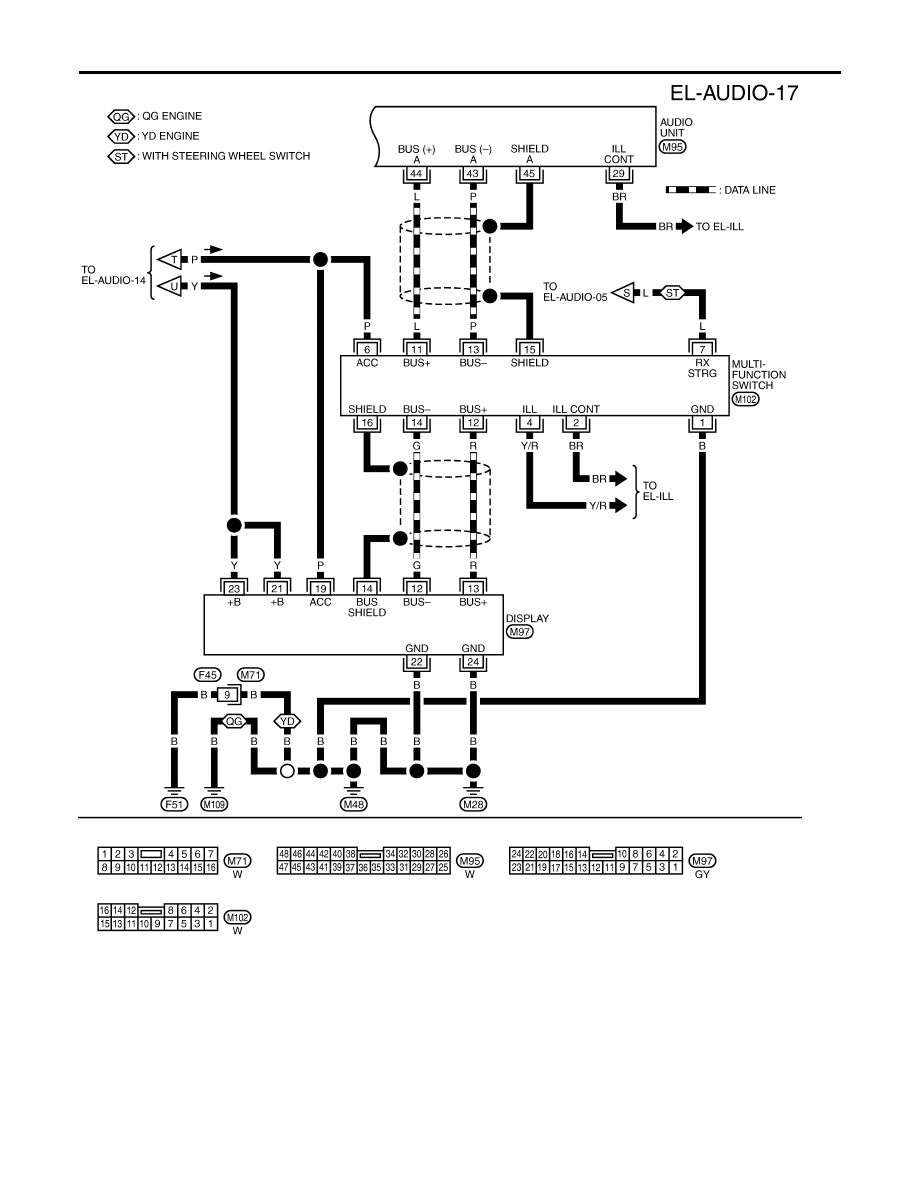

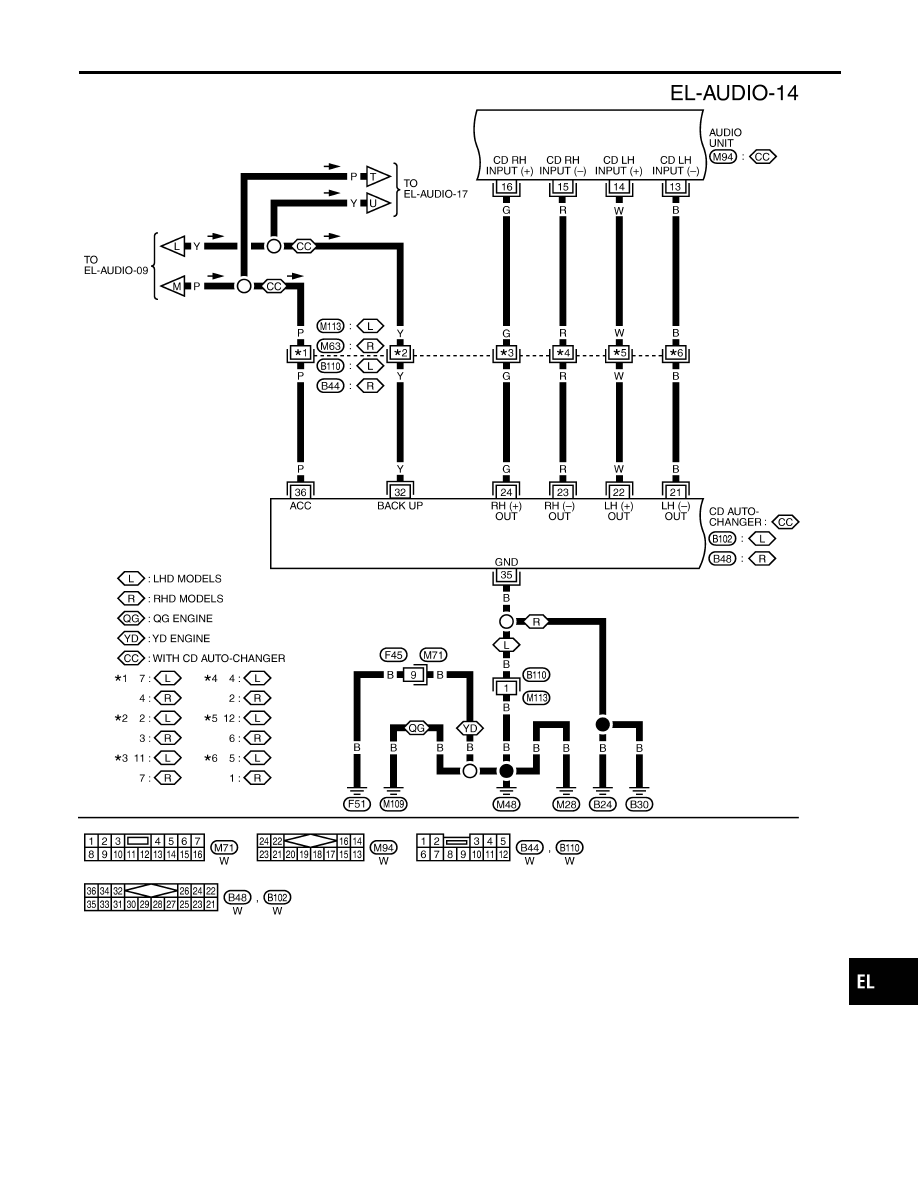

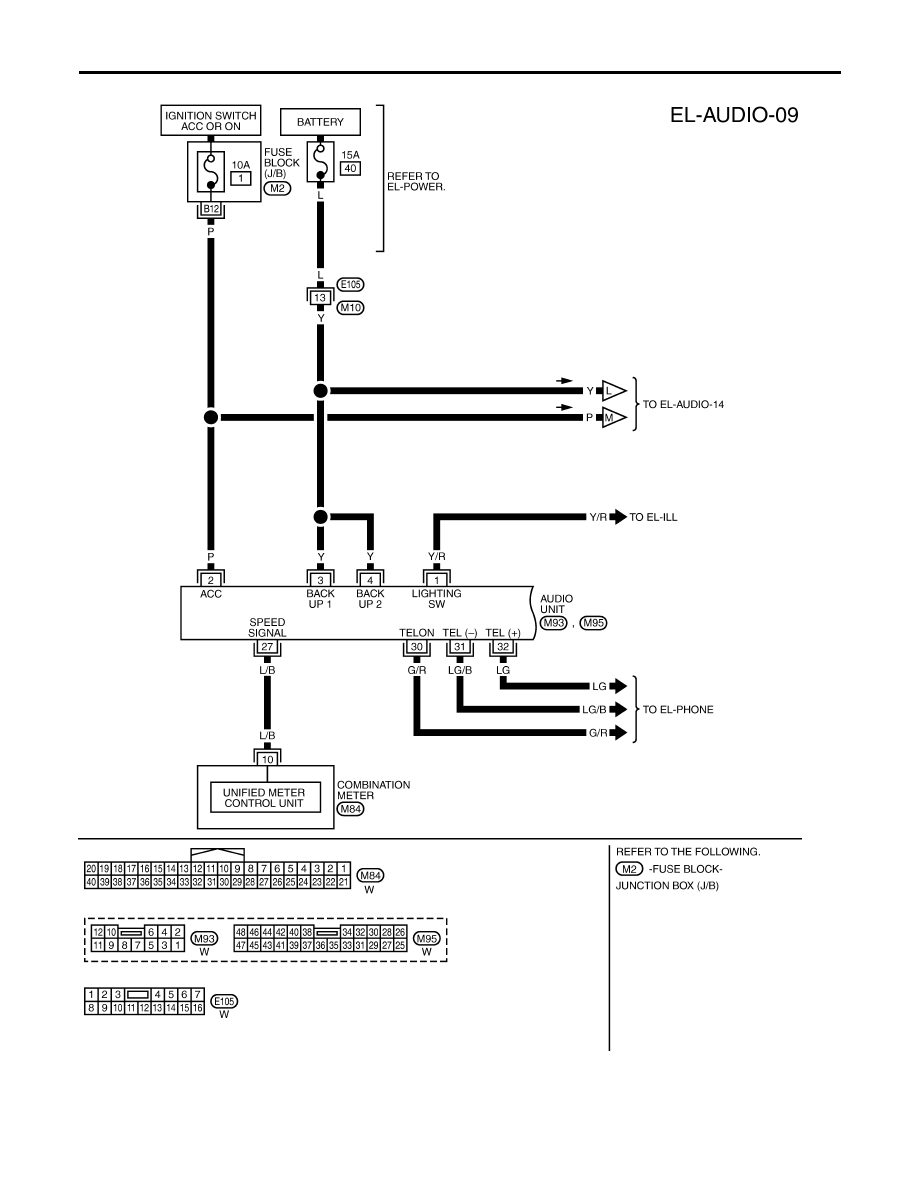

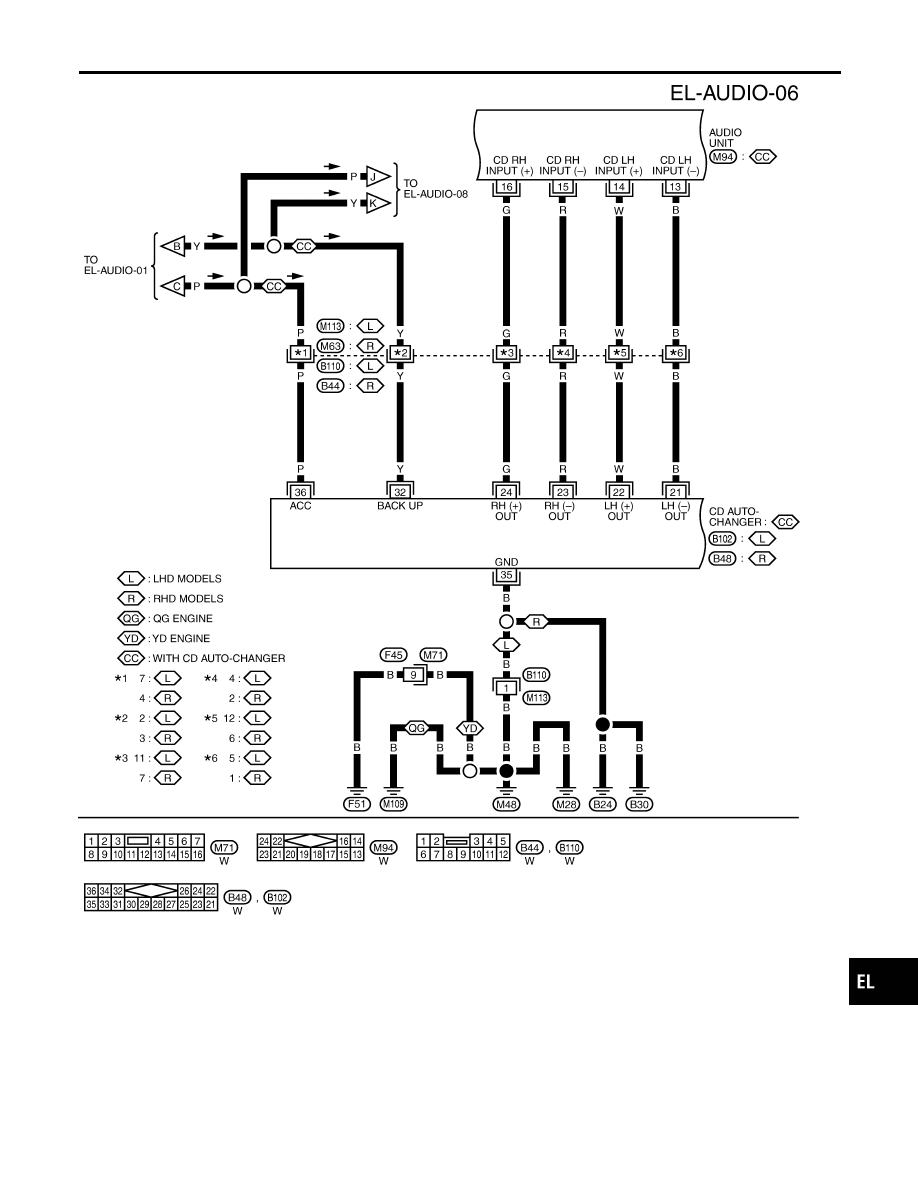

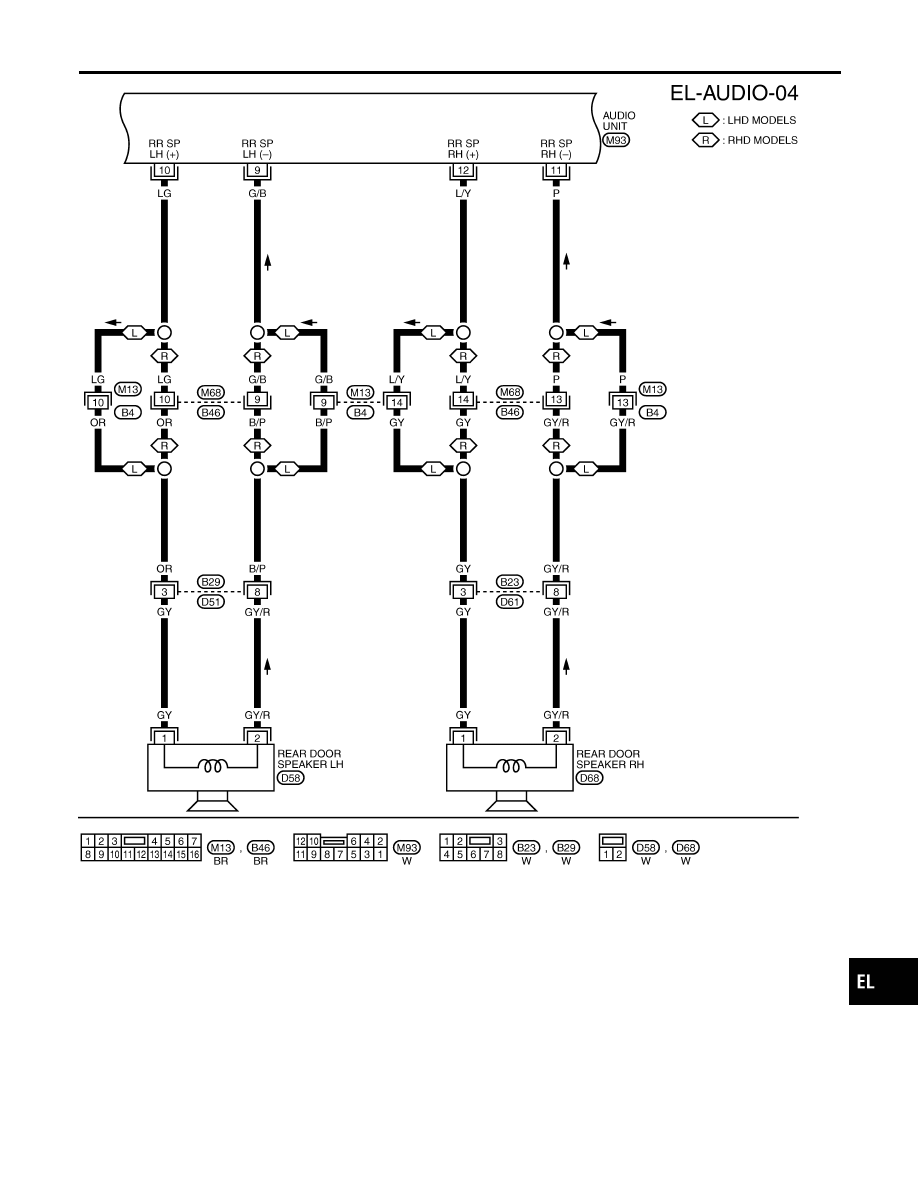

Wiring Diagram — AUDIO — (Cont’d)

EL-193

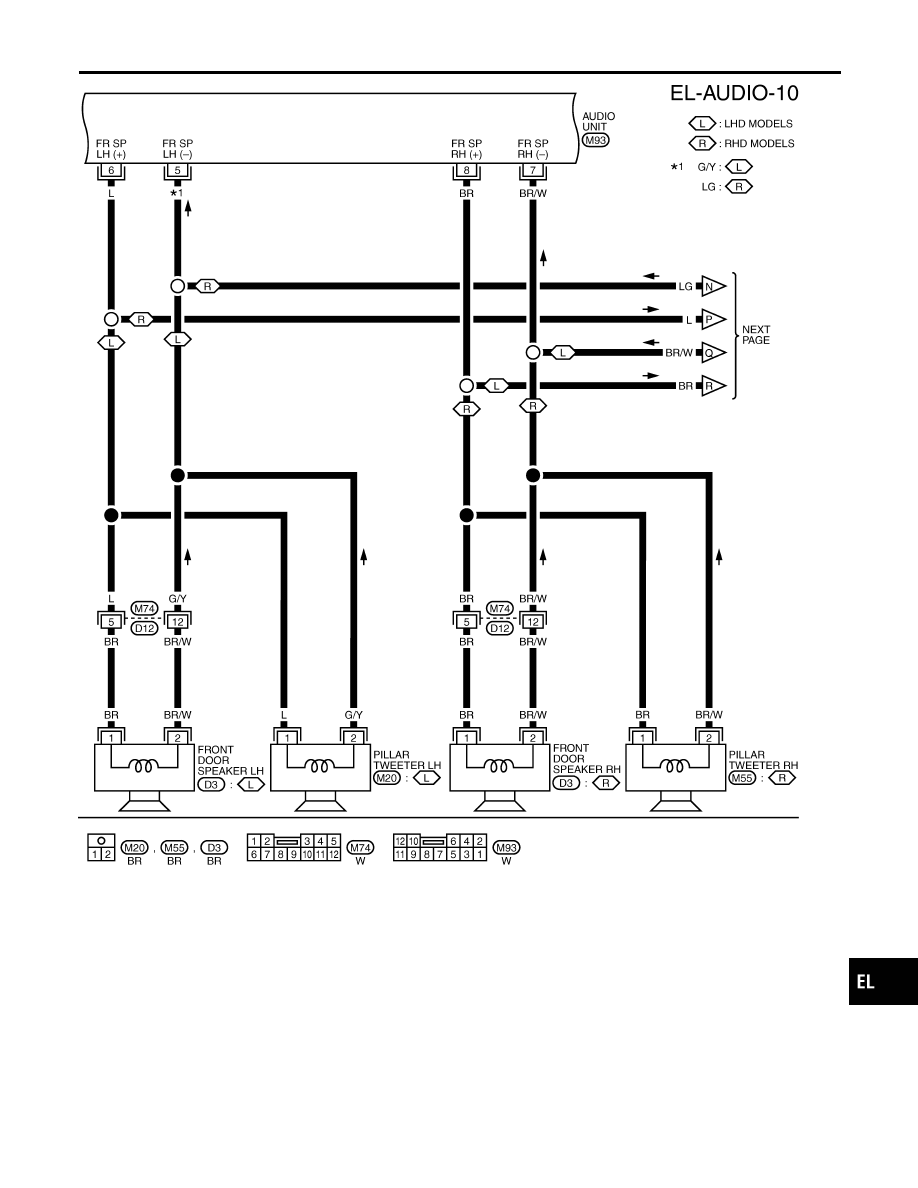

YEL980D

AUDIO

Wiring Diagram — AUDIO — (Cont’d)

EL-194

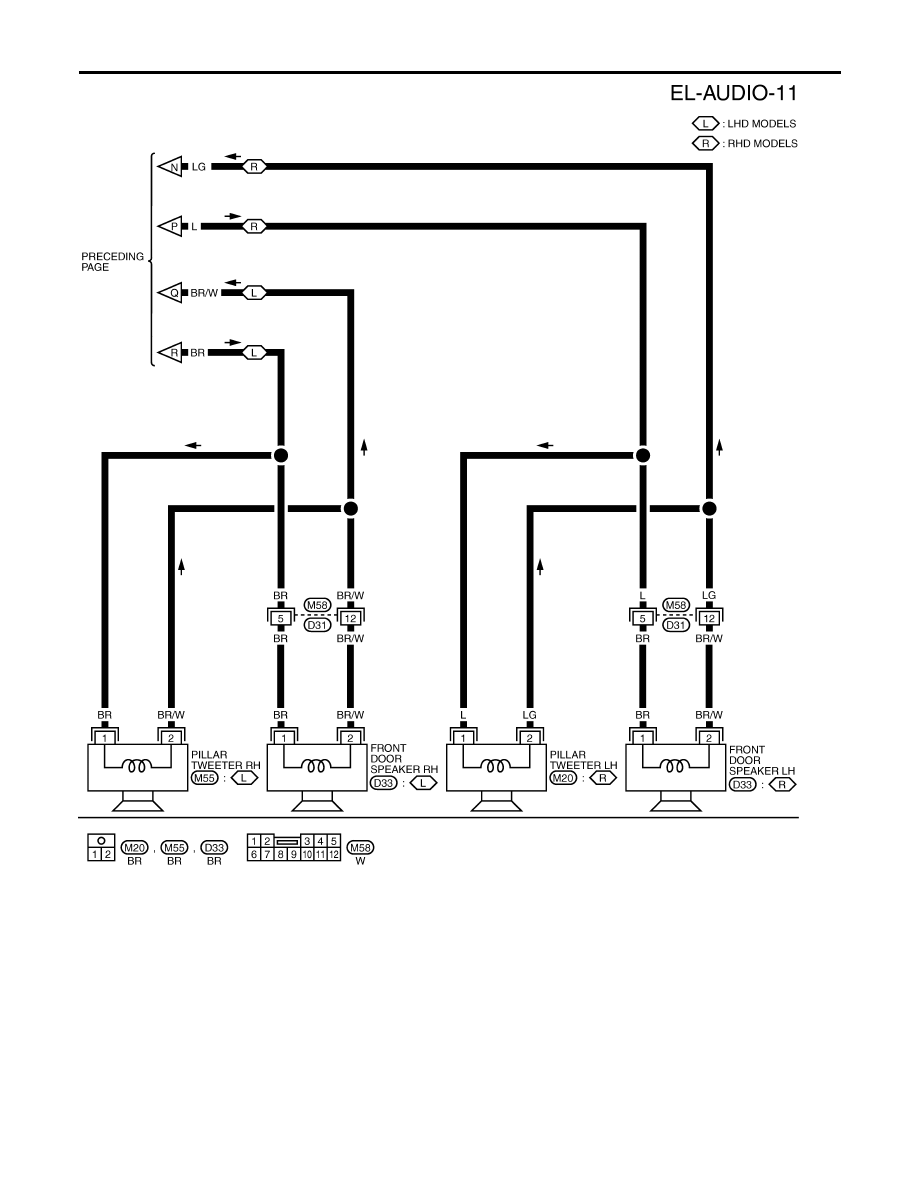

YEL981D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUDIO

Wiring Diagram — AUDIO — (Cont’d)

EL-195

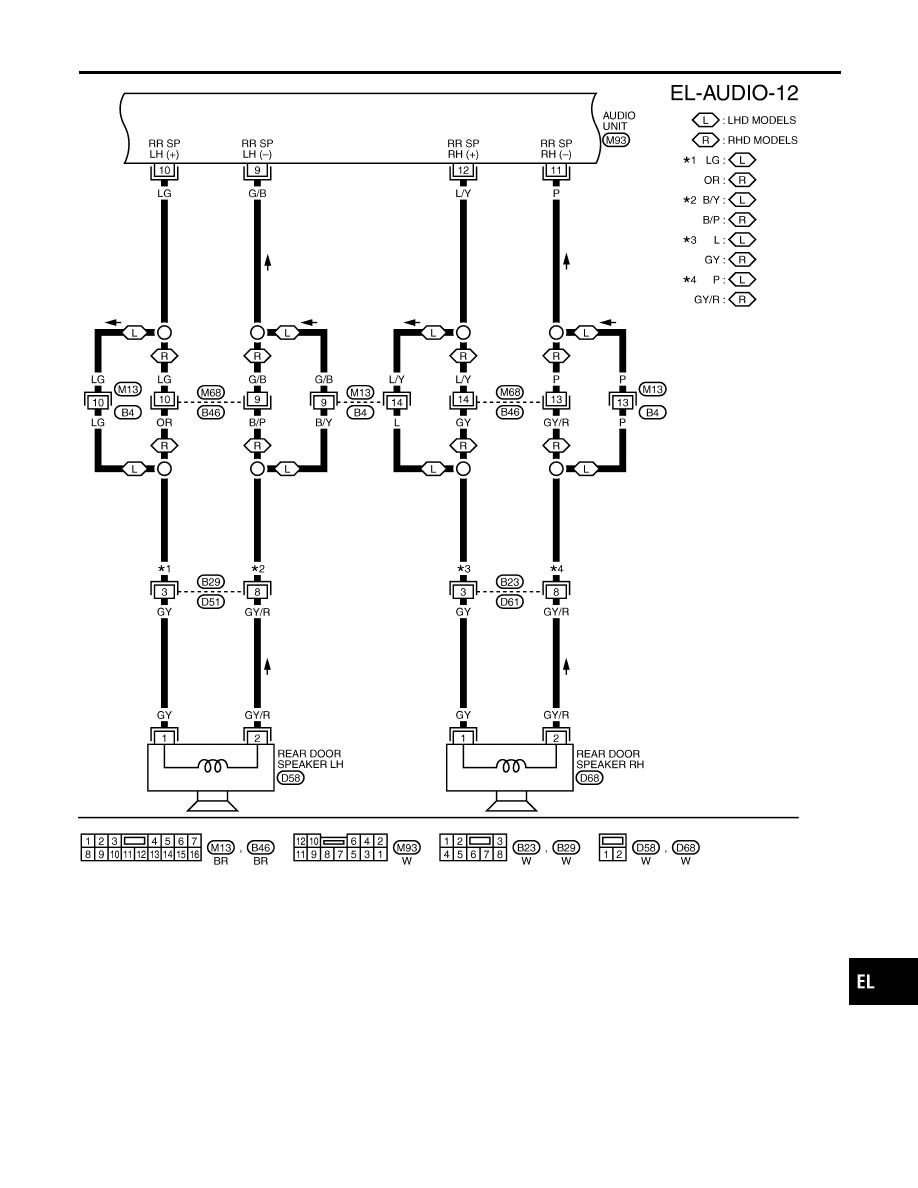

YEL987D

AUDIO

Wiring Diagram — AUDIO — (Cont’d)

EL-196

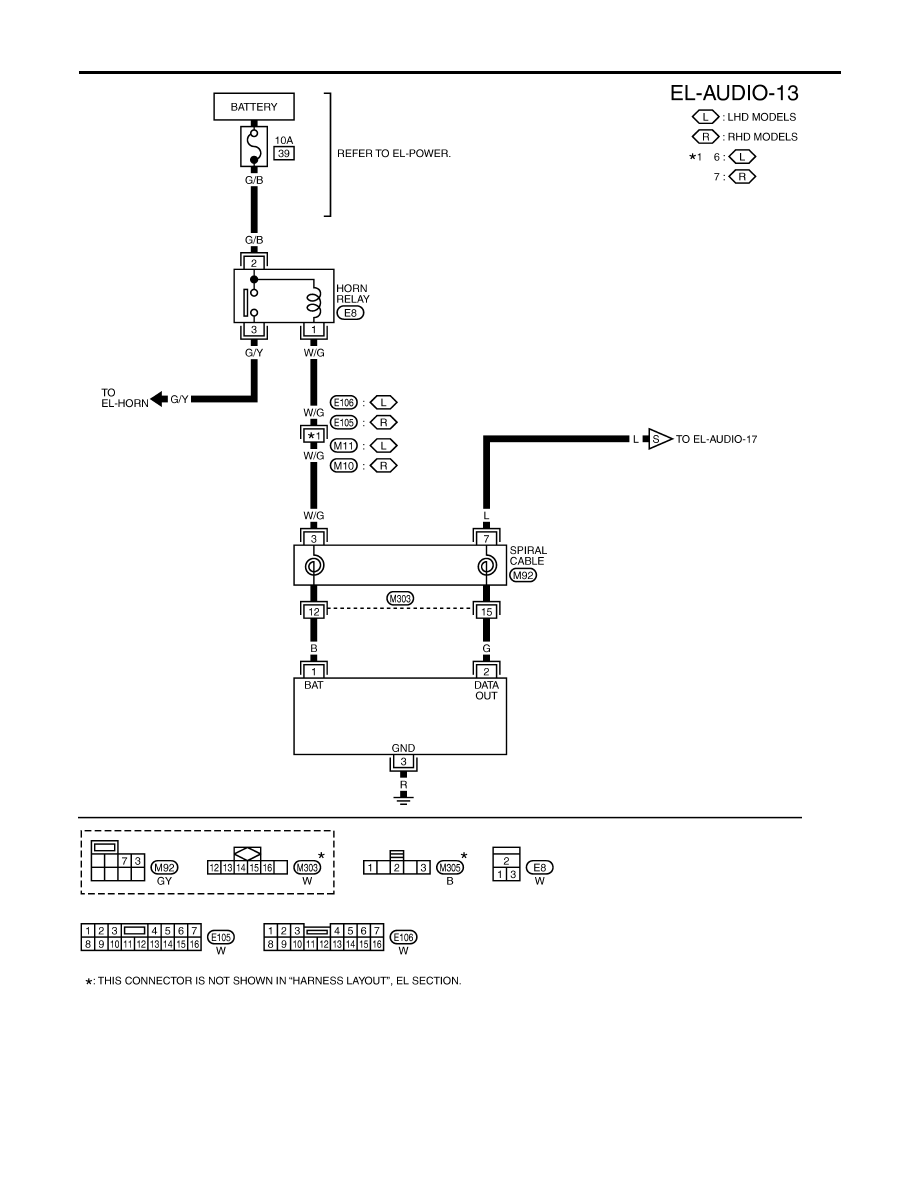

YEL985D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUDIO

Wiring Diagram — AUDIO — (Cont’d)

EL-197

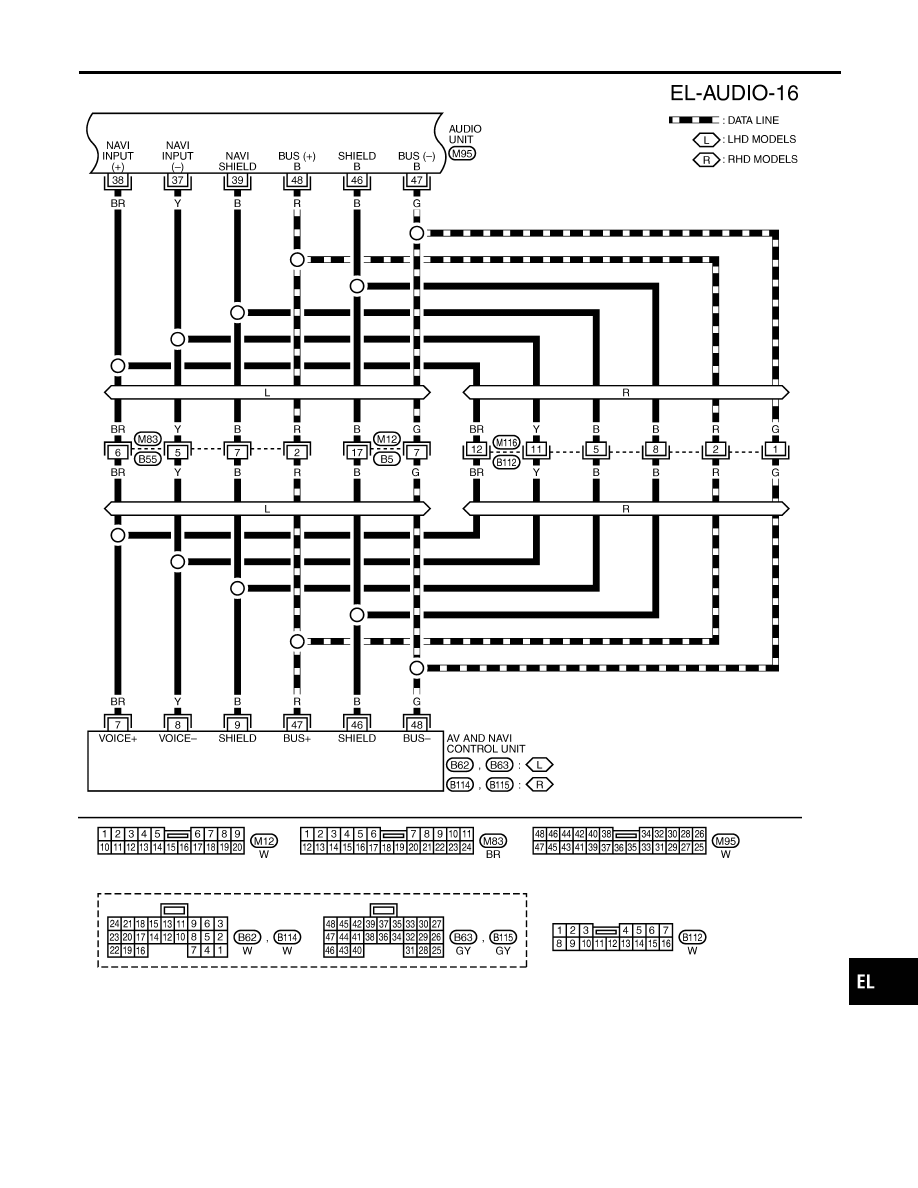

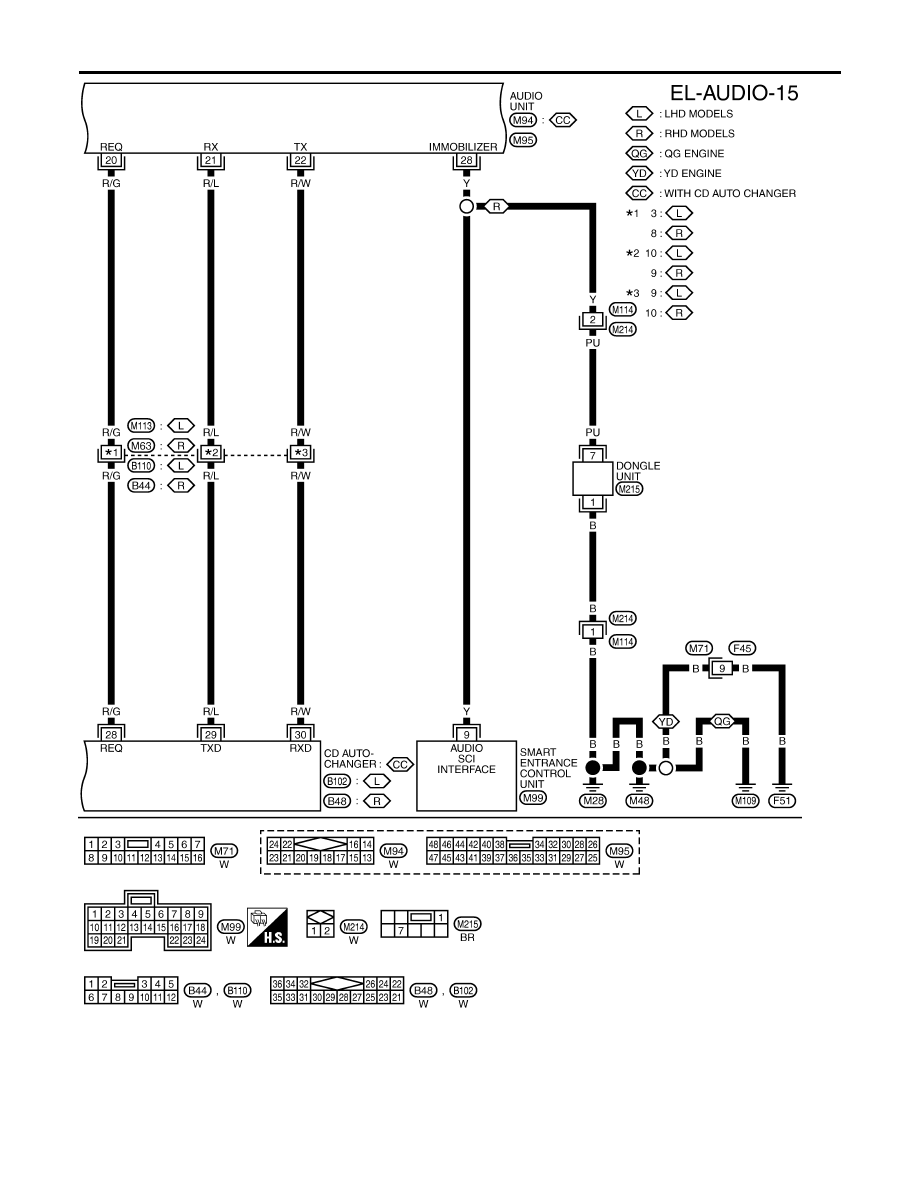

WITH NAVIGATION SYSTEM

NLEL0467S04

YEL135E

AUDIO

Wiring Diagram — AUDIO — (Cont’d)

EL-198

YEL136E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUDIO

Wiring Diagram — AUDIO — (Cont’d)

EL-199

YEL137E

AUDIO

Wiring Diagram — AUDIO — (Cont’d)

EL-200

YEL138E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUDIO

Wiring Diagram — AUDIO — (Cont’d)

EL-201

YEL139E

AUDIO

Wiring Diagram — AUDIO — (Cont’d)

EL-202

YEL140E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUDIO

Wiring Diagram — AUDIO — (Cont’d)

EL-203

YEL141E

AUDIO

Wiring Diagram — AUDIO — (Cont’d)

EL-204

YEL983D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUDIO

Wiring Diagram — AUDIO — (Cont’d)

EL-205

YEL984D

AUDIO

Wiring Diagram — AUDIO — (Cont’d)

EL-206

Trouble Diagnosis

NLEL0544

SELF-DIAGNOSIS FUNCTION

NLEL0544S01

Description

NLEL0544S0101

I

Diagnosis function consists of the self-diagnosis mode, and the “CONFIRMATION/ADJUSTMENT” mode.

I

Self-diagnosis mode checks for connection among audio unit, and CD auto changer and analyzes each
unit, then displays the results.

Diagnosis Item

NLEL0544S0102

Mode

Description

Self-diagnosis

I

Check that communication lines between system components are properly connected.

I

Perform the unit diagnosis of audio unit and CD auto changer.

SELF-DIAGNOSIS MODE

NLEL0544S02

Operation Procedure

NLEL0544S0201

I

To start the self-diagnosis mode and to check the diagnostic result, EL-407 for models with navigation
system, or EL-225 (LCD) for models without navigation system.

MALFUNCTION WITH RADIO, TAPE, AND CD

NLEL0544S03

Symptom

Check items

Possible cause

Inoperative

I

Make sure that the ignition switch is in the ACC
position.

I

Audio unit

I

Audio unit power circuit

No sound

I

Make sure that the volume is not turned down.

I

Make sure that the balance and fader control knobs
are centered.

I

Audio unit

I

Audio unit power circuit

I

Speaker

I

Sound signal circuit between
speaker and audio unit

Poor sound

I

Make sure that the bass and treble adjustment
knobs are centered.

I

Audio unit

I

CD auto changer

I

Speaker

Noisy

—

I

Audio unit

I

CD auto changer

I

Each electrical equipment

FOR RADIO ONLY

NLEL0544S04

Symptom

Check items

Possible cause

No sound

I

Make sure that the radio is tuned to a station’s fre-
quency.

I

Audio unit

I

Antenna feeder

I

Roof antenna

Noisy

I

Make sure that the radio is tuned to a station’s fre-
quency.

I

Make sure that the signal of the received station is
not weak.

I

Check whether or not the malfunction occurs only in
a particular area. (Note)

I

Audio unit

I

Antenna feeder

I

Roof antenna

I

Noise prevention parts

I

Each electrical equipment

I

Wire harness of each piece of elec-
trical equipment

Selected radio stations stored in
memory are deleted

—

I

Audio unit

I

Audio unit power circuit

NOTE:

I

This is noise resulting from variations in field strength, such as fading noise and multi-path noise, or
external noise from trains and other sources. It is not a malfunction.

−

Fading noise: This noise occurs because of variations in the field strength in a narrow range due to
mountains or buildings blocking the signal.

−

Multi-path noise: This noise results from the waves sent directly from the broadcast station arriving at the
antenna at a different time from the waves which reflect off of mountains or buildings.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUDIO

Trouble Diagnosis

EL-207

FOR CASSETTE PLAYER ONLY

NLEL0544S05

Symptom

Check items

Possible cause

Cassette tape cannot be
inserted.

I

Make sure that a cassette tape is not already
inserted.

I

Make sure that the cassette has no deformation or
other unusual conditions.

Audio unit, audio unit power circuit

Cassette tape cannot be
ejected.

I

Make sure that the cassette has no deformation or
other unusual conditions.

I

Make sure that the cassette tape does not sag.

Auto reverse does not work, or
the tape direction changes in
the middle of play.

I

There is an error with tape winding. Check that
there is no slack or other unusual conditions.

I

Make sure that an old cassette tape is not being
used.

Audio unit

There is much noise.

I

Make sure that the cassette tape itself does not
have a lot of noise, or that the tape does not have a
low recording level.

The sound is not clear.

I

Make sure that the tune is recorded on tape with
Dolby B NR OFF and played with Dolby B NR ON.

I

Make sure that the sound quality of the cassette
tape itself is not poor.

Sound fluctuates/tape speed not
correct.

I

Make sure that there is no tape winding error,
sagging, stretching, or other unusual conditions.

I

Make sure that there is no problem with the record-
ing speed of the cassette tape.

No sound.

I

Make sure that the cassette tape has been recorded
on.

FOR CD ONLY

NLEL0544S06

Symptom

Check items

Possible cause

The CD cannot be played.

I

Make sure that the CD is not upside down.

I

Make sure that there is no dirt, damage, or water on
the disc.

I

CD auto changer

I

Audio unit

The sound skips, stops
suddenly, or is distorted.

I

Make sure that there is no dirt, damage, or water on
the disc.

I

Make sure that the error is not due to strong vibra-
tion.

NOISE INSPECTION

NLEL0544S07

The vehicle itself can be a source of noise if noise prevention parts or electrical equipment is malfunction.
Check if noise is caused and/or changed by engine rotation, ignition switch turned to each position, and
operation of each piece of electrical equipment, and determine the cause.
NOTE:
The source of the noise can be found easily by listening to the noise while removing the fuses of electrical
components, one by one.

Type of Noise and Possible Cause

NLEL0544S0701

Occurrence condition

Possible cause

Occurs only when engine is ON.

A continuous growling noise occurs. The speed of the
noise varies with changes in the engine speed.

I

Malfunction with the ignition con-
denser

A whistling noise occurs while the engine speed is
high. A booming noise occurs while the engine is run-
ning and the light switch is ON.

I

Malfunction with the alternator

AUDIO

Trouble Diagnosis (Cont’d)

EL-208
