DTC P0380 GLOW RELAY

EC-1131

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

Diagnostic Procedure

EBS013DF

1.

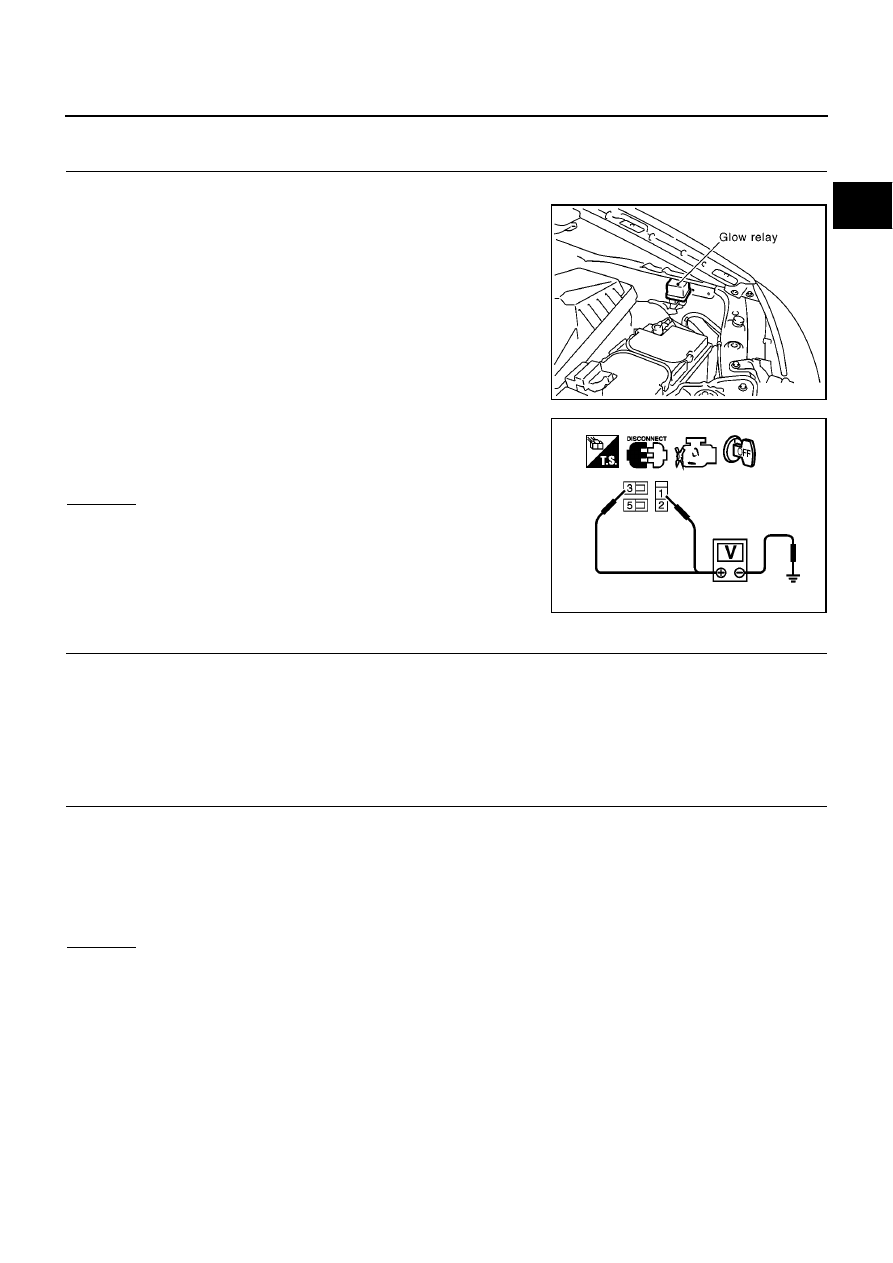

CHECK GLOW RELAY POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect glow relay.

3.

Check voltage between ECM relay terminals 1, 3 and ground
with CONSULT-II or tester.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 2.

2.

DETECT MALFUNCTIONING PART

Check the following.

●

60A fusible link

●

Harness for open and short between glow relay and battery

>> Repair open circuit or short to ground or short to power in harness or connectors.

3.

CHECK GLOW RELAY OUTPUT SIGNAL CIRCUIT FOR SHORT TO GROUND

1.

Disconnect ECM harness connector.

2.

Check harness continuity between ECM terminal 37 and glow relay terminal 2.
Refer to Wiring Diagram.

3.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 4.

MBIB0916E

Voltage: Battery voltage

PBIB1413E

Continuity should exist.

EC-1132

[YD (WITH EURO-OBD)]

DTC P0380 GLOW RELAY

4.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors F45, M71

●

Harness connectors E125, M82 (LHD models)

●

Harness connectors E145, M80 (RHD models)

●

Harness for open and short between glow relay and ECM

>> Repair open circuit or short to ground or short to power in harness or connectors.

5.

CHECK GLOW RELAY

Refer to

EC-1132, "Component Inspection"

.

OK or NG

OK

>> GO TO 6.

NG

>> Replace glow relay.

6.

CHECK INTERMITTENT INCIDENT

Refer to

EC-1002, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Component Inspection

EBS013DG

GLOW RELAY

Check continuity between glow relay terminals 3 and 5 under the fol-
lowing conditions.

Operation takes less than 1 second.

Conditions

Continuity

12V direct current supply between terminals
1 and 2

Yes

No current supply

No

PBIB0428E

DTC P0401 EGR FUNCTION

EC-1133

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

DTC P0401 EGR FUNCTION

PFP:14710

Description

EBS013DH

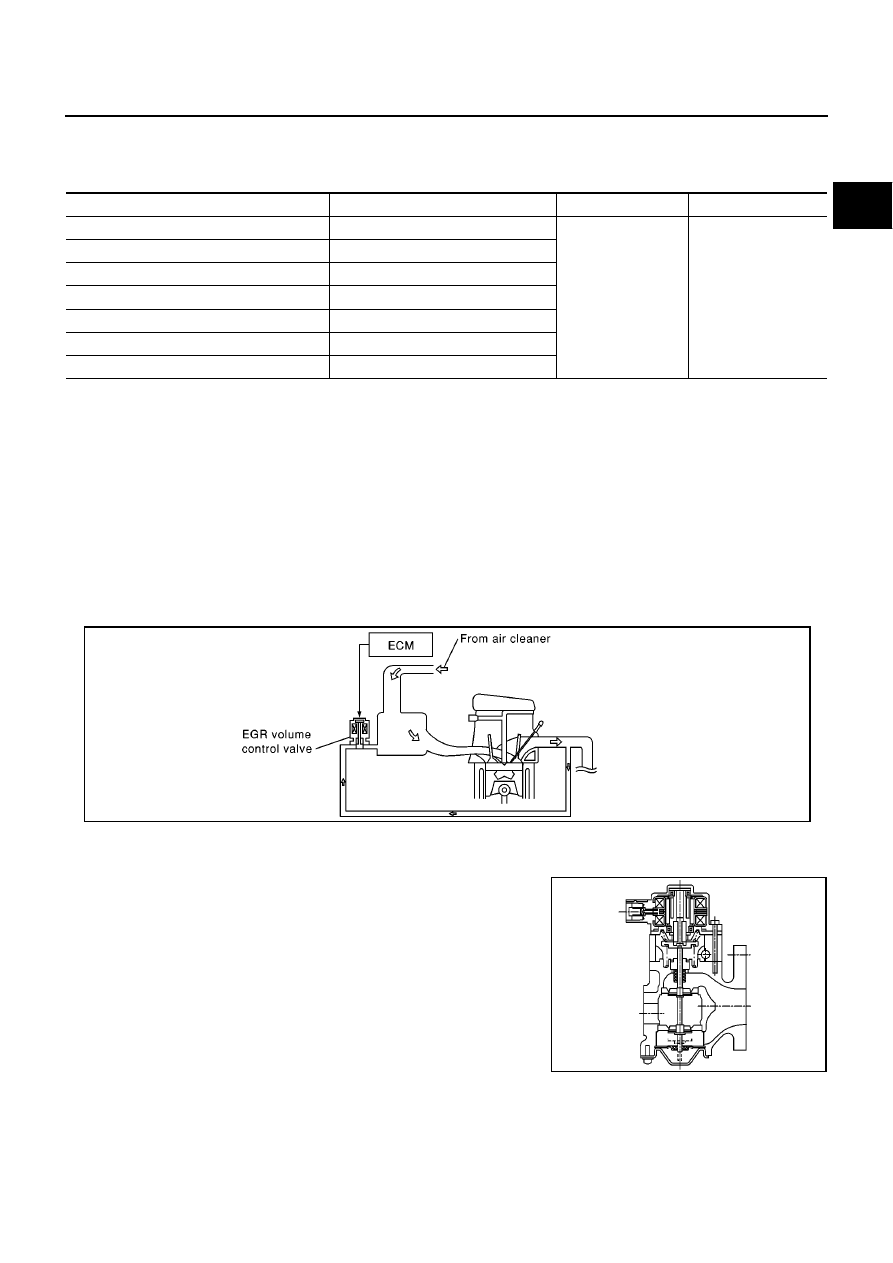

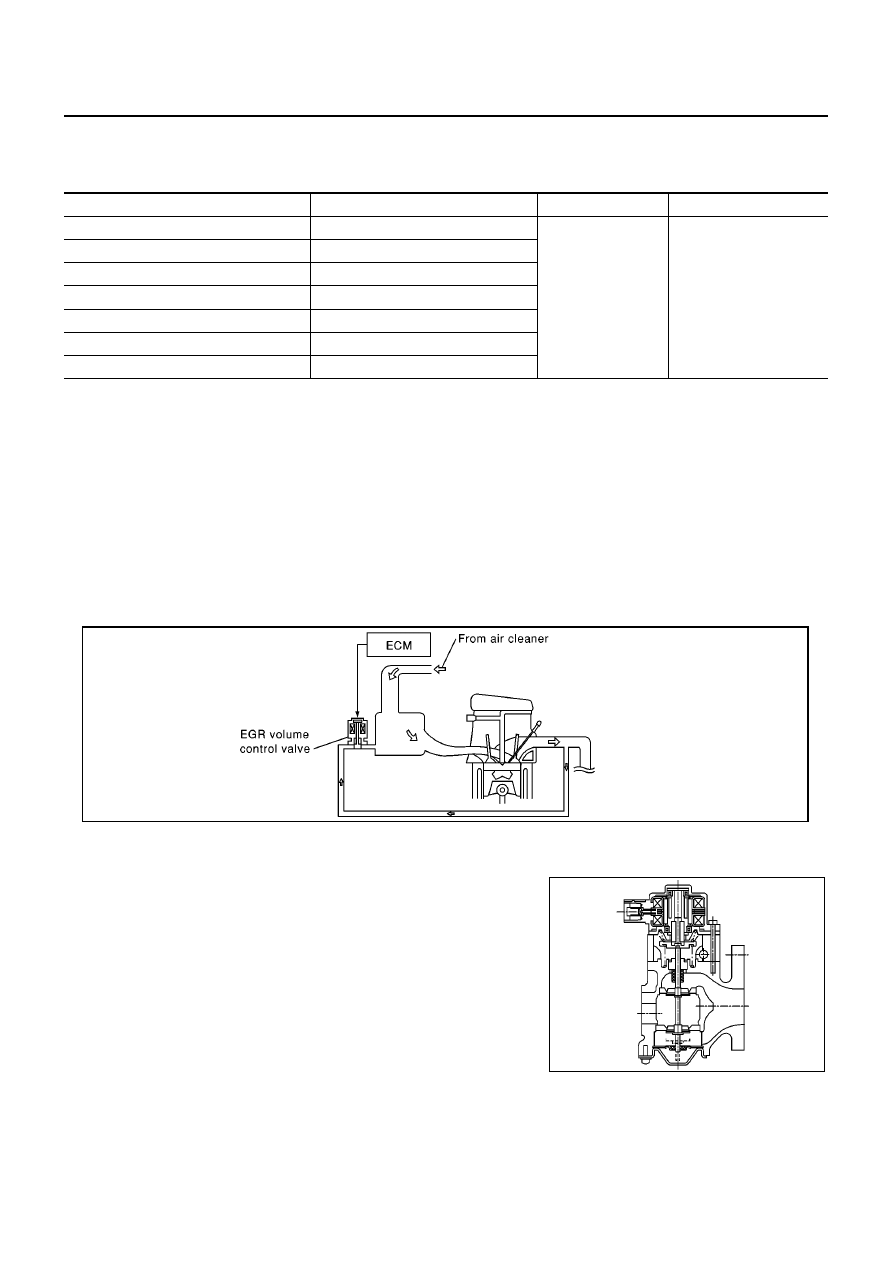

SYSTEM DESCRIPTION

*: This signal is sent to the ECM through CAN communication line.

This system controls flow rate of EGR led from exhaust manifold to intake manifold. The opening of the EGR
by-pass passage in the EGR volume control valve changes to control the flow rate. A built-in step motor
moves the valve in steps corresponding to the ECM output pulses. The opening of the valve varies for opti-
mum engine control. The optimum value stored in the ECM is determined by considering various engine con-
ditions.
The EGR volume control valve remains close under the following conditions.

●

Engine stopped

●

Engine starting

●

Low engine coolant temperature

●

High engine speed

●

Accelerator pedal fully depressed

COMPONENT DESCRIPTION
EGR Volume Control Valve

The EGR volume control valve uses a step motor to control the flow
rate of EGR from exhaust manifold. This motor has four winding
phases. It operates according to the output pulse signal of the ECM.
Two windings are turned ON and OFF in sequence. Each time an
ON pulse is issued, the valve opens or closes, changing the flow
rate. When no change in the flow rate is needed, the ECM does not
issue the pulse signal. A certain voltage signal is issued so that the
valve remains at that particular opening.

Sensor

Input Signal to ECM

ECM Function

Actuator

Crankshaft position sensor

Engine speed

EGR volume control

EGR volume control
valve

Vehicle speed sensor*

Vehicle speed

Engine coolant temperature sensor

Engine coolant temperature

Ignition switch

Start signal

Accelerator pedal position sensor

Accelerator pedal position

Mass air flow sensor

Amount of intake air

Air conditioner switch*

Air conditioner operation

SEF908Y

SEF411Y

EC-1134

[YD (WITH EURO-OBD)]

DTC P0401 EGR FUNCTION

CONSULT-II Reference Value in Data Monitor Mode

EBS013DI

Specification data are reference values.

ECM Terminals and Reference Value

EBS013DJ

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

On Board Diagnosis Logic

EBS013DK

MONITOR ITEM

CONDITION

SPECIFICATION

EGR VOL CON/V

●

Engine: After warming up

●

Air conditioner switch: OFF

●

Shift lever: Neutral position

●

No-load

After 1 minute at idle

More than 10 steps

Revving engine from idle to 3,600
rpm

0 step

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage)

25
26
27
28

GY
W/L
OR/B
GY/B

EGR volume control valve

[Engine is running]

●

Warm-up condition

●

Idle speed

0.1 - 14V
(Voltage signals of each ECM terminals
differ according to the control position of
EGR volume control valve.)

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P0401

Exhaust gas recirculation flow
insufficient detected

The exhaust gas recirculation flow is
insufficient.

●

Harness or connectors
(The EGR volume control valve circuit
is open or shorted.)

●

EGR volume control valve stuck closed

●

EGR passage clogged

DTC P0401 EGR FUNCTION

EC-1135

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

DTC Confirmation Procedure

EBS013DL

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.

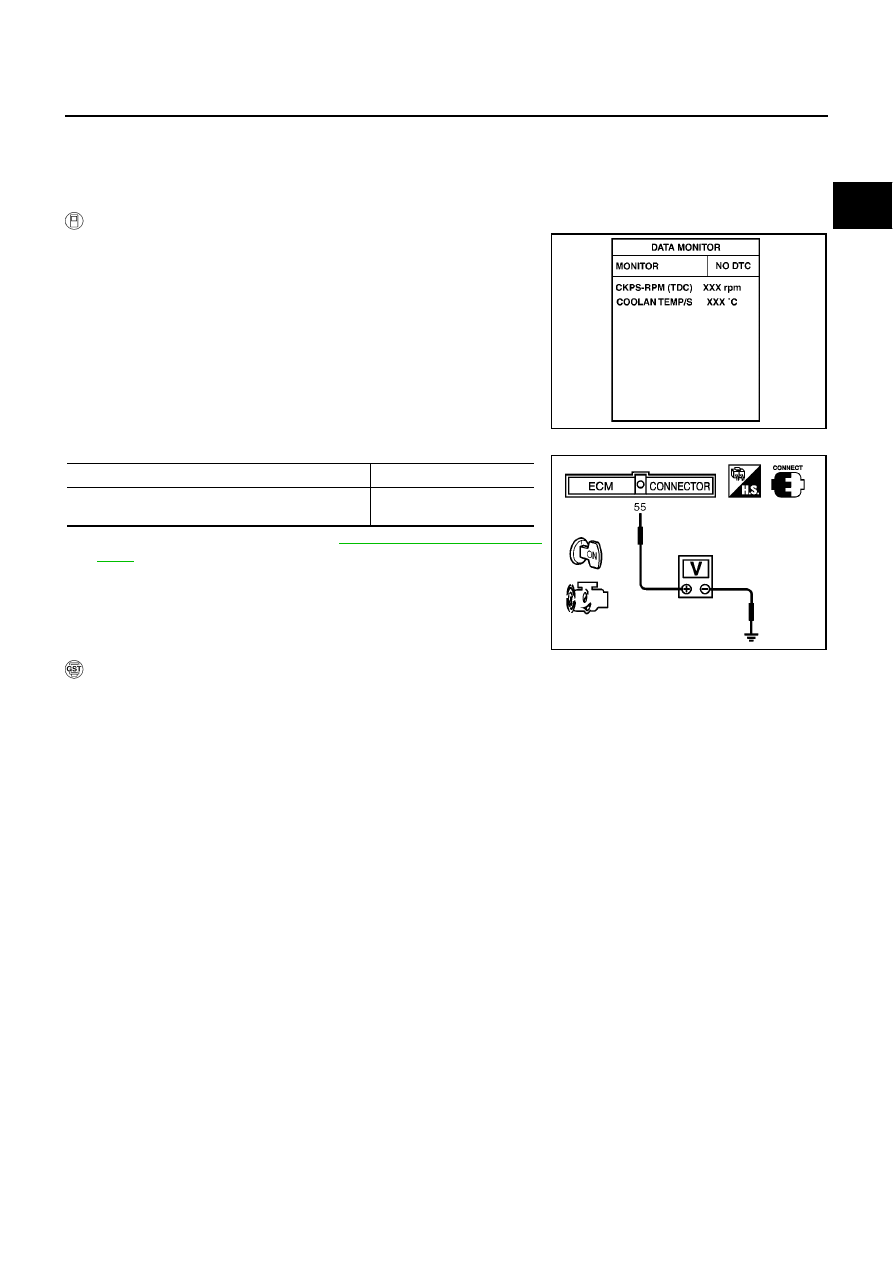

WITH CONSULT-II

1.

Turn ignition switch ON and select “DATA MONITOR” mode with
CONSULT-II.

2.

Start engine.

3.

Maintain the following conditions for at least 40 consecutive sec-
onds.

4.

If 1st trip DTC is detected, go to

EC-1137, "Diagnostic Proce-

dure"

.

WITH GST

Follow the procedure “WITH CONSULT-II” above.

PBIB2156E

COOLAN TEMP/S

50 - 89

°

C (122 - 192

°

F)

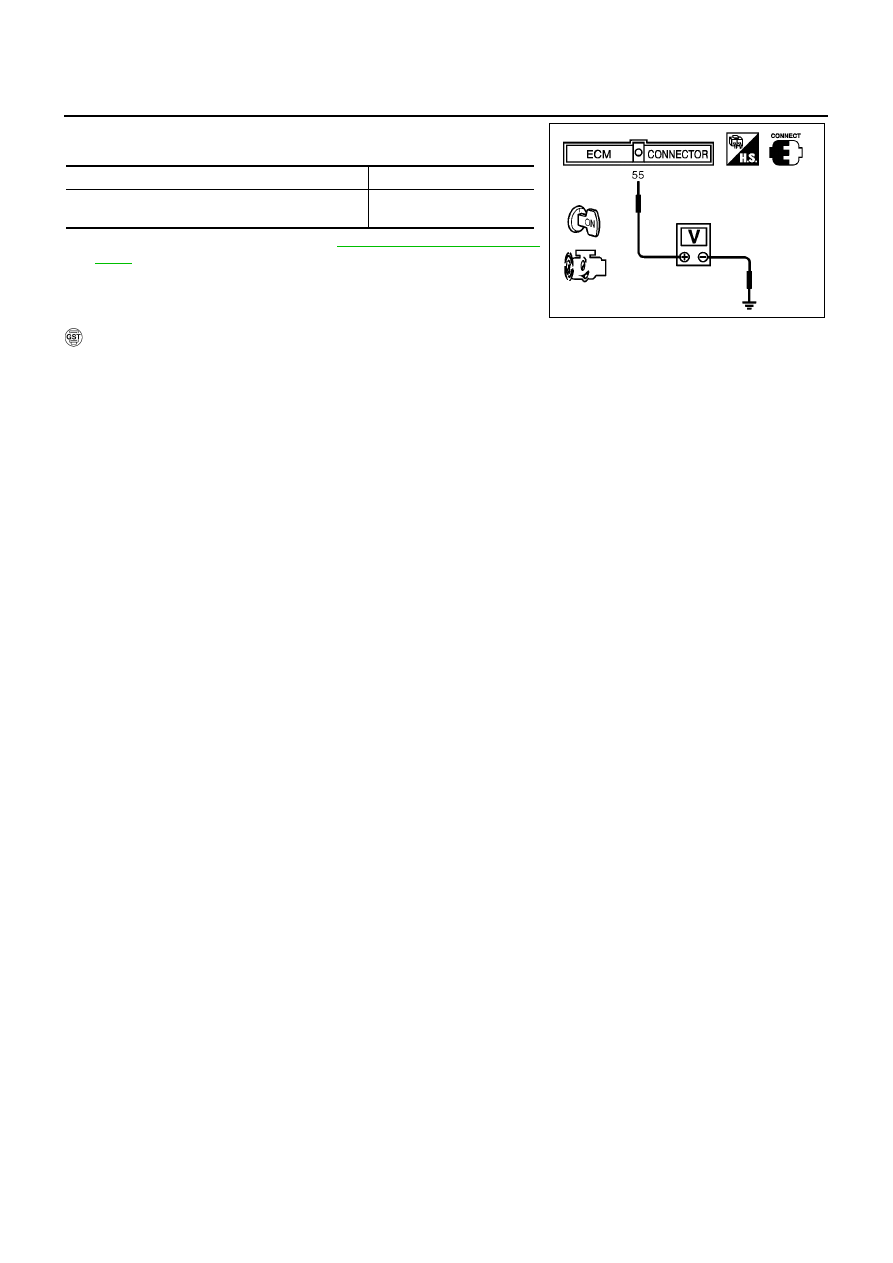

Voltage between ECM terminal 55 (Intake air tem-
perature sensor) and ground

1.7 - 2.6V

PBIB2017E

EC-1136

[YD (WITH EURO-OBD)]

DTC P0401 EGR FUNCTION

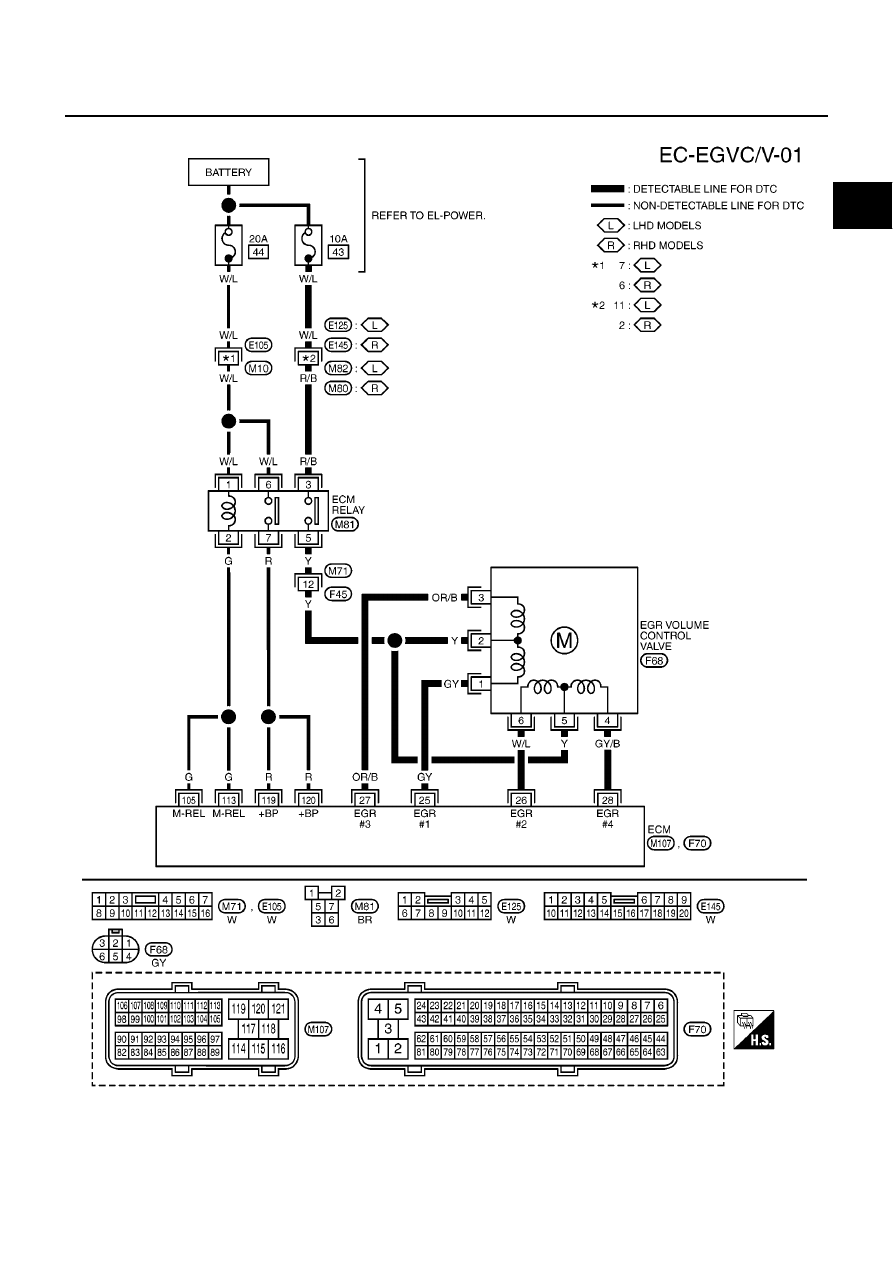

Wiring Diagram

EBS013DM

MBWA0621E

DTC P0401 EGR FUNCTION

EC-1137

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

Diagnostic Procedure

EBS013DN

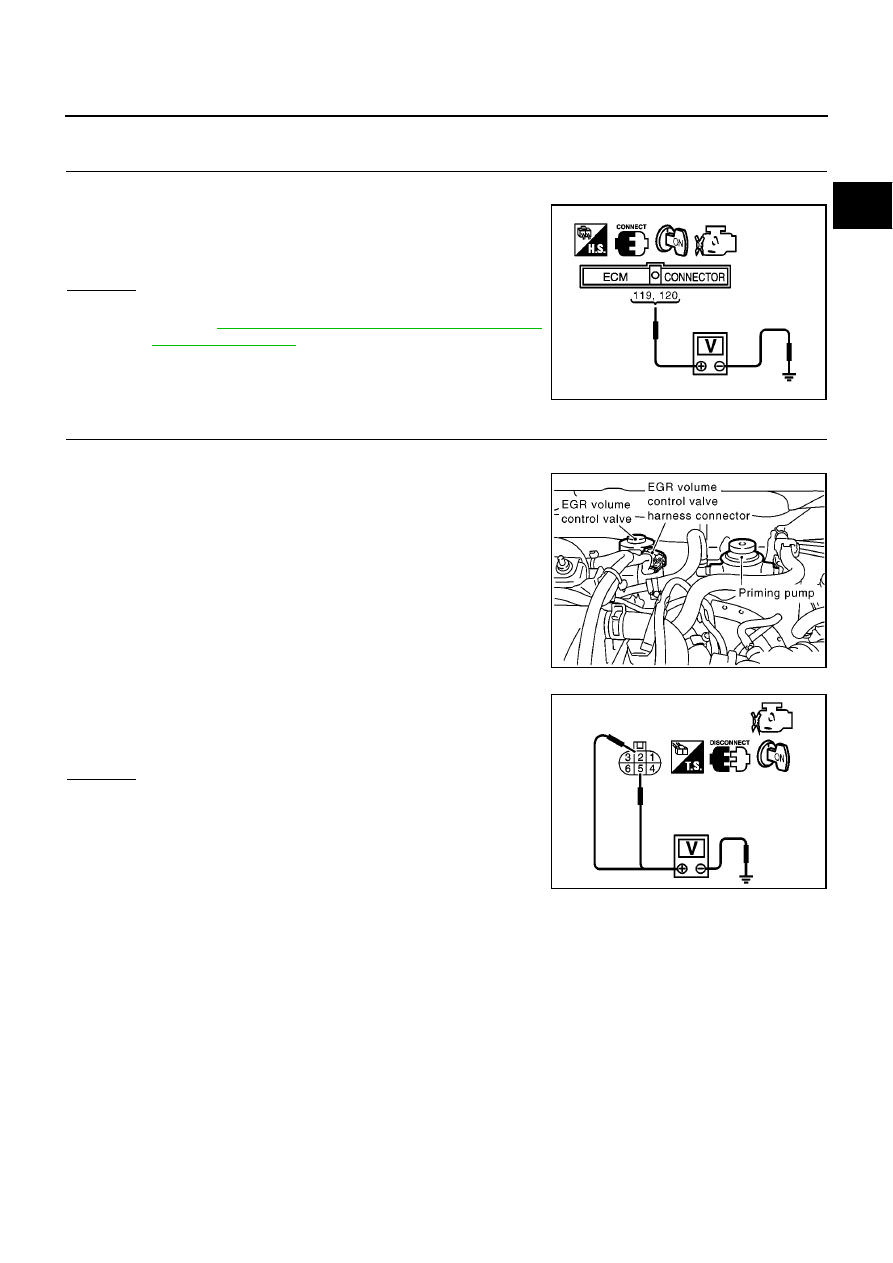

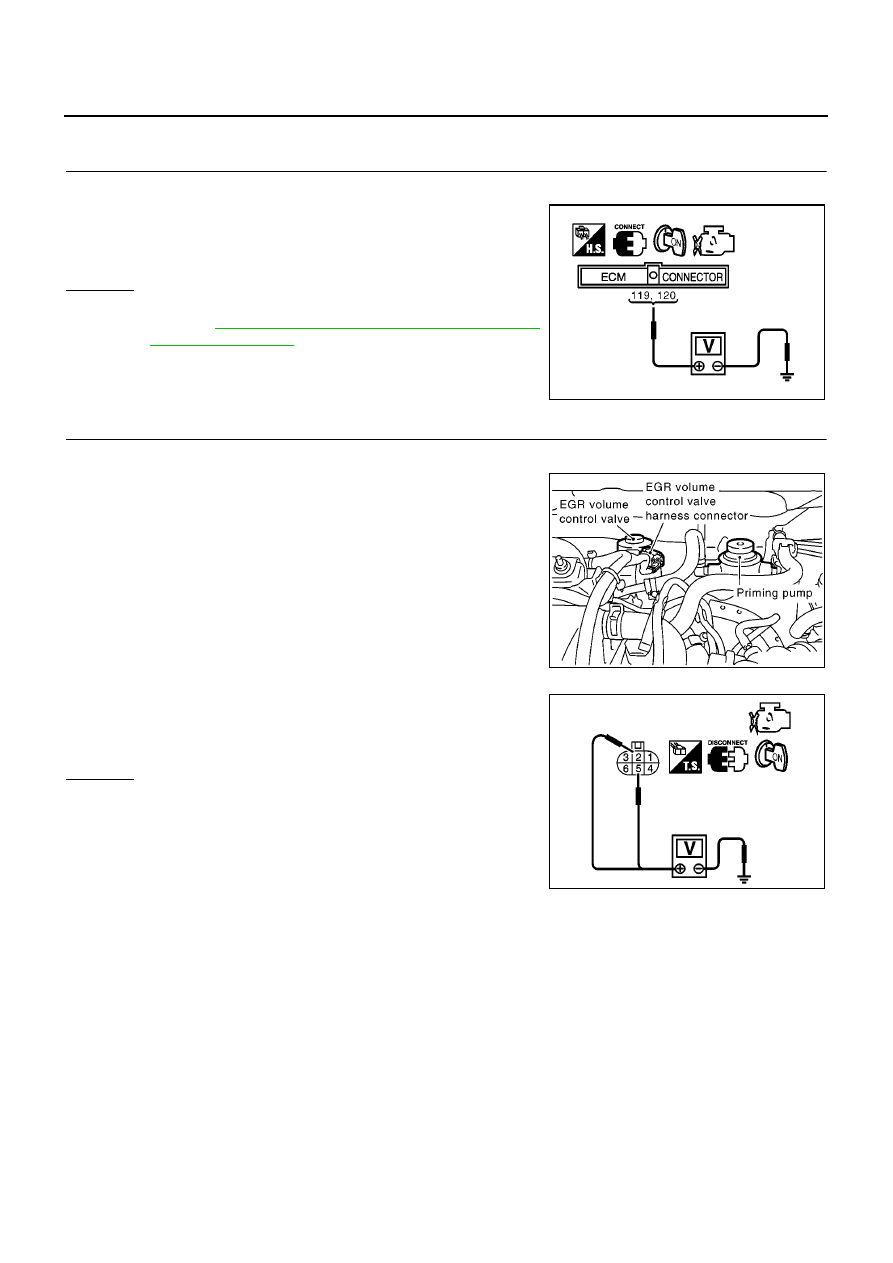

1.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-I

1.

Turn ignition switch OFF, wait at least 10 seconds and then turn ON.

2.

Check voltage between ECM terminals 119, 120 and ground
with CONSULT-II or tester.

OK or NG

OK

>> GO TO 2.

NG

>> Go

to

EC-1003,

"MAIN

POWER

SUPPLY

AND

GROUND CIRCUIT"

.

2.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-II

1.

Turn ignition switch OFF.

2.

Disconnect EGR volume control valve harness connector.

3.

Turn ignition switch ON.

4.

Check voltage between EGR volume control valve terminals 2, 5
and ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 8.

NG

>> GO TO 3.

Voltage: Battery voltage

MBIB1096E

MBIB0911E

Voltage: Battery voltage

PBIB0431E

EC-1138

[YD (WITH EURO-OBD)]

DTC P0401 EGR FUNCTION

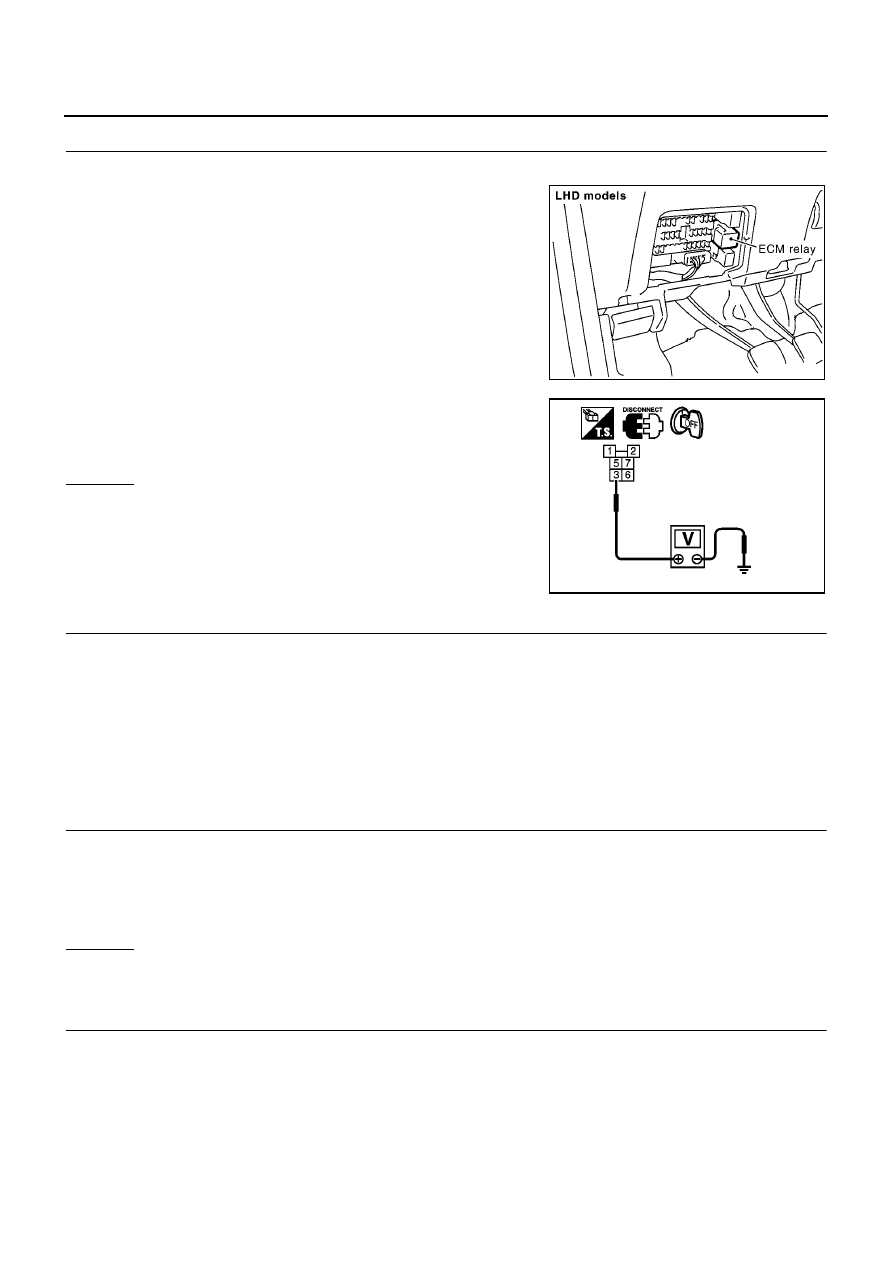

3.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-III

1.

Turn ignition switch OFF.

2.

Disconnect ECM relay.

3.

Check voltage between ECM relay terminal 3 and ground with
CONSULT-II or tester.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 4.

4.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors E125, M82 (LHD models)

●

Harness connectors E145, M80 (RHD models)

●

10A fuse

●

Harness for open or short between ECM relay and battery

>> Repair open circuit or short to ground or short to power in harness or connectors.

5.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-IV

1.

Check harness continuity between ECM relay terminal 5 and EGR volume control valve terminals 2, 5.
Refer to Wiring Diagram.

2.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 7.

NG

>> GO TO 6.

6.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors F45, M71

●

Harness for open or short between ECM relay and EGR volume control valve

>> Repair open circuit or short to ground or short to power in harness or connectors.

MBIB0922E

Voltage: Battery voltage

PBIB0432E

Continuity should exist.

DTC P0401 EGR FUNCTION

EC-1139

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

7.

CHECK ECM RELAY

Refer to

EC-1174, "Component Inspection"

.

OK or NG

OK

>> GO TO 8.

NG

>> Replace ECM relay.

8.

CHECK EGR VOLUME CONTROL VALVE OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between ECM terminals and EGR volume control valve terminals as follows.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 9.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

9.

CHECK EGR VOLUME CONTROL VALVE

Refer to

EC-1140, "Component Inspection"

.

OK or NG

OK

>> GO TO 10.

NG

>> Replace EGR volume control valve.

10.

CHECK EGR PASSAGE

Check the following for clogging and cracks.

●

EGR tube

●

EGR hose

OK or NG

OK

>> GO TO 11.

NG

>> Repair or replace EGR passage.

11.

CHECK INTERMITTENT INCIDENT

Refer to

EC-1002, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

ECM terminal

EGR volume control valve terminal

25

1

26

6

27

3

28

4

Continuity should exist.

EC-1140

[YD (WITH EURO-OBD)]

DTC P0401 EGR FUNCTION

Component Inspection

EBS013DO

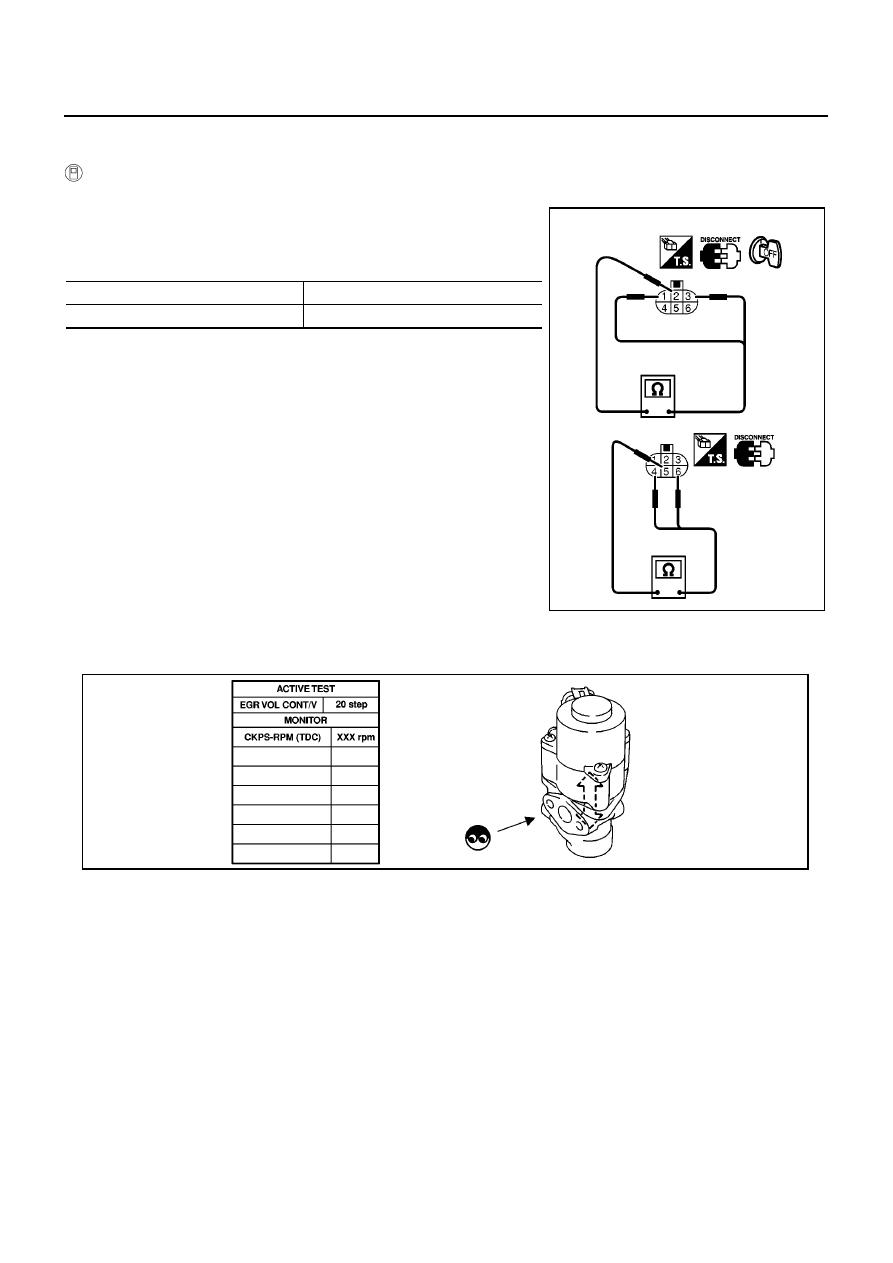

EGR VOLUME CONTROL VALVE

With CONSULT-II

1.

Disconnect EGR volume control valve harness connector.

2.

Check resistance between the following terminals.

●

terminal 2 and terminals 1, 3

●

terminal 5 and terminals 4, 6

If NG, replace EGR volume control valve.
If OK, go to next step.

3.

Remove EGR volume control valve from cylinder head.

4.

Reconnect EGR volume control valve harness connector.

5.

Turn ignition switch ON.

6.

Perform “EGR VOL CONT/V” in “ACTIVE TEST” mode with CONSULT-II. Check that EGR volume control
valve shaft moves smoothly forward and backward according to the valve opening.

If NG, replace the EGR volume control valve.
NOTE:
When installing the EGR volume control valve, make sure that the shaft is in the same position before
checking.

Temperature

°

C (

°

F)

Resistance

Ω

20 (68)

13 - 17

MBIB0007E

SEF819Y

DTC P0401 EGR FUNCTION

EC-1141

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

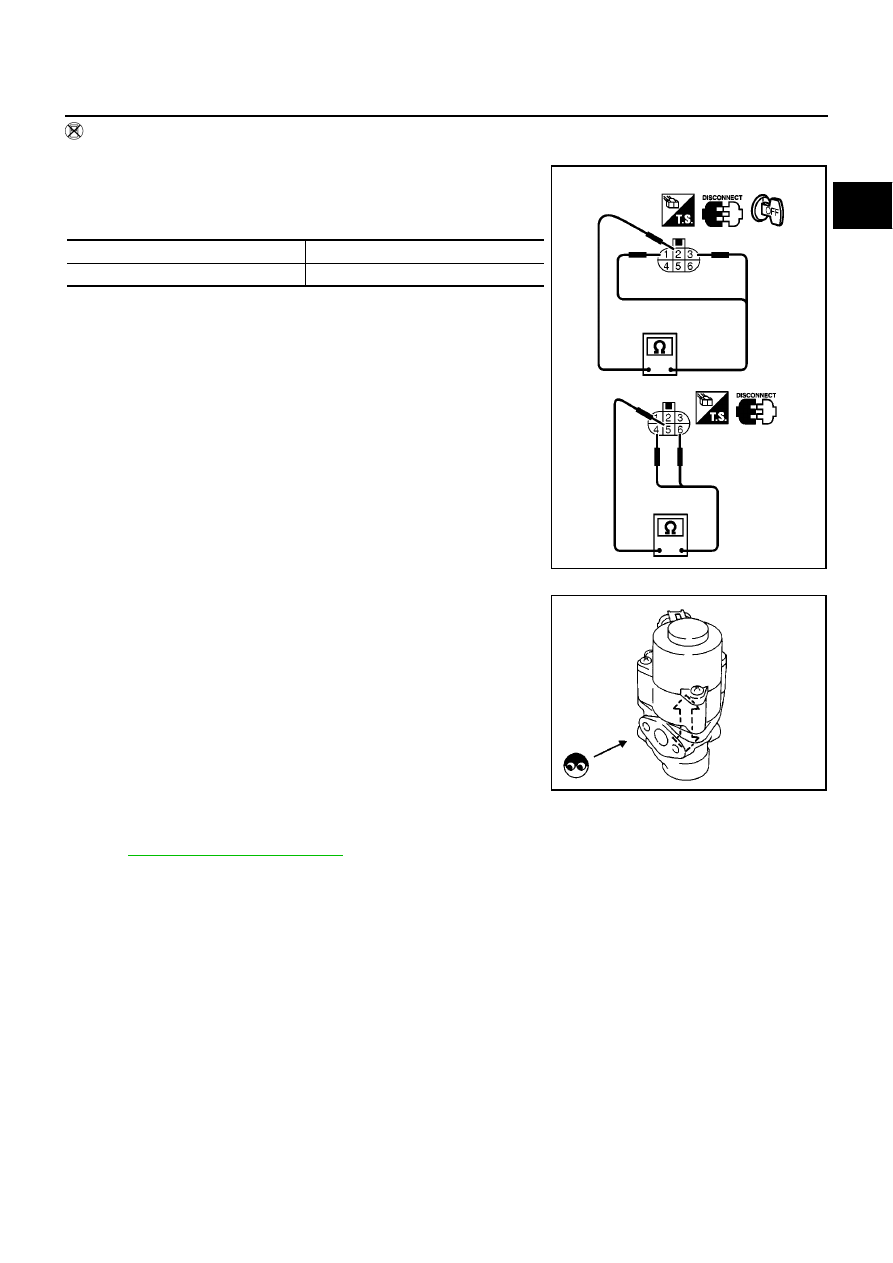

Without CONSULT-II

1.

Disconnect EGR volume control valve harness connector.

2.

Check resistance between the following terminals.

●

terminal 2 and terminals 1, 3

●

terminal 5 and terminals 4, 6

If NG, replace EGR volume control valve.
If OK, go to next step.

3.

Remove EGR volume control valve from cylinder head.

4.

Reconnect EGR volume control valve harness connector.

5.

Turn ignition switch ON and OFF.

6.

Check that EGR volume control valve shaft moves smoothly for-
ward and backward according to the ignition switch position.
If NG, replace EGR volume control valve.

NOTE:
When installing the EGR volume control valve, make sure that
the shaft is in the same position before checking.

Removal and Installation

EBS013DP

EGR VOLUME CONTROL VALVE

Refer to

EM-123, "INTAKE MANIFOLD"

.

Temperature

°

C (

°

F)

Resistance

Ω

20 (68)

13 - 17

MBIB0007E

SEF560W

EC-1142

[YD (WITH EURO-OBD)]

DTC P0404 EGR VOLUME CONTROL VALVE

DTC P0404 EGR VOLUME CONTROL VALVE

PFP:14710

Description

EBS013DQ

SYSTEM DESCRIPTION

*: This signal is sent to the ECM through CAN communication line.

This system controls flow rate of EGR led from exhaust manifold to intake manifold. The opening of the EGR
by-pass passage in the EGR volume control valve changes to control the flow rate. A built-in step motor
moves the valve in steps corresponding to the ECM output pulses. The opening of the valve varies for opti-
mum engine control. The optimum value stored in the ECM is determined by considering various engine con-
ditions.
The EGR volume control valve remains close under the following conditions.

●

Engine stopped

●

Engine starting

●

Low engine coolant temperature

●

High engine speed

●

Accelerator pedal fully depressed

COMPONENT DESCRIPTION
EGR Volume Control Valve

The EGR volume control valve uses a step motor to control the flow
rate of EGR from exhaust manifold. This motor has four winding
phases. It operates according to the output pulse signal of the ECM.
Two windings are turned ON and OFF in sequence. Each time an
ON pulse is issued, the valve opens or closes, changing the flow
rate. When no change in the flow rate is needed, the ECM does not
issue the pulse signal. A certain voltage signal is issued so that the
valve remains at that particular opening.

Sensor

Input Signal to ECM

ECM Function

Actuator

Crankshaft position sensor

Engine speed

EGR volume control

EGR volume control valve

Vehicle speed sensor*

Vehicle speed

Engine coolant temperature sensor

Engine coolant temperature

Ignition switch

Start signal

Accelerator pedal position sensor

Accelerator pedal position

Mass air flow sensor

Amount of intake air

Air conditioner switch*

Air conditioner operation

SEF908Y

SEF411Y

DTC P0404 EGR VOLUME CONTROL VALVE

EC-1143

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

CONSULT-II Reference Value in Data Monitor Mode

EBS013DR

Specification data are reference values.

ECM Terminals and Reference Value

EBS013DS

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

On Board Diagnosis Logic

EBS013DT

DTC Confirmation Procedure

EBS013DU

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

1.

Turn ignition switch ON and select “DATA MONITOR” mode with
CONSULT-II.

2.

Start engine.

MONITOR ITEM

CONDITION

SPECIFICATION

EGR VOL CON/V

●

Engine: After warming up

●

Air conditioner switch: OFF

●

Shift lever: Neutral position

●

No-load

After 1 minute at idle

More than 10 steps

Revving engine from idle to 3,600
rpm

0 step

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage)

25
26
27
28

GY
W/L
OR/B
GY/B

EGR volume control valve

[Engine is running]

●

Warm-up condition

●

Idle speed

0.1 - 14V
(Voltage signals of each ECM termi-
nals differ according to the control
position of EGR volume control valve.)

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P0404

Exhaust gas recirculation control
circuit range/performance

An improper voltage signal is sent to
ECM through EGR volume control valve.

●

Harness or connectors
(The EGR volume control valve circuit is
open or shorted.)

●

EGR volume control valve stuck closed

PBIB2156E

EC-1144

[YD (WITH EURO-OBD)]

DTC P0404 EGR VOLUME CONTROL VALVE

3.

Maintain the following conditions for at least 20 consecutive sec-
onds.

4.

If 1st trip DTC is detected, go to

EC-1146, "Diagnostic Proce-

dure"

.

WITH GST

Follow the procedure “WITH CONSULT-II” above.

COOLAN TEMP/S

22 - 87

°

C (72 - 189

°

F)

Voltage between ECM terminal 55 (Intake air tem-
perature sensor) and ground

0.9 - 4.0V

PBIB2017E

DTC P0404 EGR VOLUME CONTROL VALVE

EC-1145

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

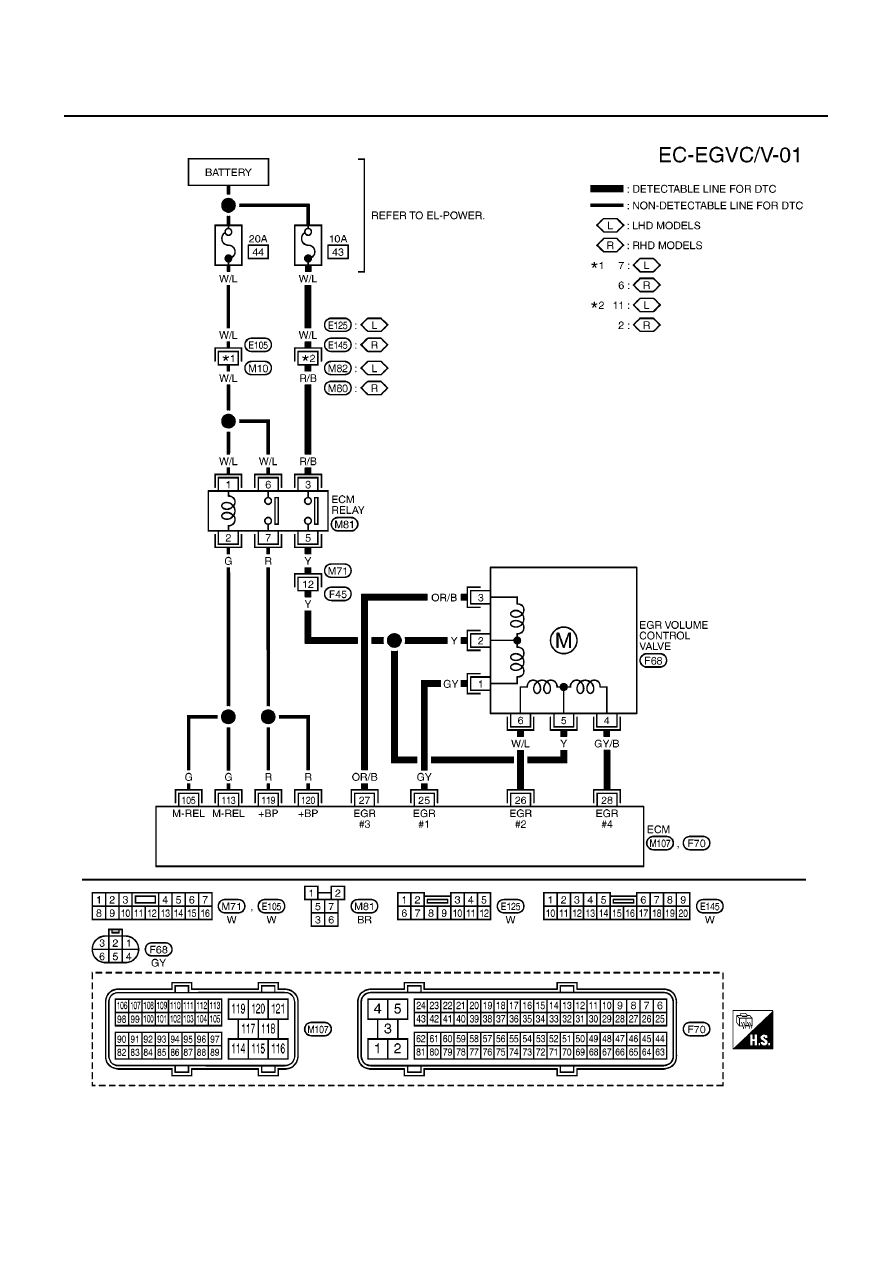

Wiring Diagram

EBS013DV

MBWA0621E

EC-1146

[YD (WITH EURO-OBD)]

DTC P0404 EGR VOLUME CONTROL VALVE

Diagnostic Procedure

EBS013DW

1.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-I

1.

Turn ignition switch OFF, wait at least 10 seconds and then turn ON.

2.

Check voltage between ECM terminals 119, 120 and ground
with CONSULT-II or tester.

OK or NG

OK

>> GO TO 2.

NG

>> Go

to

EC-1003,

"MAIN

POWER

SUPPLY

AND

GROUND CIRCUIT"

.

2.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-II

1.

Turn ignition switch OFF.

2.

Disconnect EGR volume control valve harness connector.

3.

Turn ignition switch ON.

4.

Check voltage between EGR volume control valve terminals 2, 5
and ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 8.

NG

>> GO TO 3.

Voltage: Battery voltage

MBIB1096E

MBIB0911E

Voltage: Battery voltage

PBIB0431E
