INTAKE SENSOR CIRCUIT

ATC-113

C

D

E

F

G

H

I

K

L

M

A

B

ATC

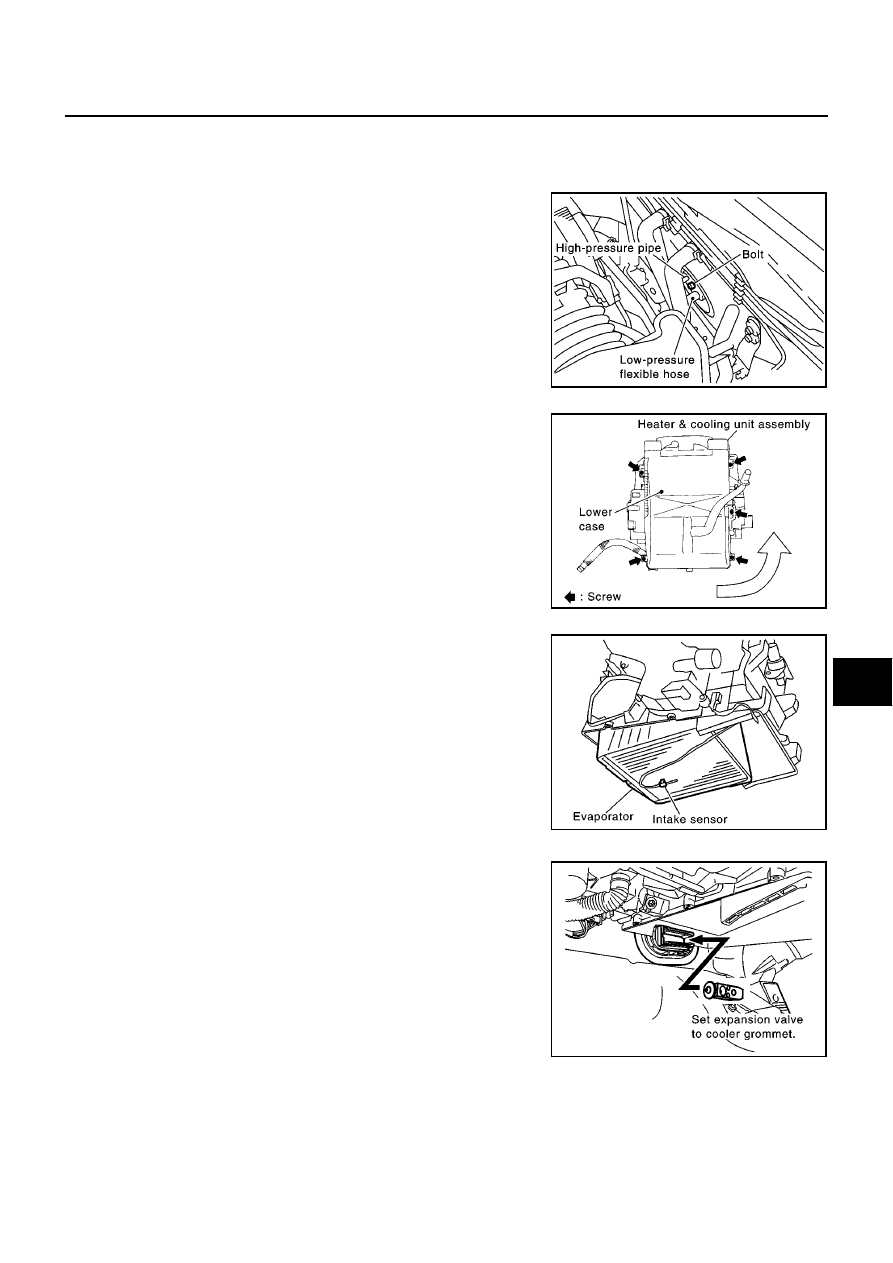

INTAKE SENSOR CIRCUIT

PFP:27723

Removal and Installation

EJS0037L

REMOVAL

1.

Use the refrigerant collecting equipment (for HFC-134a), to dis-
charge the refrigerant from A/C system.

2.

Disconnect low-pressure flexible hose and high-pressure pipe
from the evaporator.

CAUTION:

Cap or wrap the joint of the low-pressure flexible hose and
the high-pressure pipe with a suitable tool such as a vinyl
tape to avoid the entry of air.

3.

Hold expansion valve and move it slightly upward. Push evapo-
rator toward rear of vehicle.

4.

Remove the drain hose and lower case mounting screw.

5.

Swivel rear of lower case toward passenger seat to remove
lower case.

6.

Remove the intake sensor from evaporator.

INSTALLATION

1.

Set expansion valve to cooler grommet.

RJIA1720E

RJIA0189E

RJIA0166E

RJIA0840E

ATC-114

INTAKE SENSOR CIRCUIT

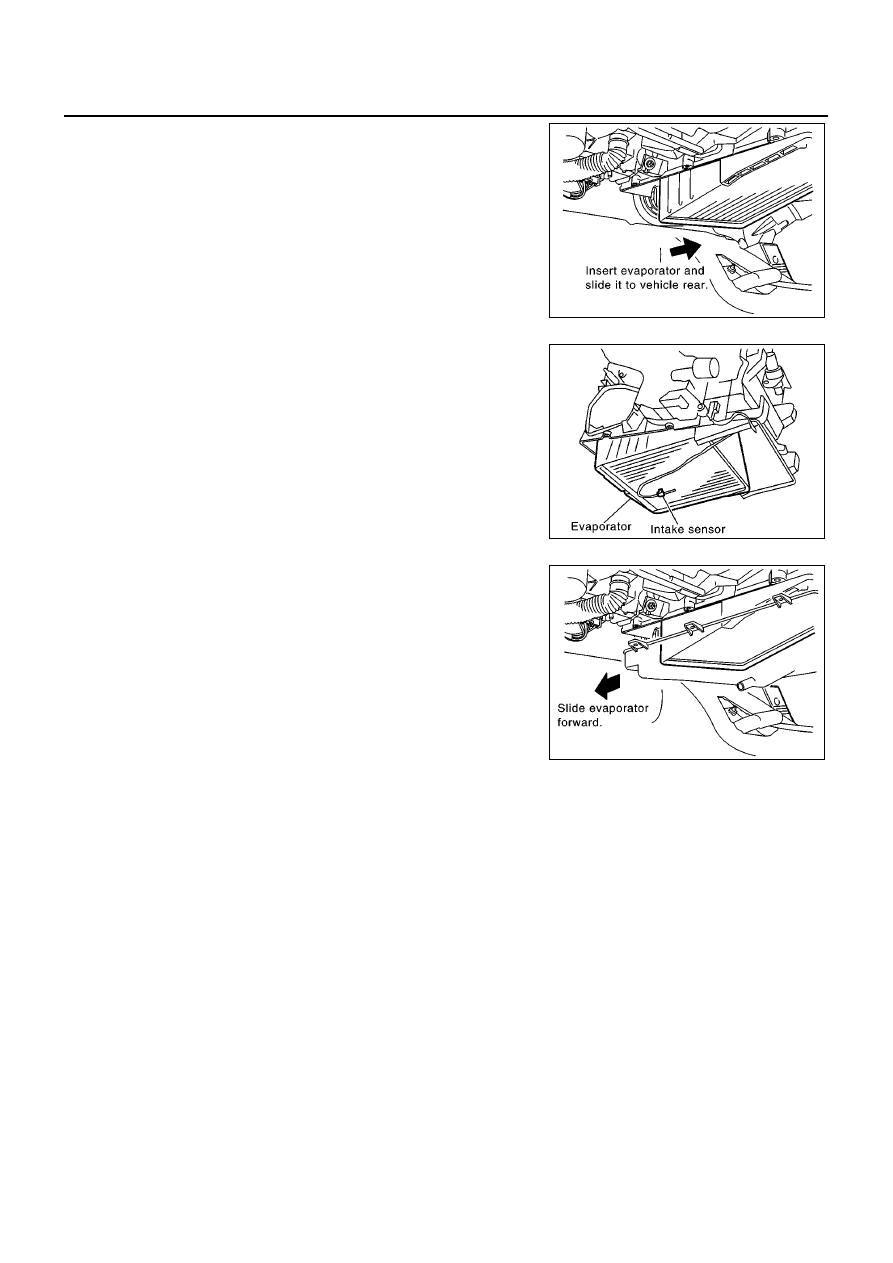

2.

Install evaporator to heater & cooling unit.

3.

Install intake sensor to evaporator.

4.

Install lower cover, then slide evaporator to forward.

5.

Install expansion valve from engine compartment.

RJIA0841E

RJIA0166E

Expansion valve mounting bolts

Tightening torque

: 2.9 - 5.0 N·m (0.30 - 0.50 kg-m,
26 - 44 in-lb)

RJIA0842E

BLOWER UNIT

ATC-115

C

D

E

F

G

H

I

K

L

M

A

B

ATC

BLOWER UNIT

PFP:27200

Removal and Installation

EJS0030Y

REMOVAL

1.

Remove the glove box assembly.

2.

Remove the glove box cover and instrument lower assist panel.

3.

Remove the ECM with ECM bracket.

4.

Remove the blower unit fixing bolt and screw.

5.

Disconnect the blower motor connector, intake door motor con-
nector and auto amp. connector.

6.

Remove the harness fixing clip.

7.

Move the blower unit downwards.

CAUTION:

Slide the blower unit toward the passenger side, remove loca-
tion pins (2 pieces), then move it downwards.

8.

Remove the blower unit.

INSTALLATION

CAUTION:

●

Make sure the location pins (2 pieces) are securely installed.

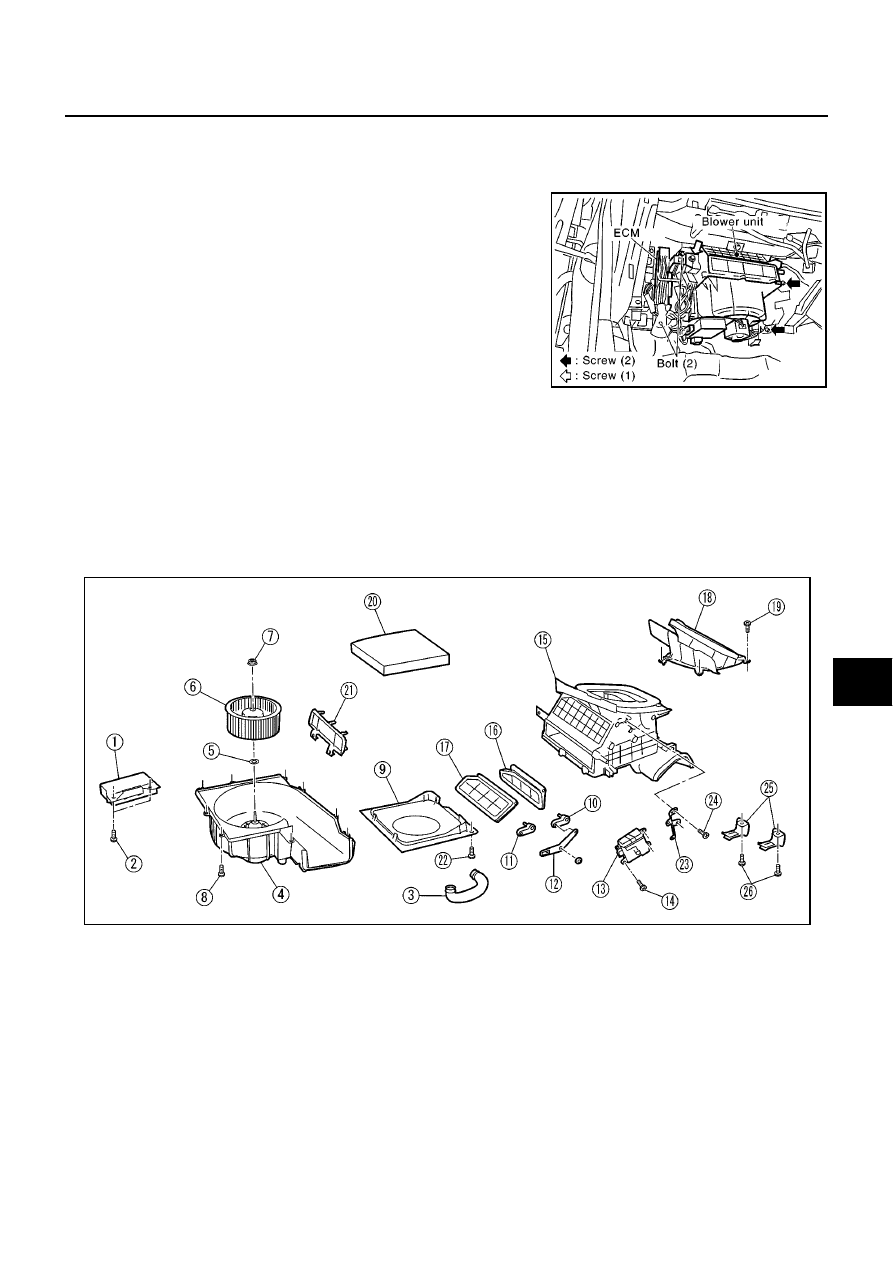

Disassembly and Assembly

EJS0030Z

NOTE:
This illustration is for RHD models. The layout for LHD models is symmetrically opposite.

RJIA0167E

1.

Auto amplifier

2.

Screw

3.

Cooling hose

4.

Blower fan motor assembly

5.

Washer

6.

Blower fan

7.

Nut

8.

Screw

9.

Intake bellmouth

10. Intake door lever 2

11. Intake door lever 1

12. Intake door link

13. Intake door motor

14. Screw

15. Upper case

16. Intake door 2

17. Intake door 1

18. Adapter assembly

19. Screw

20. Ventilation air filter

21. Filter cover

22. Screw

23. Bracket

24. Screw

25. Under cover clip

26. Screw

RJIA0168J

ATC-116

BLOWER MOTOR

BLOWER MOTOR

PFP:27226

Removal and Installation

EJS00310

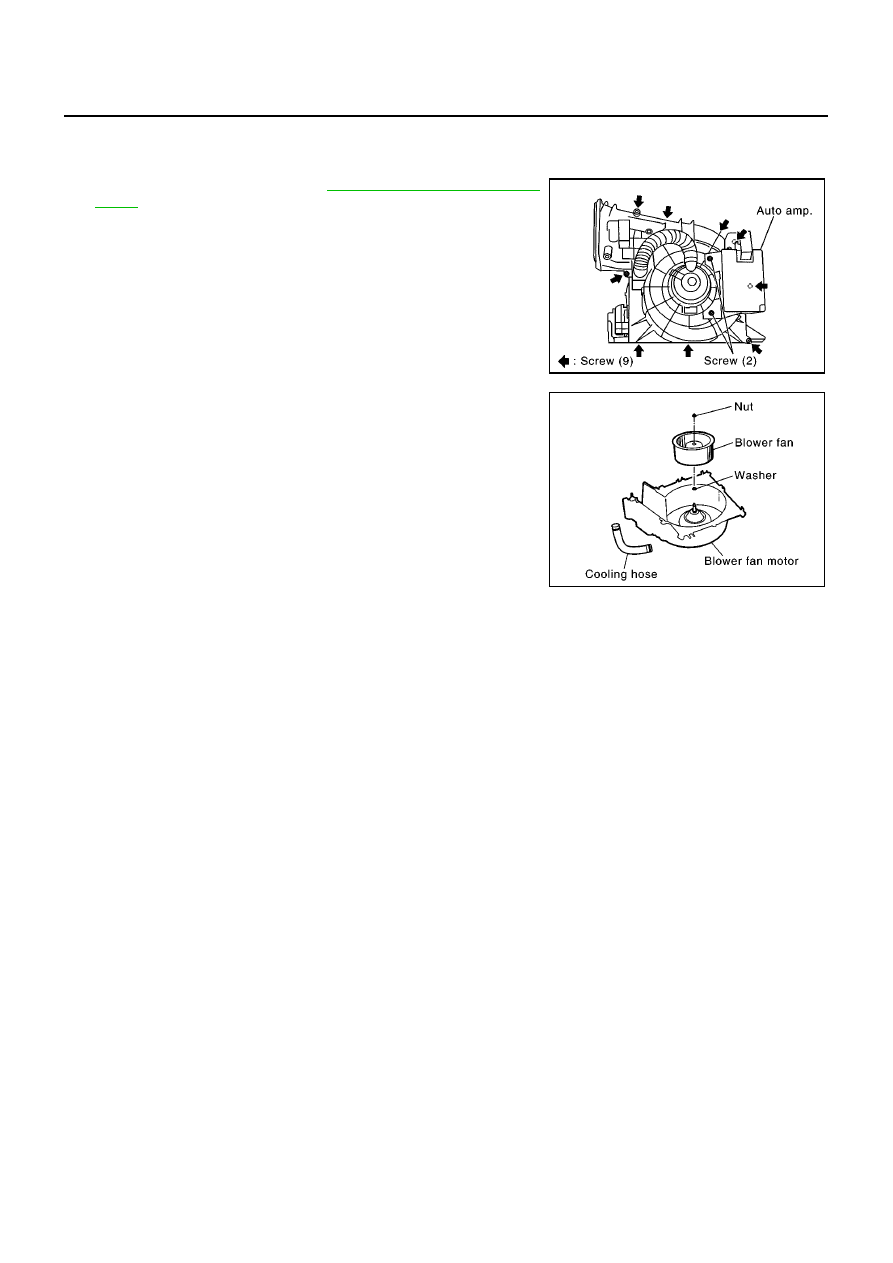

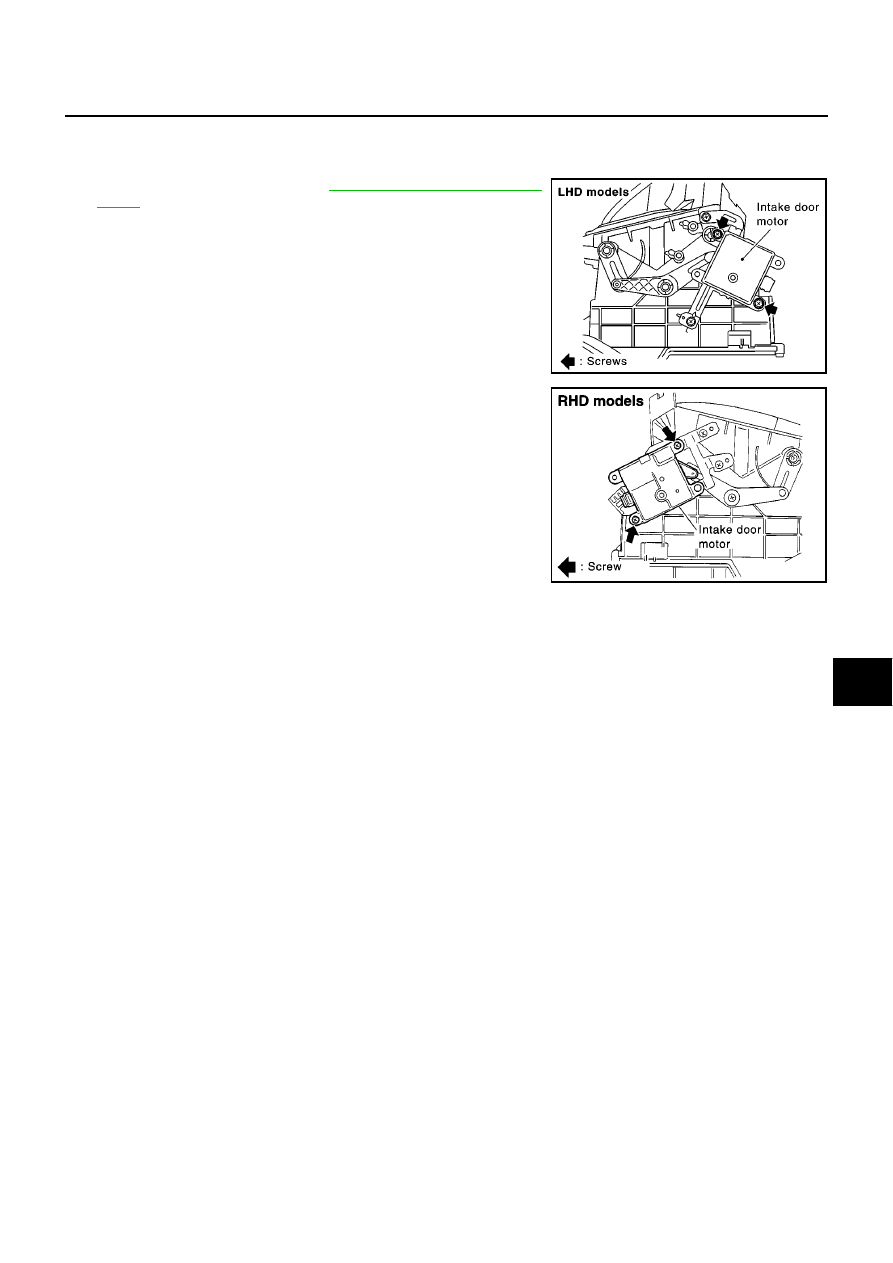

1.

Remove the blower unit. Refer to

ATC-115, "Removal and Instal-

lation"

.

2.

Remove the auto amp.

3.

Remove the blower unit fixing screw, then separate the blower
unit.

4.

Remove the cooling hose and blower fan.

RJIA0169E

RJIA0356E

INTAKE DOOR MOTOR

ATC-117

C

D

E

F

G

H

I

K

L

M

A

B

ATC

INTAKE DOOR MOTOR

PFP:27730

Removal and Installation

EJS00311

1.

Remove the blower unit. Refer to

ATC-115, "Removal and Instal-

lation"

2.

Remove the intake door motor from the blower unit.

RJIA0822E

RJIA1721E

ATC-118

HEATER & COOLING UNIT ASSEMBLY

HEATER & COOLING UNIT ASSEMBLY

PFP:27110

Removal and Installation

EJS00312

REMOVAL

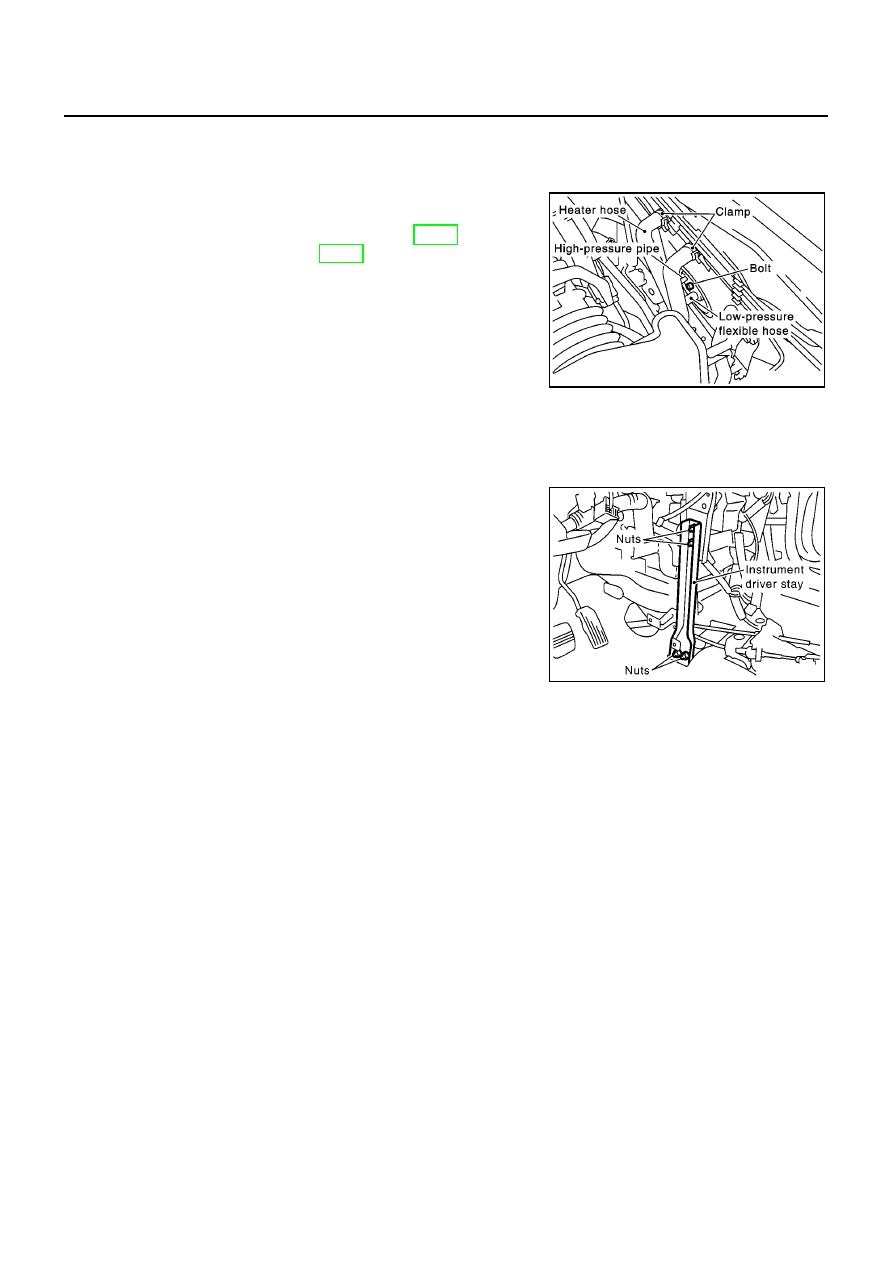

1.

Use the refrigerant collecting equipment (For HFC-134a) to dis-
charge the refrigerant from A/C system.

2.

Drain coolant from cooling system. Refer to LC-18, "Changing
Engine Coolant" for QG engine, LC-40, "Changing Engine Cool-
ant" for YD engine.

3.

Disconnect two heater hoses from heater core pipe.

4.

Disconnect the low-pressure flexible hose and high-pressure
pipe from the evaporator.

CAUTION:

Cap or wrap the joint of the low-pressure flexible hose and the
high-pressure pipe with a suitable tool such as a vinyl tape to
avoid the entry of air.
5.

Remove the instrument panel assembly.

6.

Remove the blower unit.

7.

Remove clips of vehicle harness from steering member.

8.

Remove the instrument stay.

RJIA1734E

RJIA2333E

HEATER & COOLING UNIT ASSEMBLY

ATC-119

C

D

E

F

G

H

I

K

L

M

A

B

ATC

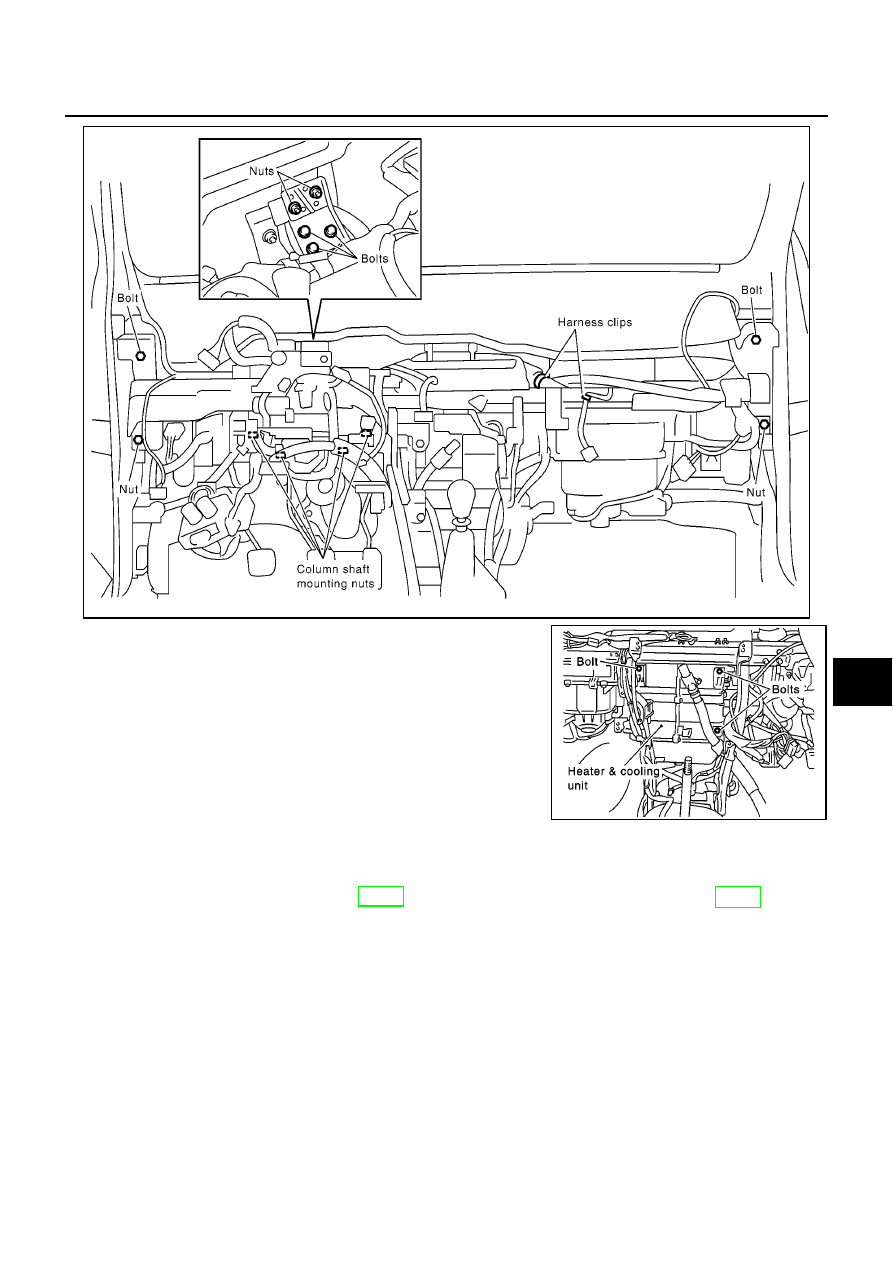

9.

Remove the fixing bolts from heater & cooling unit.

10. Remove the steering member.

11. Remove the heater & cooling unit.

INSTALLATION

1.

Installation is basically the reverse order of removal.

NOTE:
When filling radiator with coolant, refer to LC-18, "Changing Engine Coolant" for QG engine, LC-40, "Chang-
ing Engine Coolant" for YD engine.

RJIA2334E

RJIA1724E

ATC-120

HEATER & COOLING UNIT ASSEMBLY

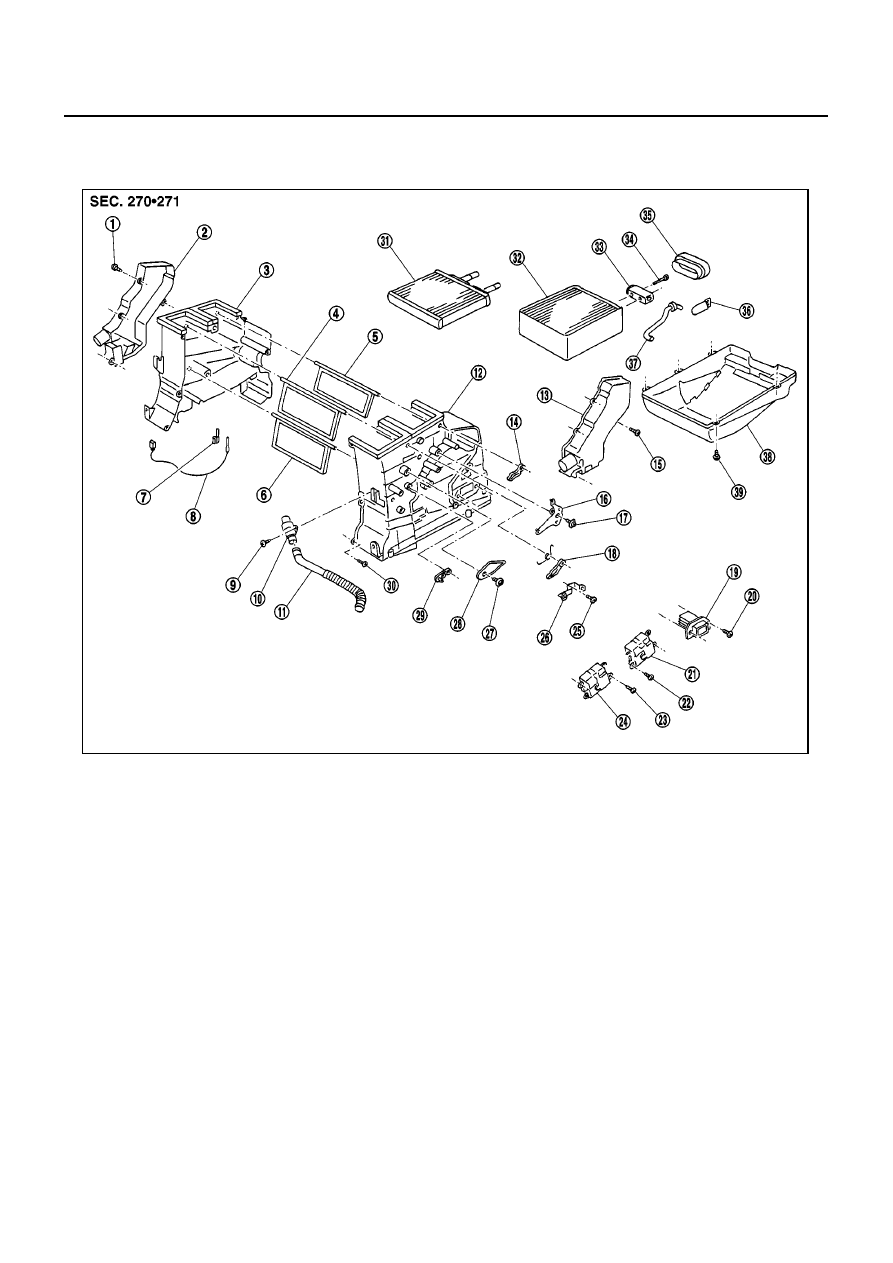

Disassembly and Assembly

EJS00313

NOTE:
This illustration is for RHD models. The layout for LHD models is symmetrically opposite.

1.

Screw

2.

Foot duct (left)

3.

Heater & cooling unit case (left)

4.

Ventilator door

5.

Defroster door

6.

Air mix door

7.

Sensor bracket

8.

Intake sensor

9.

Screw

10.

Aspirator

11. Aspirator duct

12. Heater & cooling unit case (right)

13.

Foot duct (right)

14. Mode door lever 2

15. Screw

16.

Mode door link 2

17. Screw

18. Mode door lever 1

19.

Fan control amp.

20. Screw

21. Mode door motor

22.

Screw

23. Screw

24. Air mix door motor

25.

Screw

26. Actuator bracket

27. Screw

28.

Mode door link

29. Air mix door lever

30. Screw

31.

Heater core

32. Evaporator

33. Expansion valve

34.

Bolt

35. Cooler grommet

36. Instrument bracket

37.

Drain hose

38. Lower case

39. Screw

RJIA0825E

MODE DOOR MOTOR

ATC-121

C

D

E

F

G

H

I

K

L

M

A

B

ATC

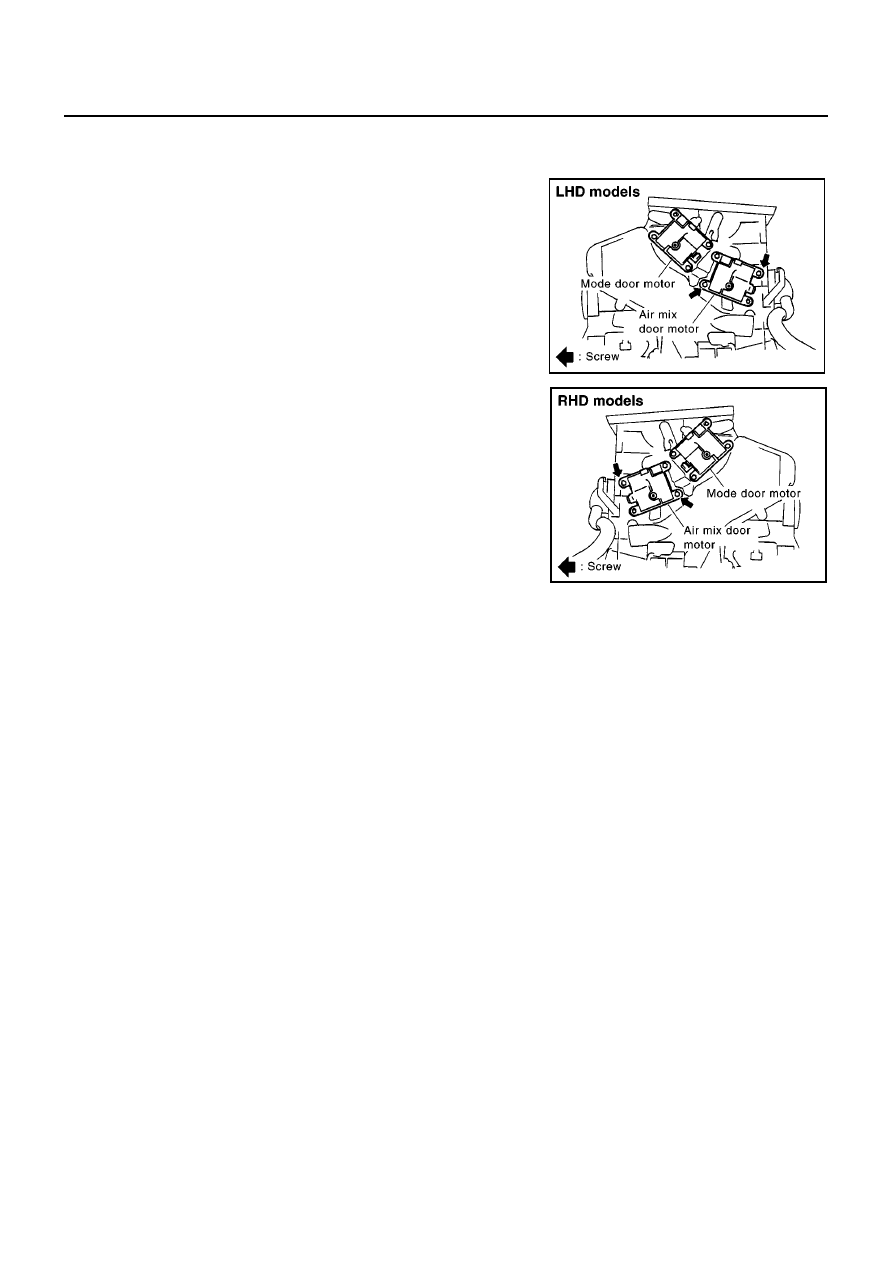

MODE DOOR MOTOR

PFP:27731

Removal and Installation

EJS00314

1.

Disconnect the mode door motor connector.

2.

Remove the mode door motor.

RJIA0826E

RJIA1725E

ATC-122

AIR MIX DOOR MOTOR

AIR MIX DOOR MOTOR

PFP:27732

Removal and Installation

EJS00315

1.

Disconnect the air mix door motor connector.

2.

Remove the air mix door motor.

RJIA0828E

RJIA0829E

FAN CONTROL AMPLIFIER

ATC-123

C

D

E

F

G

H

I

K

L

M

A

B

ATC

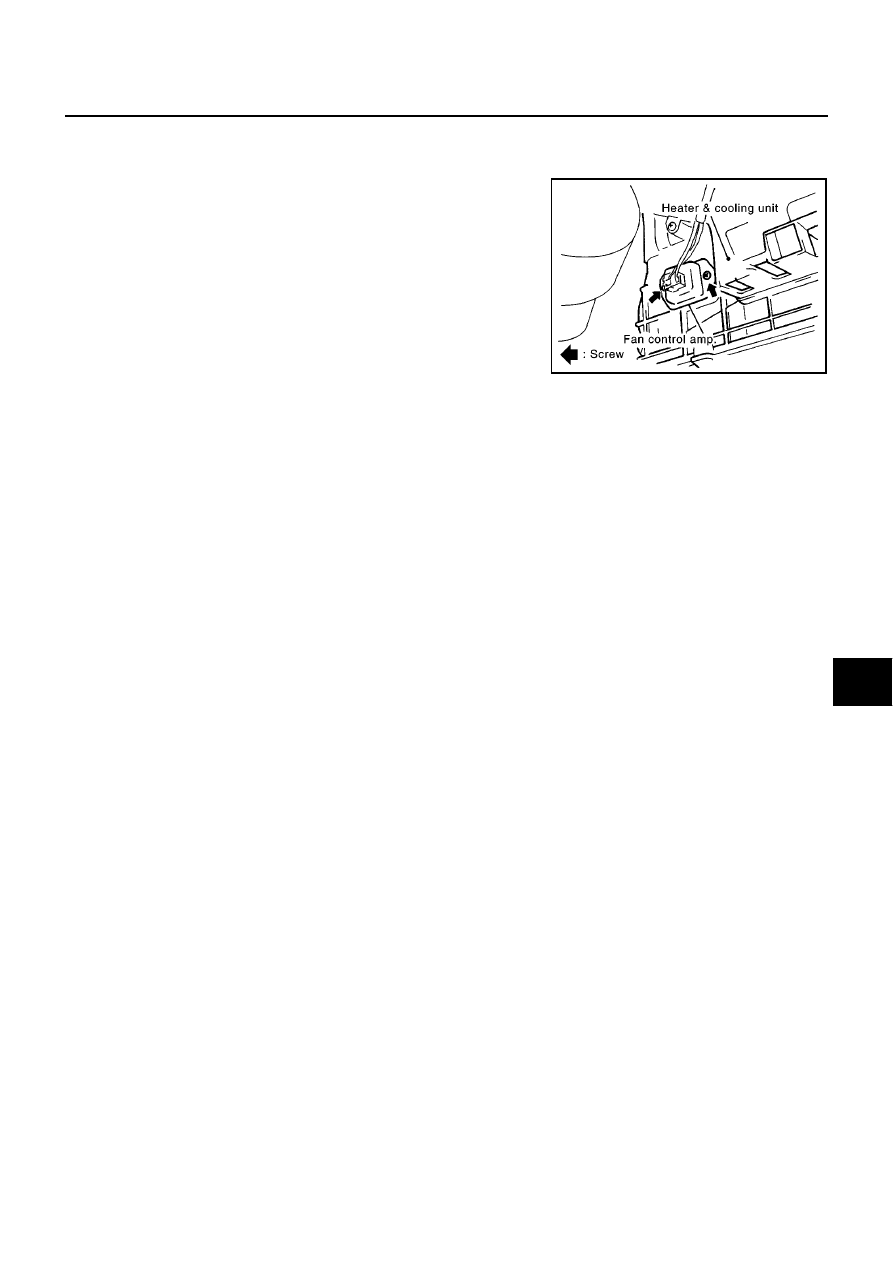

FAN CONTROL AMPLIFIER

PFP:27761

Removal and Installation

EJS00316

1.

Disconnect fan control amp. connector.

2.

Remove fixing screws, then remove fan control amp.

NOTE:
This illustration is for LHD models. The layout for RHD models is
symmetrically opposite.

RJIA0824E

ATC-124

VENTILATION AIR FILTER

VENTILATION AIR FILTER

PFP:27277

Removal and Installation

EJS00317

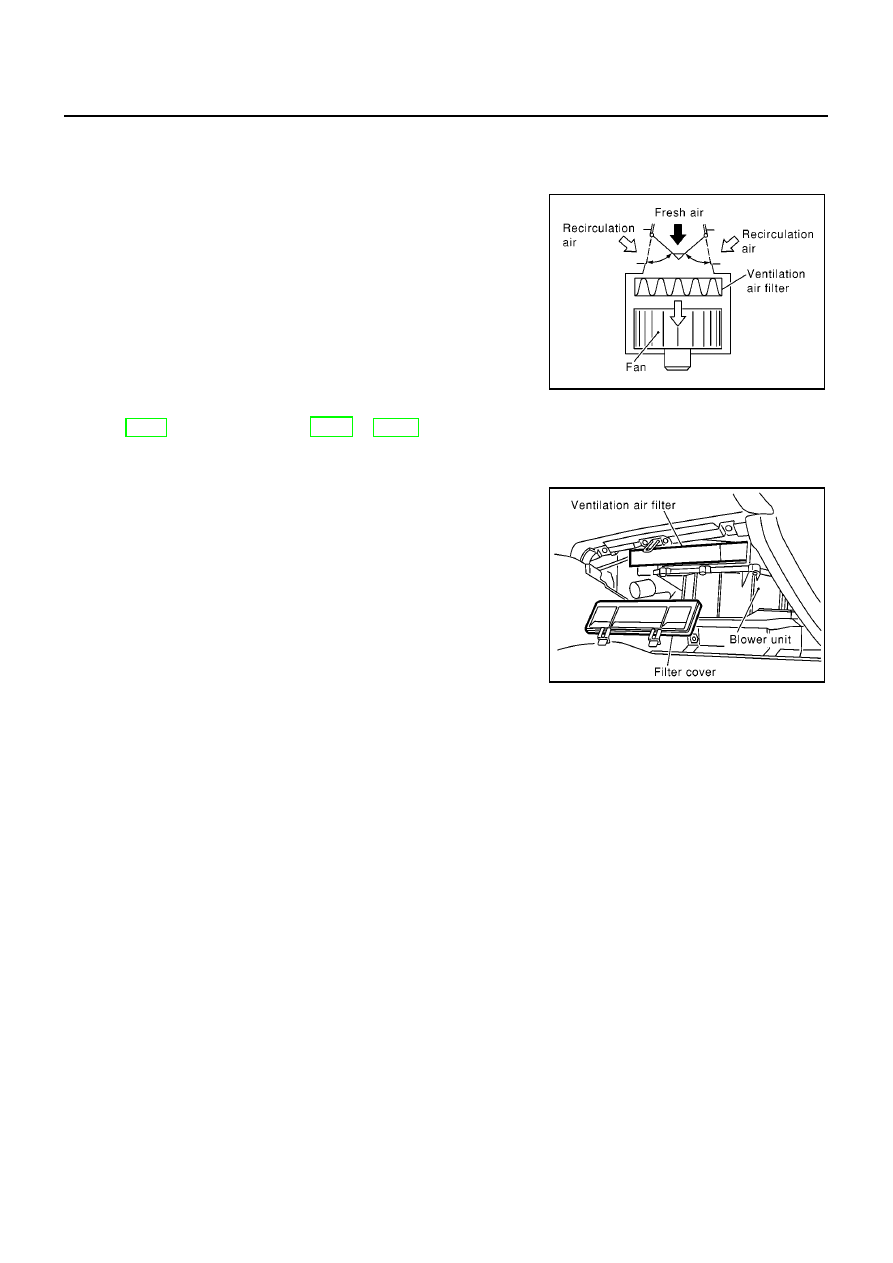

FUNCTION

Air inside passenger compartment is kept clean at either recircula-
tion or fresh mode by installing ventilation air filter into blower unit.

REPLACEMENT TIMING

Refer to MA-5 (Except for Europe), MA-8 or MA-11 (For Europe), “CHASSIS AND BODY MAINTENANCE”.
Caution label is fixed inside the glove box.

REPLACEMENT AND PROCEDURES

1.

Remove the glove box.

2.

Remove the ventilation air filter cover.

3.

Take out the ventilation air filter from blower unit.

4.

Replace with new one and reinstall on blower unit.

5.

Reinstall the glove box.

RHA680H

RHA681H

HEATER CORE

ATC-125

C

D

E

F

G

H

I

K

L

M

A

B

ATC

HEATER CORE

PFP:27140

Removal and Installation

EJS00318

1.

Remove the heater & cooling unit. Refer to

ATC-118, "Removal and Installation"

.

2.

Separate the heater & cooling unit, then remove the heater core. Refer to

ATC-120, "Disassembly and

Assembly"

.

ATC-126

DUCTS AND GRILLES

DUCTS AND GRILLES

PFP:27860

Removal and Installation

EJS00319

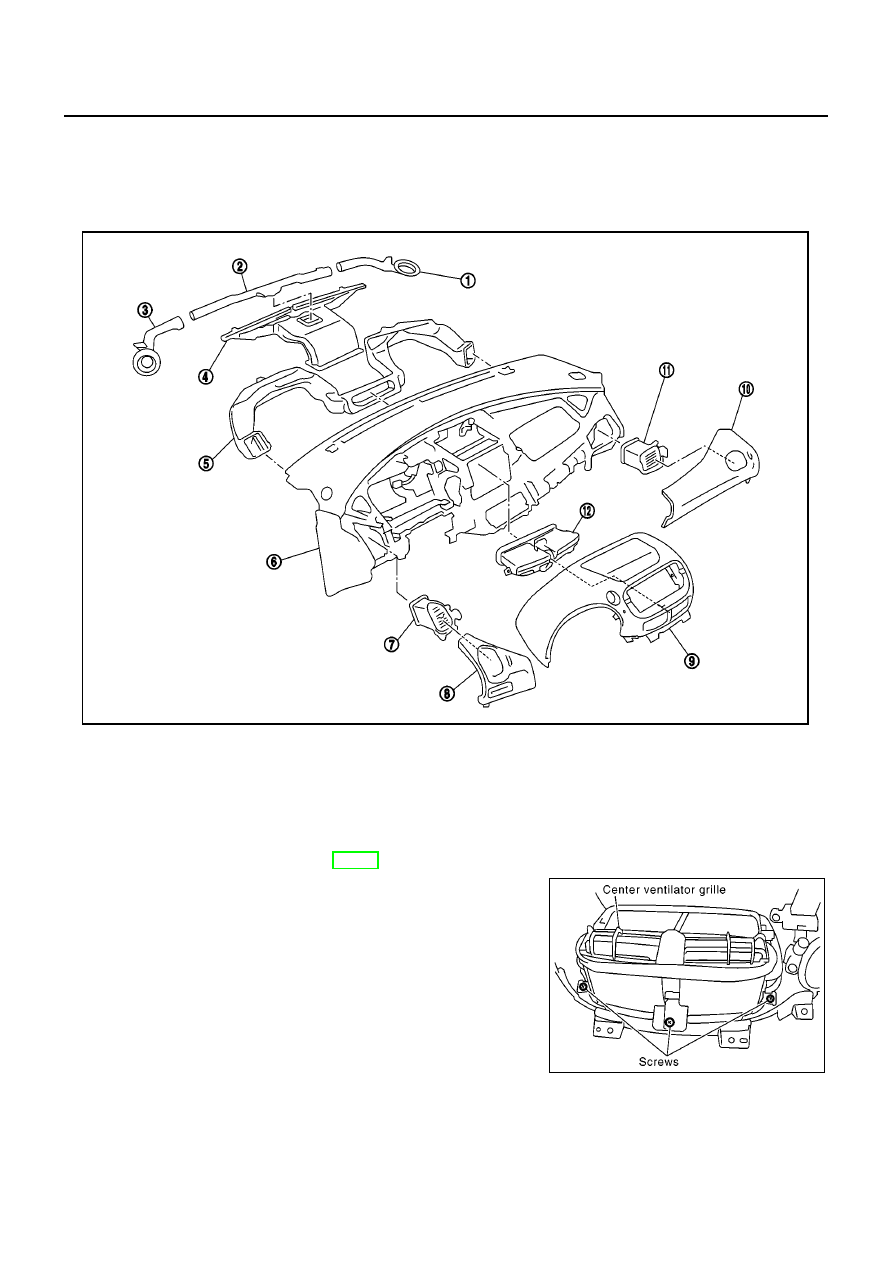

VENTILATOR DUCT, DEFROSTER NOZZLE AND DEFROSTER DUCTS

NOTE:
This illustration is for RHD models. The layout for LHD models is symmetrically opposite.

CENTER VENTILATOR GRILLE

1.

Remove the cluster lid C. Refer to BT-22, "INSTRUMENT PANEL ASSEMBLY".

2.

Remove the center ventilator grille assembly.

1.

Side defroster duct (right)

2.

Side defroster duct (center)

3.

Side defroster duct (left)

4.

Defroster nozzle

5.

Ventilator duct

6.

Instrument panel

7.

Side ventilator grille (left)

8.

Instrument finisher A

9.

Cluster lid C

10
.

Instrument finisher B

11
.

Side ventilator grille (right)

12
.

Center ventilator grille assembly

RJIA2335E

RJIA2336E

DUCTS AND GRILLES

ATC-127

C

D

E

F

G

H

I

K

L

M

A

B

ATC

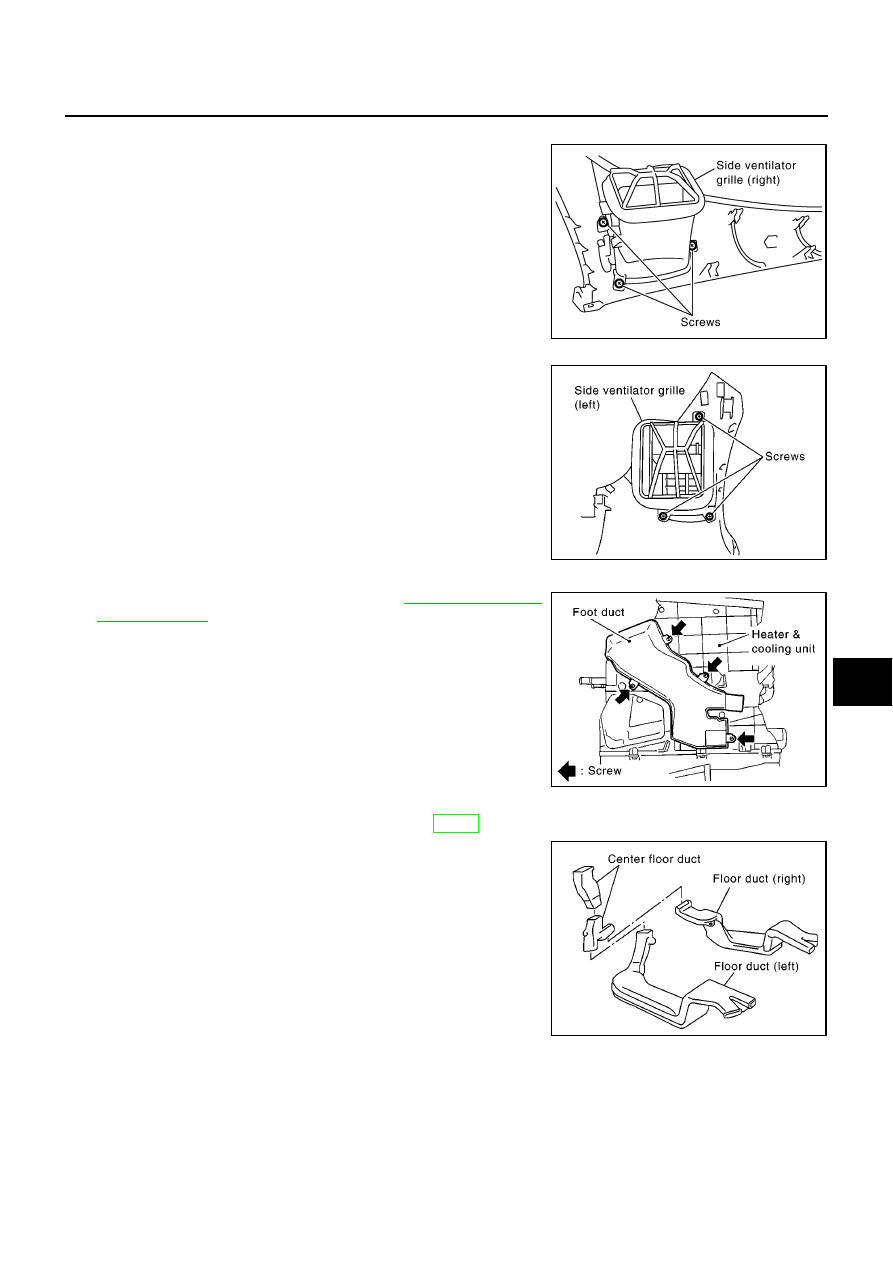

SIDE VENTILATOR GRILLE

1.

Remove instrument finisher B.

2.

Remove the side ventilator grille (right).

3.

Remove instrument finisher A.

4.

Remove side ventilator grille (left).

FOOT DUCT

1.

Remove the heater & cooling unit. Refer to

ATC-118, "Removal

and Installation"

.

2.

Remove the foot duct.

FLOOR DUCT

1.

Remove instrument lower center panel. Refer to BT-22, “INSTRUMENT PANEL ASSEMBLY”.

2.

Remove center floor duct.

3.

Remove the front seats.

4.

Peel back the floor trim to a point where the floor duct is visible.

5.

Remove floor ducts.

RJIA2337E

RJIA2338E

RJIA0830E

RJIA2339E

ATC-128

REFRIGERANT LINES

REFRIGERANT LINES

PFP:92600

HFC-134a (R-134a) Service Procedure

EJS0031A

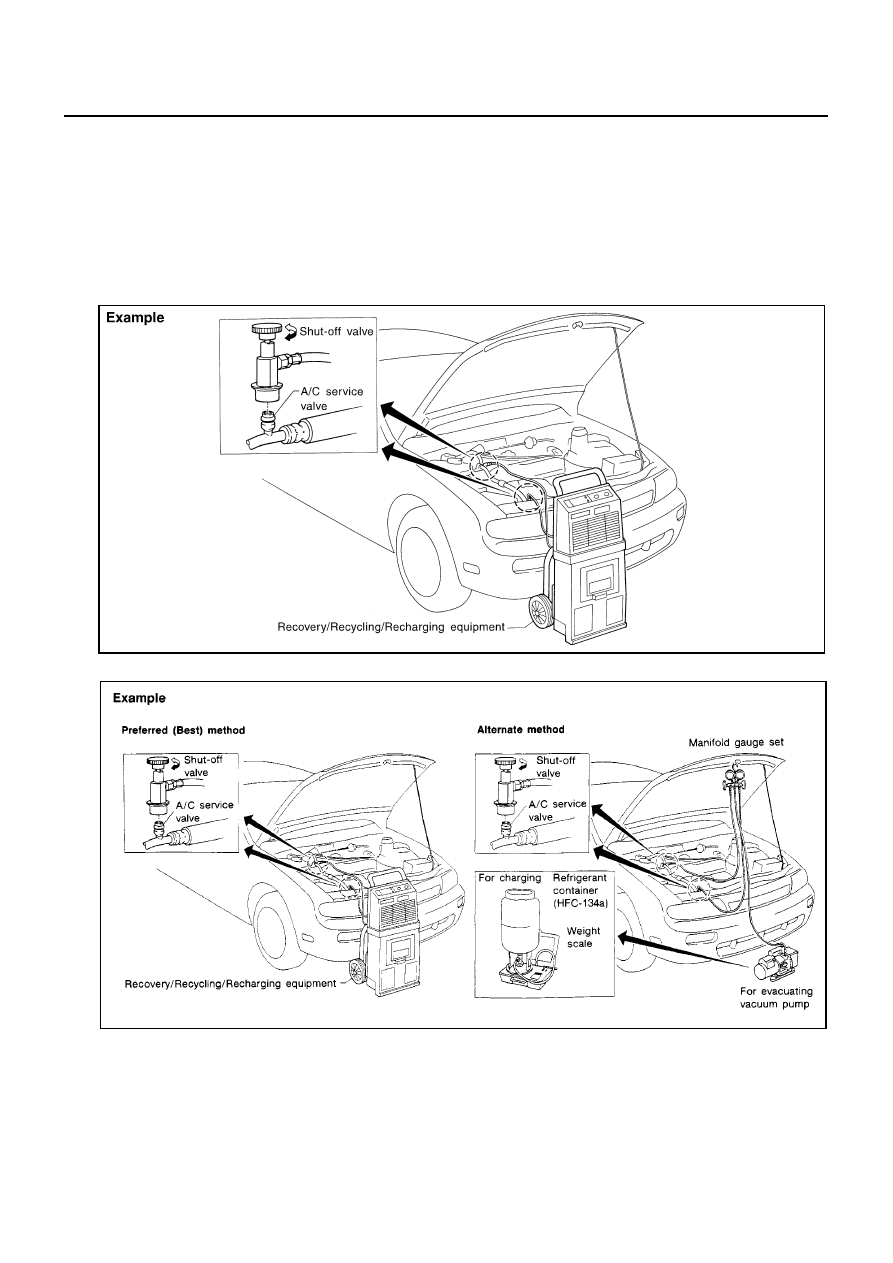

SETTING OF SERVICE TOOLS AND EQUIPMENT
Discharging Refrigerant

WARNING:

Avoid breathing A/C refrigerant and lubricant vapor or mist. Exposure may irritate eyes, nose and
throat. Use only approved recovery/recycling equipment to discharge HFC-134a (R-134a) refrigerant. If
accidental system discharge occurs, ventilate work area before resuming service. Additional health
and safety information may be obtained from refrigerant and lubricant manufacturers.

Evacuating System and Charging Refrigerant

SHA539DE

SHA540DC
