Collision Diagnosis

=NLRS0033

FOR FRONTAL COLLISION

NLRS0033S07

To repair the SRS, perform the following steps.
When SRS (except the side air bag modules) is activated in a collision:
1) Replace the diagnosis sensor unit.
2) Remove the air bag modules (except the side air bag modules) and front seat belt pre-tensioner assem-

blies.

3) Check the SRS components using the table shown below:

I

Replace any SRS components showing visible signs of damage (dents, cracks and deformation).

4) Install new air bag modules (except the side air bag module) and front seat belt pre-tensioner assemblies.
5) Conduct self-diagnosis using CONSULT-II or “AIR BAG” warning lamp. Refer to “SRS Operation Check”

for details (RS-43). Ensure entire SRS operation properly.

When SRS is not activated in a collision:
1) Check the SRS components using the table shown below:

I

Replace any SRS components showing visible signs of damage (dents, cracks and deformation).

2) Conduct self-diagnosis using CONSULT-II or “AIR BAG” warning lamp. Refer to “SRS Operation Check”

for details (RS-43). Ensure entire SRS operation properly.

SRS Inspection (For frontal collision)

NLRS0033S0701

Part

SRS is activated

SRS is NOT activated

Air bag module (driver
or front passenger
side)

REPLACE
Install with new spe-
cial bolts coated with
bonding agent.

1. Remove air bag module. Check harness cover and connectors for damage,

terminals for deformities, and harness for binding.

2.
a. Install driver air bag module into the steering wheel to check fit and alignment

with the wheel.

b. Install front passenger air bag module into the instrument panel to check fit

with the instrument panel.

3. No damage found, reinstall with new bolts coated with bonding agent.
4. If damaged—REPLACE. Install air bag modules with new special bolts coated

with bonding agent. Air bag must be deployed before disposal.

Front seat belt pre-
tensioner assembly

REPLACE
Install seat belt pre-
tensioner with new
bolts.

1. Remove front seat belt pre-tensioners.

Check harness cover and connectors for damage, terminals for deformities,
and harness for binding.

2. Check belts for damage and anchors for loose mounting.
3. Check retractor for smooth operation.
4. If no damage is found, reinstall front seat belt pre-tensioner assembly.
5. If damaged—REPLACE. Install the front seat belt pre-tensioners with new bolts

coated with bonding agent. Front seat belt pre-tensioners must be deployed
before disposal.

Diagnosis sensor unit

REPLACE
Install with new bolts
coated with bonding
agent.

1. Check case for dents, cracks or deformities.
2. Check connectors for damage, and terminals for deformities.
3. If no damage is found, reinstall with new special bolts and ground bolt coated

with bonding agent.

4. If damaged—REPLACE. Install diagnosis sensor unit with new special bolts

and ground bolt coated with bonding agent.

Steering wheel

1. Visually check steering wheel for deformities.
2. Check harness (built into steering wheel) and connectors for damage, and terminals for deformities.
3. Install driver air bag module to check fit or alignment with steering wheel.
4. Check steering wheel for excessive free play.
5. If damaged—REPLACE.

Spiral cable

1. Visually check spiral cable and combination switch for damage.
2. Check connectors and protective tape for damage.
3. Check steering wheel for noise, binding or heavy operation.
4. If damaged—REPLACE.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Collision Diagnosis

RS-64

Part

SRS is activated

SRS is NOT activated

Harness and Connec-
tors

1. Check connectors for poor connection, damage, and terminals for deformities.
2. Check harness for binding, chafing, cuts, or deformities.
3. If no damage is found, reinstall the harness and connectors.
4. Damaged—REPLACE damaged section of harness. Do not attempt to repair, splice or modify any SRS

harness.

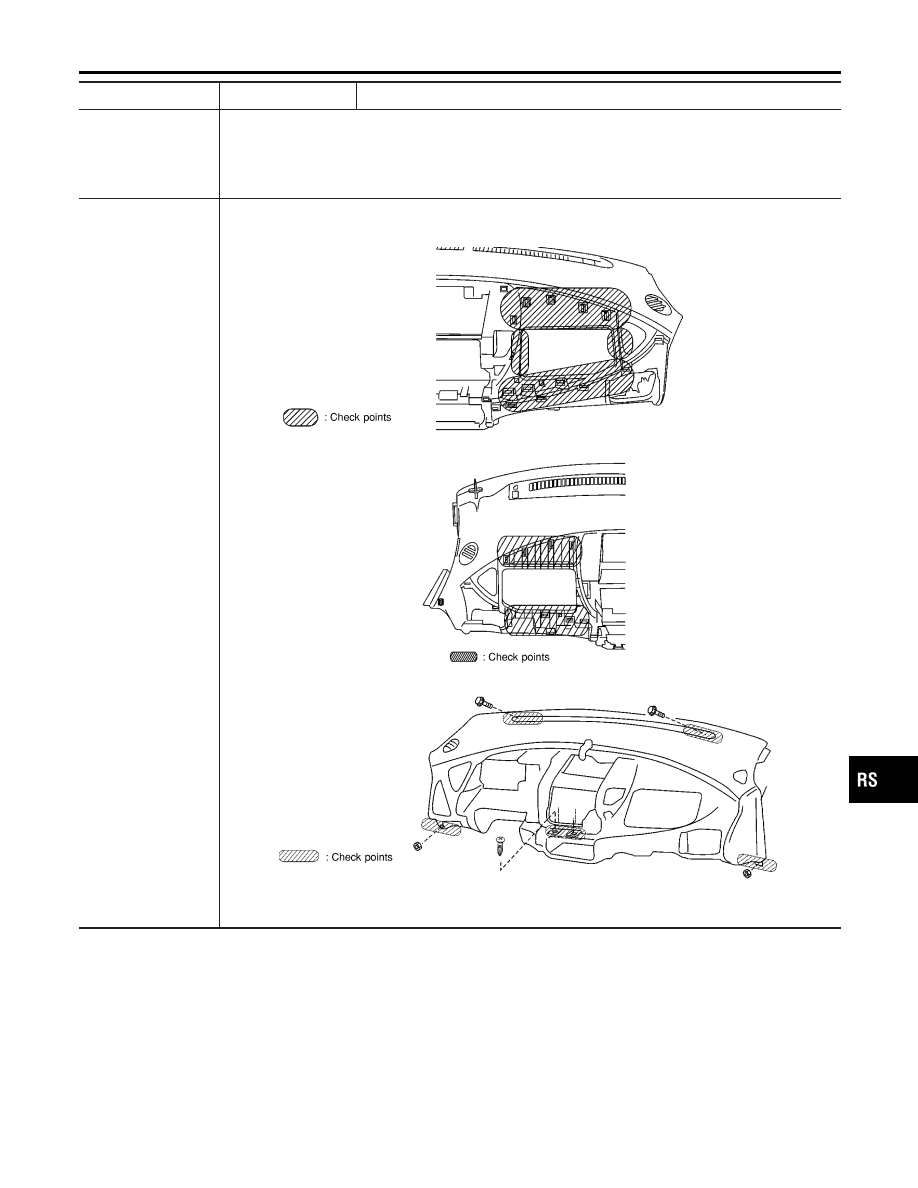

Instrument panel

1. When passenger air bag inflates, check the following points for bending, deformities or cracks.

I

Opening portion for front passenger air bag

NRS118

I

Front passenger air bag module brackets

NRS119

I

The portions securing the instrument panel

NRS120

2. If no damage is found, reinstall the instrument panel.
3. If damaged—REPLACE the instrument panel with bolts.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Collision Diagnosis (Cont’d)

RS-65

FOR SIDE COLLISION

=NLRS0033S08

To repair the SRS for a side collision, perform the following steps.
When the side air bag is activated in the side collision:
1) Replace the following component:
−

All parts of front seatback (including front seatback frame) with side air bag module (on the side on which
side air bag is activated)

−

Diagnosis sensor unit

−

Side air bag (satellite) sensor (on the side on which side air bag is activated)

2) Check the SRS components and the related parts using the table shown below.

I

Replace any SRS components and the related parts showing visible signs of damage (dents, cracks,
deformation).

3) Conduct self-diagnosis using CONSULT-II or “AIR BAG” warning lamp. Refer to “SRS Operation Check”

for details (RS-43). Ensure entire SRS operation properly.

When SRS is not activated in the side collision:
1) Check the SRS components and the related parts using the table shown below.

I

Replace any SRS components and the related parts showing visible signs of damage (dents, cracks,
deformation).

2) Conduct self-diagnosis using CONSULT-II or “AIR BAG” warning lamp. Refer to “SRS Operation Check”

for details (RS-43). Ensure entire SRS operation properly.

SRS Inspection (For side collision)

NLRS0033S0801

Part

Side air bag is acti-

vated

SRS is NOT activated

Front (LH or RH) side
air bag module

REPLACE all parts of
front seatback with
deployed front side
air bag module.

1. Check for visible signs of damage (dents, tears, deformation) of the seat back

on the collision side.

2. If damaged—REPLACE the damaged seat parts with new bolts and remove the

front side air bag module.

3. Check for visible signs of damage (tears etc.) of the side air bag module.
4. Check harness and connectors for damage, and terminals for deformities.
5. If no damaged is found, reinstall the front side air bag module with new nuts.
6. If damaged—REPLACE the front side air bag module with new nuts. Air bag

must be deployed before disposal.

(LH or RH) side air
bag (satellite) sensor

REPLACE the side
air bag (satellite) sen-
sor on the collision
side with new nuts
coated with bonding
agent.
(Repair the center
pillar inner, etc.
before installing new
one if damaged.)

1. Remove the satellite sensor on the collision side. Check harness connectors for

damage, terminals for deformities, and harness for binding.

2. Check for visible signs of damage (dents, cracks, deformation) of the satellite

sensor.

3. Install the side air bag (satellite) sensor to check fit.
4. If no damage is found, reinstall the side air bag (satellite) sensor with new nuts.
5. If damaged—REPLACE the side air bag sensor with new nuts coated with

bonding agent.

Diagnosis sensor unit

REPLACE the diag-
nosis sensor unit with
the new bolts.

1. Check case and bracket for dents, cracks or deformities.
2. Check connectors for damage, and terminals for deformities.
3. If no damage is found, reinstall the diagnosis sensor unit with new special bolts

and ground bolt.

4. If damaged—REPLACE. Install the diagnosis sensor unit with new special bolts

and ground bolt.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Collision Diagnosis (Cont’d)

RS-66

Part

Side air bag is acti-

vated

SRS is NOT activated

Front seat belt pre-
tensioner assembly

1. Check if the seat belt can be extended smoothly.

If the seat belt cannot be extended smoothly.

–

Check for deformities of the center pillar inner.

–

If the center pillar inner has no damage, REPLACE the front seat belt pre-tensioner assembly.

2. Remove the front seat belt pre-tensioner assembly on the collision side. Check harness cover and con-

nectors for damage, terminals for deformities, and harness for binding.

3. Check for visible signs of damage (dents, cracks, deformation) of the front seat belt pre-tensioner

assembly.

4. If no damage is found, reinstall the front seat belt pre-tensioner assembly.
5. If damaged—REPLACE the front seat belt pre-tensioner assembly with new bolts coated with bonding

agent. The front seat belt pre-tensioner assembly must be deployed before disposal.

Seat with built-in side
air bag

REPLACE all parts of
front seatback
(including front seat-
back frame)

1. Visually check the seat on the collision side.
2. Remove the seat on the collision side and check the following for damage and

deformities.

I

Harness, connectors and terminals

I

Frame and recliner (for front and rear seat), and also adjuster and slides (for
front seat)

3. If no damage is found, reinstall the seat.
4. If damaged—REPLACE the damaged seat parts with new bolts.

Center pillar inner

1. Check the center pillar inner on the collision side for damage (dents, cracks, deformation).
2. If damaged—REPAIR the center pillar inner.

Trim

1. Check for visible signs of damage (dents, cracks, deformation) of the interior trim on the collision side.
2. If damaged—REPLACE the damaged trim parts.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Collision Diagnosis (Cont’d)

RS-67
