Nissan Almera Tino V10. Manual - part 942

NLMT0022

Input Shaft End Play and Differential Side
Bearing Preload

NLMT0022S01

If any of the following parts are replaced, adjust input shaft end
play.

I

Input shaft

I

Input shaft bearing

I

Clutch housing

I

Transmission case

If any of the following parts are replaced, adjust differential side
bearing preload.

I

Differential case

I

Differential side bearing

I

Clutch housing

I

Transmission case

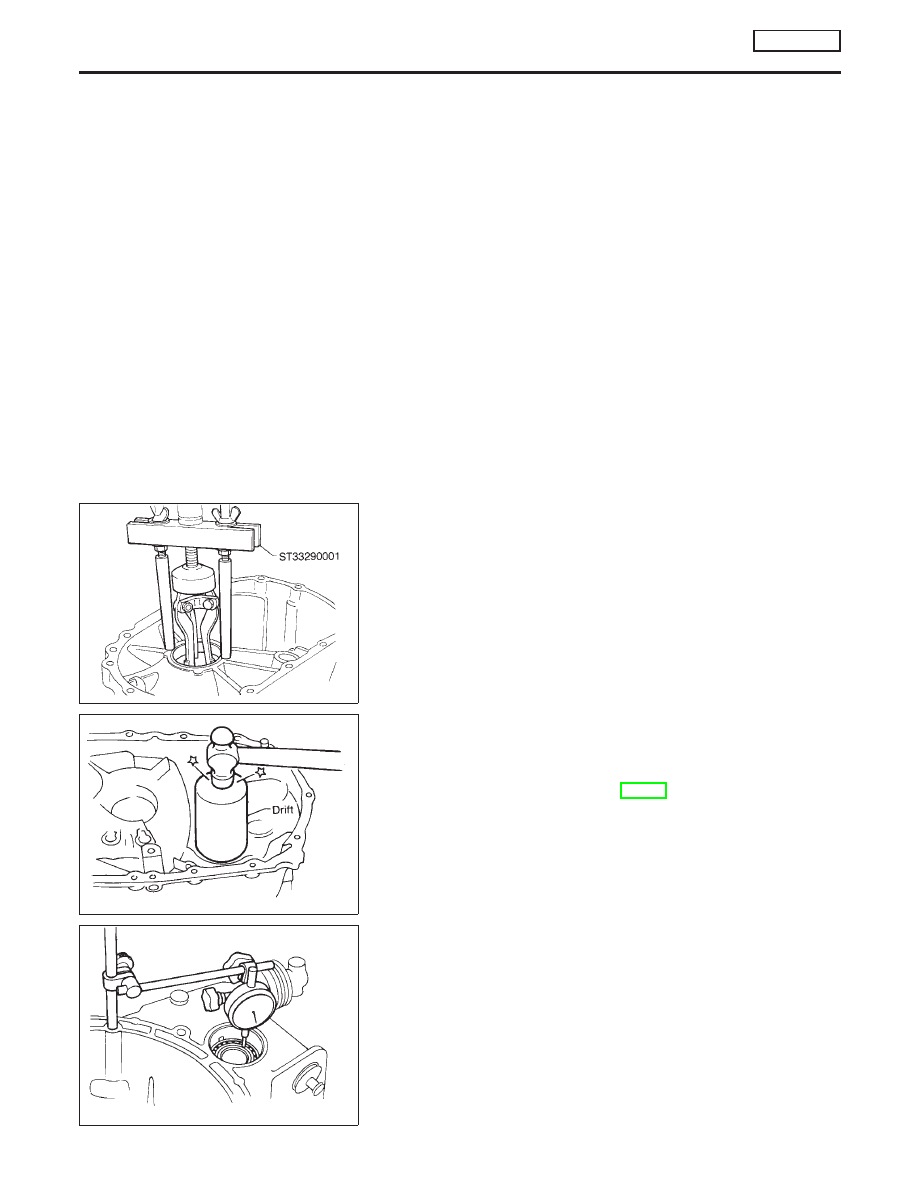

SMT132AA

1.

Remove differential side bearing outer race (transmission case
side) and shim(s).

SMT845B

2.

Reinstall differential side bearing outer race without shim(s).

3.

Install input shaft and final drive assembly on clutch housing.

4.

Install transmission case without input shaft bearing shim(s).
Then tighten it to the specified torque.
Refer to “Case Components”, MT-63.

SMT074A

5.

Using the following procedures, measure clearance between
bearings and transmission case.

DIFFERENTIAL SIDE

NLMT0022S0101

1.

Attach dial indicator. If clamp diameter of dial indicator is too
small or too large, attach dial indicator using a magnetic stand.

ADJUSTMENT

RS5F50A

Input Shaft End Play and Differential Side Bearing Preload

MT-82

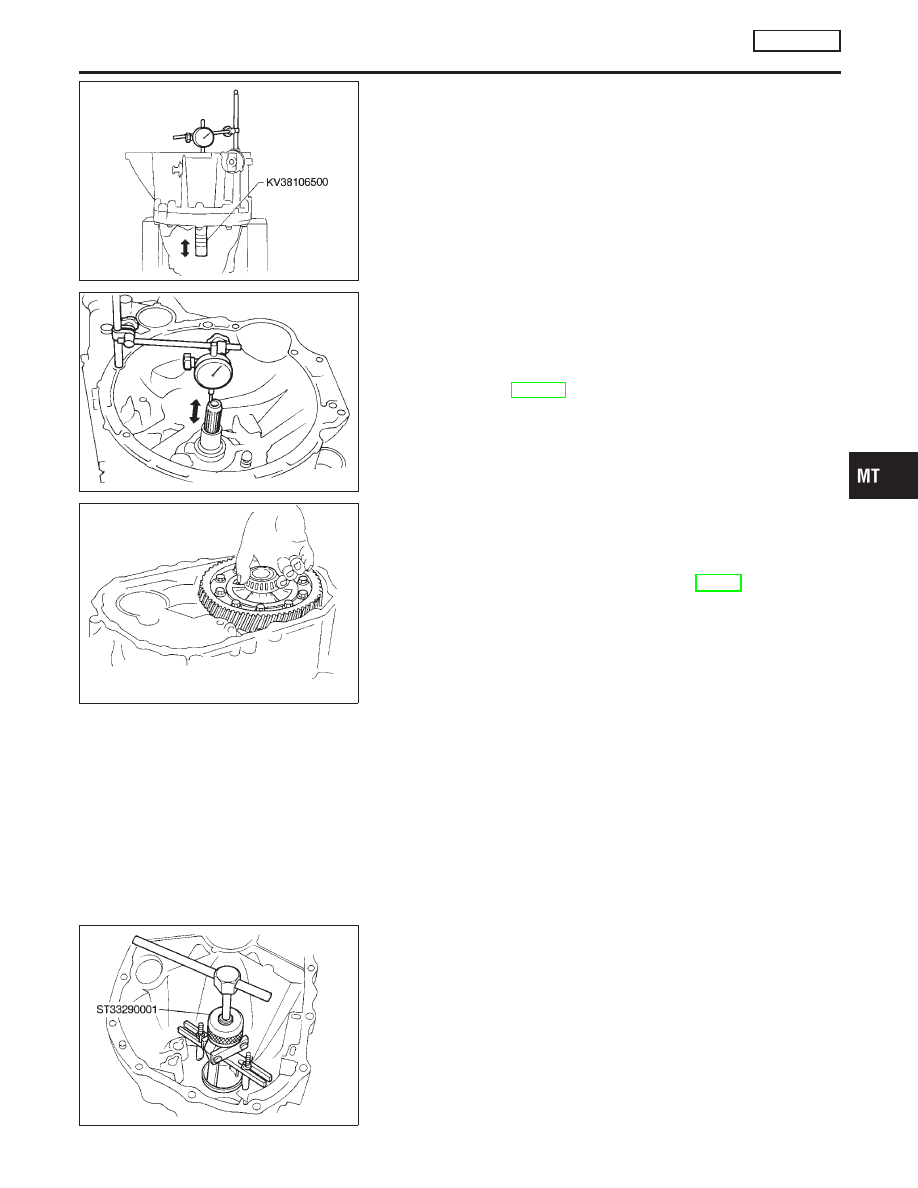

SMT075AA

2.

Insert Tool all the way into differential side gear. Move Tool up
and down and measure dial indicator deflection.

SMT076A

INPUT SHAFT SIDE

NLMT0022S0102

1.

Set dial indicator on end of input shaft.

2.

Move input shaft up and down and measure dial indicator
deflection.

3.

Select shims with proper thickness with SDS table as a guide.
Refer to SDS, MT-102.

4.

Install selected differential side bearing adjusting shim and dif-
ferential side bearing outer race.

SMT475C

5.

Check differential side bearing turning torque.

a.

Install final drive assembly on clutch housing.

b.

Install transmission case on clutch housing.

I

Tighten transmission case fixing bolts to the specified
torque. Refer to “Case Components”, MT-63.

Mainshaft Bearing Preload

NLMT0022S02

If any of the following parts are replaced, adjust mainshaft bearing
preload.

I

Mainshaft

I

Mainshaft bearings

I

Clutch housing

I

Transmission case

SMT077AA

1.

Remove mainshaft rear bearing outer race and shim(s).

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ADJUSTMENT

RS5F50A

Input Shaft End Play and Differential Side Bearing Preload (Cont’d)

MT-83

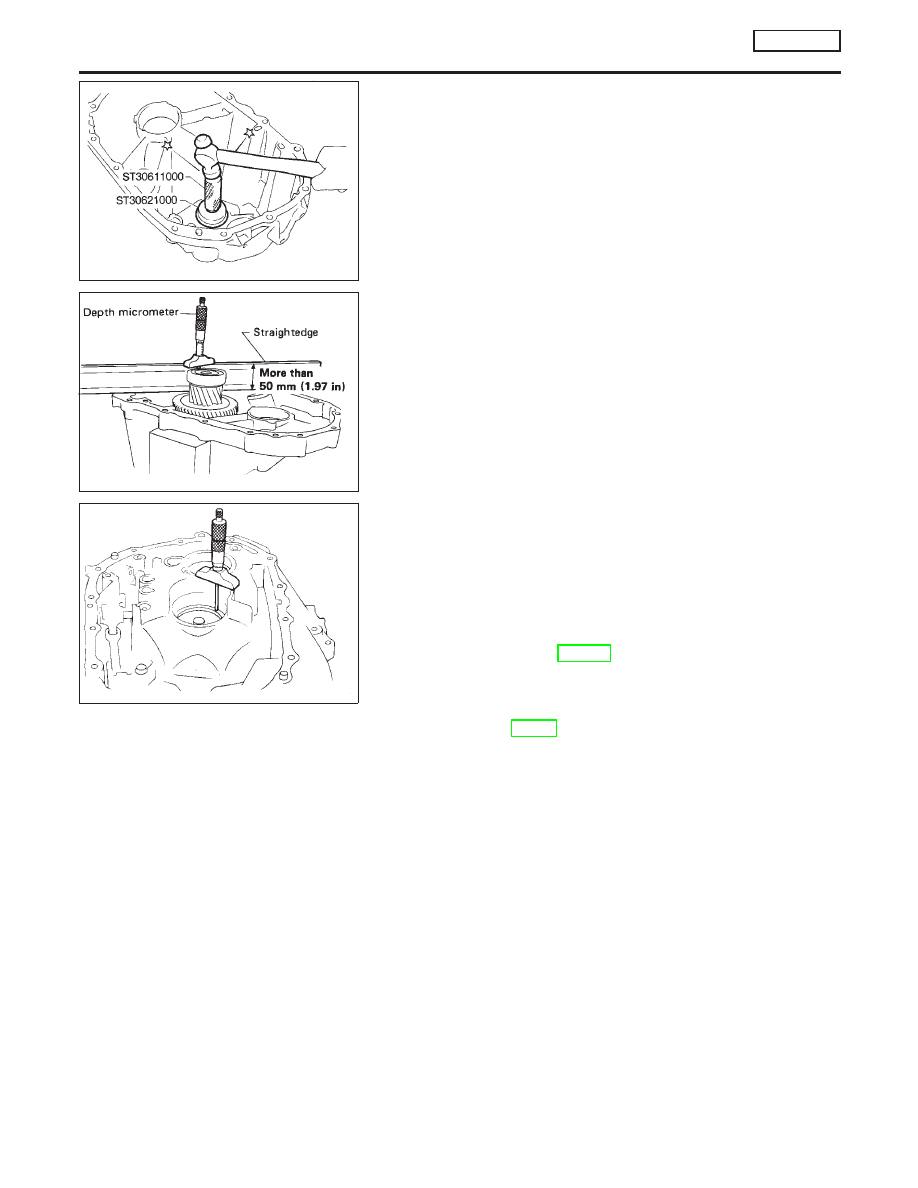

SMT644AA

2.

Reinstall mainshaft rear bearing outer race without shims.

3.

Clean mating surfaces of clutch housing and transmission
case with solvent.

4.

Install mainshaft and mainshaft front bearing outer race into
transmission case. Turn mainshaft while holding bearing outer
race so that bearings are properly seated.

SMT078A

SMT079A

5.

Put straightedge [width must be more than 50 mm (1.97 in)] on
transmission case, and measure the distance from upper sur-
face of straightedge to surface of the bearing outer race using
a depth micrometer.

I

Measure at three places on bearing outer race, and take
the average.

6.

Determine dimension A to be used by the following equation.

Dimension A = Width of straightedge − measured dis-
tance

7.

Measure the distance from mating surface of clutch housing to
portion with which mainshaft front bearing outer race is to be
mated.

I

Measure at three places on the portion, and take the aver-
age.

Dimension B = Measured distance

8.

Determine dimension C to be used by the following equation.

Dimension “C” = B − A

9.

Determine total thickness of shims with SDS table as a guide.

Mainshaft bearing adjusting shim:

Refer to SDS, MT-100.

10. Install selected mainshaft bearing adjusting shim and main-

shaft bearing outer race.

11. Check total turning torque after assembly — Refer to

“ASSEMBLY”, MT-85.

ADJUSTMENT

RS5F50A

Mainshaft Bearing Preload (Cont’d)

MT-84

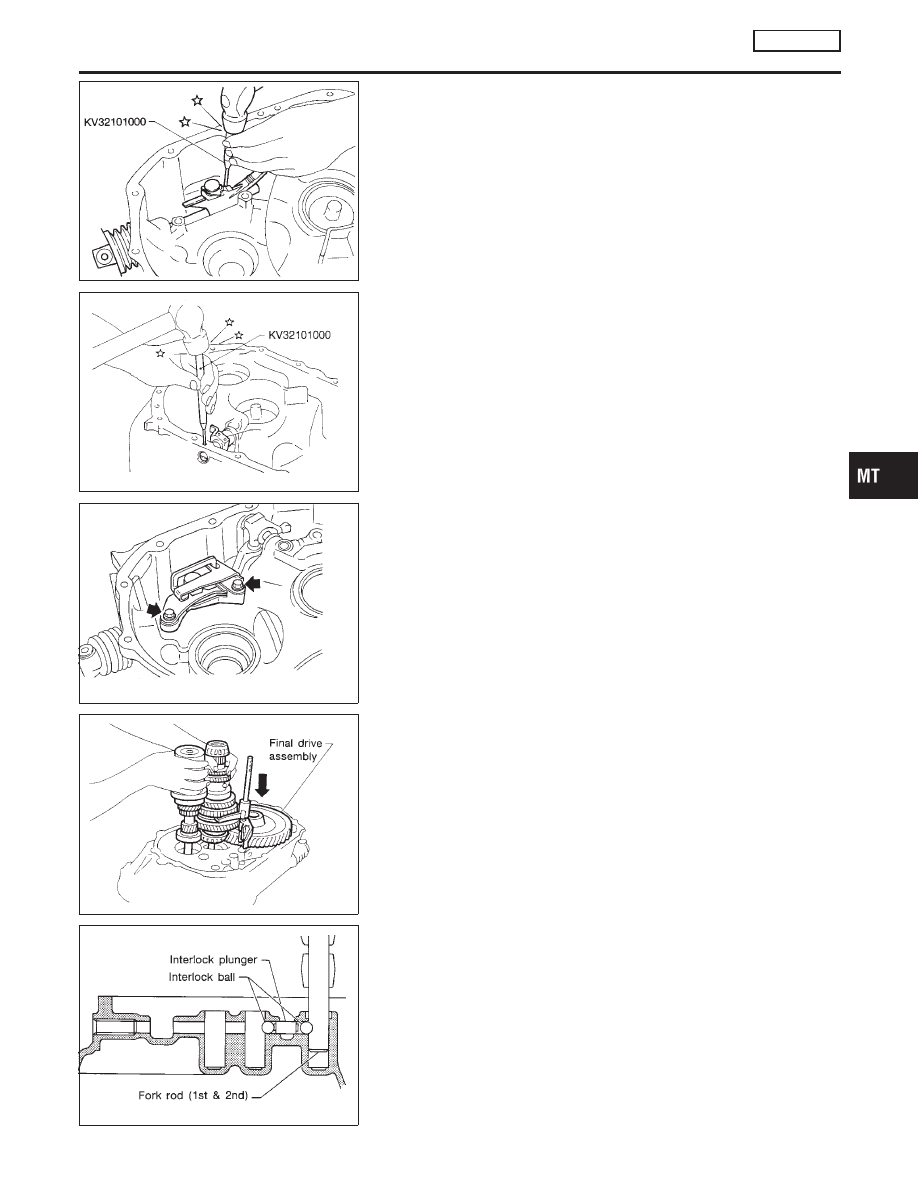

NLMT0093

SMT029AA

1.

Install striking lever and striking rod.

SMT645AA

2.

Install selector and retaining pin.

SMT138A

3.

Install check ball and reverse check assembly.

I

Before installation, rotate striking rod as shown in the fig-
ure to avoid interference.

SAT601C

4.

Install final drive assembly.

5.

Install input shaft and mainshaft with 1st & 2nd shift fork
assembly.

I

Be careful not to damage input shaft oil seal.

SMT065A

6.

Install interlock balls and plunger.

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

RS5F50A

MT-85
