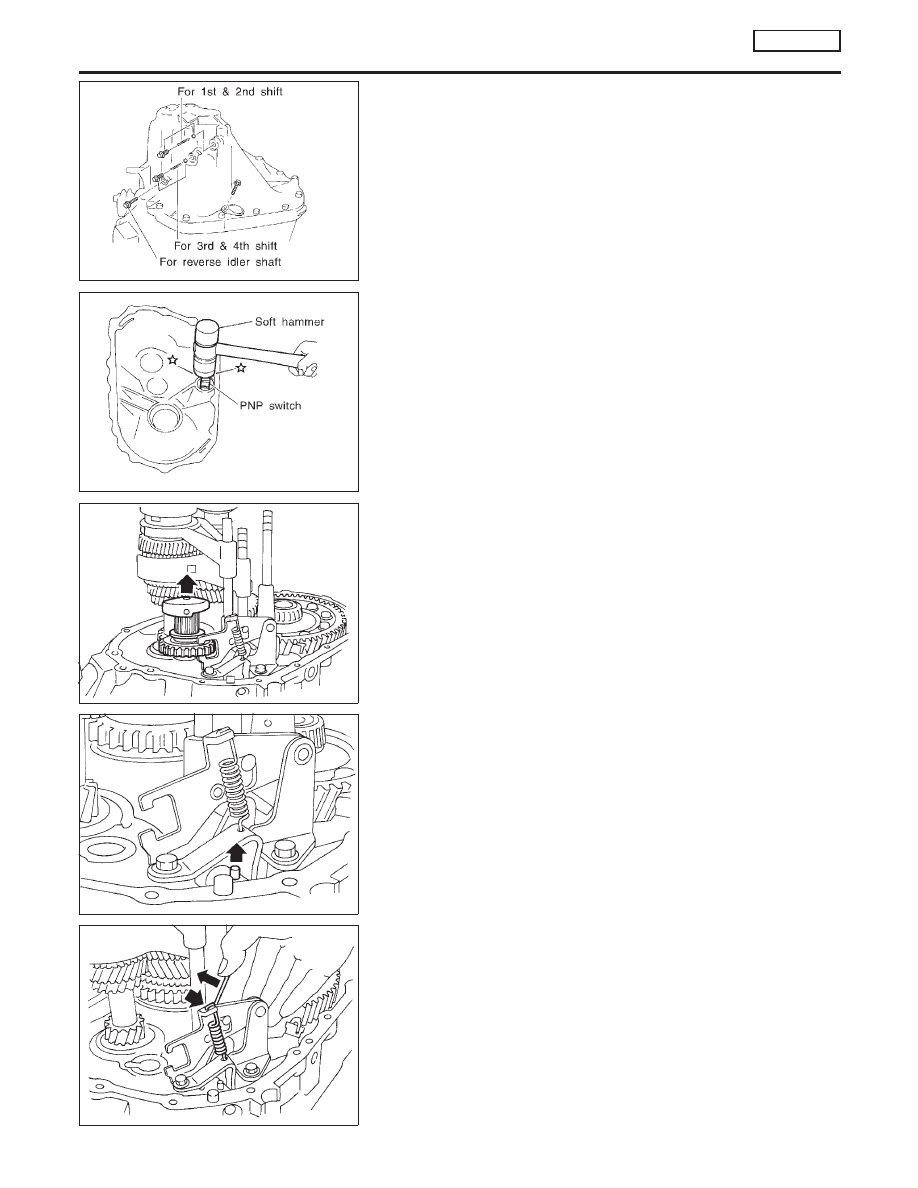

Before removing transmission case, remove bolts, check
plugs, springs and check balls as shown left.

I

Be careful not to lose check balls.

2.

Remove transmission case.

SMT017AA

3.

Remove PNP switch.

SMT659C

4.

Mesh 4th gear, and then remove reverse idler shaft and
reverse idler gear.

SMT660C

5.

Pull out retaining pin.

SMT661C

6.

Remove reverse lever spring and reverse lock spring from
reverse lever assembly.

DISASSEMBLY

RS5F50A

MT-66

SMT662C

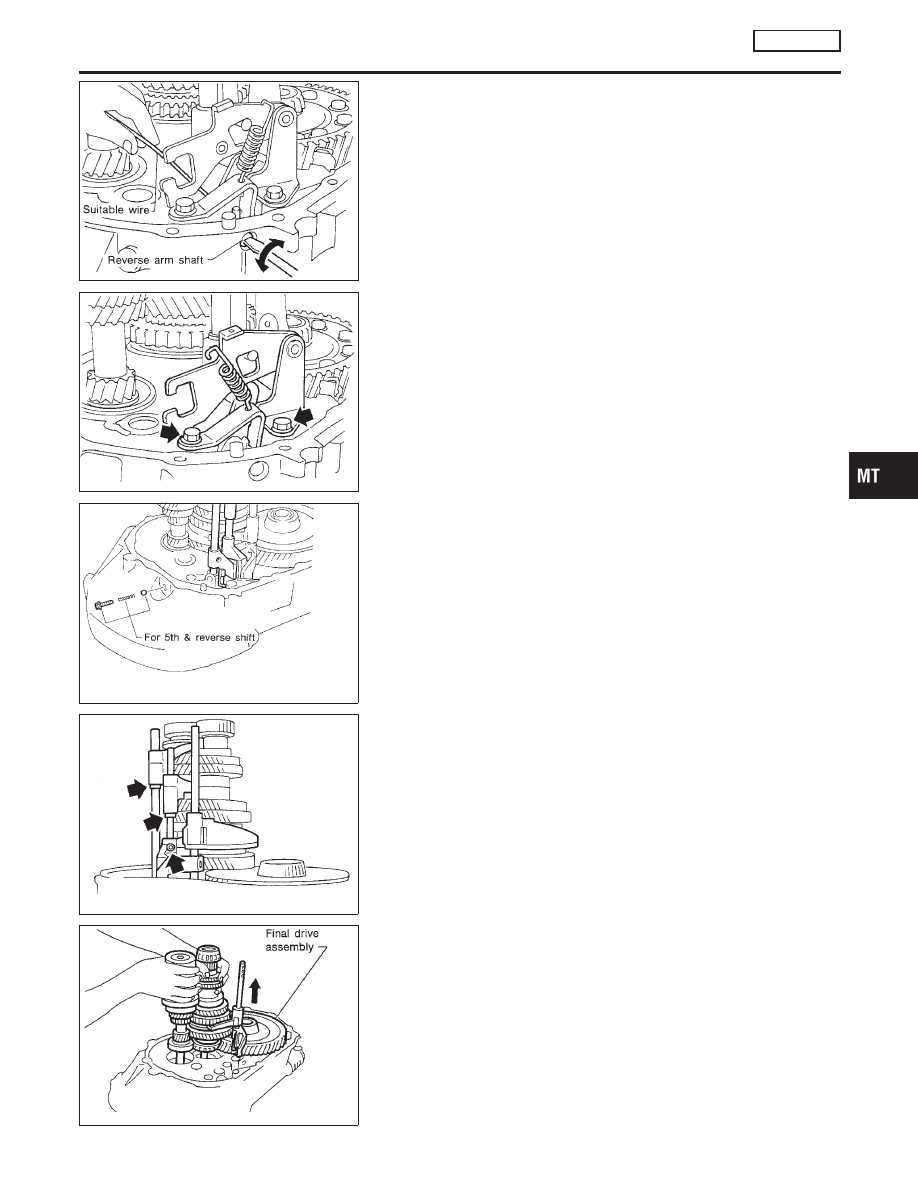

7.

Remove reverse arm shaft while rotating it.

SMT663C

8.

Remove reverse lever assembly and check ball.

I

Be careful not to lose check ball.

SMT018B

9.

Remove 5th & reverse check plug, spring and ball.

I

Be careful not to lose check ball.

SMT664C

10. Remove stopper rings and retaining pins from 5th and 3rd &

4th fork rods.
When removing stopper rings. Use snap ring remover and
installer.

11. Remove 5th and 3rd & 4th fork rods. Then remove forks and

brackets.

SMT105C

12. Remove both input and mainshafts with 1st & 2nd fork and fork

rod as a set.

13. Remove final drive assembly.

I

Always withdraw mainshaft straight out. Failure to do so
can damage resin oil channel on clutch housing side.

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

RS5F50A

MT-67

SMT138A

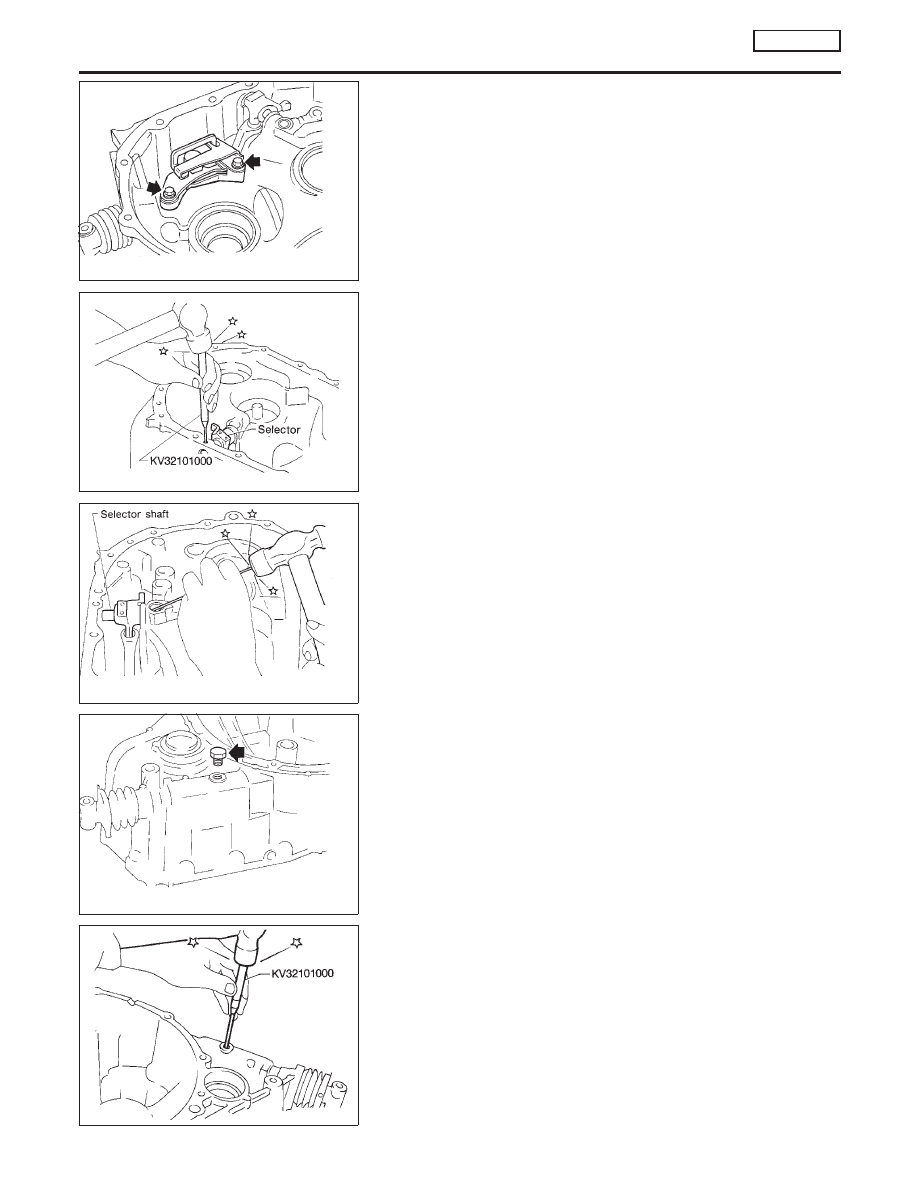

14. Remove reverse check assembly and check ball.

I

Be careful not to lose check ball.

SMT618AA

SMT027A

15. Remove retaining pin and detach the selector.

SMT028A

16. Remove drain plug for convenience in removing retaining pin

which holds striking lever to striking rod.

SMT619AA

17. Remove retaining pin and then withdraw striking lever and

striking rod.

DISASSEMBLY

RS5F50A

MT-68

SMT121C

Input Shaft and Gears

DISASSEMBLY

NLMT0011

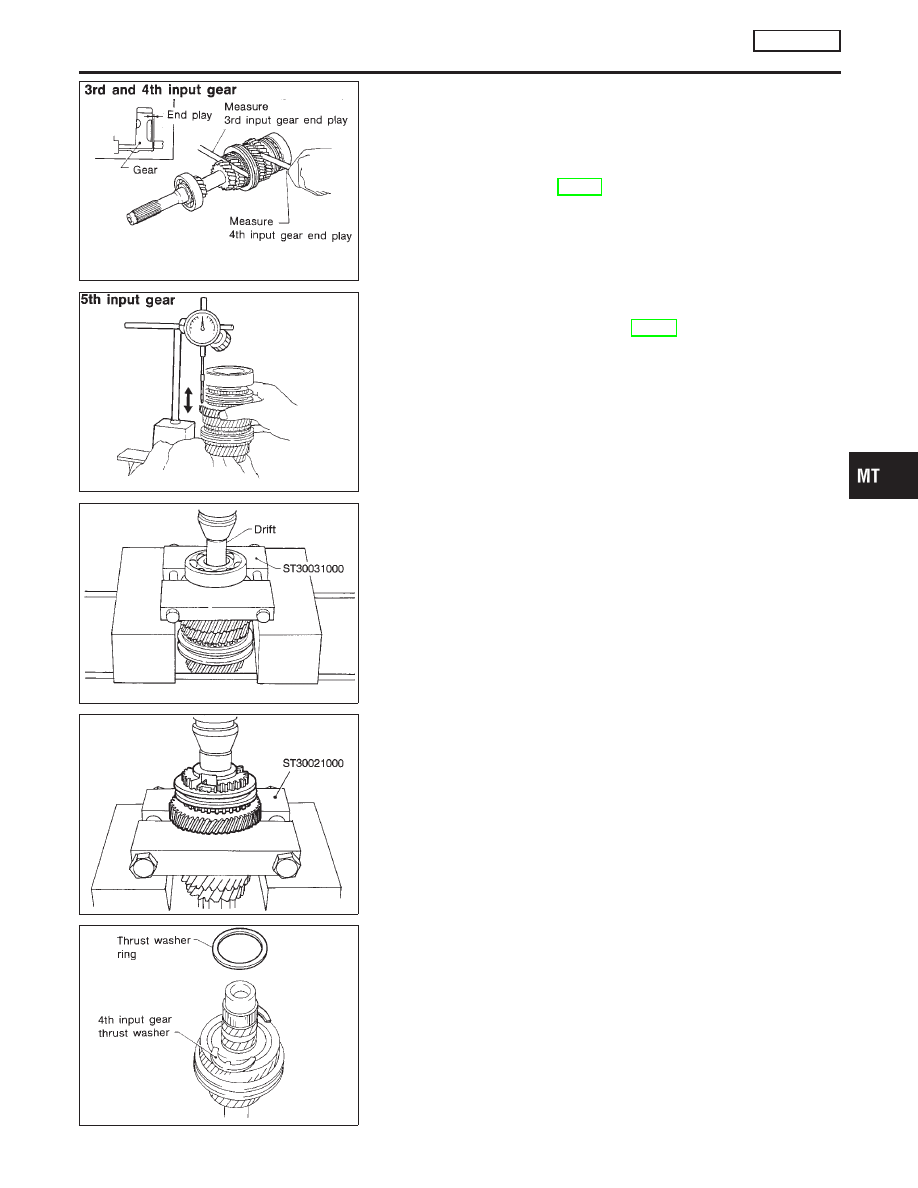

1.

Before disassembly, check 3rd, 4th and 5th input gear end
plays.

Gear end play:

Refer to SDS, MT-98.

SMT476C

I

If not within specification, disassemble and check contact sur-
face of gear, shaft and hub. Check clearance of snap ring
groove. Refer to “ASSEMBLY”, MT-71.

SMT634AA

2.

Remove input shaft rear bearing.

SMT205BA

3.

Remove 5th & reverse synchronizer and 5th input gear.

SMT474CA

4.

Remove thrust washer ring, 4th input gear thrust washers and
4th input gear.
