SMT742D

b.

Install outer race onto differential side bearing on final gear
side. Holding lightly the outer race horizontally by hand, rotate
final gear five times or more (for smooth movement of bearing
roller).

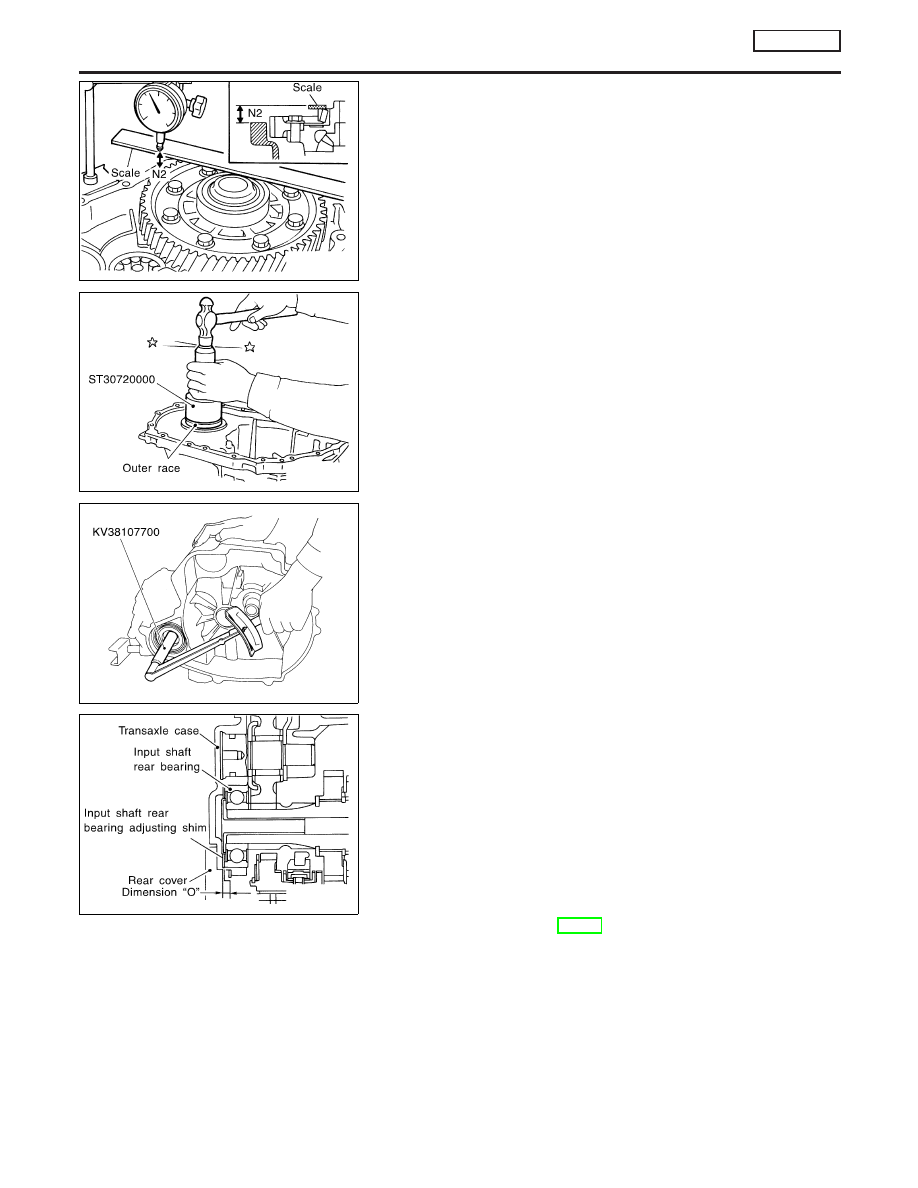

c.

Using dial gauge and scale as shown in the figure, measure
dimension “N2” between differential side bearing outer race
and transaxle case end face.

SMT738DB

4.

Install selected shim and bearing outer race.

SMT600-F

5.

Measure turning torque of final drive assembly.

Turning torque of final drive assembly
(New bearing):

2.9 - 6.9 N·m (30 - 70 kg-cm, 26 - 61 in-lb)

I

When old bearing is used again, turning torque will be
slightly less than the above.

I

Make sure torque is close to the specified range.

I

Changes in turning torque of final drive assembly per
revolution should be within 1.0 N·m (10 kg-cm, 8.7 in-lb)
without binding.

SMT743D

6.

Calculate dimension “O” (thickness of adjusting shim) using
the following procedure to satisfy specification of end play for
input shaft rear bearing.

End play: 0 - 0.06 mm (0 - 0.0024 in)

Dimension “O” = (O1 – O2) + End play

O: Thickness of adjusting shim
O1: Distance between transaxle case end face and
mounting face of adjusting shim
O2: Distance between clutch housing case end
face and end face of input shaft rear bearing

Input shaft rear bearing adjusting shims:

Refer to SDS, MT-93.

ASSEMBLY

RS5F70A

Transaxle Case (Cont’d)

MT-58

SMT744D

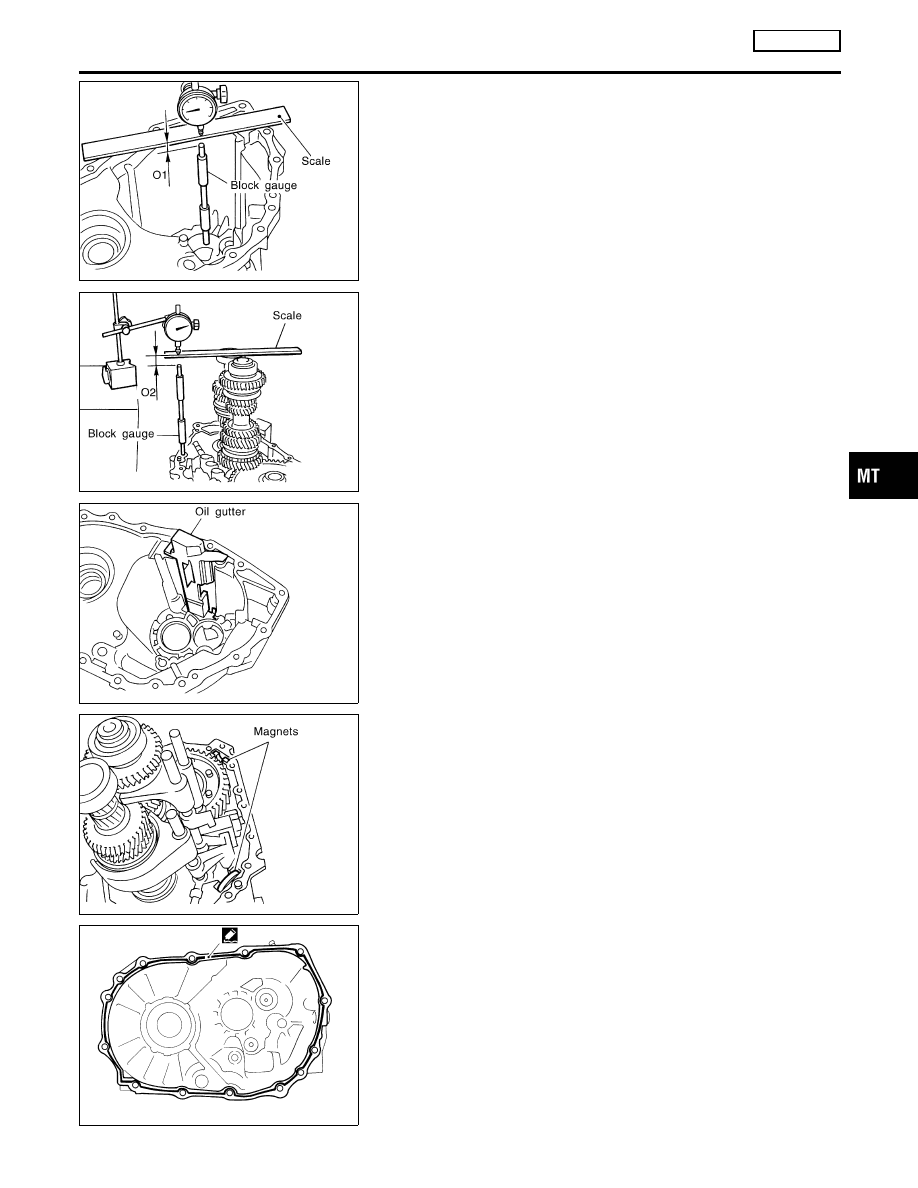

a.

Using block gauge, scale, and dial gauge, measure dimension
“O1” between transaxle case end face and mounting face of
adjusting shim.

SMT745D

b.

Using gauge block, scale, and dial gauge as shown in the
figure, measure dimension “O2” between clutch housing case
end face and end face of input shaft rear bearing.

7.

Install selected input shaft rear bearing adjusting shim onto
input shaft.

SMT650D

8.

Install oil gutter into transaxle case.

SMT755D

9.

Install two magnets.

SMT802D

10. Clean mating surfaces of clutch housing and transaxle case.

Check for cracks and damage. Then, apply Three Bond
TB1215, Loctite Part No. 51813 or equivalent.

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

RS5F70A

Transaxle Case (Cont’d)

MT-59

SMT649D

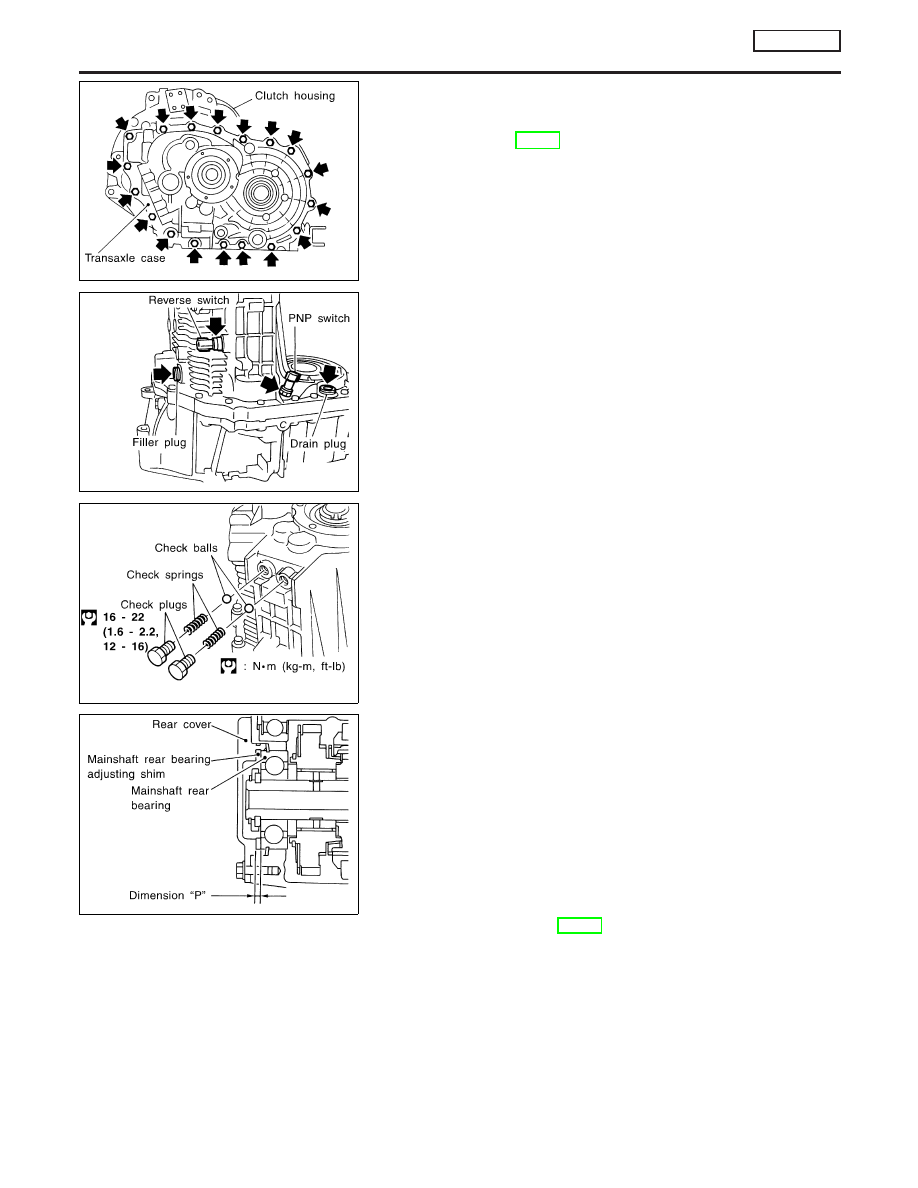

11. Install transaxle case onto clutch housing, and tighten mount-

ing bolts with specified torque.

Tightening torque:

Refer to MT-25.

SMT648D

12. Apply Three Bond TB1215, Loctite Part No. 51813 or equiva-

lent to threads of reverse switch, PNP switch, and drain plug,
and install them. (Fill the case with oil before installation of filler
plug.)

13. Install speedometer pinion assembly.

CAUTION:

Do not reuse O-ring.

SMT749D

14. Install check springs and check balls. Apply sealant to the

thread on the check plug, and install it.

SMT746D

15. Calculate thickness of adjusting shim using the following pro-

cedure to satisfy specification of end play for mainshaft rear
bearing.

End play: 0 - 0.06 mm (0 - 0.0024 in)

Dimension “P” = (P1 – P2) + End play

P: Thickness of adjusting shim
P1: Distance between transaxle case end face and
mainshaft rear bearing
P2: Distance between adjusting shim end face of
rear cover and transaxle mounting face

Mainshaft rear bearing adjusting shims:

Refer to SDS, MT-94.

ASSEMBLY

RS5F70A

Transaxle Case (Cont’d)

MT-60

SMT747D

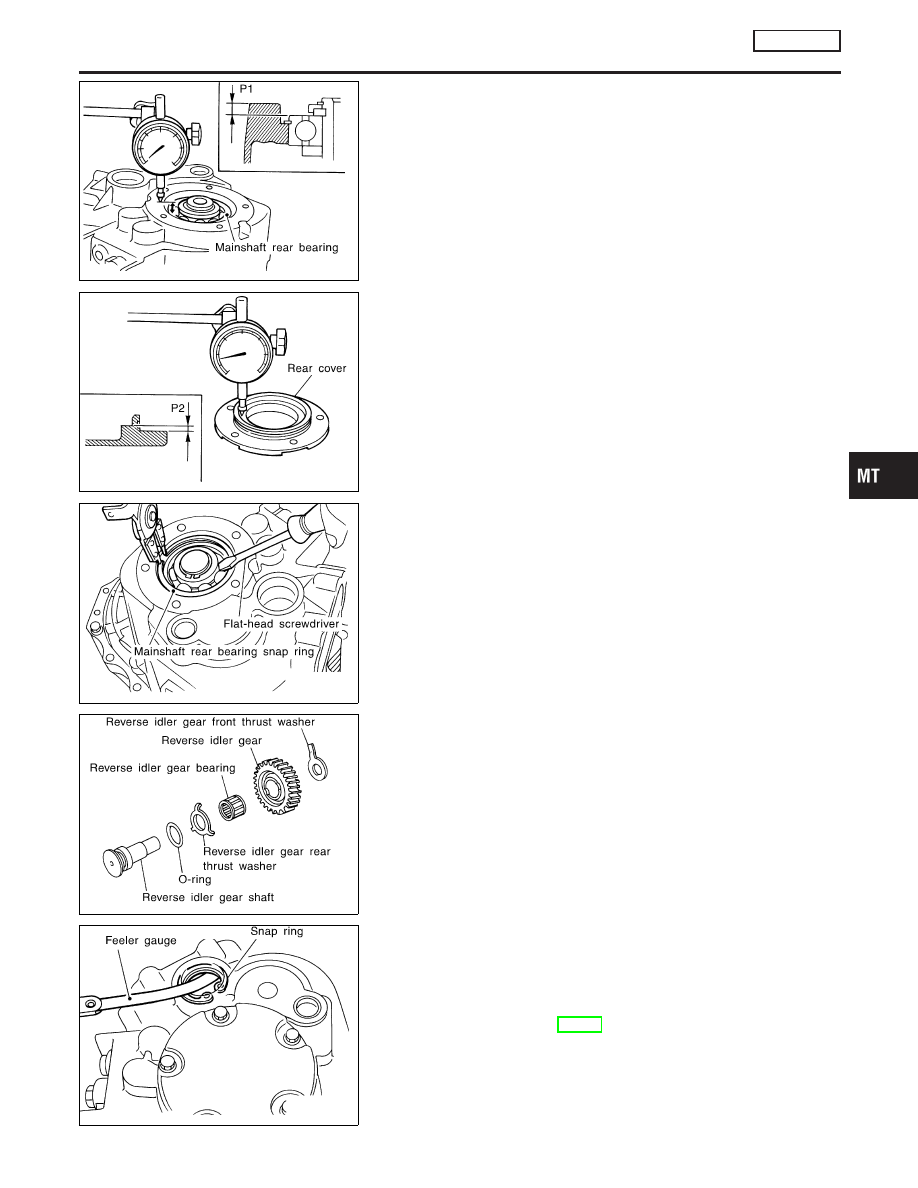

a.

Using dial gauge as shown in the figure, measure dimension
“P1” between transaxle case end face and mainshaft rear
bearing.

SMT748D

b.

Using dial gauge as shown in the figure, measure dimension
“P2” between adjusting shim mounting face of rear cover and
transaxle mounting face.

SMT646D

16. Using snap ring pliers as shown in the figure, install snap ring.

CAUTION:

Do not reuse snap ring.
17. Install selected mainshaft adjusting shim.

SMT753DA

18. Install reverse idler gear, O-ring, thrust washers (front, rear),

and bearing onto reverse idler shaft.

19. Install snap ring into transaxle case using snap ring pliers.

CAUTION:

I

Do not reuse snap ring.

I

Do not reuse O-ring.

I

Before installation, apply gear oil to O-ring.

SMT754D

20. Using feeler gauge, measure the end play of snap ring, and

select a snap ring suitable to satisfy the following specification.

End play:

0.05 - 0.25 mm (0.0020 - 0.0098 in)

Available snap ring:

Refer to SDS, MT-91.
