Synchronizers

NLMT0060S02

I

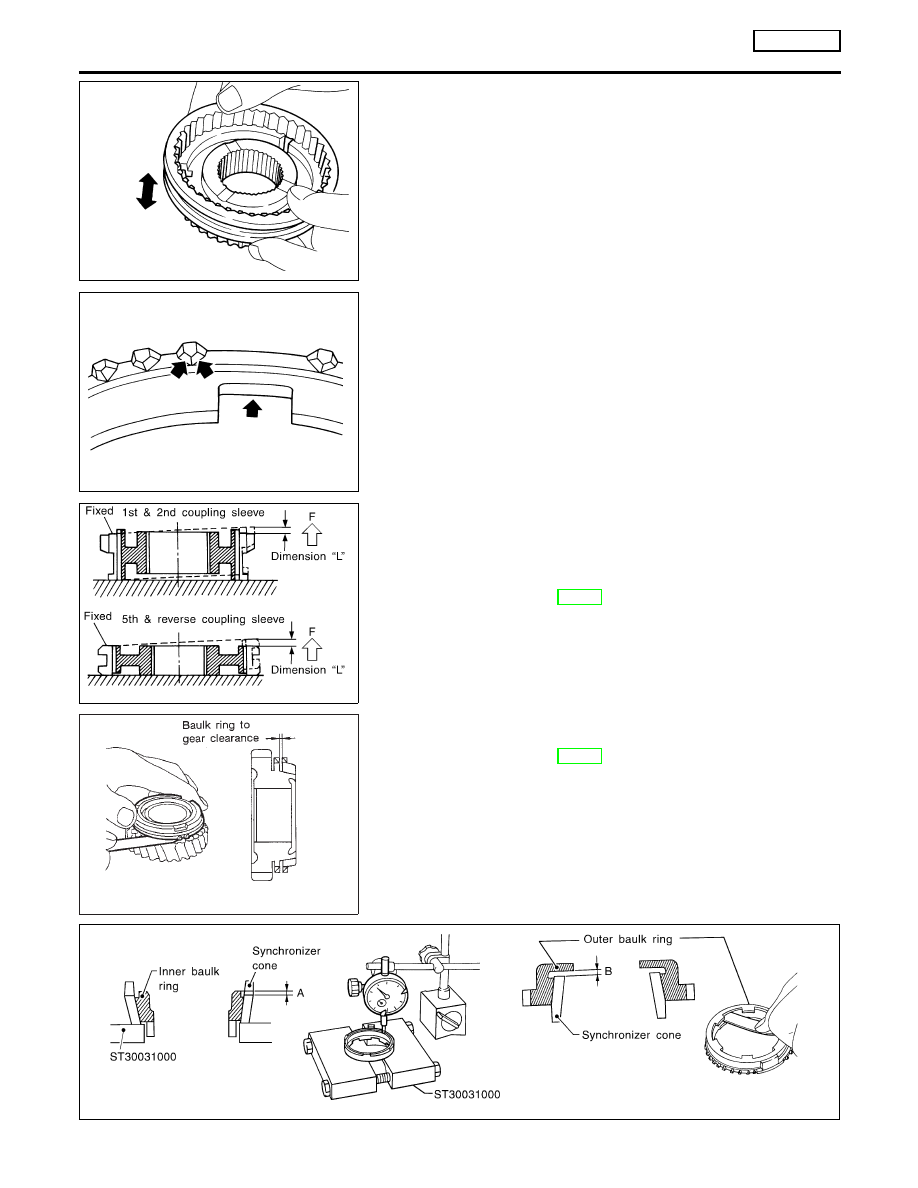

Check spline area of coupling sleeves, hubs and gears for
wear or cracks.

I

Check baulk rings for cracks or deformation.

I

Check insert springs for wear or deformation.

SMT867D

I

If any crack, damage, or excessive wear is found on cam face
of baulk ring or working face of insert, replace it.

SMT868D

I

Measure the movement (play, dimension “L”) of 1st & 2nd
coupling sleeve and 5th & reverse coupling sleeve with their
end fixed and the other end lifted as shown in the figure. If the
movement exceeds specification, replace the sleeve.

Coupling sleeve length “L”:

Refer to SDS, MT-90.

SMT140

I

Measure clearance between baulk ring and gear.

Clearance between baulk ring and gear:

Refer to SDS, MT-90.

SMT714CD

REPAIR FOR COMPONENT PARTS

RS5F70A

Mainshaft and Gears (Cont’d)

MT-42

I

Measure wear of 1st and 2nd baulk ring.

a)

Place baulk rings in position on synchronizer cone.

b)

While holding baulk ring against synchronizer cone as far as it
will go, measure dimensions “A” and “B”.

Standard:

A 0.6 - 0.8 mm (0.024 - 0.031 in)
B 0.6 - 1.1 mm (0.024 - 0.043 in)

Wear limit:

0.2 mm (0.008 in)

I

If dimension “A” or “B” is smaller than the wear limit,
replace outer baulk ring, inner baulk ring and synchro-
nizer cone as a set.

SMT148A

Bearing

NLMT0060S03

I

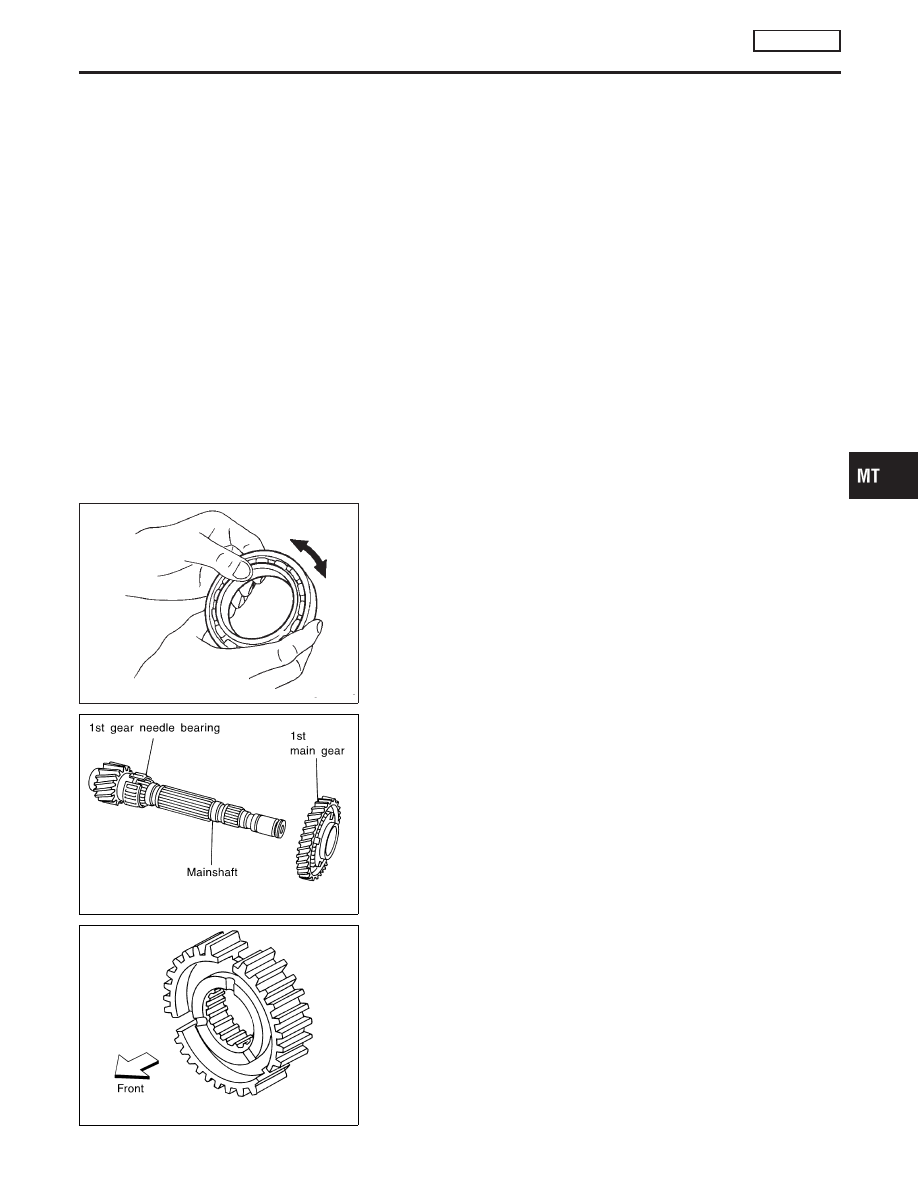

Make sure bearings roll freely and are free from noise, cracks,
pitting or wear.

SMT706D

ASSEMBLY

NLMT0061

1.

Install 1st gear needle bearing and 1st main gear onto main-
shaft.

2.

Install 1st double cone assembly onto mainshaft.

SMT695D

3.

Install 1st & 2nd synchronizer hub with its three grooves fac-
ing the front side (1st main gear side) onto mainshaft.

CAUTION:

Do not reuse 1st & 2nd synchronizer hub.

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

RS5F70A

Mainshaft and Gears (Cont’d)

MT-43

SMT707DB

4.

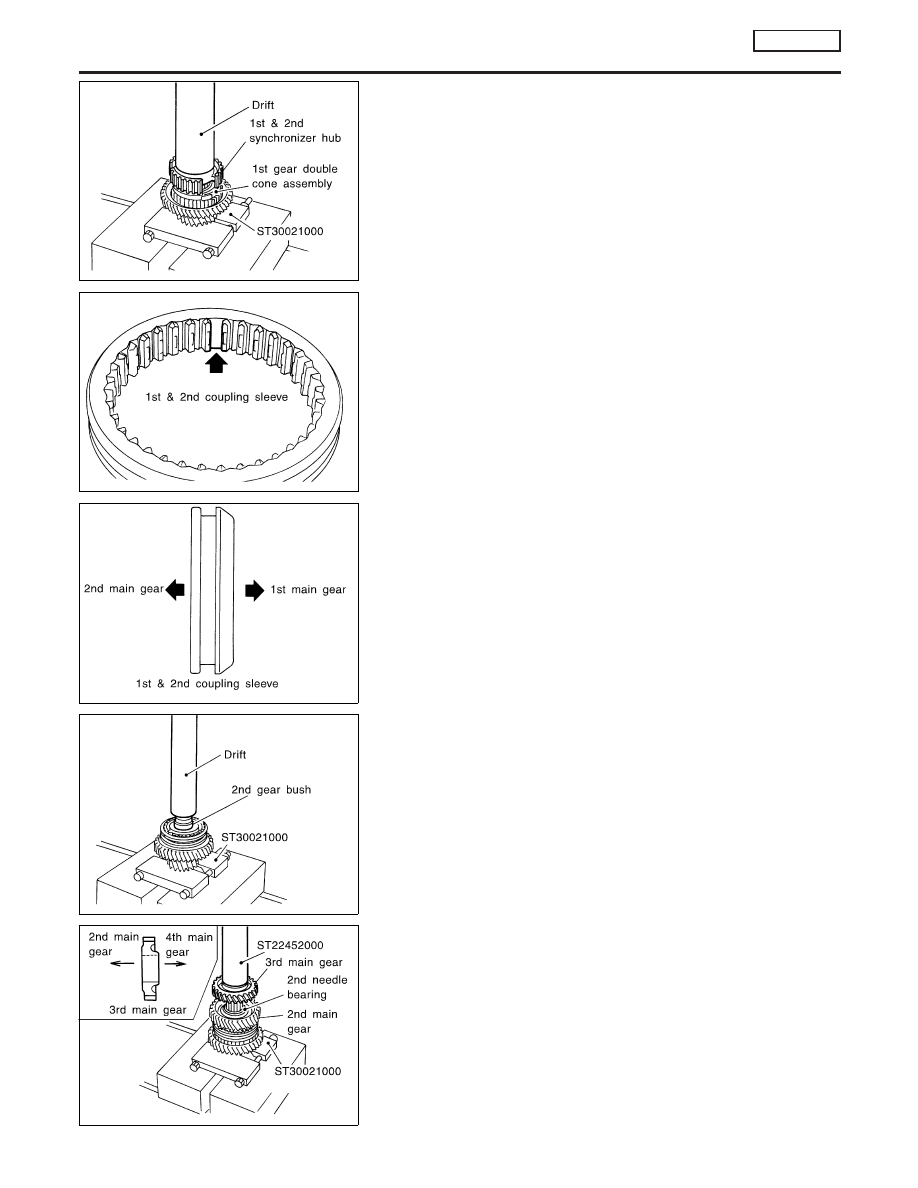

Install 1st & 2nd synchronizer hub.

SMT994BB

5.

Install insert spring onto 1st & 2nd coupling sleeve.

SMT708D

6.

Install 1st & 2nd coupling sleeve with its chamfered surface
facing the 1st main gear side onto 1st & 2nd synchronizer hub.

SMT709DB

7.

Install 2nd gear bushing with its flange surface facing 1st & 2nd
synchronizer hub side.

SMT710DB

8.

Install 2nd needle bearing, 2nd double cone assembly, and
2nd main gear onto mainshaft.

9.

Position 3rd main gear as shown in the figure, and install it.

CAUTION:

Do not reuse 3rd main gear.

REPAIR FOR COMPONENT PARTS

RS5F70A

Mainshaft and Gears (Cont’d)

MT-44

SMT711D

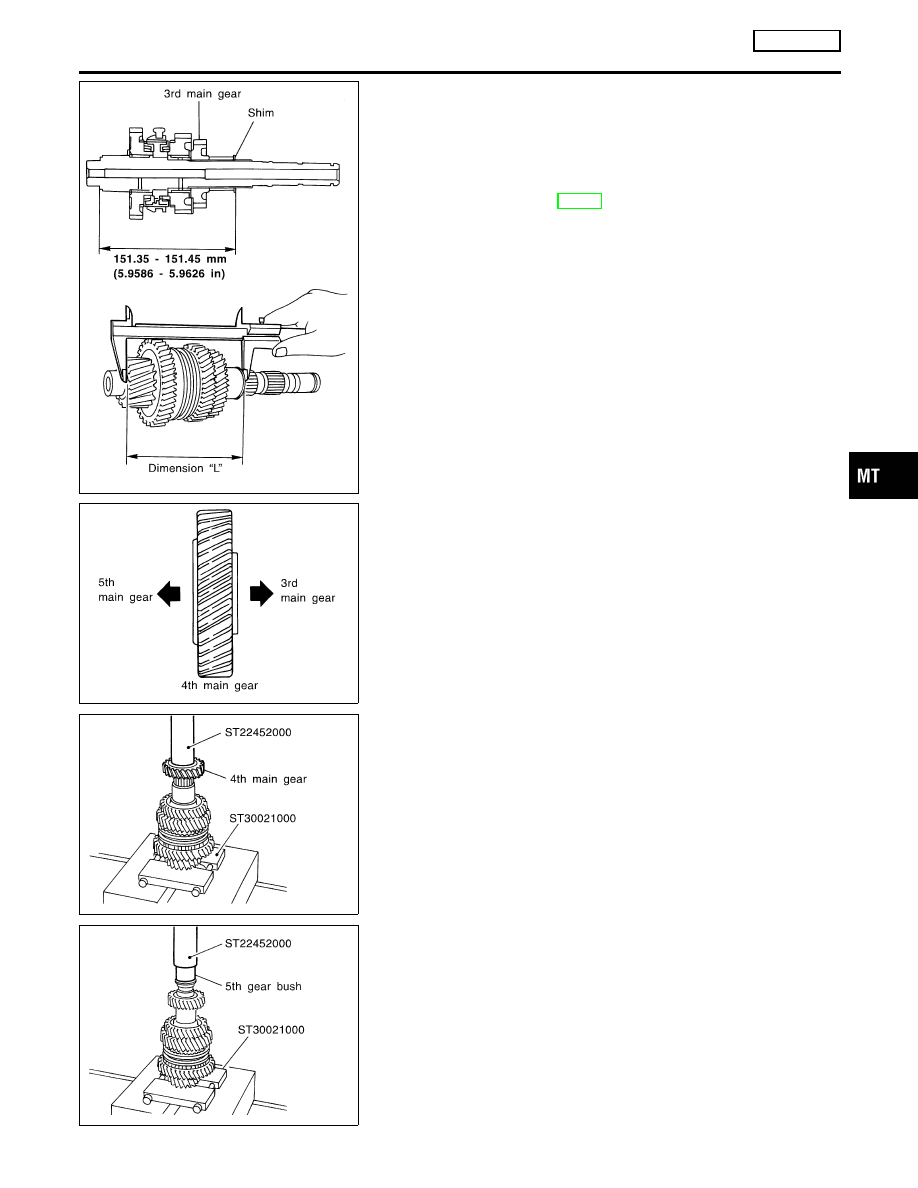

10. Install spacer and mainshaft adjusting shim onto mainshaft.
11. Select a mainshaft adjusting shim suitable to satisfy the follow-

ing specification of dimension “L” and install it onto mainshaft.

Specification of dimension “L”:

151.35 - 151.45 mm (5.9586 - 5.9626 in)

Mainshaft adjusting shims:

Refer to SDS, MT-94.

SMT713D

12. Position 4th main gear as shown in the figure, and install it onto

mainshaft.

SMT712DB

13. Install 4th main gear onto mainshaft.

CAUTION:

Do not reuse 4th main gear.

SMT714DB

14. Install 5th gear bushing with its flange surface facing the 4th

main gear side.
