MT-18

[RS6F51R]

TRANSAXLE ASSEMBLY

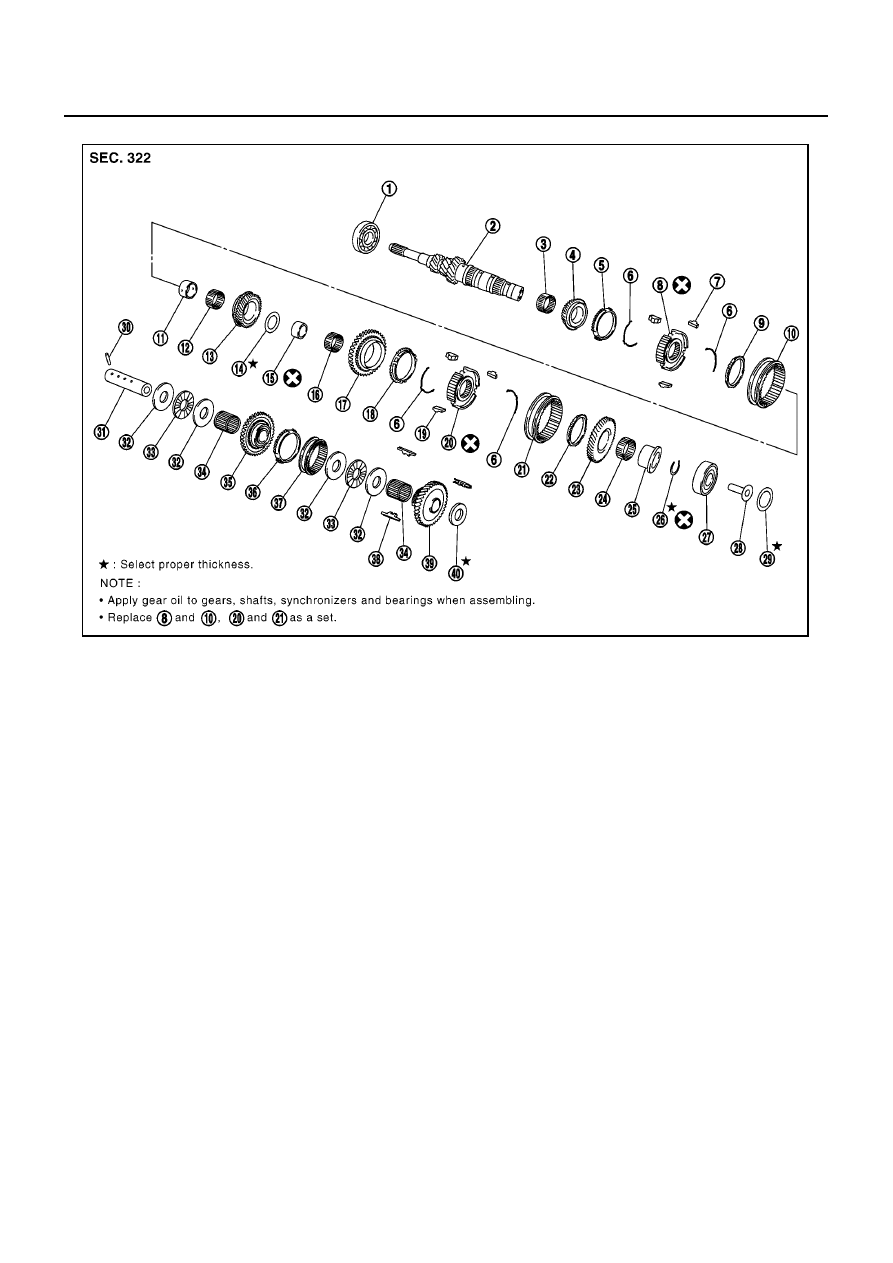

GEAR COMPONENTS

1.

Input shaft front bearing

2.

Input shaft

3.

Needle bearing

4.

3rd input gear

5.

3rd baulk ring

6.

Spread spring

7.

3rd & 4th shifting insert

8.

3rd & 4th synchronizer hub

9.

4th baulk ring

10.

3rd & 4th coupling sleeve

11.

Bushing

12. Needle bearing

13.

4th input gear

14. Thrust washer

15. Bushing

16.

Needle bearing

17. 5th input gear

18. 5th baulk ring

19.

5th & 6th shifting insert

20. 5th & 6th synchronizer hub

21. 5th & 6th coupling sleeve

22.

6th baulk ring

23. 6th input gear

24. Needle bearing

25.

Bushing

26. Snap ring

27. Input shaft rear bearing

28.

Oil channel

29. Input shaft rear bearing adjusting

shim

30. Retaining pin

31.

Reverse idler shaft

32. Thrust bearing washer

33. Thrust bearing

34.

Needle bearing

35. Reverse idler gear (Front)

36. Reverse baulk ring

37.

Reverse coupling sleeve

38. Insert spring

39. Reverse idler gear (Rear)

40.

Reverse idler gear adjusting shim

MCIA0143E

TRANSAXLE ASSEMBLY

MT-19

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

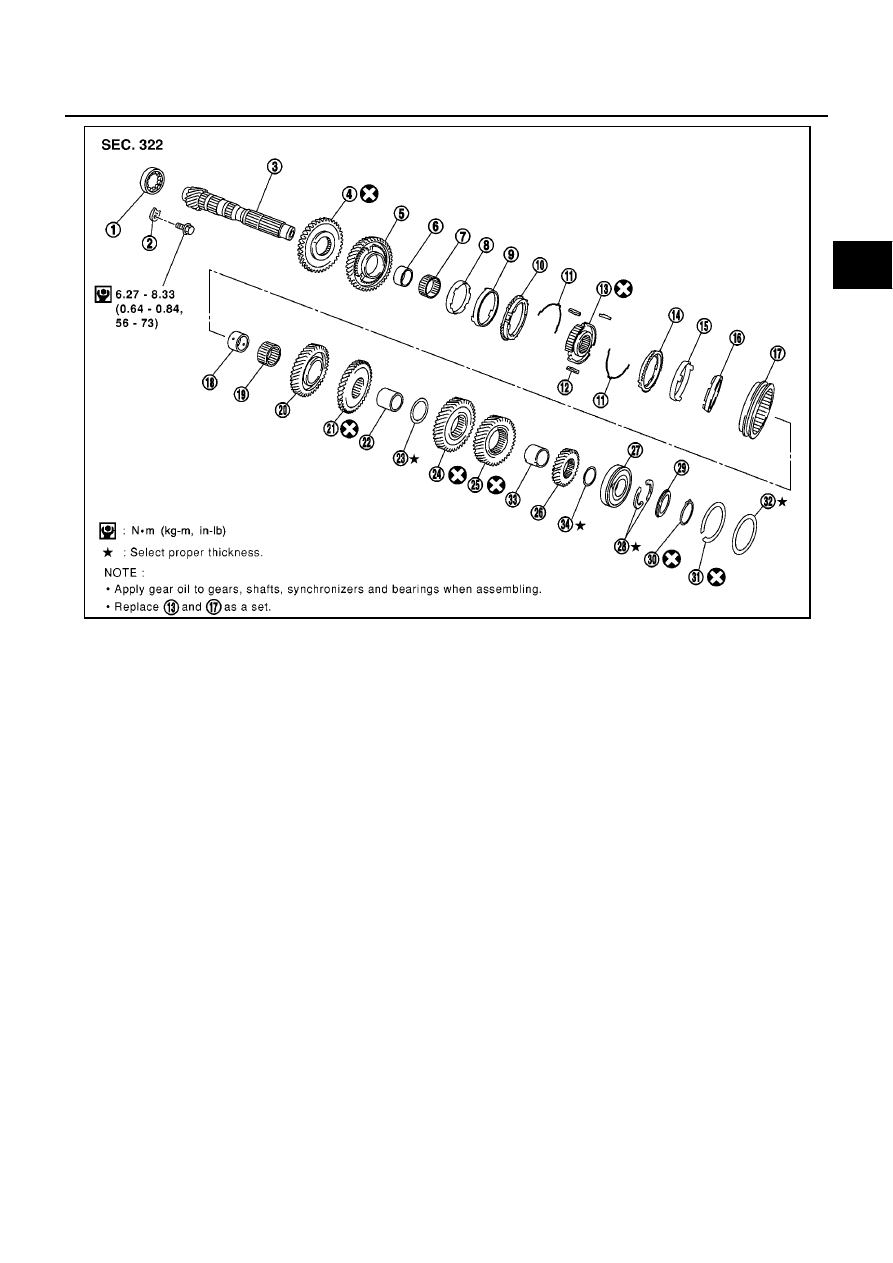

1.

Mainshaft front bearing

2.

Mainshaft bearing retainer

3.

Mainshaft

4.

Reverse main gear

5.

1st main gear

6.

Bushing

7.

Needle bearing

8.

1st inner baulk ring

9.

1st gear synchronizer cone

10. 1st outer baulk ring

11.

Spread spring

12. 1st & 2nd shifting insert

13. 1st & 2nd synchronizer hub

14. 2nd outer baulk ring

15. 2nd gear synchronizer cone

16. 2nd inner baulk ring

17. 1st & 2nd coupling sleeve

18. Bushing

19. Needle bearing

20. 2nd main gear

21. 3rd main gear

22. 3rd & 4th mainshaft spacer

23. 4th main adjusting shim

24. 4th main gear

25. 5th main gear

26. 6th main gear

27. Mainshaft rear bearing

28. Mainshaft C ring

29. C ring holder

30. Snap ring

31. Snap ring

32. Mainshaft rear bearing adjusting

shim

33. 5th & 6th mainshaft spacer

34. 6th main adjusting shim

SCIA0957E

MT-20

[RS6F51R]

TRANSAXLE ASSEMBLY

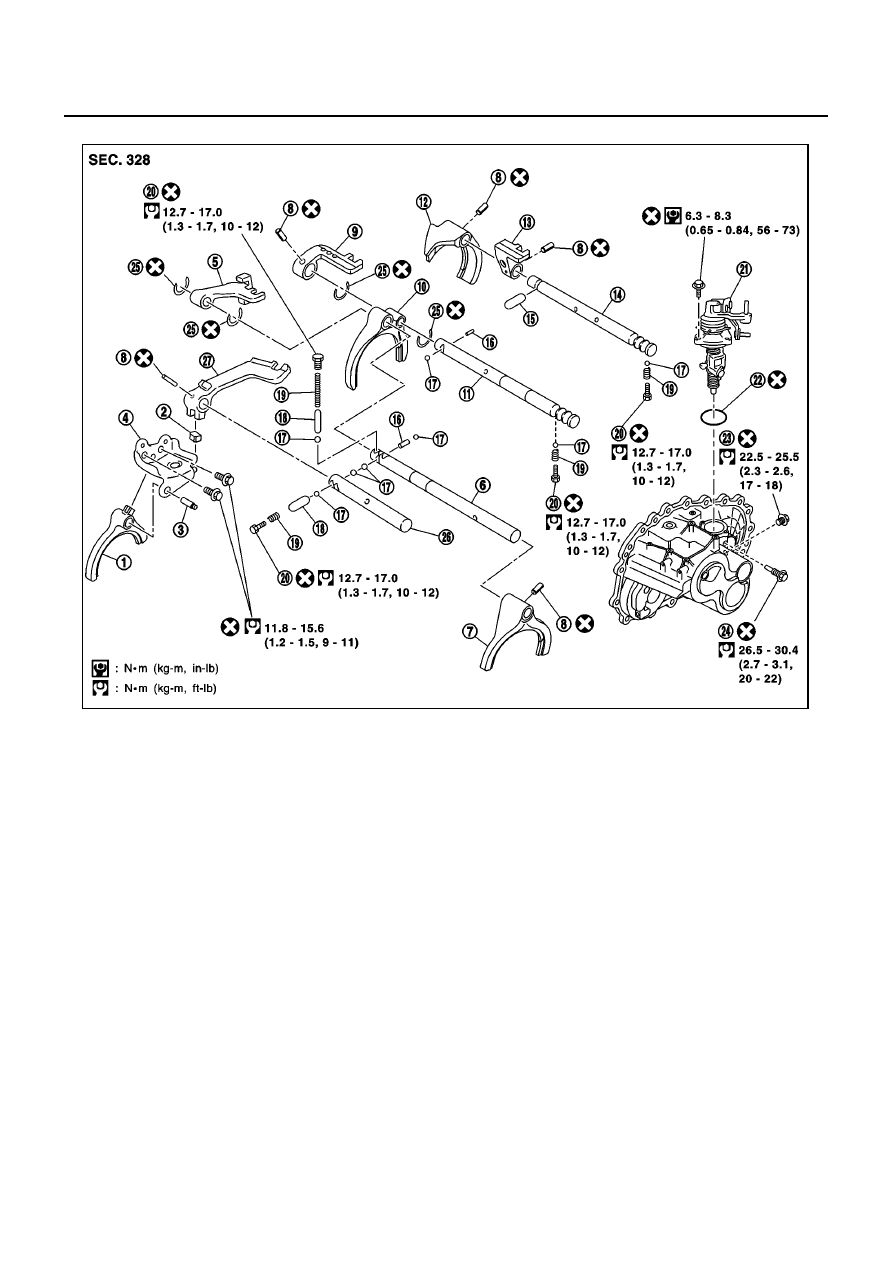

SHIFT CONTROL COMPONENTS

1.

Reverse shift fork

2.

Shifter cap

3.

Reverse fork rod

4.

Reverse lever assembly

5.

5th & 6th bracket

6.

5th & 6th fork rod

7.

5th & 6th shift fork

8.

Retaining pin

9.

3rd & 4th bracket

10. 3rd & 4th shift fork

11. 3rd & 4th fork rod

12. 1st & 2nd shift fork

13. 1st & 2nd bracket

14. 1st & 2nd fork rod

15. Shift check sleeve

16. Inter lock pin

17. Check ball

18. Shift check sleeve

19. Check spring

20. Check plug

21. Control assembly

22. O ring

23. Shift check

24. Stopper bolt

25. Stopper ring

26. Reverse bracket fork rod

27. Reverse bracket

SCIA0958E

TRANSAXLE ASSEMBLY

MT-21

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

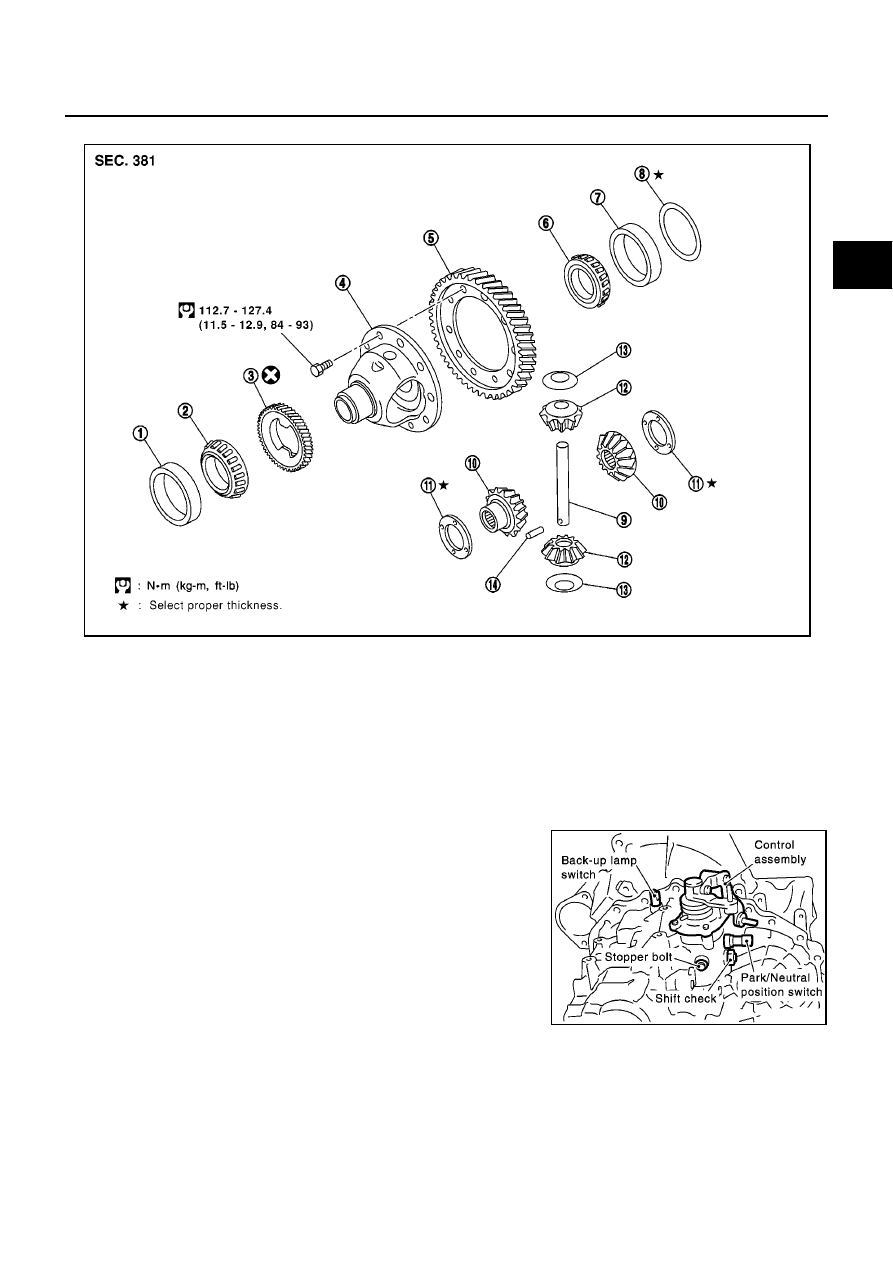

FINAL DRIVE COMPONENTS

Disassembly and Assembly

ECS0095V

DISASSEMBLY

1.

Remove drain plug and filler plug.

2.

Remove park/neutral position switch and back-up lamp switch.

3.

After removing shift check and stopper bolt, remove control
assembly.

1.

Differential side bearing outer race

2.

Differential side bearing

3.

Speedometer drive gear

4.

Differential case

5.

Final gear

6.

Differential side bearing

7.

Differential side bearing outer race

8.

Differential side bearing adjusting
shim

9.

Pinion mate shaft

10. Side gear

11. Side gear thrust washer

12. Pinion mate gear

13. Pinion mate gear washer

14. Retaining pin

SCIA0998E

SCIA0389E
