EM-176

[YD]

PRIMARY TIMING CHAIN

PRIMARY TIMING CHAIN

PFP:13028

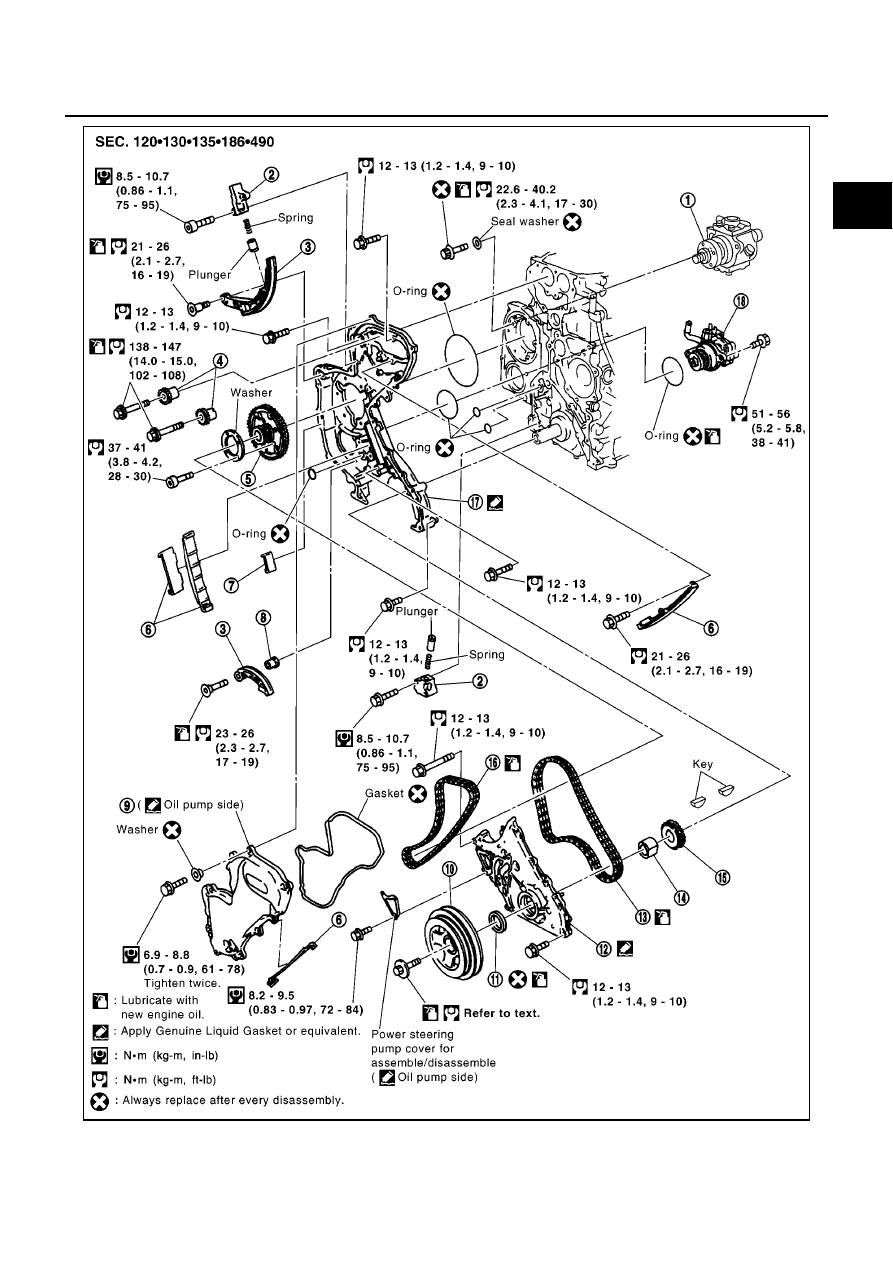

Removal and Installation

EBS00QFS

CAUTION:

●

After removing timing chain, do not turn crankshaft and camshaft separately, or valves will strike
piston heads.

●

When installing camshafts, chain tensioners, oil seals or other sliding parts, lubricate contacting
surfaces with new engine oil.

●

Apply new engine oil to parts marked in illustration before installation.

PRIMARY TIMING CHAIN

EM-177

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

MBIA0027E

1.

Fuel pump

2.

Chain tensioner

3.

Slack guide

4.

Camshaft sprocket

5.

Fuel pump sprocket

6.

Tension guide

EM-178

[YD]

PRIMARY TIMING CHAIN

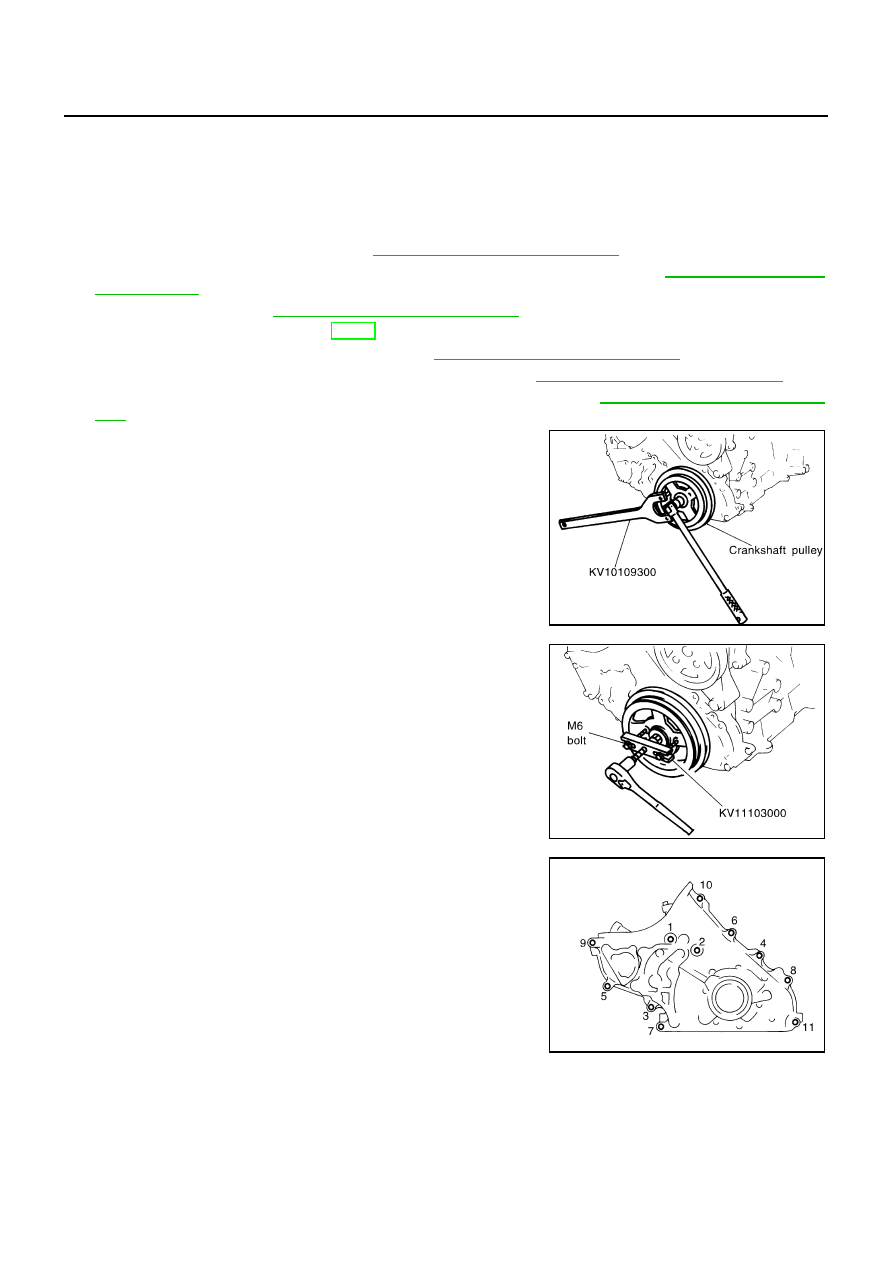

REMOVAL

1.

Remove engine and transaxle. Refer to

EM-197, "Removal and Installation"

.

2.

Remove transaxle from engine. place engine onto engine stand (SST). Refer to

EM-201, "Disassembly

and Assembly"

.

3.

Remove oil pan. Refer to

EM-137, "Removal and Installation"

.

4.

Remove oil filter bracket. Refer to LC-28, “Oil Filter Bracket”.

5.

Remove injection tube and fuel injector. Refer to

EM-147, "Removal and Installation"

.

6.

Remove secondary timing chain and associated parts. Refer to

EM-171, "Removal and Installation"

.

7.

When removing rear chain case, remove camshaft sprockets. Refer to

EM-162, "Removal and Installa-

tion"

.

8.

Remove crankshaft pulley.

a.

Hold crankshaft pulley with the pulley holder (SST).

b.

Loosen crankshaft pulley fixing bolt and pull out the bolt approx-
imately 10 mm (0.39 in).

c.

Using pulley puller (SST), remove crankshaft pulley.

●

Use two M6 bolts with approx. 60 mm (2.36 in) shank length
for securing crankshaft pulley.

9.

Remove oil pump housing.

●

Loosen bolts in the reverse order of that shown in the figure
and remove them.

●

Use seal cutter (SST) etc. for removal.

10. Remove front oil seal from oil pump housing.

●

Punch out the seal off from the back surface of the oil pump
using a flat-bladed screwdriver.

●

Be careful not to damage the oil pump housing.

7.

Chain guide

8.

Spacer

9.

Front chain case

10.

Crankshaft pully

11.

Front oil seal

12.

Oil pump housing

13.

Primary timing chain

14.

Oil pump drive spacer.

15.

Crankshaft sprocket

16.

Secondary timing chain

17.

Rear chain case

18.

Power steering pump

JEM131G

JEM132G

JEM133G

PRIMARY TIMING CHAIN

EM-179

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

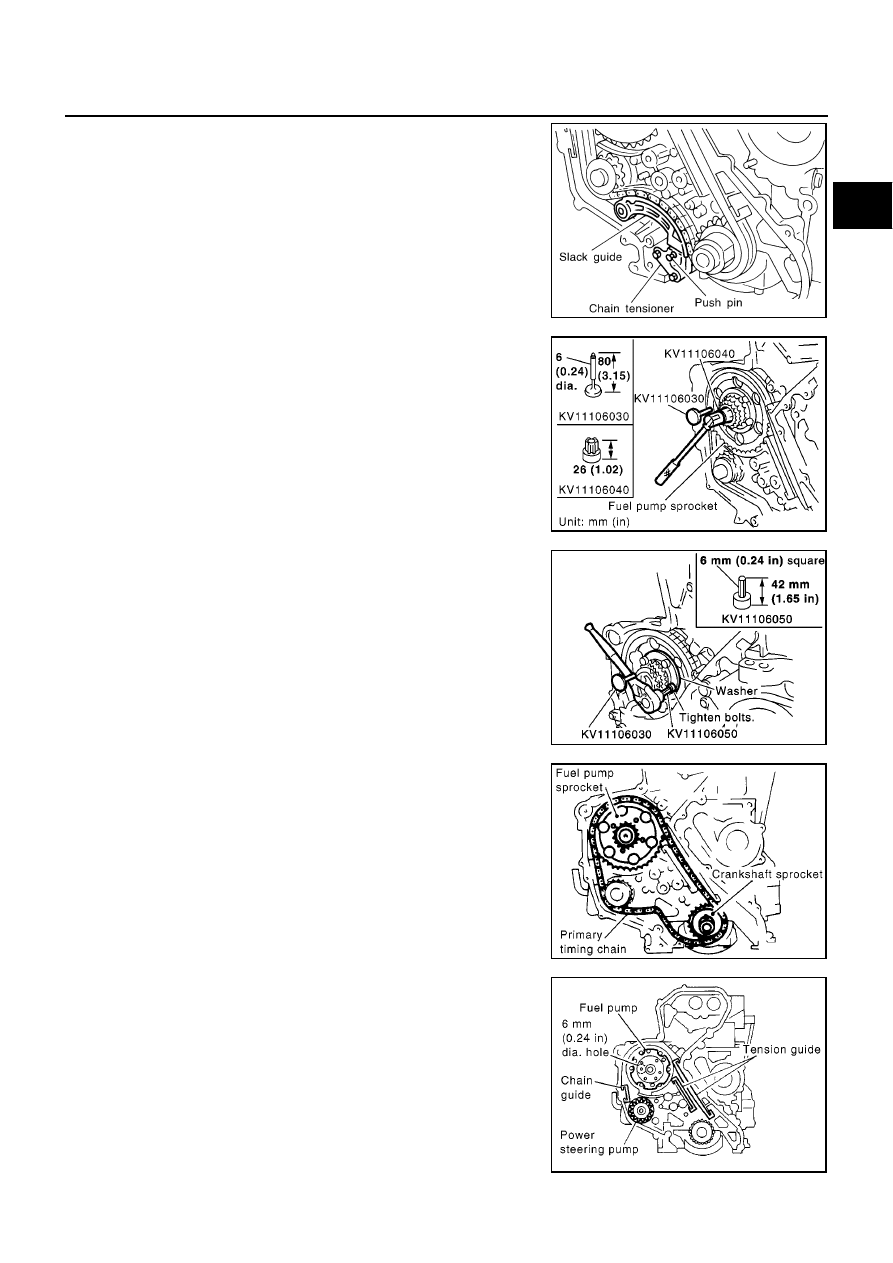

11. Remove chain tensioner.

●

When removing chain tensioner, push the sleeve of chain
tensioner and keep it pressed with a push pin, etc.

12. Remove timing chain slack guide.

13. Hold fuel pump sprocket and remove bolt.

a.

Insert positioning stopper pin (SST) into the hole 6 mm (0.24 in)
in the diameter on the fuel pump sprocket.

b.

Using a TORX wrench (SST), turn pump shaft little by little to
adjust the position of fuel pump sprocket so that the holes align.

c.

Push positioning stopper pin (SST) through fuel pump sprocket
to fuel pump body to hold pump sprocket, and remove bolt.

14. Remove primary timing chain with fuel pump sprocket and

crankshaft sprocket.

15. Remove chain guide and tension guides.

16. Remove fuel pump.

17. Remove power steering pump.

JEM134G

MBIA0049E

PBIC0945E

MBIA0079E

MBIA0080E
