Nissan Almera Tino V10. Manual - part 868

EM-128

[YD]

EXHAUST MANIFOLD AND TURBOCHARGER

EXHAUST MANIFOLD AND TURBOCHARGER

PFP:14004

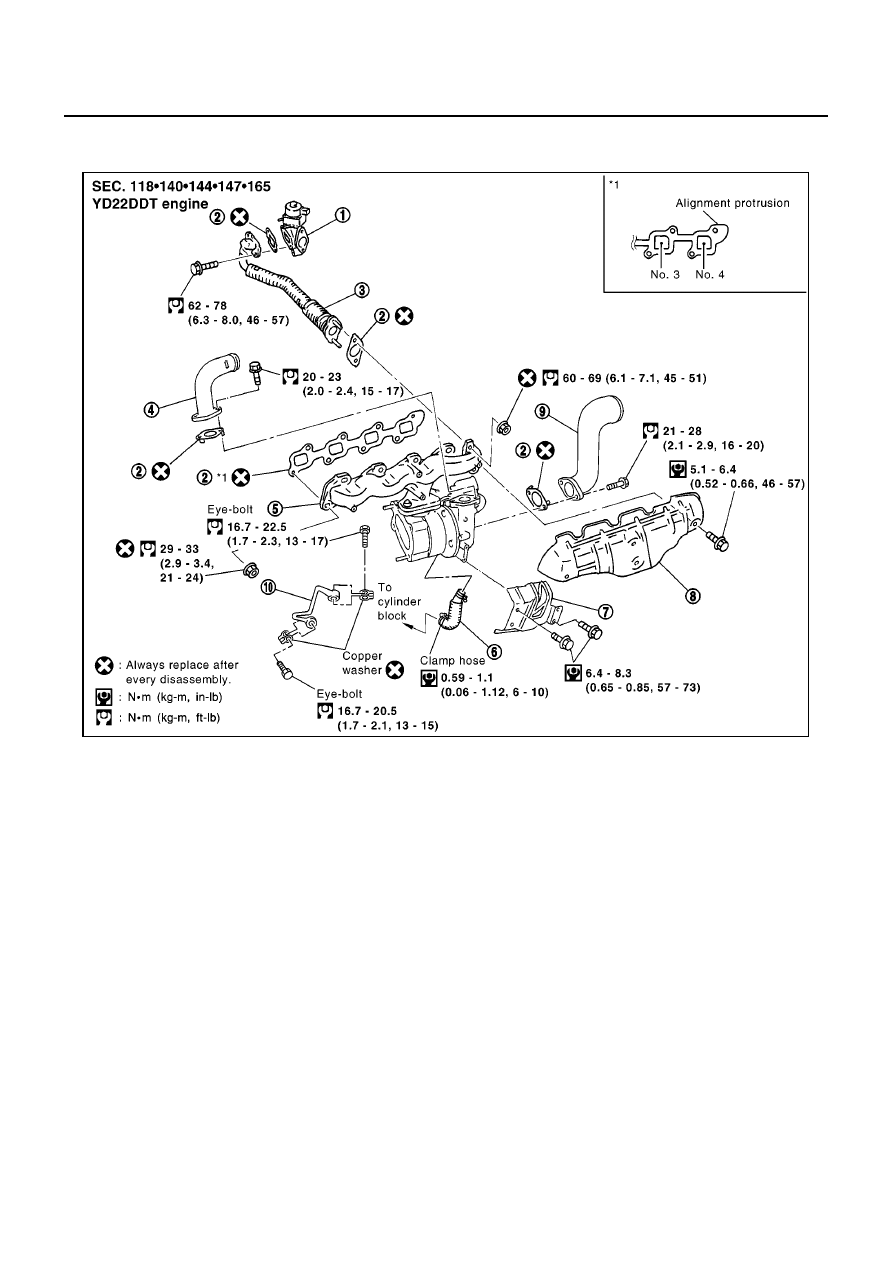

Removal and Installation

EBS00QFF

MBIA0005E

1.

Electronic EGR volume control valve 2.

Gasket

3.

EGR tube

4.

Air inlet pipe

5.

Exhaust manifold and turbocharger
assembly

6.

Oil return hose

7.

Turbo insulator

8.

Exhaust manifold insulator

9.

Air inlet pipe

10.

Oil feed tube

EXHAUST MANIFOLD AND TURBOCHARGER

EM-129

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

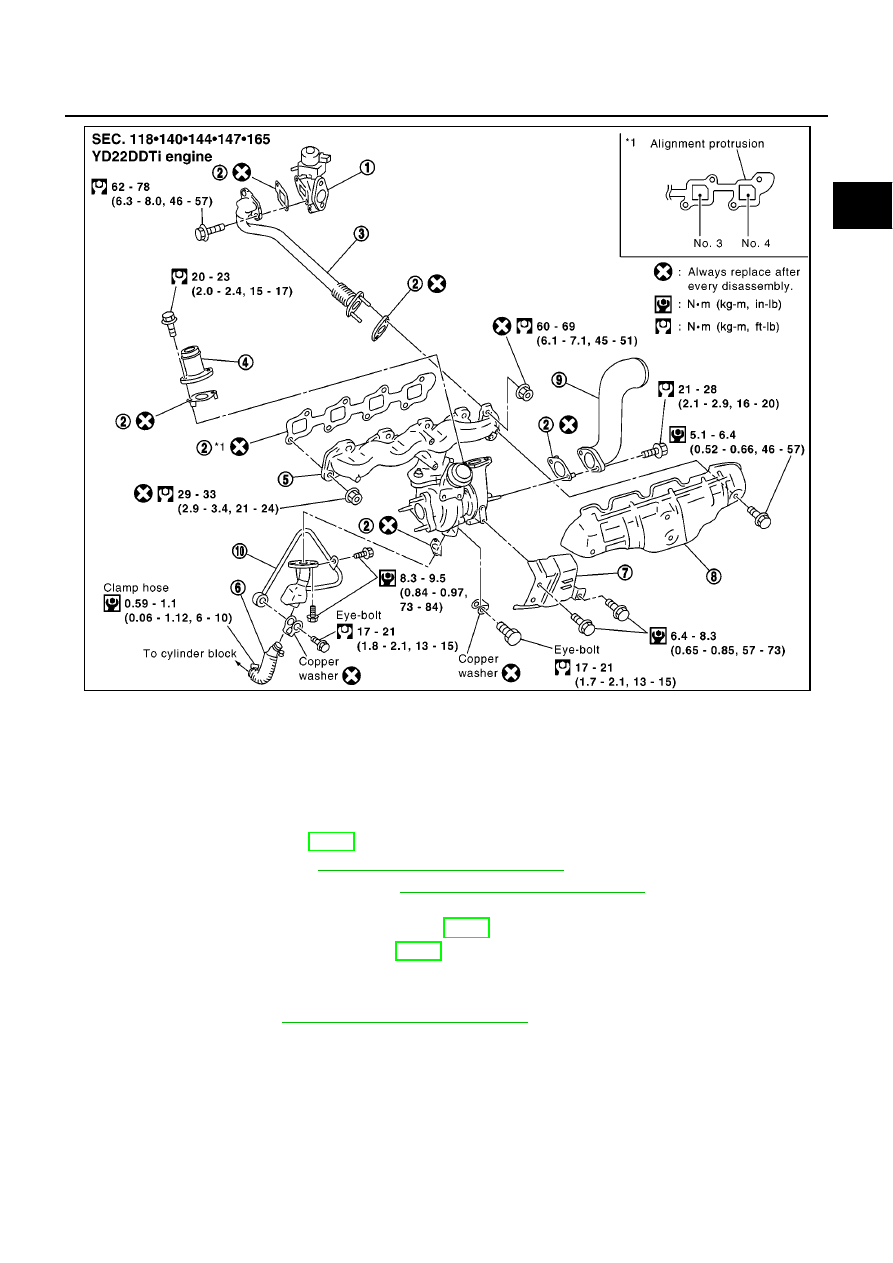

REMOVAL

1.

Drain engine coolant. Refer to LC-40, “Changing Engine Coolant”.

2.

Remove engine cover. Refer to

EM-160, "Removal and Installation"

.

3.

Remove air duct and air inlet pipe. Refer to

EM-119, "Removal and Installation"

.

4.

Remove engine undercover.

5.

Remove radiator upper and lower hoses. Refer to LC-39, “Radiator”.

6.

Remove radiator and radiator fan. Refer to LC-39, “Radiator”.

7.

Remove air inlet pipe.

8.

Disconnect exhaust front tube.

9.

Remove catalyst. Refer to

EM-126, "Removal and Installation"

.

10. Remove exhaust manifold cover.

11. Remove insulator.
12. Each wiring and piping (disconnect/move)

1.

Electronic EGR volume control valve 2.

Gasket

3.

EGR tube

4.

Air inlet pipe

5.

Exhaust manifold and turbocharger
assembly

6.

Oil return hose

7.

Turbo insulator

8.

Exhaust manifold insulator

9.

Air inlet pipe

10.

Oil feed tube, oil return tube

MBIA0006E

EM-130

[YD]

EXHAUST MANIFOLD AND TURBOCHARGER

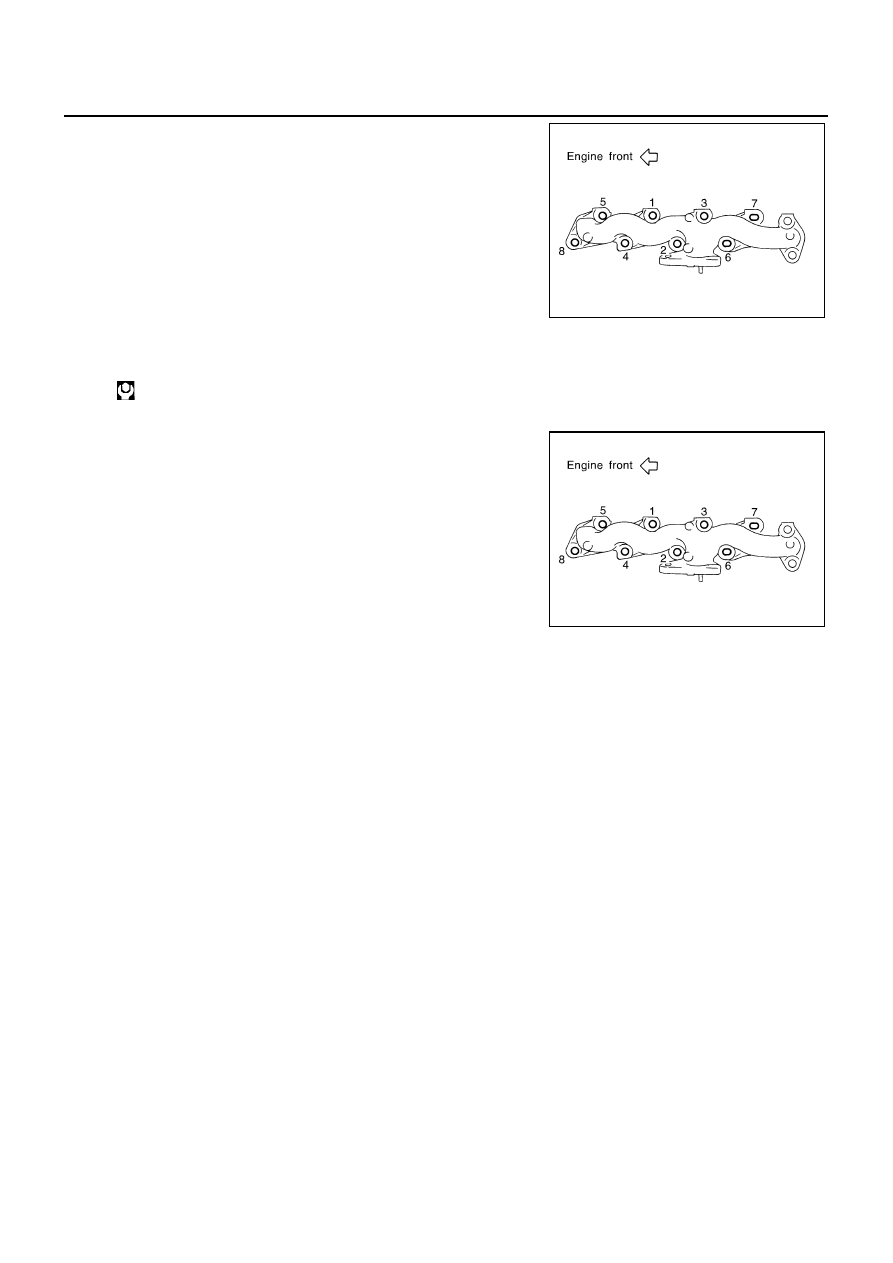

13. Loosen exhaust manifold mounting nuts in the reverse order

specified in the figure.

14. Rotate the exhaust manifold and turbocharger assembly so that

the rear side (EGR tube mounting side) faces upward. And then
pull out the assembly from between the engine and the air con-
ditioning piping.

CAUTION:

Be careful not to deform each turbocharger piping when pulling
out the assembly.

INSTALLATION

●

When a stud bolt is pulled out, tighten it to the following torque:

●

Tighten the exhaust manifold mounting nuts in the following procedure:

1.

Tighten the nuts in the order specified in the figure.

2.

Re-tighten the nuts 1 to 4.

3.

Install the gasket so that the alignment protrusion faces the No.
4 port.

4.

Install in reverse order of removal.

INSPECTION AFTER INSTALLATION

Start engine and raise engine speed to check no exhaust emission leaks.

JEM266G

: 12.7 - 16.7 N·m (1.3 - 1.7 kg-m, 9 - 12 ft-lb)

JEM266G

EXHAUST MANIFOLD AND TURBOCHARGER

EM-131

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

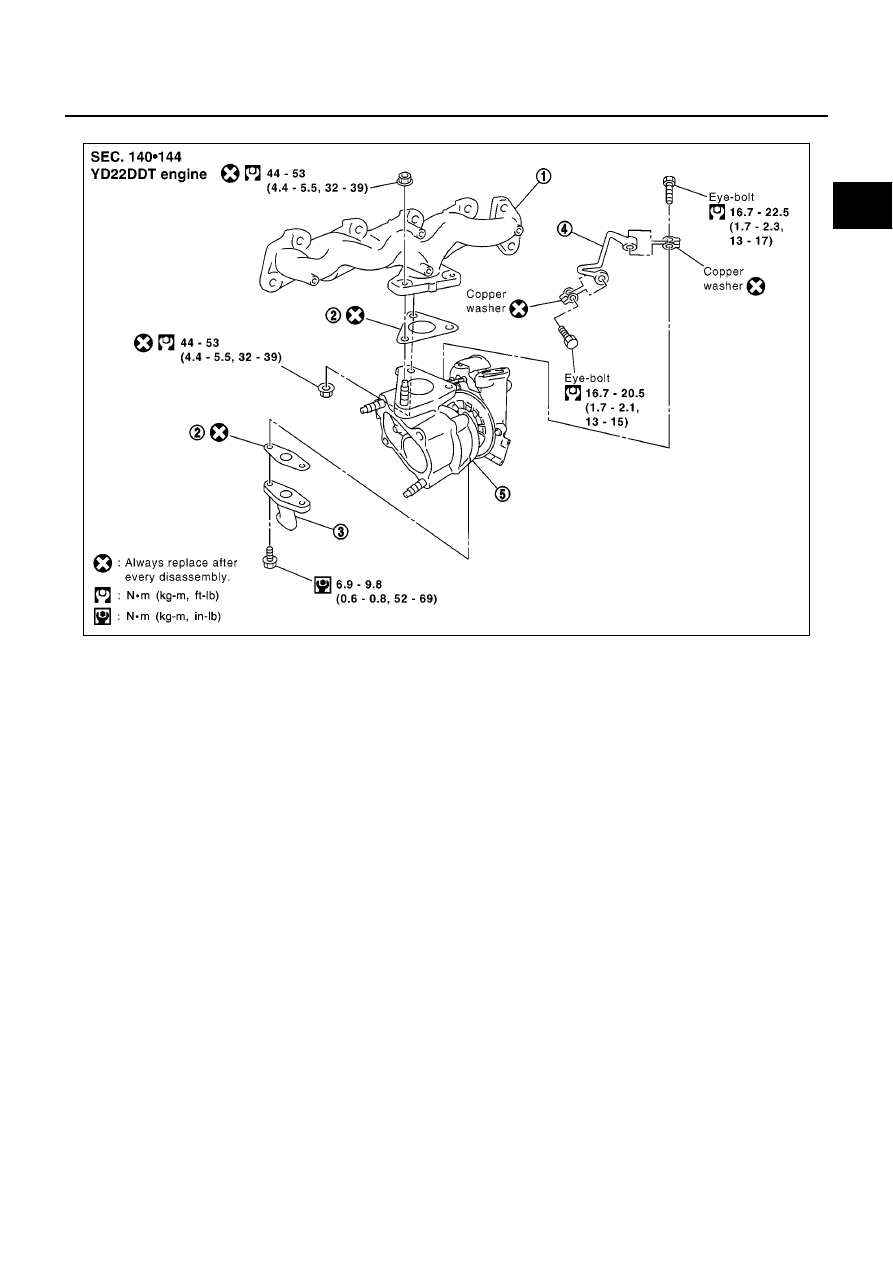

Disassembly and Assembly

EBS00QFG

MBIA0007E

1.

Exhaust manifold

2.

Gasket

3.

Oil return tube

4.

Oil feed tube

5.

Turbocharger
