CYLINDER BLOCK

How to Select Piston and Bearing

EBS00QET

DESCRIPTION

*For the service parts, the grade for fitting cannot be selected between a piston pin and a connecting rod.

(Only 0 grade is available.) The information at the shipment from the plant is described as a reference.

●

The identification grade stamped on each part is the grade for the dimension measured in new condition.
This grade cannot apply to reused parts.

●

For reused or repaired parts, measure the dimension accurately. Determine the grade by comparing the
measurement with the values of each selection table.

●

For details of the measurement method of each part, the reuse standards and the selection method of the
selective fitting parts, refer to the text.

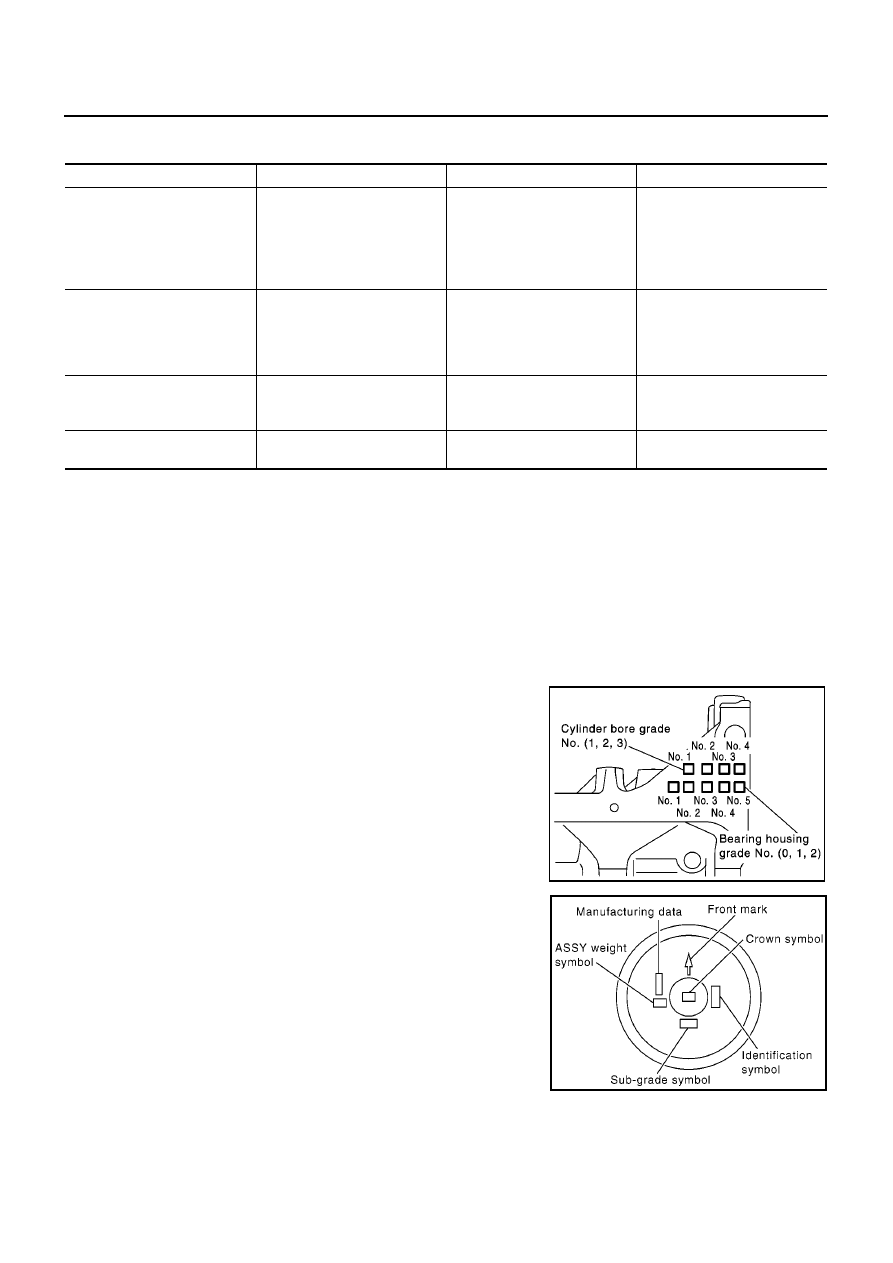

HOW TO SELECT PISTON
When New Cylinder Block is Used

●

Check the cylinder bore grade (1,2 or 3) on rear lower surface of
cylinder block, and select a piston of the same grade.

When Cylinder Block is Reused

1.

Measure the cylinder block bore inner diameter.

Selection points

Selection parts

Selection items

Selection methods

Between cylinder block to
crankshaft

Main bearing

Main bearing grade (bearing
thickness)

Determined by match of cylin-
der block bearing housing
grade (inner diameter of hous-
ing) and crankshaft journal
grade (outer diameter of jour-
nal)

Between crankshaft to connect-
ing rod

Connecting rod bearing

Connecting rod bearing grade
(bearing thickness)

Connecting rod bearing grade
= crankshaft pin grade (outer
diameter of pin). No grade
exists for inner diameter to con-
necting rod large end.

Between cylinder block to pis-
ton

Piston and piston pin assembly
The piston is available together
with piston pin as an assembly.

Piston grade (piston outer
diameter)

Piston grade = cylinder bore
grade (inner diameter of bore)

*Between piston to connecting
rod

—

—

—

PBIC0598E

YEM056

CYLINDER BLOCK

EM-85

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

2.

Determine the bore grade by comparing the measurement with the values under the cylinder bore inner
diameter of the “Piston Selection Table”. Select the piston of the same grade.

Piston Selection Table

Unit: mm (in)

CAUTION:

No stamp mark is only applied to piston side.

NOTE:

●

The piston is available together with piston pin as an assembly.

●

The piston pin (piston pin bore) grade is provided only for the parts installed at the plant. For service parts,
no grades can be selected. (Only 0 grade is available.)

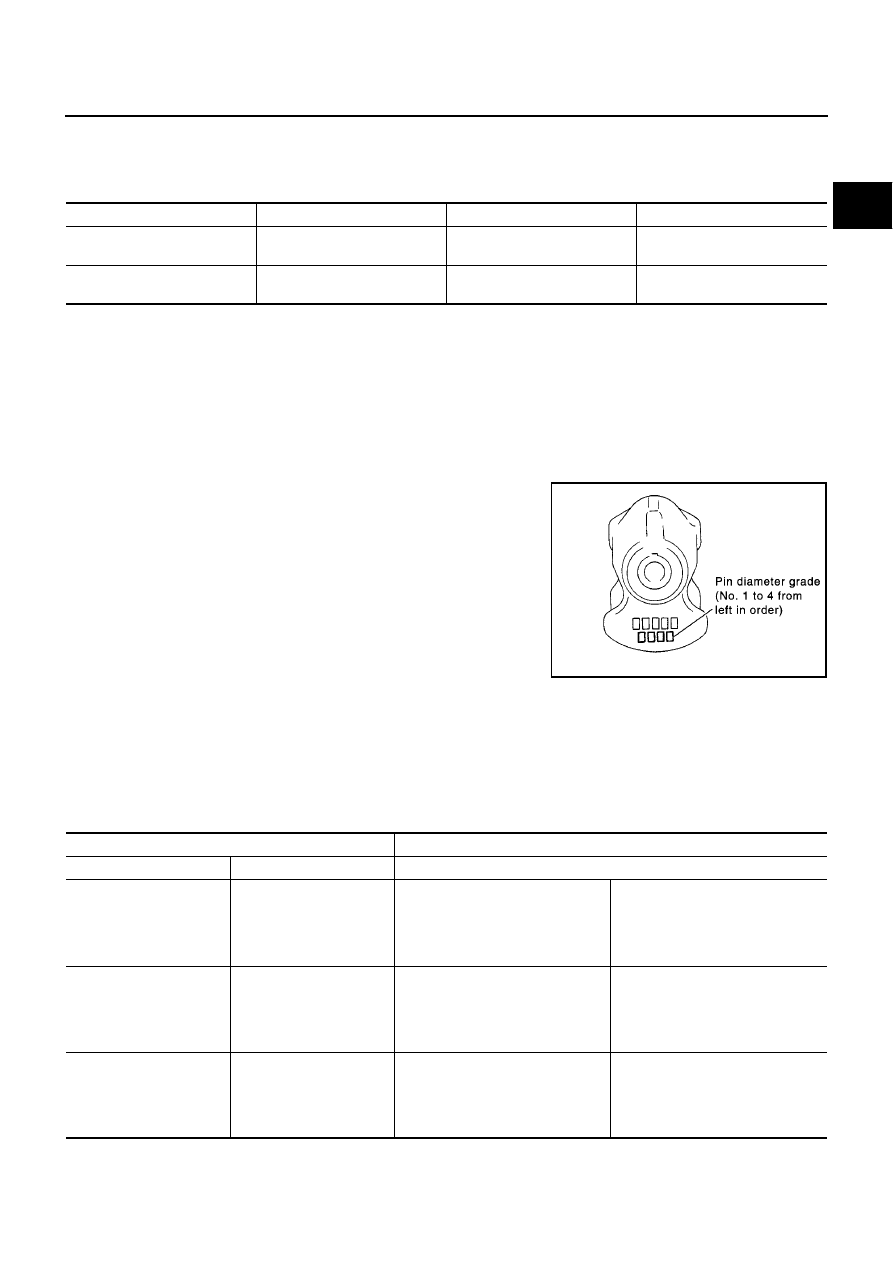

HOW TO SELECT CONNECTING ROD BEARING
When New Connecting Rod and Crankshaft are Used

●

Compare the pin diameter grade (0, 1 or 2) of the crankshaft on
front surface with the values of the selection table of connecting
rod bearing.

NOTE:
There is no grading for connecting rod big end.

When Crankshaft and Connecting Rod are Reused

1.

Confirm connecting rod big end inner diameter is within the standard.

2.

Measure the pin outer diameter of the crankshaft.

3.

Find measured dimension in “Crankshaft pin outer diameter” column in selective-fit service parts table,
and select connecting rod bearing of same grade number.

Connecting Rod Bearing Selection Table

Unit: mm (in)

Grade number (Mark)

1

2 (or no punching)

3

Inner diameter of cylinder bore

80.000 - 80.010

(3.1496 - 3.1500)

80.010 - 80.020

(3.1500 - 3.1504)

80.020 - 80.030

(3.1504 - 3.1508)

Outer diameter of piston

79.965 - 79.975

(3.1482 - 3.1486)

79.975 - 79.985

(3.1486 - 3.1490)

79.985 - 79.995

(3.1490 - 3.1494)

PBIC0606E

Connecting rod big end ID

43.000 - 43.013 (1.6929 - 1.6934)

Crankshaft pin OD

Grade (punched)

0 (no punching)

39.968 - 39.974

(1.5735 - 1.5738)

0

●

Bearing grade No.

●

Bearing thickness

●

Oil clearance

●

Identification color

STD 0

1.503 - 1.506 (0.0592 - 0.0593)
0.014 - 0.039 (0.0006 - 0.0015)

Black

39.962 - 39.968

(1.5733 - 1.5735)

1

●

Bearing grade No.

●

Bearing thickness

●

Oil clearance

●

Identification color

STD 1

1.506 - 1.509 (0.0593 - 0.0594)
0.014 - 0.039 (0.0006 - 0.0015)

Red

39.956 - 39.962

(1.5731 - 1.5733)

2

●

Bearing grade No.

●

Bearing thickness

●

Oil clearance

●

Identification color

STD 2

1.509 - 1.512 (0.0594 - 0.0595)
0.014 - 0.039 (0.0006 - 0.0015)

Green

EM-86

[QG]

CYLINDER BLOCK

Undersize Bearings Usage Guide

●

When the specified oil clearance is not obtained with standard size connecting rod bearings, use under-
size (US) bearings.

●

When using undersize bearing, measure the bearing inner diameter with bearing installed, and grind the
crankshaft pin so that the oil clearance satisfies the standard.

Bearing undersize table

Unit: mm (in)

CAUTION:

In grinding the crankshaft pin to use undersize bearings, keep
the fillet R (All crankshaft pins).

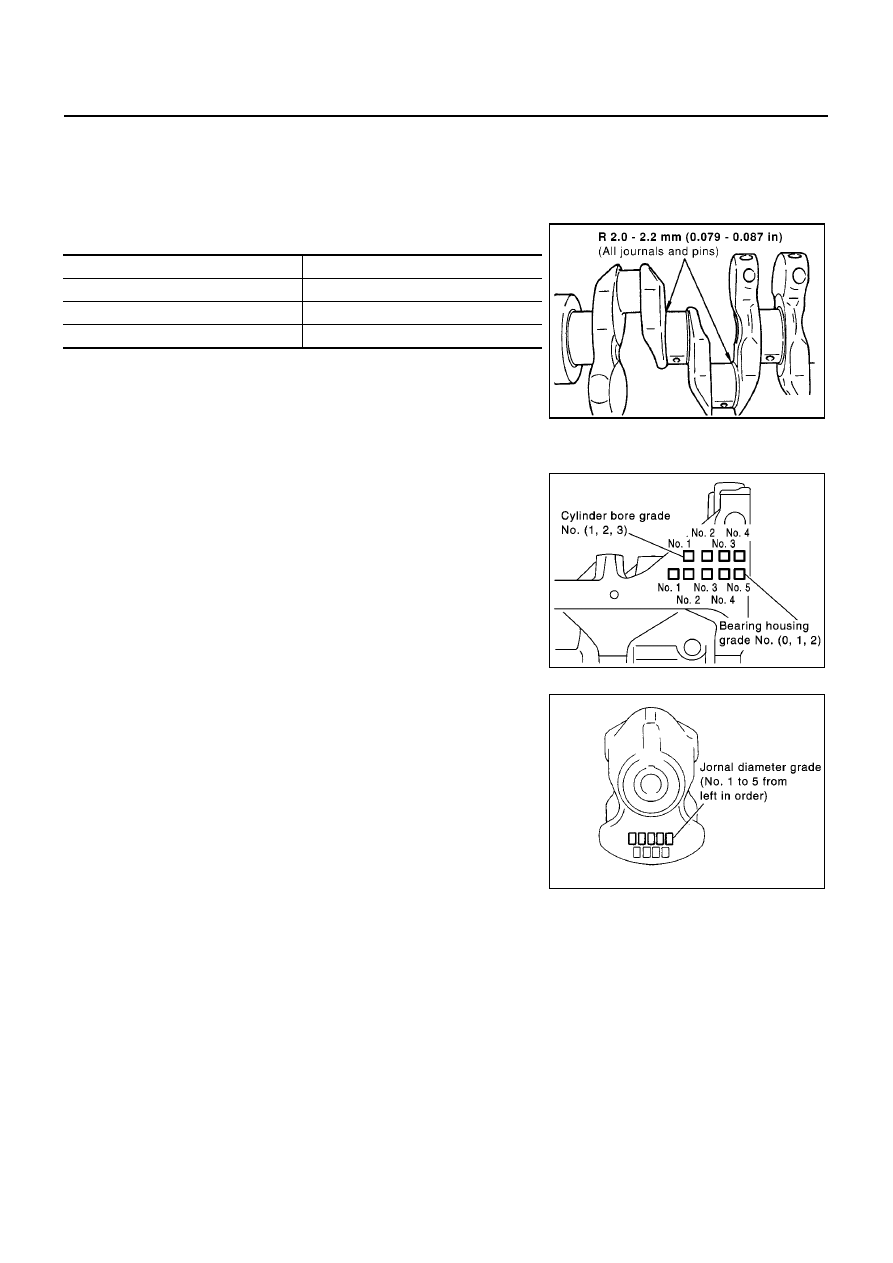

HOW TO SELECT MAIN BEARING
When New Cylinder Block and Crankshaft are Used

1.

Apply main bearing housing grade (0, 1 or 2) on bottom of cylin-
der block banks to row in main bearing selection table.

2.

Apply journal diameter grade (0, 1 or 2) on crankshaft front to
column in main bearing selection table.

3.

Select main bearing (STD 0 - 4) at the point where selected row
and column meet in following main bearing selection table.

When Cylinder Block and Crankshaft are Reused

1.

Measure dimension of main bearing housing on cylinder block.

2.

Find measured dimension in “Cylinder block main bearing housing inner diameter” row in following main
bearing selection table.

3.

Measure crankshaft journal diameter.

4.

Find measured dimension in “Crankshaft journal outer diameter” column in following main bearing selec-
tion table.

5.

Select main bearing (STD 0 - 4) at the point where selected row and column meet in following main bear-
ing selection table.

Size

Thickness

US 0.08 (0.0031)

1.542 - 1.546 (0.0607 - 0.0609)

US 0.12 (0.0047)

1.562 - 1.566 (0.0615 - 0.0617)

US 0.25 (0.0098)

1.627 - 1.631 (0.0641 - 0.0642)

PBIC0491E

PBIC0598E

PBIC0607E

CYLINDER BLOCK

EM-87

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

Main Bearing Selection Table

Unit: mm (in)

Use Undersize Bearing Usage Guide

●

Use undersize (US) bearing when oil clearance with standard size main bearing is not within specification.

●

When using undersize (US) bearing, measure the bearing inner diameter with bearing installed, and grind
journal until oil clearance falls within specification.

Bearing undersize table

Unit: mm (in)

CAUTION:

Keep fillet R when grinding crankshaft journal in order to use
undersize bearing (All journals).

Inspection After Disassembly

EBS00QEU

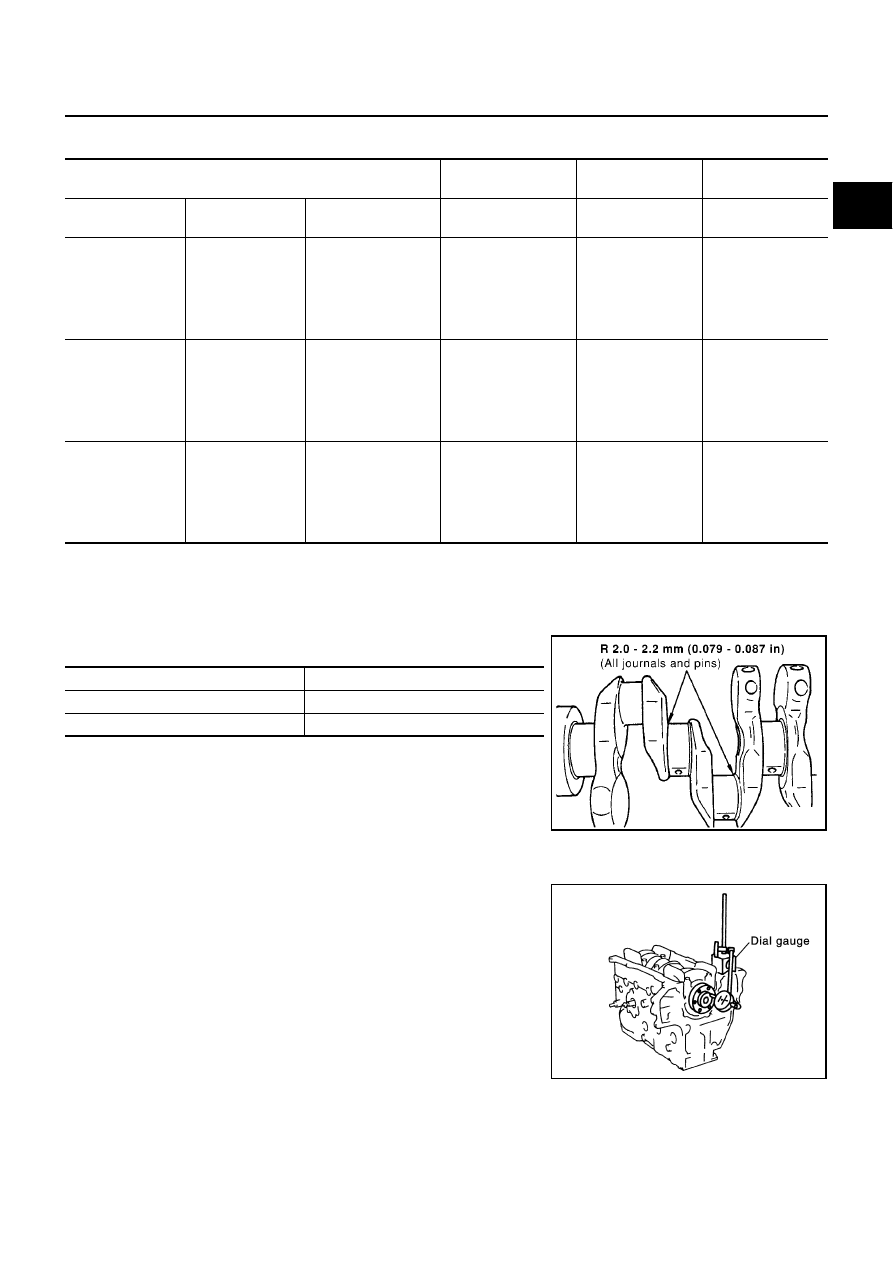

CRANKSHAFT SIDE CLEARANCE

●

Using a dial gauge, measure the clearance between the thrust
bearings and the crankshaft arm when the crankshaft is moved
fully forward or backward.

●

If the measured value exceeds the limit, replace the thrust bear-
ings, and measure again. If it still exceeds the limit, replace the
crankshaft also.

Connecting block main bearing housing ID

53.644 - 53.652

(2.1120 - 2.1123)

53.652 - 53.660

(2.1123 - 2.1126)

53.660 - 53.668

(2.1126 - 2.1129)

Crankshaft journal

OD

Grade

(punched)

0

1

2

49.956 - 49.964

(1.9668 - 1.9671)

0

●

Bearing grade No.

●

Bearing thickness

●

Oil clearance

●

Identification color

STD 0

1.826 - 1.830

(0.0719 - 0.0720)

0.020 - 0.044

(0.0008 - 0.0017)

Black

STD 1

1.830 - 1.834

(0.0720 - 0.0722)

0.020 - 0.044

(0.0008 - 0.0017)

Red

STD 2

1.834 - 1.838

(0.0722 - 0.0724)

0.020 - 0.044

(0.0008 - 0.0017)

Green

49.948 - 49.956

(1.9665 - 1.9668)

1

●

Bearing grade No.

●

Bearing thickness

●

Oil clearance

●

Identification color

STD 1

1.830 - 1.834

(0.0720 - 0.0722)

0.020 - 0.044

(0.0008 - 0.0017)

Red

STD 2

1.834 - 1.838

(0.0722 - 0.0724)

0.020 - 0.044

(0.0008 - 0.0017)

Green

STD 3

1.838 - 1.842

(0.0724 - 0.0725)

0.020 - 0.044

(0.0008 - 0.0017)

Yellow

49.940 - 49.948

(1.9661 - 1.9665)

2

●

Bearing grade No.

●

Bearing thickness

●

Oil clearance

●

Identification color

STD 2

1.834 - 1.838

(0.0722 - 0.0724)

0.020 - 0.044

(0.0008 - 0.0017)

Green

STD 3

1.838 - 1.842

(0.0724 - 0.0725)

0.020 - 0.044

(0.008 - 0.0017)

Yellow

STD 4

1.842 - 1.846

(0.0725 - 0.0727)

0.020 - 0.044

(0.0008 - 0.0017)

Blue

Size

Thickness

US 0.25 (0.0098)

1.960 - 1.964 (0.0722 - 0.0773)

US 0.50 (0.0197)

2.085 - 2.089 (0.0821 - 0.0822)

PBIC0491E

Standard

: 0.060 - 0.260 mm (0.0024 - 0.0102 in)

Limit

: 0.3 mm (0.012 in)

PBIC0608E
