NO FUEL INFORMATION IS DISPLAYED/NO WARNING
MESSAGE IS DISPLAYED

=NLEL0687S15

1

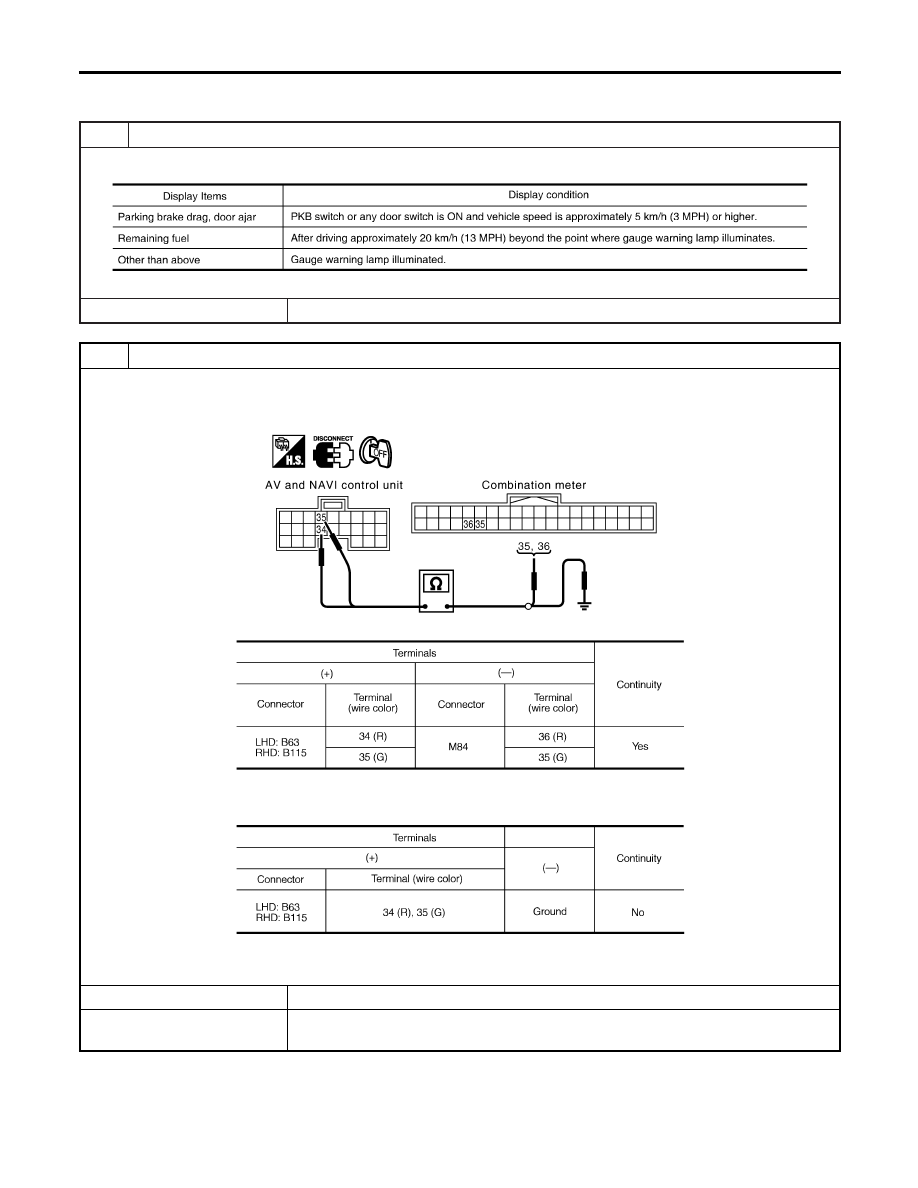

CHECK DISPLAY CONDITIONS

Check display conditions for all warning screens.

MTBL1549

©

GO TO 2.

2

HARNESS CHECK

1. Turn the ignition switch OFF.
2. Disconnect connectors of combination meter and AV and NAVI control unit.
3. Check continuity between AV and NAVI control unit and combination meter.

YEL401E

MTBL1752

4. Check continuity between AV and NAVI control unit and ground.

MTBL1753

OK or NG

OK

©

GO TO 3.

NG

©

I

Repair harness.

I

Check connector housings for disconnected or loose terminals.

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-444

3

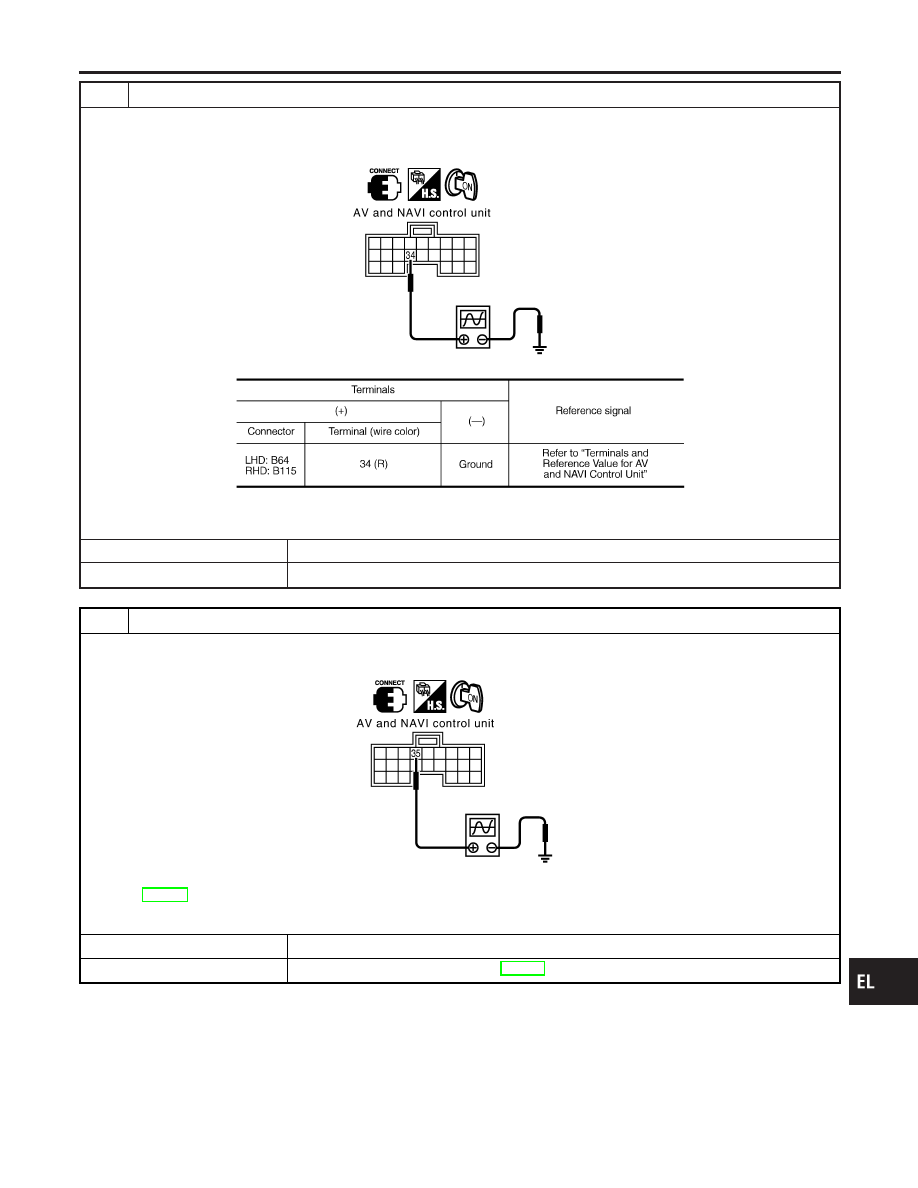

COMMUNICATION SIGNAL (AV-ME) CHECK

1. Connect connectors of combination meter and AV and NAVI control unit.
2. Turn the ignition switch ON.
3. Check voltage signal between AV and NAVI control unit terminal 34 (R) and ground.

YEL402E

MTBL1754

OK or NG

OK

©

GO TO 4.

NG

©

Replace AV and NAVI control unit.

4

COMMUNICATION SIGNAL (ME-AV) CHECK

1. Turn ignition switch to ON and display “VEHICLE ELECTRONIC SYSTEMS” screen.
2. Check voltage signal between AV and NAVI control unit harness connector M96 terminal 35 (G) and ground.

YEL403E

35 (G)-ground:

EL-400, “Terminals and Reference Value for AV and NAVI Control Unit”

OK or NG

OK

©

Replace AV and NAVI control unit.

NG

©

Check combination meter system. EL-107, “Combination Meter Self-Diagnosis”.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-445

PREVIOUS CONDITIONS ARE NOT STORED

NLEL0687S16

1

BATTERY POWER CHECK

I

Check AV and NAVI control unit battery power.
Refer to EL-417, “Power Supply and Ground Circuit Check”.

OK or NG

OK

©

Replace AV and NAVI control unit.

NG

©

Check AV and NAVI control unit battery power system harness.

RADIO WAVE FROM THE GPS SATELLITE IS NOT
RECEIVED

NLEL0687S17

1

ENVIRONMENT CHECK

I

Check if any metal object that intercepts radio waves or an object that emits radio waves (such as a portable phone) is
located near the GPS antenna. Check if the vehicle is shielded by a building.

OK or NG

OK

©

I

System is normal.
The GPS antenna may not be able to receive radio waves from the GPS satellite if it
is shielded by metal object or an object emitting radio waves is placed near it.

NG

©

GO TO 2.

2

SELF-DIAGNOSIS

I

Refer to EL-408, “Self-Diagnosis Mode”.

OK or NG

OK

©

Replace GPS antenna.

NG

©

Check the applicable parts.

DISPLAY DOES NOT CHANGE WHEN SCREEN
ADJUSTMENT IS PERFORMED

NLEL0687S18

1

CHECK SYMPTOM

Do other systems operate properly?

Do operate.

©

Replace the display unit.

Do not operate.

©

Check the problem again.

DAY/NIGHT DISPLAY SWITCHING IS NOT DONE.
NIGHT ILLUMINATION FOR AV AND NAVI CONTROL
UNIT DOES NOT ILLUMINATE

NLEL0687S19

1

VEHICLE SIGNAL CHECK

1. Start the engine.
2. Diagnose the following items with EL-412, “VEHICLE SIGNALS” in CONFIRMATION/ADJUSTMENT mode.

<Lamp signals>

Lighting switch position 1: ON
Lighting switch OFF: OFF

OK or NG

OK

©

Replace AV and NAVI control unit.

NG

©

EL-424, “Illumination Control Signal Check”.

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-446

ON MULTIFUNCTION SWITCH, A SPECIFIC SWITCH
DOES NOT OPERATE IN ALL CONDITIONS

NLEL0687S20

1

Replace multifunction switch.

©

DRIVING INFORMATION IS INACCURATE.
MAINTENANCE INFORMATION IS INACCURATE

NLEL0687S21

1

VEHICLE SPEED SIGNAL INSPECTION

Check vehicle speed signal. EL-423, “Vehicle Speed Signal Check”.

OK or NG

OK

©

Replace AV and NAVI control unit.

NG

©

Check combination meter system. EL-107, “Combination Meter Self-Diagnosis”

SYSTEM DOES NOT START

NLEL0687S22

1

INSPECT POWER SYSTEM

Inspect power system of AV and NAVI control unit. EL-417, “Power Supply and Ground Circuit Check”.

OK or NG

OK

©

Replace AV and NAVI control unit.

NG

©

Malfunction in power system of AV and NAVI control unit

THE CURRENT POSITION MARK IS IN THE WRONG
PLACE

NLEL0687S23

1

INSPECT POWER SYSTEM.

I

EL-450, “Example of Symptoms Judged Not Malfunction?”

Yes or No

Yes

©

The limit of the navigation location detection capability has been reached.

No

©

GO TO 2.

2

SELF-DIAGNOSIS

I

Perform EL-408, “Self-Diagnosis Mode”.

OK or NG

OK

©

GO TO 3.

NG

©

Check the applicable parts.

3

ERROR RECORD DIAGNOSIS

I

Is there an error listed in EL-414, “HISTORY OF ERRORS” in “CONFIRMATION/ADJUSTMENT” mode?

Yes or No

Yes

©

EL-414, “DIAGNOSIS BY HISTORY OF ERRORS”.

No

©

GO TO 4.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)
