Nissan Almera Tino V10. Manual - part 721

Trouble Diagnoses

NLEL0465

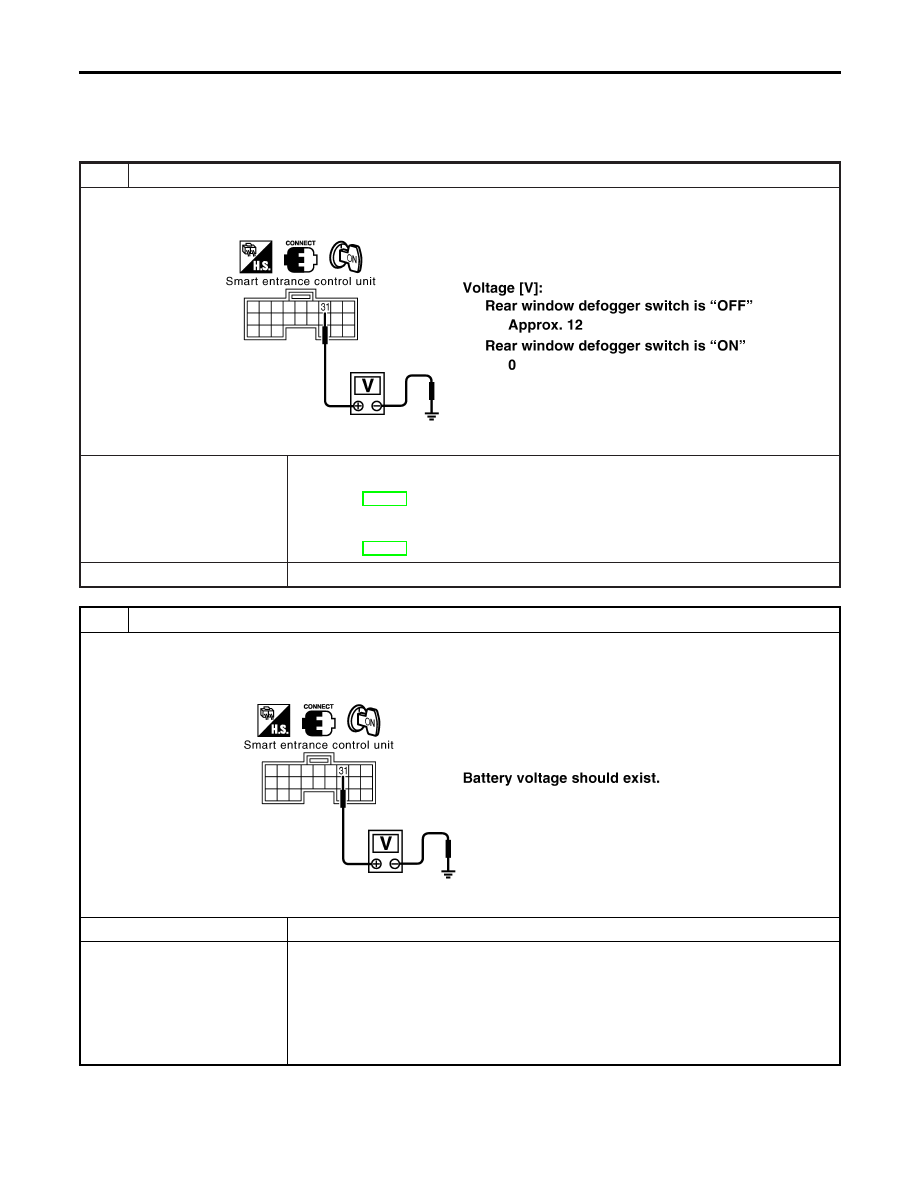

DIAGNOSTIC PROCEDURE

NLEL0465S01

SYMPTOM: Rear window defogger does not activate, or does
not go off after activating.

1

CHECK REAR WINDOW DEFOGGER OUTPUT SIGNAL

1. Turn ignition switch to ON position.
2. Check voltage between smart entrance control unit harness connector M100 terminal 31 (W) and ground.

YEL341E

OK or NG

OK

©

Check the following.

I

Rear window defogger relay
(Refer to EL-183.)

I

Rear window defogger circuit

I

Rear window defogger filament
(Refer to EL-184.)

NG

©

GO TO 2.

2

CHECK DEFOGGER RELAY COIL SIDE CIRCUIT

1. Disconnect smart entrance control unit connector.
2. Turn ignition switch to ON position.
3. Check voltage between smart entrance control unit harness connector M100 terminal 31 (W) and ground.

YEL342E

OK or NG

OK

©

GO TO 3.

NG

©

Check the following.

I

10A fuse [No. 10, located in the fuse block (J/B)]

I

Rear window defogger relay

I

Harness for open or short between 10A fuse [No. 10, located in the fuse block (J/B)]
and rear window defogger relay

I

Harness for open or short between rear window defogger relay and smart entrance
control unit

REAR WINDOW DEFOGGER

Trouble Diagnoses

EL-180

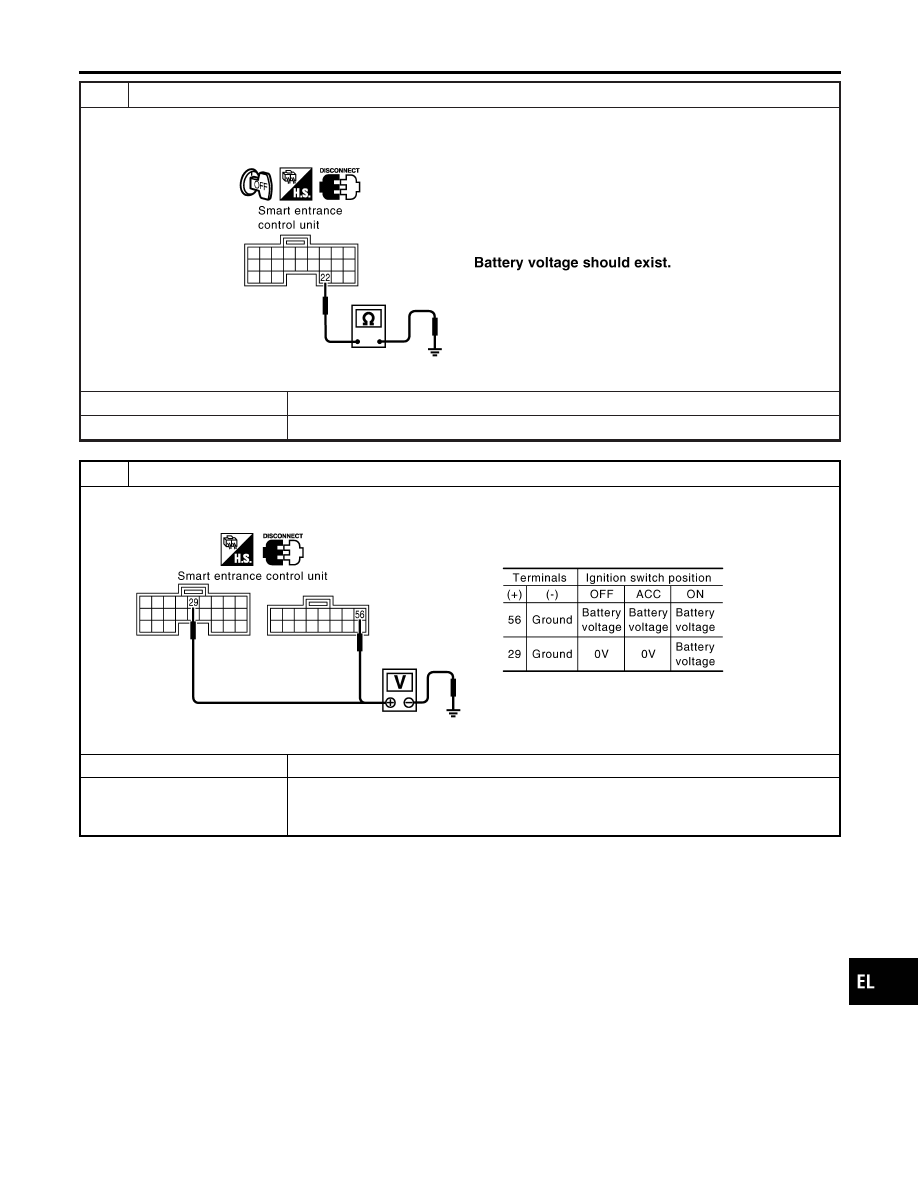

3

CHECK REAR WINDOW DEFOGGER SWITCH INPUT SIGNAL

1. Connect smart entrance control unit connector.
2. Disconnect multi-function switch connector.
3. Check voltage between smart entrance control unit harness connector M99 terminal 22 (L/Y) and ground.

YEL343E

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 4.

4

CHECK POWER SUPPLY AND IGNITION INPUT SIGNAL

Check voltage between smart entrance control unit harness connector M100 terminal 29 (Y/G) and M101 terminals 56
(R/B) and ground.

YEL344E

OK or NG

OK

©

GO TO 5.

NG

©

Check the following.

I

10A fuse or 15A fuse [No. 10 or No. 5, located in the fuse block (J/B)]

I

Harness for open or short between smart entrance control unit and fuse

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WINDOW DEFOGGER

Trouble Diagnoses (Cont’d)

EL-181

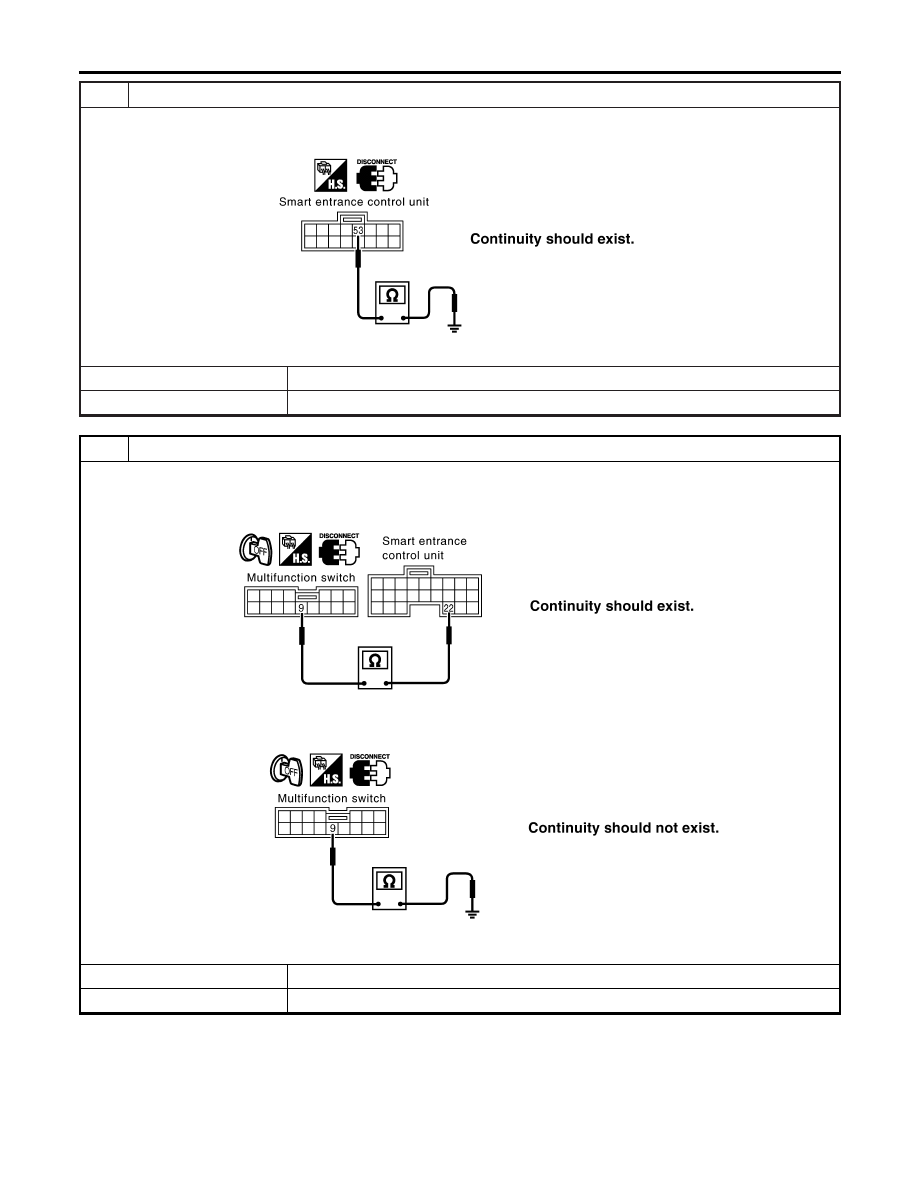

5

CHECK CONTROL UNIT GROUND CIRCUIT

1. Turn ignition switch OFF.
2. Check continuity between smart entrance control unit terminal 53 (B) and ground.

YEL345E

Yes

©

Replace smart entrance control unit.

No

©

Repair harness or connectors.

6

CHECK REAR WINDOW DEFOGGER SWITCH CIRCUIT

1. Disconnect smart entrance control unit connector.
2. Check continuity between multifunction switch harness connector M102 terminal 9 (L/Y) and smart entrance control unit

harness connector M99 terminal 22 (L/Y).

YEL472E

3. Check continuity between multifunction switch harness connector M102 terminal 9 (L/Y) and ground.

YEL346E

OK or NG

OK

©

GO TO 7.

NG

©

Replace harness or connector.

REAR WINDOW DEFOGGER

Trouble Diagnoses (Cont’d)

EL-182

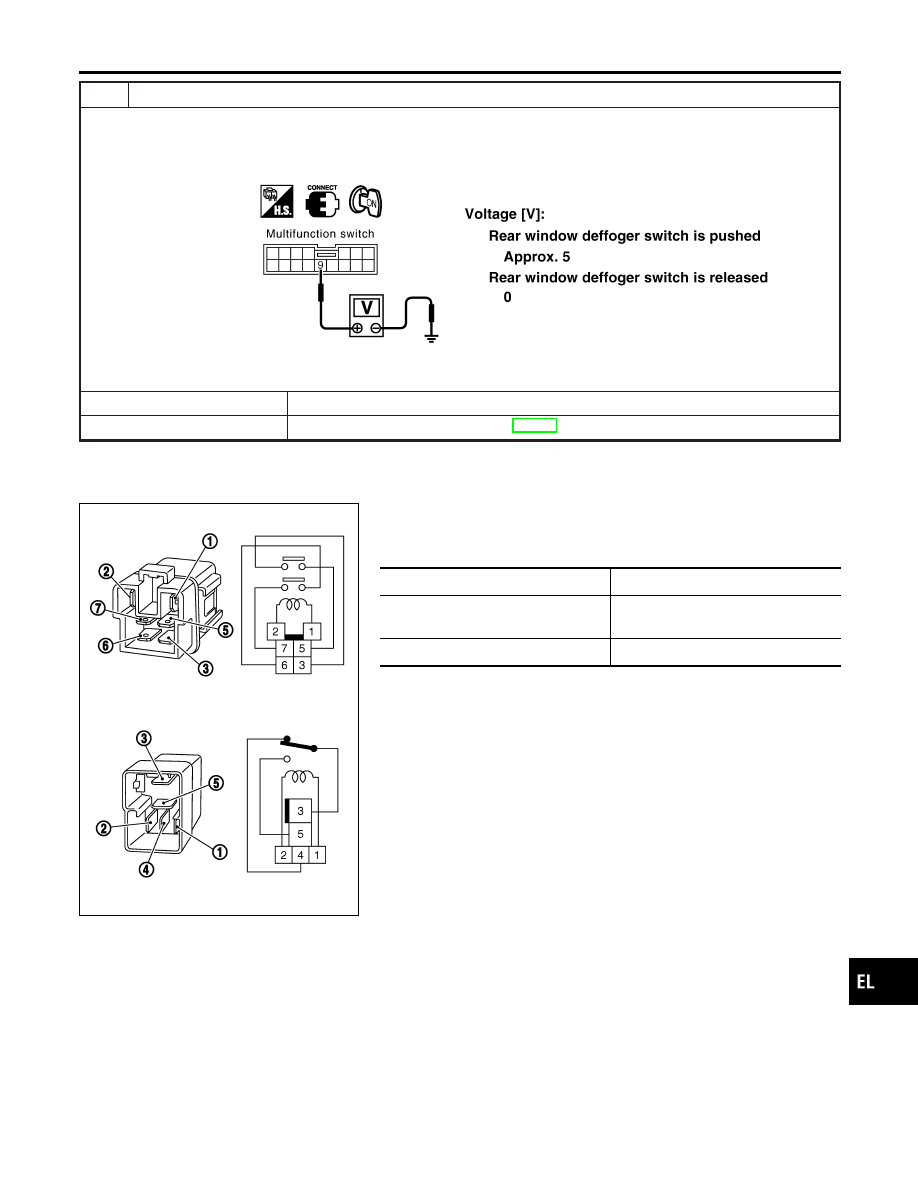

7

CHECK REAR WINDOW DEFOGGER ON SIGNAL

1. Connect multifunction switch connector and smart entrance control unit connector.
2. Turn the ignition switch ON.
3. Check voltage between multifunction switch harness connector M102 terminal 9 (L/Y) and ground.

YEL347E

OK or NG

OK

©

Replace smart entrance control unit.

NG

©

Check multifunction switch. Refer to EL-232.

SEL970W

Electrical Components Inspection

NLEL0076

REAR WINDOW DEFOGGER RELAY

NLEL0076S01

Check continuity between terminals 3 and 5, 6 and 7.

Condition

Continuity

12V direct current supply between ter-
minals 1 and 2

Yes

No current supply

No

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WINDOW DEFOGGER

Trouble Diagnoses (Cont’d)

EL-183
